Van bi điều khiển khí nén Tuyến Tính

1 . Van bi điều khiển khí nén tuyến tính là gì ?

Van bi điều khiển khí nén tuyến tính là thiết bị công nghiệp dùng để đóng mở, điều tiết lưu lượng lưu thông trên đường ống. Van được làm từ các vật liệu bền bỉ như gang, thép, inox, nhựa ... giúp van hoạt động được trong các hệ thống cấp thoát nước, hệ thống hơi, khí , các nhà máy sản xuất, nhà máy xử lý nước sạch thải, xi măng, nhà máy thực phẩm đồ uống, các đường ống tại bể bơi, các nhà máy về hoá chất , các hệ thống dân sinh, các trang trại, khu nông nghiệp ...

Van bi điều khiển khí nén tuyến tính là loại van đóng mở theo các góc khác nhau như 25 - 30 - 50 - 60 - 75 .v.v.. và được kết nối với bộ điều khiển tuyến tính(Positionner) 4~20mA giúp người vận hành có thể dễ dàng điều chỉnh lưu lượng dòng chảy trong hệ thống đường ống .

Ngoài van bi điều khiển khí nén tuyến tính ra, công ty chúng tôi còn cung cấp van bi điều khiển khí nén phù hợp với các hệ thống đường ống điều tiết theo 1 góc độ ( đóng mở 100% hoàn toàn ).

2 . Thông số kỹ thuật van bi điều khiển khí nén tuyến tính

*Thông số kỹ thuật bộ điều khiển khí nén

• Chất liệu : Hợp kim nhôm cao cấp
• Áp lực khí nén : 0 ~ 8 bar
• Nhiệt độ làm việc : 0 - 80 độ C
• Kiểu tác động : Tác động đơn, tác động kép
• Thời gian đóng mở : 1 - 2s
• Bộ tuyến tính(Positionner) :  4 ~ 20mA
• Xuất xứ : Đài Loan, Hàn Quốc, Nhật Bản ...
• Bảo hành : 12 tháng

*Thông số kỹ thuật phần van bi

• Dải sản phẩm : DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500
• Chất liệu van :  Gang, Thép, Inox SUS201, 304, 316, Nhựa PVC, UPVC,...
• Kiểu lắp : Lắp ren, mặt bích, hàn ...
• Áp lực làm việc : PN10, PN16, PN25
• Nhiệt độ làm việc : 0 ~ 180 độ C
• Môi trường làm việc : Lỏng, khí, hơi, axit ăn mòn, dung dịch, hóa chất ...
• Xuất xứ : Đài Loan, Hàn Quốc,Châu Âu
• Bảo hành : 12 tháng

3 . Cấu tạo và nguyên lý hoạt động van bi điều khiển khí nén tuyến tính

Cấu tạo van bi điều khiển khí nén tuyến tính gồm 2 phần chính :

• Bộ điều khiển khí nén
• Phần van bi

*Phần van bi

Phần van bi - Ball valve được cấu tạo từ các bộ phận như thân van bi, trục, gioăng làm kín, bulong ...  là phần tiếp xúc trực tiếp với các dòng lưu chất được làm từ gang, gang dẻo, inox 304, 316, nhựa PVC, UPVC... Thân van bi tuyến tính đa dạng về mẫu mã và kích thước với các kiểu lắp như : lắp ren, lắp bích ...

Một số loại van bi công ty chúng tôi cung cấp :

• Van bi inox điều khiển khí nén tuyến tính
• Van bi nhựa điều khiển khí nén tuyến tính
• Van bi gang điều khiển khí nén tuyến tính
• Van bi điều khiển khí nén 3 ngã tuyến tính
• Van bi điều khiển khí nén lắp bích tuyến tính

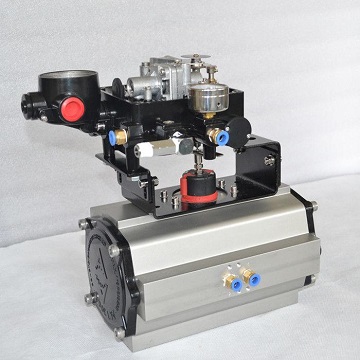

*Bộ điều khiển khí nén

Bộ điều khiển khí nén - Pnuematic actutor là phần cung cấp khí nén giúp van hoạt động có loại : kiểu tác động đơn, kiểu tác động kép. Bộ tuyến tính - Positionner là bộ phận được lắp vào bộ khí nén nhận tín hiệu (4~20mA) để điều tiết , đóng mở theo các góc khác nhau .

Xem thêm : Nguyên lý hoạt động van bi điều khiển khí nén tuyến tính

4 . Ứng dụng van bi điều khiển khí nén tuyến tính

 Van bi điều khiển khí nén tuyến tính là loại van rất phổ biến hiện nay . Van nổi tiếng với thiết kế đơn giản và dễ dàng bảo trì. Van bi tuyến tính được sử dụng trong hầu hết các ứng dụng :

• Van bi điều khiển khí nén tuyến tính dùng trong các nhà máy sản xuất giấy, dệt nhuộm...
• Van bi nhựa điều khiển khí nén tuyến tính sử dụng trong các hệ thống xử lý nước biển, dung dịch ăn mòn , axit...
• Van bi inox điều khiển khí nén tuyến tính sử dụng trong công nghiệp nặng hệ thống cấp khí, hơi của nhà máy sản xuất xe máy, ô tô, điện thoại ...
• Van bi điều khiển khí nén tuyến tính dùng trong lĩnh vực thực phẩm, sản xuất bia , đồ uống ...

Ngoài ra, van còn được ứng dụng trong hệ thống dân sinh các hệ thống xử lý , cấp thoát nước ... ứng dụng trong nông nghiệp các hệ thống tưới tiêu, chăn nuôi ...

 5 . Ưu điểm và nhược điểm van bi điều khiển khí nén tuyến tính

Van bi điều khiển khí nén tuyến tính được ứng dụng rộng rải trong nhiều lĩnh vực bởi van sở hữu nhiều ưu điểm nổi trội sau :

• Van đóng mở điều tiết được nhiều góc độ hơn so với van bi điều khiển khí nén tuyến tính on/off .
• Van sử dụng được trong nhiều môi trường như lỏng, khí, hơi, ăn mòn ... do đa dạng về chất liệu , mẫu mã .
• An toàn khí sử dụng van do không cháy , nổ, chịu được áp lực làm việc cao .
• Van nhỏ gọn, kết cấu bền bỉ, giúp người vận hành dễ dàng tháo lắp, bảo trì, thay thế ...
• Ngoài ra, van còn giá thành khá rẻ và được công ty chúng tôi bảo hành trong 12 tháng.

Công ty thiết bị công nghiệp Hà Nội cung cấp tất cả các loại van công nghiệp , đến với chúng tôi để nhận được những sản phẩm chất lượng và những ưu đãi hấp dẫn nhất . Liên hệ để được tư vấn và báo giá miễn phí .
