Bộ điều khiển khí nén 140

1.Bộ điều khiển khí nén 140 là gì?

Bộ điều khiển khí nén 140 là thiết bị truyền động bằng hơi khí nén với áp lực từ 2kg – 8kg tối đa cho phép. Khí tác động vào bên trong giúp cho trục quay góc 90 độ và ngược từ đó giúp các phần van cơ khí đóng mở.

Chức năng của bộ điều khiển khí nén 140 là gắn cho các dòng van bướm DN250, DN300, DN350 và van bi DN80, DN100, DN125, DN150 với phần trục vuông bộ khí nén 140 là 27x27mm, ren khí nén là 13mm ¼.

Bộ điều khiển khí nén 140 có dạng tác động đơn có lò xo và dạng tác động kép không có lò xo. Ngoài ra thông thường sử dụng bô khí nén 140 cho hoạt động mở và đóng hoàn toàn 90 độ. Khi kết nội bộ tuyến tính có thể điều chỉnh góc mở theo mong muốn.

Công Ty Thuận Phát hiện đang là đơn vị nhập khẩu trực tiếp các bộ điều khiển khí nén 140 chính hãng nguồn gốc xuất xứ từ Hàn Quốc, Đài Loan, Malasysia, Trung Quốc, Thổ Nhĩ Kỳ. Các sản phẩm được bảo hành 12 – 24 tháng, luôn có sẵn số lượng lớn tại kho, giao hàng nhanh và thanh toán linh động.

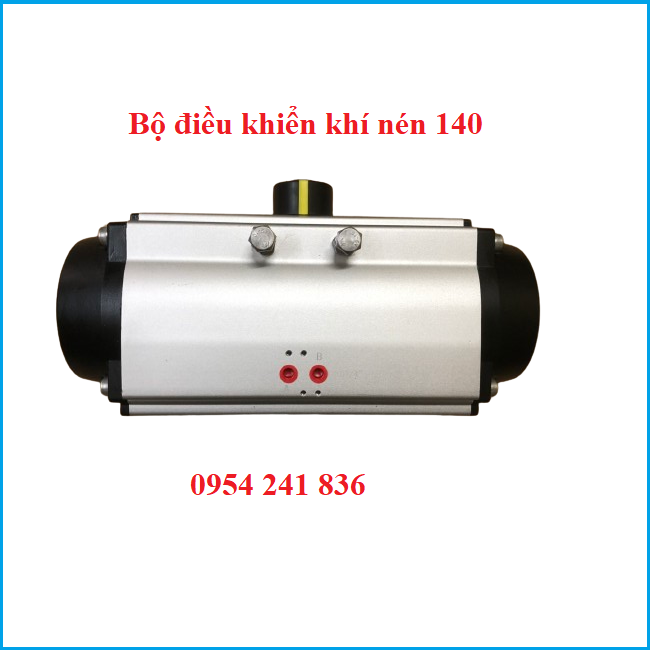

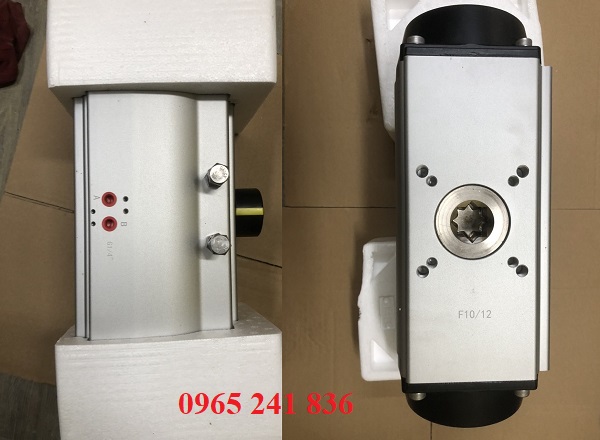

2.Hình ảnh bộ điều khiển bằng khí nén 140

Trên đây là phần giới thiệu của bộ điều khiển 140, cùng thao khảo thêm các bộ khí nén có lực kéo lớn hơn dưới đây:

• Bộ khí nén đóng mở 160
• Bộ khí nén đóng mở 190
• Bộ khí nén đóng mở 210

Liên hệ ngay với Thuận Phát để được hỗ trợ tư vấn giải đáp mọi thông tin sản phẩm.

3.Thông số kỹ thuật bộ điều khiển đóng mở khí nén 140

Thông số chi tiết:

Kết nối: Van bướm, van bi, van cơ khí.

Kích thước trục: 27x27.

Kích thước ren khí: 1/4".

Vật liệu vỏ: Hợp kim nhôm.

Vật liệu bánh răng, trục: Thép.

Vật liệu làm kín: Gioăng NBR.

Áp lực mở đóng: 2bar – 8 bar.

Nhiệt độ sử dụng: - 20 độ C đến 60 độ C.

Chức năng: On off – tuyến tính.

Kiểu tác động: Tác động đơn – tác động kép.

Tiêu chuẩn: IP67.

Tình trạng: Hàng có sẵn.

4.Cấu tạo và cơ chế hoạt động bộ điều khiển khí nén 140

Bộ điều khiển bằng khí nén 140 có cấu tạo gồm 7 bộ phận liên kết: Phần vỏ, phần trục, phần bánh răng, phần lò xo, phần Piston, phần gioăng và phần bulong.

Phần vỏ và piston thông thường được làm từ nhôm đúc đục lỗ các vị trí để liên kết các bộ phận chi tiết lại với nhau như trục, bánh răng, piston, lò xo nằm bên trong.

Phần trục, lò xo và bánh răng được làm từ thép mạ niken chắc chắn giúp chịu được lực kép tác động mạnh, nhanh và liên tục. Phần gioăng làm kín được làm từ cao chịu dầu NBR và bulong bằng inox 304 chống ăn mòn nằm bên ngoài.

Nguyên lý đóng mở bộ khí nén điều khiển 140, khi nhận khí nén với áp lực hơi từ 2-8bar vào vị trí lỗ A lập tực Piston bị đẩy sang 2 bên quay góc 90 độ và ngườ lại cấp khí vào vị trí lỗ B Piston bị nén vào trong quay 90 độ về vị trí ban đầu gọc là dạng tác động kép.

Đối với bộ khí nén tác động đơn có lò xo bên trong Piston thì khí cấp khí nén vào áp lực hơi đẩy Piston vào trong nén lò xo lại tạo trục quay 90 độ và khi dừng cấp khí vào lập tức lực phản hồi của lò xo đẩy Piston ra tạo thành góc quay 90 độ về trí ban đầu.

Nếu quay khách hàng bất kỳ thắc mắc gì về sản phẩm bộ truyền động khí nén 140 vui lòng liên ngay với Thuận Phát để được hỗ trợ sớm nhất.

4.1.Catalogue bộ điều khiển khí nén 140

Bộ điều khiển bằng khí nén 140 + van bi = Van bi điều khiển khí nén 140.

Bộ điều khiển bằng khí nén 140 + van bướm = Van bướm điều khiển khí nén 140.

5.Bảng giá bộ điều khiển khí nén 140

Tùy vào từng như cầu sử dụng thay thế sữa chữa, lắp hệ thống mới hay là nâng cấp từ tay cơ lên van điều khiển khí nén, đội ngũ tư vấn Thuận Phát sẵn sàng hỗ trợ báo giá lắp đặt chọn bộ van điều khiển khí nén phù hợp nhất cho quý khách.

Bảng giá và báo giá hiện tại có thay đổi lên xuống mà không được báo trước, vì vậy quý liên trực tiếp cập nhất bảng mới và chính xác nhất.

Ngoài ra, Thuận Phát đang phân phối các bộ điều khiển bằng điện, mô tơ điện, máy bơm, xy lanh khí nén, van thủy lực, van hơi nóng, van hóa chất, van nước, phụ kiện ống gang, thép, nhựa, đồng, inox. Nhập khẩu các nước Châu Á, Châu Âu và hàng sản xuất tại Việt Nam.

Liên hệ ngay để nhận được hình ảnh thực tế từng model, địa chỉ mua hàng, địa chỉ xem hàng, giấy tờ COCQ, catalogue bộ điều khiển khí nén 140.
