Van bướm điều khiển khí nén tác động đơn

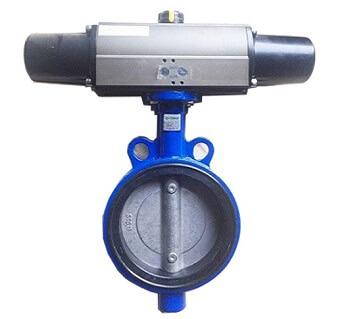

van-buom-dieu-khien-khi-nen-tac-dong-don - ảnh nhỏ  1
Van bướm điều khiển khí nén tác động đơn

Van bướm điều khiển khí nén tác động đơn

Mua hàng: 0965 241 836

Thông số kỹ thuật

  • Kích thước van : DN50-DN1500
  • Chất liệu van : Gang, gang dẻo,thép, inox, nhựa...
  • Nhiệt độ làm việc : -20 độ C đến 350 độ C
  • Áp lực làm việc : PN10, PN16 PN25
  • Môi trường sử dụng : Hơi, nước, khí, dầu , hoá chất...
  • Hãng sản xuất : Haitima, Kosaplus, Sypa, Unid...
  • Xuất xứ : Đài Loan, Hàn Quốc, Nhật Bản...
  • Bảo hành : 12 tháng

Lượt xem: 9026

Đánh giá 2 lượt đánh giá

1. Van bướm điều khiển khí nén tác động đơn là gì ?

 Van bướm điều khiển khí nén tác động đơn là loại van bướm dùng để điều tiết , đóng/mở các dòng lưu chất lưu thông qua đường ống, phù hợp để sử dụng trong các hệ thống nhà máy xử lý nước(sạch, bẩn), nhà máy khí, hơi, dung dịch, hoá chất... các trang trại chăn nuôi và các hộ gia đình .v..v.

 Van bướm điều khiển khí nén tác động đơn sử dụng bộ điều khiển khí nén tác động đơn (Single acting) có lò xo phản hồi. Khi ta cấp khí nén vào, lò xo sẽ nén lại khiến van mở, khi xả khí nén ra, lò xo dãn van đóng lại.

 Van bướm điều khiển khí nén tác động đơn được chúng tôi nhập khẩu trực tiếp từ các nước lớn như Đài Loan, Hàn Quốc, Nhật Bản ... với đầy đủ các loại giấy tờ. Chúng tôi cam kết với khách hàng, các sản phẩm của chúng tôi đều là hàng chính hãng với uy tín, chất lượng và giá cả tốt nhất thị trường.

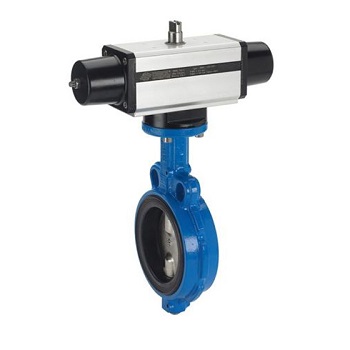

van bướm gang điều khiển khí nén tác động đơn

Van bướm điều khiển khí nén tác động đơn

Lưu ý : Van bướm điều khiển khí nén tác động đơn thường có giá thành cao hơn van bướm điều khiển khí nén tác động kép vì thế khách hàng có thể sử dụng van bướm điều khiển khí nén tác động kép trong trường hợp không nhất thiết phải là van NC(thường đóng) hoặc NO(thường mở).

2. Thông số kĩ thuật của van bướm điều khiển khí nén tác động đơn

*Thông số kĩ thuật của bộ điều khiển khí nén

  • Chất liệu : Hợp kim nhôm
  • Nhiệt độ làm việc : 0 ~ 85 °C
  • Thời gian đóng/mở : 1 - 2s
  • Kiểu tác động : Tác động đơn
  • Hoạt động : Tuyến tính , ON/OFF
  • Xuất xứ : Đài Loan, Hàn Quốc
  • Bảo hành : 12 tháng

*Thông số kỹ thuật van bướm

  • Kích thước van :DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200, DN1500
  • Chất liệu : Gang, gang dẻo, inox, nhựa UPVC...
  • Áp lực làm việc : 16bar, 25bar (4.5 ~ 7 kg/cm2)
  • Nhiệt độ làm việc : -20 ~ 200 °C
  • Đĩa trục : Inox
  • Lớp đệm : Silicon, EPDM, Viton, Teflon ...
  • Môi trường làm việc : nước sạch, nước thải, khí, hơi, hoá chất...
  • Xuất xứ : Đài Loan, Hàn Quốc, Nhật Bản ...
  • Bảo hành : 12 tháng

3. Cấu tạo và nguyên lý hoạt động của van bướm điều khiển khí nén tác động đơn

3.1. Cấu tạo của van bướm điều khiển khí nén tác động đơn

Van bướm điều khiển khí nén tác động đơn gồm 2 phần chính :  Phần van bướmbộ điều khiển khí nén

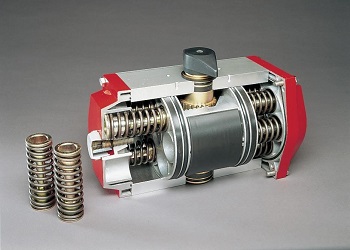

bo_dieu_khien_khi_nen_tac_dong_don

*Phần van bướm

 Van bướm là bộ phận ghép nối với bộ điều khiển khí nén tác động đơn được dùng để điều tiết lưu lượng dòng chảy, giúp dòng chảy đi qua hoặc ngăn không cho các dòng chảy đi qua hệ thống đường ống.

 Van bướm được làm từ các vật liệu bền như : gang, gang dẻo, inox, nhựa chịu được nhiệt độ cao, áp suất lớn phù hợp để sử dụng trong các môi trường nước sạch, nước bẩn, khí, hơi, hoá chất, axit ...

*Bộ điều khiển khí nén tác động đơn

 Bộ điều khiển khí nén tác động đơn là dạng có lò xo phản hồi. Được thiết kế nằm ở 2 đầu bên của van có nhiệm vụ là cung cấp khí nén để van hoạt động

 Bộ khí nén được chế tạo từ hợp kim nhôm IP67, IP68 bên ngoài được bao phủ bởi một lớp sơn mỏng, chống bị ăn mòn và để tăng thời gian sử dụng cho van. Bộ khí nén có đa dạng về mẫu mã kích thước, có thể lắp cho nhiều loại thân van bướm và van bi.

3.2. Nguyên lý làm việc của van bướm điều khiển khí nén tác động đơn

 Van bướm điều khiển khí nén tác động đơn áp dụng lực khí nén từ các lò xo để hoạt động.

 Khi ta cung cấp 1 lượng khí nén vào bộ điều khiển, lò xo sẽ nén lại, đẩy Piton bánh răng xoay làm trục giữa của van sẽ quay 1 góc 90 độ, cánh bướm dịch chuyển (van mở). Khi ngưng cấp khí nén, lò xo dãn ra khiên Piton và trục giữa quay ngược lại làm cánh bướm trở về vị trí ban đầu (van đóng).

dau_khi_nen_tac_dong_don

4. Ưu điểm và nhược điểm của van bướm điều khiển khí nén tác động đơn

Van bướm điều khiển khí nén tác động đơn có nhiều ưu điểm như :

  • Đa dạng về mẫu mã , kích thước
  • Điều khiển tự động không tốn sức người
  • Dùng được trong nhiều loại môi trường khác nhau
  • Chịu được nhiệt độ cao, áp suất lớn
  • Dễ dàng thay thế, lắp đặt và tuổi thọ cao
  • Dễ dàng vận hành và bảo quản

Tuy nhiên van vẫn tồn tại một vài nhược điểm như : Giá thành cao hơn van bướm điều khiển khí nén tác động kép, hạn chế về các góc mở van khi điều tiết dòng chảy.

5. Ứng dụng của van bướm điều khiển khí nén tác động đơn

Van bướm điều khiển khí nén tác động đơn sử dụng trong nhiều loại môi trường nước lạnh, nước nóng, axit ăn mòn, hoá chất, dung dịch ... vì thế van được ứng dụng rất rộng rãi trong các hệ thống nhà máy xử lý nước, xi măng, thuỷ điện, thực phẩm, đồ uống ... các hệ thống bơm, tưới nước trong các trang trại, các hệ thống khí, hơi.v.v..

van bướm thép điều khiển khí nén tác động đơn

Van bướm gang điều khiển khí nén tác động đơn

Một số loại van bướm điều khiển khí nén tác động đơn mà chúng tôi cấp :

  • Van bướm điều khiển khí nén
  • Van bướm inox điều khiển khí nén tác động đơn
  • Van bướm nhựa điều khiển khí nén tác động đơn
  • Van bướm vi sinh điều khiển khí nén tác động đơn
  • Van bướm gang điều khiển khí nén tác động đơn
  • Van bướm thép điều khiển khí nén tác động đơn
