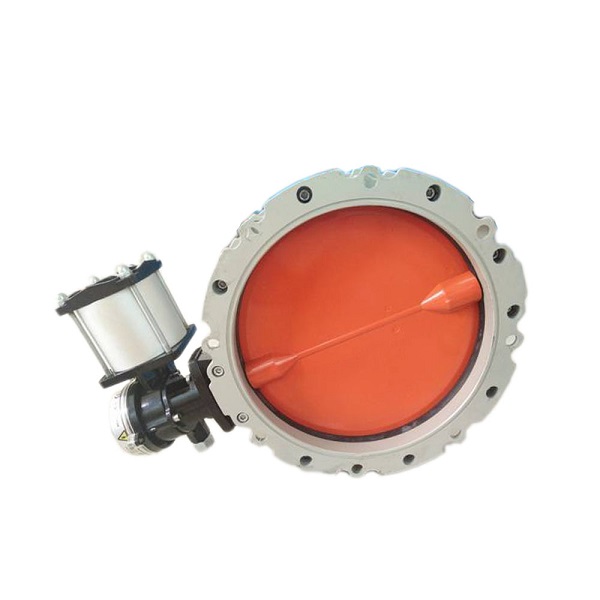

Van bướm silo điều khiển khí nén

van-buom-silo-dieu-khien-khi-nen - ảnh nhỏ  1
Van bướm silo điều khiển khí nén

Van bướm silo điều khiển khí nén

Mua hàng: 0965 241 836

THÔNG SỐ KỸ THUẬT

  • Kích thước cỡ van: DN100-DN1000
  • Vật liệu chế tạo thân van bướm: thép, gang, nhôm, inox,
  • Thiết bị truyền động: bộ điều khiển khí nén
  • Áp lực làm việc: PN10, PN16, PN25
  • Nhiệt độ làm việc: ~ 120 độ C
  • Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc, Nhật Bản, Châu âu,...
  • Bảo hành: 12 tháng

Lượt xem: 20121

Đánh giá 1 lượt đánh giá

1. Van bướm silo điều khiển khí nén là gì?

   Van bướm silo điều khiển khí nén có tên tiếng anh Silo butterfly valve pneumatic control là một loại van công nghiệp được điều khiển đóng mở cánh bướm tự động nhờ bộ điều khiển khí nén. Van bướm silo điều khiển khí nén có cấu tạo đơn giản với phần chính là phần thân van bướm có dạng lắp bích và có cánh bướm làm bằng chất liệu nhựa, gang, inox, thép, và đầu điều khiển xylanh khí nén sử dụng áp 2 – 10 bar để điều khiển hoạt động của van... Van bướm silo điều khiển khí nén dùng chủ yếu trong các ngành liên quan đến bột như xi măng, thức ăn chăn nuôi dạng bột, các loại bột mịn từ củ, hạt, hoặc các chất khô,... Van bướm silo điều khiển khí nén có nhiều loại với nhiều kích cỡ khác nhau được chúng tôi nhập khẩu trực tiếp từ các nước lớn trên thế giới như Đài Loan, Trung Quốc, Châu âu,...

van_buom_silo_dieu_khien_khi_nen_

2. Thông số kỹ thuật van bướm silo điều khiển khí nén

  • Kích thước cỡ van: DN100-DN1000
  • Vật liệu chế tạo thân van bướm: thép, gang, nhôm, inox,
  • Đĩa van: gang, PU, thép, inox 201, inox 304, PTFE….
  • Gioăng làm kín (seat): cao su NBR / EPDM / SILICA GEL / FOOD GRADE EPDM…
  • Thiết bị truyền động: bộ điều khiển khí nén
  • Kiểu lắp: mặt bích, bích ống,...
  • Tiêu chuẩn bích: BS
  • Áp lực làm việc: PN10, PN16, PN25
  • Nhiệt độ làm việc: ~ 120 độ C
  • Áp suất khí nén: 2 bar ~ 10 bar
  • Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc, Nhật Bản, Châu âu,...
  • Bảo hành: 12 tháng

3. Cấu tạo và nguyên lý hoạt động van bướm silo điều khiển khí nén

3.1. Cấu tạo van bướm silo điều khiển khí nén

   Phần đầu điều khiển xy lanh khí nén là phần đầu điều khiển hoạt động đóng mở của van bướm gồm các bộ phận chính sau:

  • Vỏ xy lanh thường làm bằng thép
  • Thanh đẩy(trục) để tác động lên xy lanh
  • Chụp đầu trước bảo vệ và làm kín xy lanh ở đầu trước
  • Chụp đầu sau bảo vệ và làm kín xy lanh ở đầu sau
  • Lò xo giúp phần trục dễ dàng đóng mở
  • Piston giúp đẩy nén lượng khí nén lại
  • Đệm kín giúp không bị hở khí ra ngoài
  • Cửa cấp khí nén để thu khí vào đầu điều khiển

cau_tao_van_buom_silo_dieu_khien_khi_nen_

   Phần thân van bướm gồm có cánh bướm, trục van, thân van bướm lắp bích được làm từ nhiều chất liệu như gang, inox, nhựa, thép,... các bộ phận được lắp nối với nhau giúp phần đĩa van dễ dàng đóng mở.

3.2. Nguyên lý hoạt động van bướm silo điều khiển khí nén

   Van bướm silo điều khiển khí nén hoạt động theo nguyên lý khá đơn giản đầu tiên cấp khí nén vào xy lanh khí nén sau đấy xy lanh sẽ chuyển hóa năng lượng khí nén thành động năng khiến trục di chuyển làm piston chuyển động đẩy khí nén làm xoay trục trên của xy lanh. Trục xy lanh khí nén sẽ tác động lên trục của van bướm làm xoay trục của van bướm theo góc lớn hoặc bé tùy vào lượng khí nén của xy lanh khiến đĩa van mở, ngược lại khi xả hết khí nén ra ngoài đĩa van đóng lại.

Tìm hiểu thêm về các nguyên lý hoạt động chung tại: van bướm điều khiển khí nén.

4. Ứng dụng van bướm silo điều khiển khí nén

   Van bướm Silo điều khiển khí nén được ứng dụng trong nhiều hệ thống đường ống nhà máy, khu công nghiệp, các hệ thống nhà máy sản xuất,... thường được lắp đặt gắn dưới phễu, các thùng chứa, hệ thống silo, các băng tải,... Một số ứng dụng van bướm silo điều khiển khí nén như:

  • Ứng dụng các hệ thống sản xuất xi măng, vôi, bột, đá, cát sỏi, than, bùn, các lưu chất rắn,...
  • Ứng dụng trong các hệ thống xử lý nước thải, nước vôi, các trạm trộn,...
  • Ứng dụng trong hệ thống sản xuất pin, bao bì các hệ thống luyện kim đen gang, thép, đồng, kẽm, nhôm, sắt
  • Ứng dụng các hệ thống thủy điện, nhiệt điện,...

van_buom_silo_dieu_khien_khi_nen1

5. Ưu điểm và nhược điểm van bướm silo điều khiển khí nén

5.1. Ưu điểm van bướm silo điều khiển khí nén

  • Sử dụng tốt trong các chất bột, hạt, chất cứng,...
  • Sử dụng nhiều trong các hệ thống công nghiệp sản xuất,...
  • Dễ dàng vận hành, lắp đặt cho nhiều hệ thống,...
  • Van bướm khí nén silo chịu được các chất ăn mòn,...
  • Đầu xy lanh khí nén dễ dàng sử dụng, vận hành van,...
  • Phần thân van bướm dễ dàng thay thế và bảo dưỡng van,...
  • Van bướm silo khí nén có giá thành rẻ hơn các loại van khí nén khác

5.2. Nhược điểm van bướm silo điều khiển khí nén

  • Van bướm khí nén silo không có kích cỡ bé
  • Không đa dạng kiểu lắp chỉ có kiểu lắp bích
  • Không sử dụng đa dạng trong nhiều môi trường khí, nước, dung dịch,... do không có gioăng

6. Phân loại van bướm silo điều khiển khí nén

6.1. Van bướm silo điều khiển khí nén gang

   Van bướm silo điều khiển khí nén gang là loại van bướm được làm bằng chất liệu gang thường dùng cho hệ thống nước thải, trạm trộn, các hệ thống lưu chất có điều kiện bình thường.

van_buom_silo_dieu_khien_khi_nen_gang

6.2. Van bướm silo điều khiển khí nén nhựa

   Van bướm silo điều khiển khí nén nhựa được làm bằng chất liệu nhựa cao cấp làm việc phù hợp với các hệ thống xi măng, bột, vôi, các hệ thống sản xuất, điều chế các chất.

van_buom_silo_dieu_khien_khi_nen_nhua

6.3. Van bướm silo điều khiển khí nén thép

   Van bướm silo điều khiển khí nén thép được cấu tạo bằng thép không gỉ sử dụng tốt cho các chất rắn như đá, vôi, cát sỏi, than bùn,... sử dụng trong các hệ thống luyên kim gang, kẽm, sắt,...

van_buom_silo_dieu_khien_khi_nen_thep

6.4. Van bướm silo điều khiển khí nén PTFE

van_buom_silo_dieu_khien_khi_nen_ptfe

6.5. Van bướm silo điều khiển khí nén inox

van_buom_silo_dieu_khien_khi_nen_inox

6.6. Van bướm silo điều khiển khí nén 2 mặt bích

van_buom_silo_dieu_khien_khi_nen_2_mat_bich

6.7. Van bướm silo điều khiển khí nén 1 mặt bích

7. Catalogue van bướm silo điều khiển khí nén

   Catalogue van bướm silo điều khiển khí nén gồm các thông tin liên quan đến sản phẩm như kích cỡ, chất liệu, áp suất, nhiệt độ, các bản vẽ van bướm silo,... Catalogue sẽ giúp quý khách hàng hiều rõ hơn về các sản phẩm van bướm silo khí nén nhằm phụ vụ tốt nhất cho việc vận hành hệ thống thiết bị trong đa dạng các loại ngành nghề.

Liên hệ ngay với chúng tôi để nhận được catalogue van bướm silo điều khiển khí nén nhé!

8. Báo giá van bướm silo điều khiển khí nén

   Để nhận được báo giá van bướm silo điều khiển khí nén mời quý khách hàng cung cấp cho chúng tôi đầy đủ các thông tin liên quan đến sản phẩm như kích cỡ, chất liệu, kiểu van, xuất xứ,... để nhận được đầy đủ các thông tin liên quan đến sản phẩm như catalog, cocq, chứng chỉ,... và nhận báo giá nhanh nhất nhé!
