Van bướm điều khiển khí nén

I.Giới thiệu về van bướm điều khiển khí nén

Van bướm là một thiết bị công nghiệp có dạng cánh bướm và được điều khiển bởi nhiều bộ truyền động khác nhau như : bộ truyền động tay gạt, bộ truyền động tay quay, bộ điều khiển điện, bộ điều khiển khí nén. Van bướm được sử dụng trong nhiều hệ thống và lĩnh vực khác nhau từ công nghiệp nặng đến công nghiệp nhẹ, từ các hệ thống công cộng đến các hệ thống dân sinh...

1.1.Van bướm điều khiển khí nén là van gì?

Van bướm điều khiển khí nén(Pneumatic control butterfly valve) là loại van sử dụng bộ điều khiển khí nén để để điều tiết hoạt động đóng mở van giúp cho các dòng lưu chất lưu thông qua hoặc ngăn không cho đi qua các hệ thống đường ống. Van bao gồm 2 phần chính bộ điều khiển khí nén và thân van. Bộ điều khiển khí nén dùng để điều khiển hoạt động của van còn thân van dùng để kết nối các đường ống và là nơi giúp các chất đi qua(thân van dạng cánh bướm).

Van bướm điều khiển khí nén cung cấp các đặc tính dòng chảy tuyệt vời với áp lực tối thiểu. Độ bền cơ học cao, khả năng chống lại nhiều hóa chất tốt, chống bị oxi hóa thích hợp để sử dụng trong xử lý nước, nước sạch , nước thải và các ứng dụng liên quan đến hóa chất. Một số nơi còn gọi van bướm điều khiển khí nén là van bướm hơi hoặc van bướm điều khiển bằng hơi  (có hơi khí nén).

Các sản phẩm có đầy đủ mẫu mã và kích thước từ : DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500, ( DN600, DN800, DN1000, DN1200, DN1400, DN1600, DN1800, DN2000 - đặt hàng ).

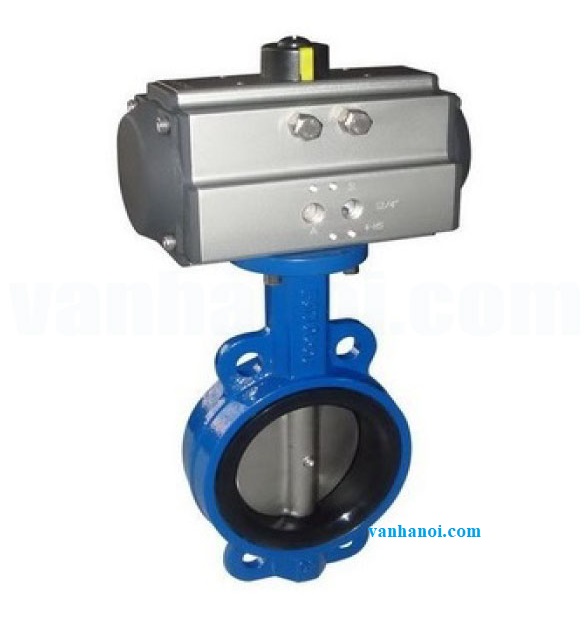

Van bướm điều khiển khí nén

Công ty chúng tôi chuyên cung cấp và là nhà phân phối độc quyền van bướm điều khiển khí nén. Nhập khẩu trực tiếp các dòng van điều khiển từ Đài Loan - Hàn Quốc - Trung Quốc. Cam kết hàng chính hãng - giá tốt nhất thị trường. Liên hệ ngay để được tư vấn và hỗ trợ !

1.2. Thông số kỹ thuật van bướm điều khiển khí nén

• Các sản phẩm : DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400,   DN450, DN500, DN550, DN600, DN700, DN800, DN900, DN1000,... DN2000
• Chất liệu van thép : WCB A216 , gang GG20,40 , inox304, inox316, nhựa PVC, UPVC
• Thân van : dạng cánh bướm
• Gioăng làm kín : cao su EPDM, teflon, PTFE, NBR
• Kiểu lắp : kiểu mặt bích Wafer, Lug, Clamp
• Tiêu chuẩn mặt bích : PN10 PN16, JIS10K 20K, DIN, ANSI...
• Kiểu tác động : tác động đơn, tác động kép
• Bộ truyền động : bộ điều khiển tác động đơn, bộ điều khiển tác động kép
• Áp lực khí nén : 2 bar ~ 8 bar.
• Áp lực làm việc : PN10, PN16, PN25, PN40
• Nhiệt độ làm việc  : -20 ~ 200 độ C.
• Môi trường làm việc : nước, gas, khí nén, hơi, các dung dịch, hóa chất...
• Thời gian đóng mở : nhanh 1s
• Xuất xứ : Đài Loan, Trung Quốc, Hàn Quốc, Malaysia, Nhật Bản, Ý,...
• Bảo hành : 12 tháng

Các tên gọi khác của van bướm điều khiển khí nén :

• Van bướm điều khiển bằng khí nén
• Van điều khiển khí nén dạng bướm
• Van điều khiển khí nén dạng cánh bướm
• Van bướm inox điều khiển khí nén
• Van nước điều khiển khí nén

II.Cấu tạo của van bướm điều khiển khí nén

Van bướm điều khiển khí nén gồm 2 phần chính :

• Thân van bướm
• Cánh bướm - Đĩa van
• Trục van - gioăng làm kín
• Bộ điều khiển khí nén

2.1.Phần thân van

Cũng giống như van bướm tay gạt và tay quay, thân van bướm có nhiệm vụ đóng/mở van giúp cho các dòng chảy lưu chất đi qua hoặc ngăn lại và chúng còn được dùng để điều tiết lưu lượng dòng chảy của vật chất qua van. Phần thân là nơi trực tiếp tiếp xúc với các dòng lưu chất và là nơi dùng để kết nối các hệ thống lại với nhau.

Thân van bướm còn có tác dụng giúp cho van chịu đựng được ở các môi trường và nhiệt độ khác nhau , được làm từ các chất liệu bền bỉ như gang , thép , inox... Vì vậy , tùy vào môi trường và nhiệt độ ta nên chọn các loại van phù hợp.

Ví dụ trong môi trường nước sạch ta nên chọn van bướm gang, inox... Môi trường nước thải van bướm inox, gioăng teflon,...Môi trương hóa chất nhựa UPVC, CPVC,...  Hay dùng van bướm vi sinh cho môi trường sản xuất thực phẩm...

Cấu tạo van bướm điều khiển khí nén

2.2.Cánh bướm - Đĩa van

Cánh bướm hay còn gọi là đĩa van là bộ phận giống như cánh cửa dùng để đóng mở van giúp các lưu chất trực tiếp đi qua hoặc ngăn chặn chúng lại không cho qua van. Đĩa van thường được làm từu các chất liệu giống như thân van gang, inox, nhựa. thép,... đạt tiêu chuẩn chất lượng về vật liệu chịu được nhiệt độ cũng như áp lực của các dòng lưu chảy chất.

2.3.Trục van - gioăng làm kín

Trục van là phần kết nối đĩa van với bộ truyền động khí nén, trục van như thanh truyền động trung gian giúp cánh bướm hoạt động đóng mở. Gioăng làm kín giúp cho các chất không bị rò rỉ cũng như tràn các chất ra bên ngoài van, phần này thường được làm bằng cao su hoặc teflon.

2.4.Bộ điều khiển khí nén

Bộ điều khiển khí nén là phần quan trọng nhất của van nó được xem như bộ não dùng điều khiển quá trình hoạt động của van . Bộ điều khiển khí nén sử dụng bộ nguồn khí nén cung cấp khí nén vào van giúp quá trình đóng/mở hoặc điều tiết lưu lượng một cách tự động và nhanh chóng.

Bộ điều khiển khí nén có 2 loại là tác động đơn và tác động kép:

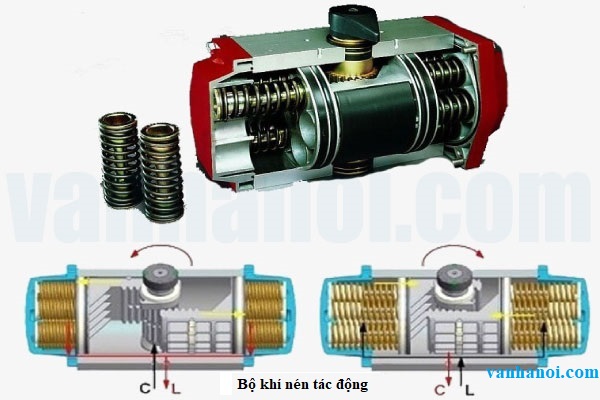

a.Bộ điều khiển khí nén tác động đơn :

Bộ điều khiển khí nén tác động đơn(Singgle Acting Pneumatic) là loại sử dụng lực đàn hồi của lò xo(lò xo tự phản hồi) để giữ trang thái cố định.Có nghĩa là khi ta cấp khí nén vào áp suất sẽ khiến lò xo xoay theo trục van khiến van mở ra. Và khi xả hết khí ra lò xo sẽ quay trở về trạng thái ban đầu và van đóng lại.

Lưu ý : Thông thường thì bộ điều khiển khí nén tác động đơn giá thành sẽ cao hơn bộ điều khiển khí nén tác động kép. Vì thế Khách khách nên lựa chọn những loại van bướm khí nén phù hợp nhất. Liên hệ ngay 0965.241.836 để được tư vấn và báo giá sản phẩm.

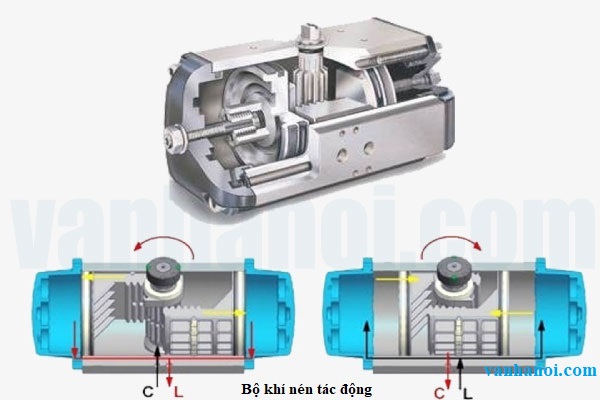

b.Bộ điều khiển khí nén tác động kép :

Khác với bộ điều khiển khí nén tác động đơn , bộ điều khiển khí nén tác động kép không sử dụng lò xo phản hồi mà sử dụng tác động của máy điều khiển khí nén để đóng mở van(muốn mở thì tác động khí nén và ngược lại muốn đóng thì tác động khí nén). Khi ngưng sử dụng khí nén sẽ giữ nguyên trạng thái cuối cùng.

Bộ điều khiển khí nén kép phù hợp với nhiều loại van bướm inox, van bướm gang, van bướm thép, van bướm nhựa

III.Nguyên lý hoạt động của van bướm điều khiển khí nén

Khí nén từ máy khí nén sẽ cấp và phân chia vào bộ điều khiển khí nén lực của khí nén sẽ giúp cho xylanh xoay quanh trục 1 goc 90 độ , đồng thời nó cũng làm cho van bướm xoay một góc 90 độ , tạo ra quá trình van chuyển từ trạng thái đóng sang mở và ngược lại.

3.1.Chu kì đóng mở van bướm điều khiển khí nén tác động đơn

Chu trình mở van : Khí nén được đưa vào của C và đi trong buồng sẽ tác động lên pistong làm nén lò xo ở 2 bên lại khiến các bánh tác động trục làm trục quay theo chiều ngược kim đồng hồ, lúc này van mở, không khí ở buồng ngoài sẽ được thải ra bên ngoài thông qua của L.

Chu trình đóng van : Khi ngưng cấp lưu lượng khí nén hay gặp sự cố làm gián đoạn khí nén, khí nén trong buồng bị giảm lúc này lò xo sẽ từ từ dãn ra đẩy pistong quay về vị trí ban đầu làm trục van quay theo chiều kim đồng hồ, lúc này van mở, khí nén trong buồng sẽ đưa ra ngoài thông qua của C.

3.2.Chu kì đóng mở van bướm điều khiển khí nén tác động kép

Chu trình mở van : cấp khí nén vào của C, áp lực khí nén đẫy pistong sang 2 bên, các bánh răng trên pistong tác động lên trục làm trục quay ngược chiều với kim đồng hồ làm cánh bướm mở, các lượng khí từ buồng ngoài sẽ bị đưa ra ngoài thông qua cửa L, lúc này van mở.

Chu trình đóng van : do không có lò xo giống như loại tác động đơn nên khí nén sẽ được đi vào cửa L trong 2 buồng ngoài của bộ khí nén làm đẩy pistong có bánh răng tác động lên trục vào, theo cùng chiều kim đồng hồ lúc này khí nén trong buồng C sẽ bị đẩy ra ngoài, van đóng.

IV. Ứng dụng của van bướm điều khí nén

Ứng dụng van bướm điều khiển khí nén

Với quá công nghiệp hóa và hiện đại hóa đất thì những thiết bị tự động giống van điều khiển khí nén là rất cần thiết , vì nó đỡ tiêu hao công sức so với van tay gạt. Thế nên van bướm điều khiển nén được ứng dụng rộng rãi trong nhiều ngành nghề và lĩnh vực như :

• Ứng dụng trong các hệ thống xử lý nước sạch, thải, xử lý khí nén, hơi nén, khí thải trong các nhà máy, khu công nghiệp
• Ứng dụng trong các hệ thống khí gas...
• Ứng dụng trong các hệ thống về các dung dịch , dung môi , hóa chất...
• Ứng dụng trong nhà máy lớn nhỏ , những trang trại...
• Ứng dụng trong các nhà máy gạch, xi măng, các xưởng chế tạo, các nhà máy sản xuất, nhà máy thức ăn chăn nuôi, dệt nhuộm, thực phẩm, bia... Và nhiều các ứng dụng khác.

Mỗi hệ thống sẽ hoạt động theo các nguyên lý khác nhau vì thế van bướm điều khiển khí nén cũng đa dạng về sản phẩm. Tùy vào hệ thống của mình mà quý khách hàng có thể lựa chọn các dòng sản phẩm sao cho phù hợp nhất.

V.Ưu điểm và nhược điểm của van bướm điều khiển khí nén

5.1.Ưu điểm van bướm điều khiển khí nén

Van bướm điều khiển khí nén có nhiều ưu điểm hơn các loại van khí nén khác như :

• Van bướm khí nén có chi phí rẻ hơn so với van bi khí nén
• Dễ dàng lắp đặt vì là kiểu lắp bích
• Lưu lượng dòng chảy ổn định , đảm bảo
• Dễ dàng sửa chữa và bảo dưỡng
• Độ an toàn toàn cao
• Phù hợp với nhiều môi trường
• Tự động hóa hệ thống, thay thế sức người

5.2.Nhược điểm van bi điều khiển khí nén

Tuy có nhiều ưu điểm nhưng van bướm điều khiển khí nén cũng không tránh được các hạn chế như : nhiệt độ và áp lực làm việc không bằng van bi , kiểu lắp hạn chế, ngoài van bướm vi sinh thì ít có loại van bướm kích cở nhỏ như DN15...

VI.Các loại van bướm điều khiển khí nén

6.1.Van bướm inox điều khiển khí nén

Thông số kỹ thuật Kích thước van : DN50 - DN500 Chất liệu van : inox sus304/sus316 Áp suất làm việc : PN10 - PN16 Nhiệt độ làm việc : -5 độ C - 220 độ C Môi trường làm việc : Nước sạch, nước thải, thực phẩm , dung dịch, hóa chất... Kiểu chuyển động : tác động đơn và tác động kép Xuất xứ : Đài Loan , Hàn Quốc, EU Bảo hành : 12 tháng

6.2.Van bướm nhựa điều khiển khí nén

Thông số kỹ thuật Kích thước van: DN50 - DN600 Chất liệu van: Hợp kim nhôm, Nhựa UPVC, PVC, CPVC, PPH, PP, PVDF Nhiệt độ làm việc: -30 độ C - 80 độ C Áp suất làm việc: PN10 - PN16 Môi trường sử dụng : Nước , không khí, dầu... Hãng sản xuất: Haitima, Kosaplus Xuất xứ: Đài Loan, Hàn Quốc Bảo hành: 12 tháng.

6.3.Van bướm gang điều khiển khí nén

Thông số kỹ thuật Sản phẩm : DN50-DN1500 Chất liệu van : gang, gang dẻo,... Nhiệt độ làm việc : -10 - 250 độ C Áp lực khí nén : PN10, PN16(10-16bar), PN25, PN40 Tiêu chuẩn mặt bích : JIS, ANSI, DIN, BS Môi trường làm việc : nước, khí , dầu, dung dịch, hoá chất... Xuất xứ : Hàn Quốc, Đài Loan, Nhật Bản,Thổ Nhĩ Kỳ... Bảo hành : 12 tháng

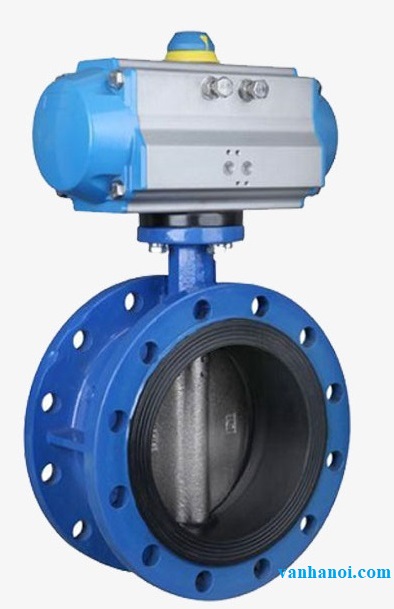

6.4.Van bướm điều khiển khí nén hai mặt bích

Thông số kỹ thuật Kích cỡ van : DN50 - DN600 Chất liệu van : Gang, gang dẻo, inox ... Nhiệt độ làm việc : -20 đến 80 độ C Áp lực làm việc : PN10 - PN16 (PN20) Kiểu kết nối : mặt bích Tiêu chuẩn : ANSI, JIS, DIN Kiểu hoạt động : tác động đơn, tác động kép Xuất xứ : Đài Loan, Hàn Quốc Bảo hành : 12 tháng

6.5.Van bướm vi sinh điều khiển khí nén

Thông số kỹ thuật Kích thước van : DN20 - DN500 Chất liệu van : inox vi sinh Áp suất làm việc : PN10 - PN16 Nhiệt độ làm việc : -5 độ C - 220 độ C Môi trường làm việc : nước sạch, thực phẩm, dược phẩm, dung dịch, hóa chất... Xuất xứ : Đài Loan , Trung Quốc, Hàn Quốc, EU, G7 Bảo hành : 12 tháng

6.6.Van bướm thép điều khiển khí nén

Thông số kỹ thuật Kích cỡ van : DN50 - DN500 Chất liệu van : thép, thép không gỉ Áp suất làm việc : PN10 - PN16 Nhiệt độ làm việc : -5 độ C - 220 độ C Môi trường làm việc : nước sạch, nước thải, nước nóng thực phẩm , dung dịch, hóa chất... Xuất xứ : Trung Quốc, Đài Loan , Hàn Quốc, G7, EU,... Bảo hành : 12 tháng

6.7.Van bướm đồng điều khiển khí nén

Thông số kỹ thuật

• Kích cỡ van : DN50 - DN400
• Chất liệu van : thép, thép không gỉ
• Áp suất làm việc : PN10 - PN16
• Nhiệt độ làm việc : -5 độ C - 220 độ C
• Môi trường làm việc : nước sạch, nước thải, nước nóng thực phẩm , dung dịch, hóa chất...
• Xuất xứ : Trung Quốc, Đài Loan , Hàn Quốc, G7, EU,...
• Bảo hành : 12 tháng

6.8.Phân loại van bướm điều khiển khí nén theo xuất xứ

• Van bướm điều khiển khí nén Đài Loan - Taiwan
• Van bướm điều khiển khí nén Trung Quốc - China
• Van bướm điều khiển khí nén Hàn Quốc - Korea
• Van bướm điều khiển khí nén Nhật Bản - Janpan
• Van bướm điều khiển khí nén Malaysia
• Van bướm điều khiển khí nén Italia
• Van bướm điều khiển khí nén Thụy Sĩ
• Van bướm điều khiển khí nén G7

6.9.Phân loại van bướm điều khiển khí nén theo hãng sản xuất

• Van bướm điều khiển khí nén Geko
• Van bướm điều khiển khí nén Haitima
• Van bướm điều khiển khí nén Kosaplus
• Van bướm điều khiển khí nén Kitz
• Van bướm điều khiển khí nén Aloha
• Van bướm điều khiển khí nén Sypa
• Van bướm điều khiển khí nén Belimo
• Van bướm điều khiển khí nén Jaky

Và các dải sản phẩm van bướm điều khiển khí nén như :

• Van bướm điều khiển khí nén DN50, DN65, DN80, DN100, DN125, DN150
• Van bướm điều khiển khí nén DN200, DN250, DN300, DN350, DN400, DN500

VII.Các phụ kiện của van bướm điều khiển khí nén

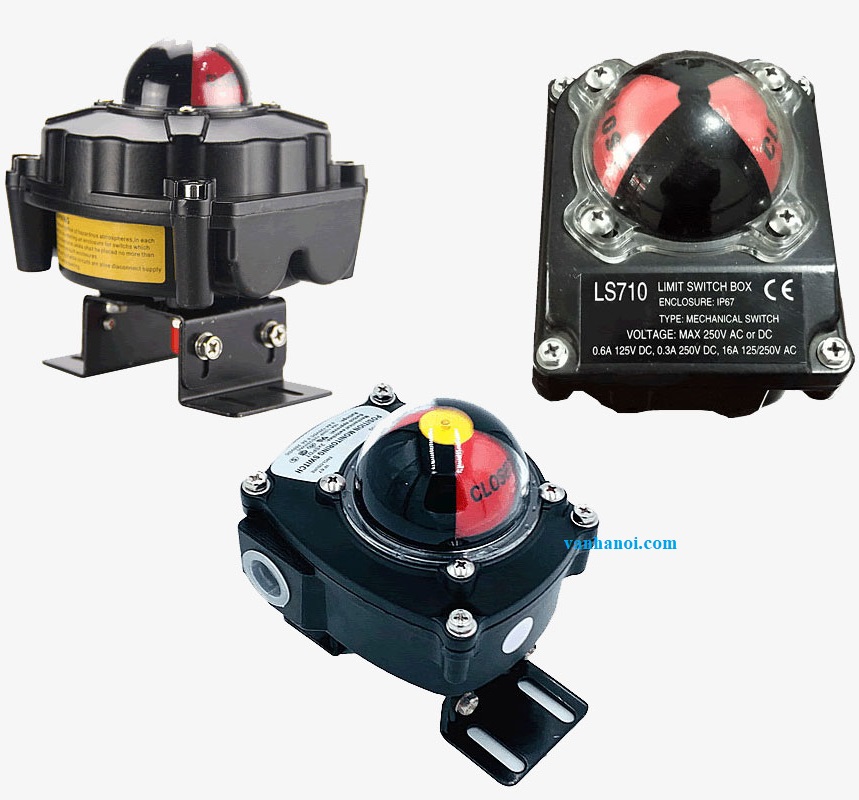

7.1.Công tắc giới hạn - Limit swith box

Công tắc giới hạn có tiếng anh limit swith box là thiết bị được sử dụng để kiểm tra, giám sát quá trình hoạt động của van, cụ thể là trạng thái đóng mở van. Công tắc này sẽ giúp người vận hành dễ dàng nắm bắt được các trạng thái điều tiết đóng mở của van bằng cách gửi thông tin đến công tắc giúp kiểm tra được những vị trí bị khuất hay những vị trí nằm ẩn của van trong các hệ thống đường ống. Công tắc giới hạn thường được lắp đặt nằm trên bộ điều khiển khí nén với cách lắp rất đơn giản đặt công tắc giới hạn lên bộ điều khiển rồi bắt các ốc vít lại với nhau. Công tắc giơi hạn cũng có nhiều loại và sẽ đi theo từng kích thước của van bướm điều khiển khí nén.

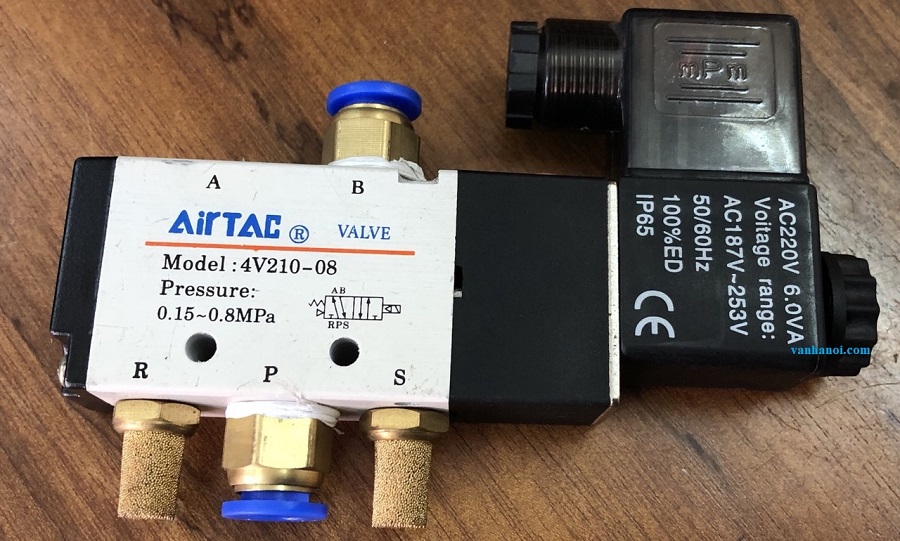

7.2.Van điện từ khí nén

Van điện từ khí nén là van được lắp vào bộ điều khiển khí nén dùng để phân chia chuyển hướng hoặc đóng/mở các luồng khí nén khi đi vào bộ khí nén. Van điện từ khí nén có nhiều loại với nhiều kích thước lớn nhỏ và loại van khác nhau như loại 2/2, 3/2. 5/2,... van sử dụng điện áp 24V DC, 110V AC, 220V AC,... để hoạt động thường được dùng nhiều trong các hệ thống yêu cầu cao về kỹ thuật. Van điện từ khí nén có thể điều tiết đóng mở và cung cấp các lượng khí nén chính xác nhất giúp hệ thống đảm bảo tốt nhất về hiệu suất cũng như độ an toàn khí làm việc.

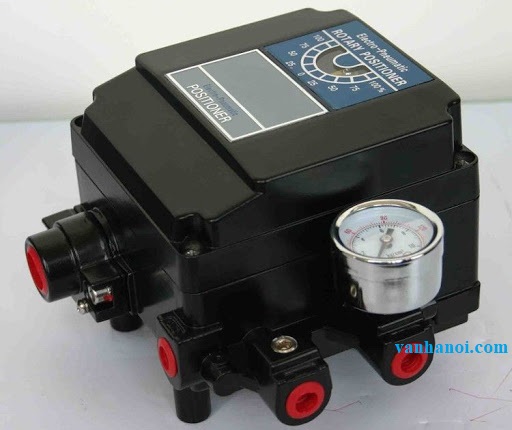

7.3.Bộ định vị điều tiết khí nén(bộ điều khiển tuyến tính) - Rotary Posityoner

Bộ định vị điều tiết khí nén hay còn gọi là bộ điều khiển tuyến tính sử tín hiệu analog 4 – 20mA để điều khiển và tạo ra các góc mở của van bướm. Bộ định vị điều tiết khí nén được lắp đặt trên bộ điều khí nén giúp người vận hành dễ dàng điều tiết hay điều chỉnh góc hoạt động của cánh van theo mong muốn. Cấu tạo bộ định vị khá đơn giản gồm có hộp tín hiệu, đồng hồ đo áp suất và các ống nối áp suất. Khi hệ thống hoạt động bộ tuyến tính này sẽ cung cấp tín hiệu đến tủ điều khiển hoặc máy tính giúp nắm bắt được chính xác tình trạng hoạt động của van.

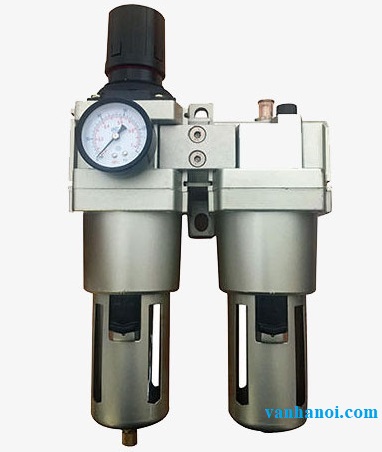

7.4.Bộ lọc khí nén

Bộ lọc khí nén tên tiếng anh Pneumatic filter là một thiết bị dùng để loại bỏ những chất thải, rác, nước, chất dư thừa của nguồn khí nén . Bộ lọc khí thường được kết nối với nguồn khí nén để đưa được lượng khí nén sạch nhất đến các hệ thống như bộ điều khiển khí nén. Bộ lọc khí nén có nhiệm vụ tách nước, tách khí, lọc tách dầu nhớt, dung dịch,... bộ lọc còn dùng để điều chỉnh áp suất, duy trì hoạt động và phun dầu nhớt(bôi trơn) hệ thống. Bộ lọc khí nén có nhiều loại như bộ lọc khí nén đơn, bộ lọc khí nén đôi, bình dầu, lọc có chỉnh áp,… các bộ phận này hoạt động rất tốt làm tăng tuổi thọ cho van cũng như giúp hệ thống làm việc với hiệu năng cao nhất.

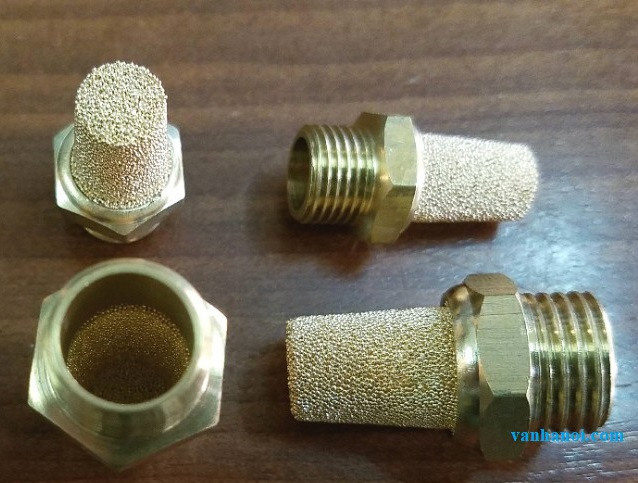

7.5.Tiêu âm

Tiêu âm là một loại thiết bị dùng để giảm thiểu tiếng ồn của van khi vận hành. Loại này giống chiếc bịt chai có nhiều hình dạng được thiết kế nhỏ gọn và được làm từ chất liệu đồng hoặc nhựa. Tiêu âm thông thường sẽ được lắp van điện từ khí nén.

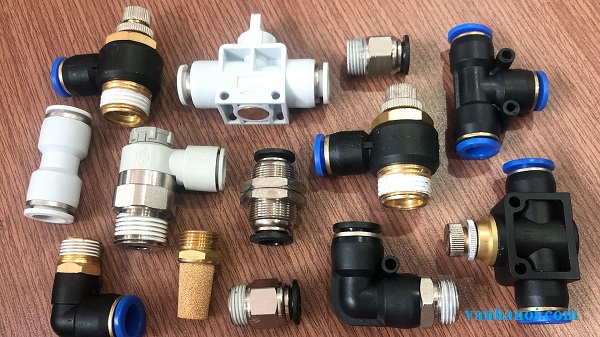

7.6.Đầu nối nhanh

Đầu nối nhanh là thiết bị dùng để kết nối ống dây dẫn khí nén với các thiết bị khí nén, bộ điều khiển khí nén, van điện từ khí nén, bộ lọc, bộ định vị, công tắc,... phần này rất dễ thay thế, lắp đặt có kích thước bé thường được làm bằng chất liệu đồng hoặc nhựa.

7.7. Ống dây dẫn khí nén

Ống dây dẫn khí nén được dùng để truyền dẫn lưu lượng khí nén từ bình, từ nguồn khí nén đến các thiết bị sử dụng khí nén. Ống dây khí nén có nhiều loại khác nhau với độ bền cao phù hợp làm việc trong nhiều môi trường và được cấu tạo từ chất liệu nhựa tổng hợp.

VIII.Báo giá van bướm điều khiển khí nén

Van bướm được chúng tôi lắp đặt dựa theo yêu cầu của quý khách. Chúng tôi cam kết các sản phẩm van bướm của đều là chính hãng , xuất xứ rõ ràng , được bảo hành trong 12 tháng. Van bướm điều khiển khí nén là thiết bị công nghiệp được chúng tôi nhập khẩu từ Hàn Quốc, Đài Loan, G7.. với đầy đủ các loại giấy tờ. Công ty chúng tôi chuyên cấp các loại van điều khiển tự động. Một số loại van bướm điều khiển khí nén chúng tôi đang phân phối là:

• Van bướm điều khiển khí nén dạng wafer
• Van bướm điều khiển khí nén on off
• Van bướm điều khiển khí nén tuyến tính
• Van bướm điều khiển khí nén tác động đơn
• Van bướm điều khiển khí nén tác động kép

Khách hàng nên lựa chọn van có chất liệu gang, inox, thép... có kích cỡ và xuất cứ phù hợp với hệ thống lắp đặt của mình nhất để đảm bảo chất lượng cũng như công dụng tốt nhất của van. Sản phẩm của công ty chúng tôi luôn luôn đảm bảo với nguồn gốc xuất xứ an toàn. Liên hệ ngay với chúng tôi qua hotline 0965.241.836 hoặc gửi thông tin vào mail kien@cnthuanphat.com để được tư vấn và nhận báo giá van bướm điều khiển khí nén !!!

Bảng giá van bướm điều khiển khí nén( liên hệ 0965 241 836 để nhận được giá chuẩn nhất)

Trên đây là giá một số kích cỡ dòng van bướm điều khiển khí nén tác động kép phổ biến trên thị trường hiện nay. Để nhận giá chuẩn nhất và giá thêm về dòng van bướm điều khiển khí nén tác động đơn cùng các kích cỡ van bướm điều khiển khí nén như DN250, DN350, DN400, DN450, DN500 hoặc lớn hơn vui lòng liên hệ ngay với chúng tôi bạn nhé.
