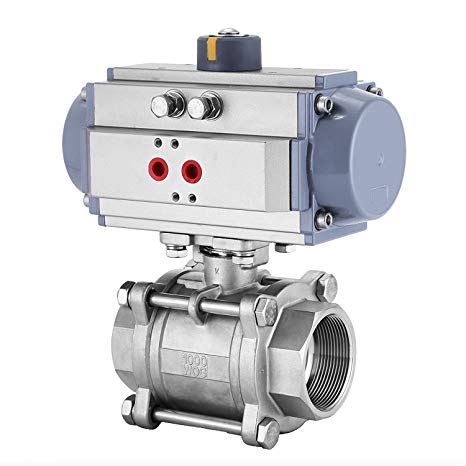

Van bi điều khiển khí nén tác động kép

van-bi-dieu-khien-khi-nen-tac-dong-kep - ảnh nhỏ  1
Van bi điều khiển khí nén tác động kép

Van bi điều khiển khí nén tác động kép

Mua hàng: 0965 241 836

Thông số kỹ thuật

  • Kích thước : 15A - 200A
  • Chất liệu thân  : inox , nhựa PVC ...
  • Bộ điều khiển  : tác động kép (hợp kim nhôm)
  • Nhiệt độ làm việc : 0 ~ 150 độ C
  • Áp lực làm việc : PN16, PN25, PN40
  • Áp lực khí nén : 0 - 8bar
  • Môi trường làm việc : nước, hơi, khí, ăn mòn ...
  • Xuất xứ : Đài Loan, Hàn Quốc, Thụy Sĩ ...

Lượt xem: 9490

Đánh giá 1 lượt đánh giá

1. Van bi điều khiển khí nén tác động kép là gì ?

Van bi điều khiển khí nén tác động kép là loại van dùng để đóng/mở điều tiết các lưu chất thông qua hệ thống đường ống. Van sử dụng bộ khí nén tác động kép với cơ chế cấp khí van mở, cấp khí van đóng giúp van vận hành một cách tự động.

Van bi điều khiển khí nén tác động kép sử dụng được trong các môi trường nước sạch, nước thải, hơi, khí, dung dịch, hóa chất ăn mòn phù hợp với nhiều hệ thống đường ống. Van được sử dụng nhiều bởi cơ chế hoạt động tốt, phổ biến và giá thành rẻ hơn van bi điều khiển khí nén tác động đơn.

Van bi điều khiển khí nén tác động kép được ứng dụng trong nhiều lĩnh vực công nghiệp, nông nghiệp, hóa sinh, dân sinh ... Van được chúng tôi nhập khẩu trực tiếp từ các nước lớn, đảm bảo tốt nhất về chất lượng và giá cả cho khách hàng. Liên hệ ngay nếu thắc mắc về sản phẩm và nhận báo giá.

 van_bi_3_nga_dieu_khien_khi_nen_tac_dong_kep

2. Thông số kĩ thuật van bi điều khiển khí nén tác động kép

  • Kích thước van : DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150
  • Chất liệu thân van : inox 304, 316, nhựa UPVC, PVC ...
  • Bộ khí nén : hợp kim nhôm cao cấp
  • Kiểu tác động : tác động kép (Double acting vavle)
  • Kiểu lắp : lắp bích, lắp ren
  • Thân van : 2 ngã, 3 ngã
  • Chế độ : on/off , tuyến tính
  • Nhiệt độ làm việc : -10 ~ 180 độ C
  • Áp lực làm việc : PN16, PN25, PN40
  • Áp lực khí nén : 0~8 bar
  • Xuất xứ : Đài loan, Hàn Quốc, Nhật Bản, Thụy Sĩ
  • Bảo hành : 12 tháng

Một số loại van bi điều khiển khí nén tác động kép mà chúng tôi cung cấp ;

3. Cấu tạo và nguyên lý làm việc van bi điều khiển khí nén tác động kép

3.1. Cấu tạo van bi điều khiển khí nén tác động kép

Van bi điều khiển khí nén tác động kép gồm 2 phần :

  • Van bi
  • Bộ khí nén tác động kép

bo_dieu_khien_khi_nen_tac_dong_kep

*Van bi

Van bi là thiết bị dùng để đóng/mở điều tiết kết nối hệ thống đường ống với nhau . Van bi có 1 quả bóng rỗng(ball bi) bên trong được kết nối với bộ khí nén thông qua trục . Van bi có nhiều loại van bi nhựa, inox, 2 ngã, 3 ngã ... và có thể kết nối với bộ điều khiển để thành van bi tay gạt, van bi tay quay, van bi điều khiển điện, van bi điều khiển khí nén.

*Bộ điều khiển khí nén tác động kép

Bộ điều khiển khí nén tác động kép là bộ phận giúp van được vận hành tự động. Bộ khí nén tác động kép bao gồm trục, pitong, các bulong, ốc vít... Ngoài ra, chúng ta cũng có thể gắn thêm các thiết bị như thiết bị đóng mở tuyến tính Positioner control valve 4-20mA, bộ hiển thị đóng mở Limit Switch Box tín hiệu, ...

3.2. Nguyên lý làm việc van bi điều khiển khí nén tác động kép

Khi cấp khí nén vào lỗ mở của bộ khí nén tác động kép, khí nén sẽ lấp đầy 2 buồng đẩy 2 pít tông khiến các bánh răng của pít tông tác động lên trục 180 độ làm quả bi xoay theo khiển van mở . Và ngược lại khi cấp khí nén vào lỗ đóng van sẽ đóng lại . Nghĩa là van sẽ không cố định như van thường đóng hoặc van thường mở.

van_bi_dieu_khien_khi_nen_tac_dong_kep_lap_ren

4. Ưu điểm van bi điều khiển khí nén tác động kép

Hiện nay, van bi điều khiển khí nén tác động kép được sử rất phổ biến bởi những ưu điểm vượt trội so với các loại van khác như :

  • Van được điều khiển hoàn toàn tự động bằng bộ khí nén không tốn sức người
  • Khí nén dễ sản xuất và lưu trữ giúp van hoạt động hiệu quả
  • Tốc độ đóng mở cao 1-2s do khí nén là lưu chất chảy nhanh
  • An toàn , khí nén không ảnh hưởng đến nhiệt độ không cháy nổ
  • Sử dụng khí nén sạch không lo ô nhiễm phù hợp cho các lĩnh vực thực phẩm, đồ uống
  • Bộ điều khiển khí nén có thể lắp với van bi mặt bích, van bi lắp ren, van bi 3 ngã, van 2pc, 3pc...
  • Đa dạng về mẫu mã , kích thước van
  • Sử dụng được trong nhiều môi trường khác nhau
  • Chi phí van bi điều khiển khí nén tác động kép rẻ hơn van bi điều khiển khí nén tác động đơn

 van_bi_nhua_dieu_khien_khi_nen

5. Ứng dụng van bi điều khiển khí nén tác động kép

Van bi điều khiển khí nén tác động kép có nhiều loại như van bi inox, van bi 2 thân 3 thân, van bi 1pc, 2pc, 3pc ...vì thế các ứng dụng của van cũng khá đa dạng và mỗi loại sẽ có có những ứng dụng cụ thể .

Van bi inox điều khiển khí nén tác động kép sử dụng trong các hệ thống dẫn nước sạch, nước thải đặc biệt sử dụng trong các môi trường ăn mòn, có nhiệt độ cao, áp suất lớn như dung dịch, hóa chất, xăng dầu, gas, nước biển ...

Van bi 2 thân, 3 thân điều khiển khí nén tác động kép thường được ứng dụng trong lĩnh vực chế biến thực phẩm, sản xuất đồ uống, rượu bia, nước giải khát bởi thiết kế kín chống rò rỉ các dòng lưu chất ra ngoài hệ thống.

Van bi điều khiển khí nén tác động kép còn được ứng dụng trong lĩnh vực nông nghiệp, chăn nuôi, sử dụng trong hệ thống dân sinh, các viện nghiên hóa chất, sinh học ...

Đến với công ty chúng tôi để nhận được những sản phẩm chất lượng nhất, giá tốt nhất và hưởng những dịch vụ chăm sóc khách hàng tốt nhất. Liên hệ để được tư vấn và nhận báo giá về các sản phẩm .
