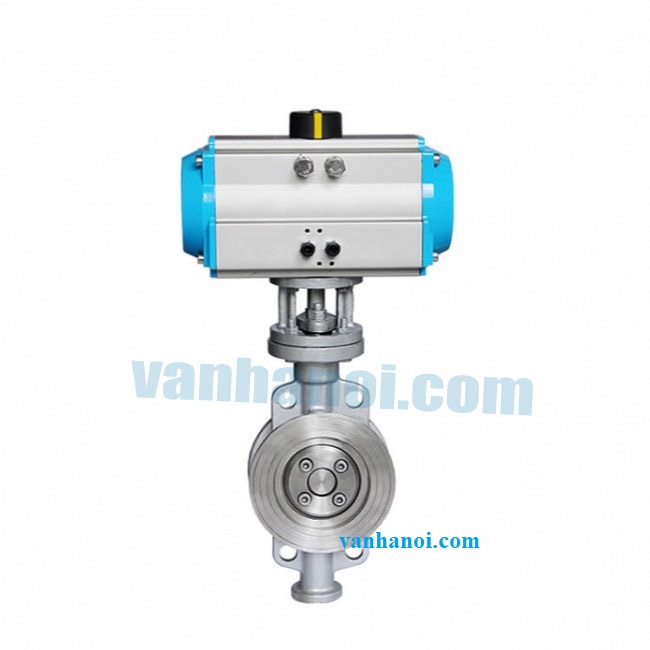

Van bướm điều khiển khí nén chịu áp lực cao

van-buom-dieu-khien-khi-nen-chiu-ap-luc-cao - ảnh nhỏ  1
Van bướm điều khiển khí nén chịu áp lực cao

Van bướm điều khiển khí nén chịu áp lực cao

Mua hàng: 0965 241 836

THÔNG SỐ KỸ THUẬT

  • Kích cỡ: DN40 – DN300
  • Chất liệu: inox, thép
  • Kiểu gioăng: PTFE, EPDM , Viton
  • Đóng mở: tuyến tính, on/off
  • Đầu khí nén: tác động đơn, tác động kép
  • Kiểu lắp: mặt bích, wafer
  • Nhiệt độ làm việc: ~180 độ C
  • Áp lực làm việc: PN16, PN25, PN40
  • Môi trường làm việc: nước, lưu chất, dung dịch, hóa chất, khí
  • Xuất xứ: Nhật Bản, Đài Loan, Trung Quốc, Hàn Quốc, Châu âu
  • Bảo hành: 12 tháng

Lượt xem: 8698

Đánh giá 1 lượt đánh giá

1. Van bướm điều khiển khí nén chịu áp lực cao

   Van bướm điều khiển khí nén chịu áp lực cao là một sản phẩm van có thể làm việc được với các hệ thống có áp lực, áp suất dòng chảy lớn như 16 bar, 25 bar, 40 bar. Thông thường van bướm khí nén áp lực cao thường làm bằng chất liệu inox, gang, thép với phần thân van được thiết kế và chịu được các áp lưu chất khi đi qua van.

   Van bướm điều khiển khí nén chịu áp lực cao thường dùng cho các hệ thống đặc biệt có lưu lượng dòng chảy qua van lớn. Các sản phẩm van bướm điều khiển khí nén chịu áp lực cao được sản xuất dựa trên các nền công nghệ hiện đại nhất thế giới giúp van có thể làm việc tốt trong nhiều hệ thống thiết bị.

van_buom_dieu_khien_khi_nen_chiu_ap_luc_cao

2. Thông số kỹ thuật van bướm điều khiển khí nén chịu áp lực cao

  • Kích cỡ: DN40 – DN300
  • Chất liệu: inox, thép
  • Kiểu gioăng: PTFE, EPDM , Viton
  • Đóng mở: tuyến tính, on/off
  • Đầu khí nén: tác động đơn, tác động kép
  • Kiểu lắp: mặt bích, wafer
  • Nhiệt độ làm việc: ~180 độ C
  • Áp lực làm việc: PN16, PN25, PN40
  • Môi trường làm việc: nước, lưu chất, dung dịch, hóa chất, khí
  • Xuất xứ: Nhật Bản, Đài Loan, Trung Quốc, Hàn Quốc, Châu âu
  • Bảo hành: 12 tháng

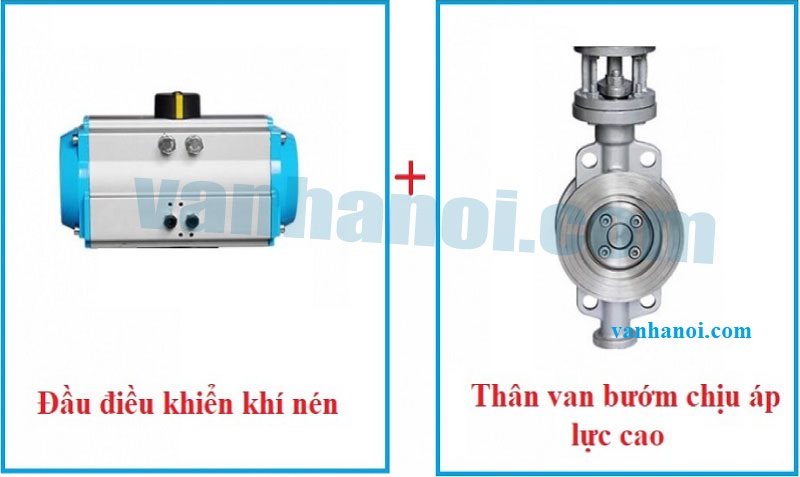

3. Các bộ phận cấu tạo nên van bướm điều khiển khí nén chịu áp lực cao

3.1. Thiết kế thân van bướm đặc biệt, có độ dày lớn

  • Thân van bướm được làm bằng chất liệu thép, inox hoặc gang và được đúc nguyên khối với độ dày van bướm lớn.
  • Trục và đĩa van được lắp đặt trong thân van bướm và đều được làm theo chất liệu thân van.
  • Gioăng làm kín thường làm bằng chất liệu trên, teflon hoặc không có gioăng làm kín.
  • Và các bộ phận khác kết nối khác.

cau_tao_van_buom_dieu_khien_khi_nen_chiu_ap_luc_cao

3.2. Đầu khí nén van bướm áp lực cao

   Đầu điều khiển van bướm áp lực cao cũng giống như các đầu khí nén thông thường khác đều được làm bằng hợp kim nhôm bao bọc bên ngoài. Bên trong gồm các bộ phận như piston, bánh răng, trục, lò xo và thường có 2 kiểu đầu điều khiển chính: đầu điều khiển khí nén tác động đơn và đầu điều khiển khí nén tác động kép.

  • Van bướm điều khiển khí nén tác động đơn chịu áp lực cao
  • Van bướm điều khiển khí nén tác động kép chịu áp lực cao

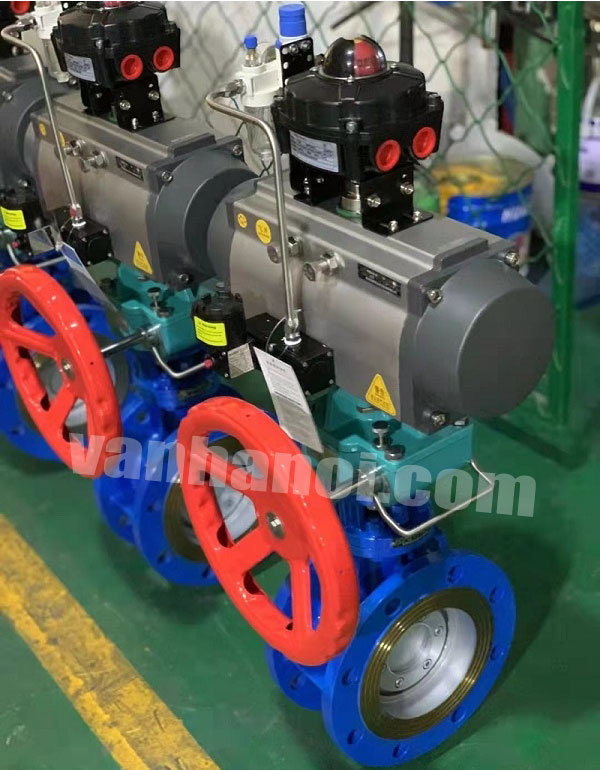

4. Van bướm điều khiển khí nén chịu áp lực cao chức năng sử dụng đa dạng

   Van bướm điều khiển khí nén chịu áp lực cao sử dụng được trong nhiều hệ thống, thiết bị với nhiệm vụ giúp cho các dòng chảy lưu chất đi qua hoặc ngăn không cho đi qua van. Các hệ thống lưu chất có áp lực cao, áp suất cao thường sẽ sử dụng van bướm khí nén áp lực cao để giúp thực hiện quá trình đóng mở lưu chất đi qua hệ thống.

   Quá trình hoạt động van bướm điều khiển khí nén chịu áp lực cao cũng rất đơn giản, cấp khí nén vào bộ điều khiển, khí nén sẽ tác động lên các piston làm chuyển động và xoay trục nhờ các bánh răng ở đầu điều khiển. Ngược lại, khi cấp khí sang 2 đầu hoặc xả khí nén ra bên ngoài các bộ phận đầu điều khiển sẽ quay về vị trí ban đầu, lúc này van đóng.

Quý khách hàng cũng có thể tham khảo thêm nguyên lý hoạt động tại: van bướm điều khiển khí nén.

van_buom_dieu_khien_khi_nen_chiu_ap_luc_cao1

5. Các ứng dụng van bướm điều khiển khí nén chịu áp lực cao

  • Van bướm điều khiển khí nén chịu áp lực cao sử dụng trong các hệ thống cấp thoát nước, nước nóng với mức áp lực lưu chất đi qua hệ thống lớn.
  • Van bướm điều khiển khí nén chịu áp lực cao ứng dụng lắp đặt cho các hệ thống nhà máy, khu công nghiệp, nông nghiệp.
  • Ứng dụng lắp đặt cho các hệ thống cấp thoát nước trong các hệ thống đường ống ngầm, hệ thống thủy điện, cấp thoát nước trong các tòa nhà cao tầng.
  • Ngoài ra, van bướm điều khiển khí nén chịu áp lực cao còn được ứng dụng trong nhiều hệ thống khác có liên quan.

6. Các loại van bướm điều khiển khí nén chịu áp lực cao

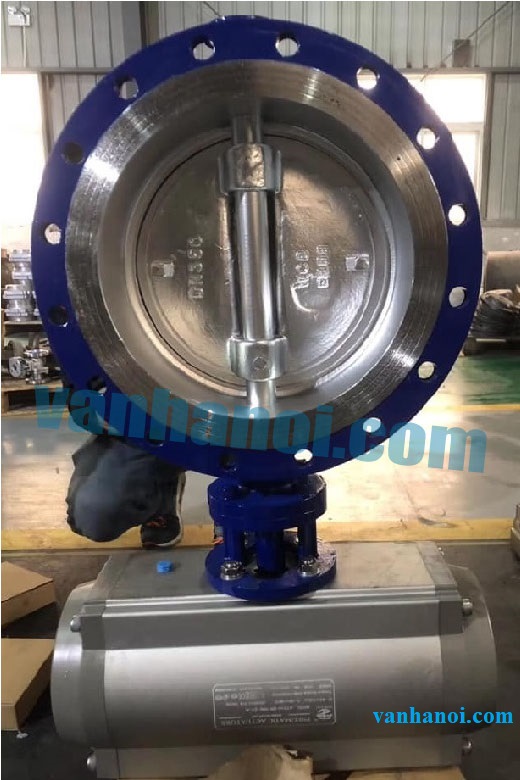

6.1. Van bướm điều khiển khí nén ON/OFF chịu áp lực cao

   Van bướm điều khiển khí nén ON/OFF chịu áp lực cao là loại van hoạt động đóng mở thông dụng, đóng hoàn toàn hoặc mở hoàn toàn. Các loại van bướm khí nén ON/OFF chịu áp lực cao đóng mở hoàn toàn theo một góc độ duy nhất, một góc 90 độ.

van_buom_dieu_khien_khi_nen_on_off_chiu_ap_luc_cao

6.2. Van bướm điều khiển khí nén tuyến tính chịu áp lực cao

   Van bướm điều khiển khí nén tuyến tính chịu áp lực cao là loại van có thể hoạt động đóng mở theo nhiều góc độ khác nhau như 25 độ, 40 độ, 60 độ, 90 độ thường dùng cho các hệ thống, thiết bị. Van bướm khí nén tuyến tính chịu áp lực cao sử dụng phù hợp với các hệ thống điều tiết lưu lượng dòng chảy giúp các lưu chất dễ dàng đi qua hệ thống và giúp người vận hành điều chỉnh theo góc độ mong muốn.

van_buom_dieu_khien_khi_nen_tuyen_tinh_chiu_ap_luc_cao

6.3. Van bướm điều khiển khí nén thép chịu áp lực cao

   Van bướm điều khiển khí nén thép chịu áp lực cao là loại van được làm bằng chất liệu thép có thể chịu được nhiệt độ cao, áp suất lớn. Van bướm khí nén thép chịu áp lực cao có phần thân van có độ dày lớn và sử dụng lắp đặt phù hợp cho nhiều hệ thống, thiết bị.

van_buom_thep_dieu_khien_khi_nen_chiu_ap_luc_cao_

6.4. Van bướm điều khiển khí nén lắp bích chịu áp lực cao

   Van bướm điều khiển khí nén lắp bích chịu áp lực cao là loại van được thiết kế với phần thân van đúc hai mặt bích. Loại van bướm điều khiển khí nén lắp bích chịu áp lực cao thường có kích cỡ lớn dùng lắp đặt cho các hệ thống, thiết bị lớn.

van_buom_dieu_khien_khi_nen_chiu_ap_luc_cao_lap_bich

7. Báo giá van bướm điều khiển khí nén chịu áp lực cao

   Van bướm điều khiển khí nén chịu áp lực cao có nhiều loại với nhiều kiểu dáng mẫu mã, chất liệu, kích thước và xuất xứ khác nhau chính vì vậy mà van có nhiều mức giá thành lớn nhỏ khác nhau. Để có thể nhận được báo giá van bướm điều khiển khí nén chịu áp lực cao, quý khách hàng vui lòng cung cấp cho chúng tôi đầy đủ các thông tin liên quan đến sản phẩm trên đế nhận được báo giá ngay nhé!

Liên hệ ngay với chúng tôi để được tư vấn miễn phí về sản phẩm van bướm điều khiển khí nén chịu áp lực cao ngay nhé!
