Van bướm điều khiển khí nén hai mặt bích

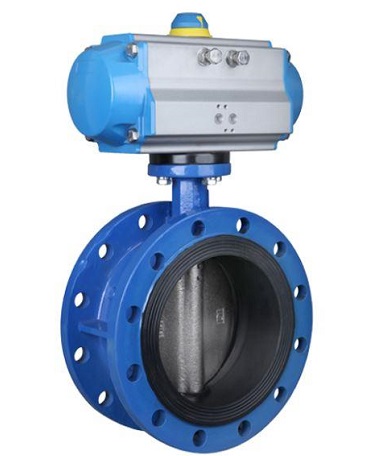

van-buom-dieu-khien-khi-nen-hai-mat-bich - ảnh nhỏ  1
Van bướm điều khiển khí nén hai mặt bích

Van bướm điều khiển khí nén hai mặt bích

Mua hàng: 0965 241 836

Thông số kỹ thuật

  • Kích cỡ van : DN50 - DN600
  • Chất liệu van : Gang, gang dẻo, inox ...
  • Nhiệt độ làm việc : -20 đến 80 độ C
  • Áp lực làm việc : PN10 - PN16 (PN20)
  • Kiểu kết nối : mặt bích
  • Tiêu chuẩn : ANSI, JIS, DIN
  • Kiểu hoạt động : tác động đơn, tác động kép
  • Xuất xứ : Đài Loan, Hàn Quốc
  • Bảo hành : 12 tháng

Lượt xem: 8633

Đánh giá 3 lượt đánh giá

1. Van bướm điều khiển khí nén hai mặt bích là gì ?

 Van bướm điều khiển khí nén hai mặt bích là loại van dùng để điều tiết, đóng/mở các lưu lượng chất lỏng, khí, hơi được ứng dụng trong hệ thống xử lý nước thải, hệ thống cấp xả nước, nhà máy xi măng, thuỷ điện, nhà máy thực phẩm, nước giải khát, nhà máy bột giấy ...

 Van bướm điều khiển khí nén hai mặt bích có phần thân van bướm gồm hai mặt bích song song với nhau và được kết nối với hệ thống đường ống bằng bulong, e cu tạo độ chắc chắn khi sử dụng van.

 Van bướm điều khiển khí nén hai mặt bích của chúng tôi đa dạng về số lượng, mẫu mã, các sản phẩm được nhập khẩu trực tiếp, chính hãng từ các nước nổi tiếng đảm bảo tốt nhất về chất lượng cũng như giá cả đến quý khách hàng.

van_buom_2_mat_bich_khi_nen

Van bướm điều khiển khí nén hai mặt bích

2. Thông số kĩ thuật của van bướm điều khiển khí nén hai mặt bích

*Thông số kĩ thuật van bướm

  • Kích cỡ : DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500, DN600
  • Chất liệu van: gang, gang dẻo, inox...
  • Áp lực làm việc : PN10 - PN16
  • Nhiệt độ làm việc : -20 đên 250 độ C
  • Kiểu kết nối : mặt bích
  • Tiêu chuẩn : ANSI , JIS , DIN
  • Môi trường làm việc : nước, hơi, khí, dung dịch, hoá chất...
  • Xuất xứ : Đài Loan, Hàn Quốc, Nhật Bản
  • Bảo hành : 12 tháng

*Thông số kĩ thuật bộ điều khiển khí nén hai mặt bích

  • Chất liệu : Hợp kim nhôm
  • Kiểu tác động : tác động đơn và tác động kép
  • Nhiệt độ làm việc : 80 độ C
  • Áp lực khí nén : 3 - 7 bar
  • Xuất xứ : Đài Loan , Hàn Quốc
  • Bảo hành : 12 tháng

3. Cấu tạo và nguyên lý hoạt động của van bướm điều khiển khí nén hai mặt bích

Van bướm điều khiển khí nén hai mặt bích gồm 2 phần : Bộ điều khiển khí nén và van bướm

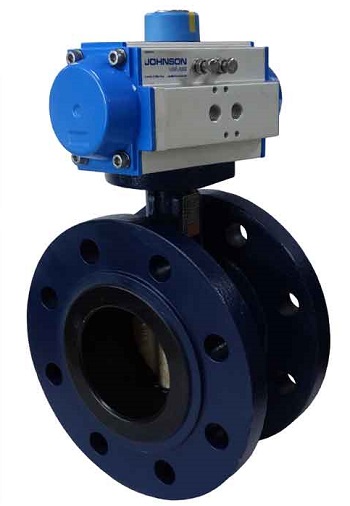

van_buom_dieu_khien_khi_nen_hai_mat_bich_tac_dong_kep



*Bộ điều khiển khí nén

  Bộ điều khiển khí nén là bộ phận dùng để cung cấp khí nén cho van. Tuỳ vào từng kích thước của thân van bướm mà có thể dùng bộ điều khiển khí nén phù hợp. Có hai dạng điều khiển khí nén : Bộ điều khiển khí nén tác động đơn và bộ điều khiển khí nén tác động kép .

  Bộ điều khiển khí nén tác động đơn có nhiệm vụ cấp và ngưng cấp khí nén. Khi khí nén được cấp nó sẽ làm cho trục chính giữa quay 1 góc 90 độ làm cánh bướm xoay theo , hết chu kì thì trục sẽ ngưng làm van chuyển từ trạng thái đóng sang mở và ngược lại.

  Bộ điều khiển khí nén tác động kép ta sẽ cấp khí nén vào hai cửa. Khi cấp khí nén vào cửa một thì van sẽ chuyển từ đóng sang mở hoặc ngược lại.

*Van bướm

  Thân van bướm điều khiển khí nén hai mặt bích là thiết bị được làm từ kim loại , gang, thép, inox gồm 2 mặt bích dùng để bắt bulong, ecu với các hệ thống đường ống . Ngoài ra, phần van bướm còn có các bộ phận khác như đĩa van, bộ phận làm kín(cao su, PDFE, TEFLON), trục van , bánh răng định vị ....

than_van_buom_2_mat_bich

Van bướm hai mặt bích

Xem thêm : Nguyên lý hoạt động van bướm điều khiển khí nén hai mặt bích

4. Ứng dụng của van bướm điều khiển khí nén hai mặt bích

Van bướm điều khiển khí nén hai mặt bích được ứng dụng rộng rãi trong nhà máy gạch, nhà máy thức ăn chăn nuôi, nhà máy xi măng, nhà máy dệt nhuộm, nhà máy thực phẩm, nhà máy dược phẩm, nhà máy bia, nhà máy đồ uống, nhà máy chế tạo, nhà máy sản xuất .v.v.

Tuỳ voà từng loại van mà có thể sư dụng trong các hệ thống đường ống khác nhau. Van bướm điều khiển khí nén hai mặt bích inox sử dụng trong môi trường ăn mòn như nước biển, hoá chất; van bướm điều khiển khí nén hai mặt bích gang sử dụng nước đa dụng, khí nén; van bướm điều khiển khí nén hai mặt bích thép sử dụng môi trường nước nóng .v...v

Các loại van bướm điều khiển khí nén hai mặt bích :

  • Van bướm điều khiển khí nén hai mặt bích tác động đơn
  • Van bướm điều khiển khí nén hai mặt bích tác động kép
  • Van bướm điều khiển khí nén hai mặt bích bằng gang
  • Van bướm điều khiển khí nén hai mặt bích bằng thép
  • Van bướm điều khiển khí nén hai mặt bích bằng inox

5. Ưu điểm và nhược điểm của van bướm điều khiển khí nén hai mặt bích

*Ưu điểm của van bướm điều khiển khí nén hai mặt bích:

  • Đa dạng về kích cỡ, dễ dàng cài đặt và bảo trì
  • Cấu trúc đơn giản và nhỏ gọn phù hợp với nhiều hệ thống
  • Mô-men xoắn hoạt động tối thiểu, tiết kiệm năng lượng
  • Lưu lượng dòng chảy, hiệu suất điều tiết ổn định
  • Tuổi thọ cao, hoạt động đóng / mở tốt
  • Niêm phong kín không bị rò rỉ khi vận hành
  • Đa dạng về vật liệu, áp dụng cho các môi trường khác nhau

*Nhược điểm của van bướm điều khiển khí nén hai mặt bích :

 Van bướm điều khiển khí nén có khá ít nhược điểm bởi tính đa dụng và phù hợp với nhiều loại hệ thống sản xuất hiện nay. Để hiểu rõ hơn về chi tiết sản phẩm vui lòng liên hệ ngay với chúng tôi .
