Van bướm điều khiển khí nén lắp bộ lọc khí nén

van-buom-dieu-khien-khi-nen-lap-bo-loc-khi-nen - ảnh nhỏ  1
Van bướm điều khiển khí nén lắp bộ lọc khí nén

Van bướm điều khiển khí nén lắp bộ lọc khí nén

Mua hàng: 0965 241 836

THÔNG SỐ KỸ THUẬT

  • Kích cỡ van: DN40 đến DN300
  • Chất liệu van: gang, nhựa, inox, thép, inox vi sinh
  • Phụ kiện: bộ lọc khí nén
  • Hoạt động đóng mở: on/off, tuyến tính
  • Nhiệt độ làm việc: -5 độ C đến 200 độ C
  • Áp lực làm việc: 16bar, 25bar
  • Môi trường làm việc: nước, dung dịch, hóa chất, hơi, khí
  • Xuất xứ: Hàn Quốc, Trung Quốc, Trung Quốc, Nhật Bản, Châu âu
  • Bảo hành: 12 tháng

Lượt xem: 33

Đánh giá 1 lượt đánh giá

Mã sản phẩm: 8668

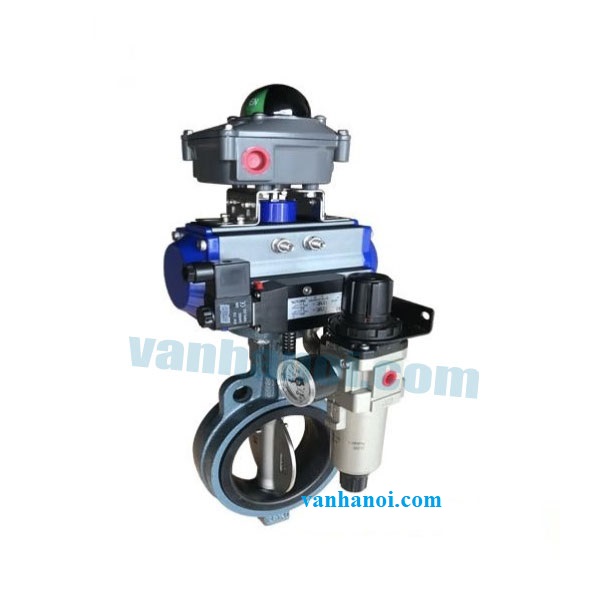

1. Van bướm điều khiển khí nén lắp bộ lọc khí nén | Tách nước, tách dầu

   Van bướm điều khiển khí nén lắp bộ lọc khí nén tên tiếng anh pneumatic control butterfly valve with compressed air filter là một loại van bướm khí nén được lắp đặt thêm bộ lọc khí nén ở trên đầu điều khiển với nhiệm vụ tách nước, tác dầu trong khí nén giúp thu được lượng khí nén sạch để phục vụ quá trình đóng mở của van.

   Van bướm điều khiển khí nén lắp bộ lọc khí nén có nhiều loại được sử dụng trong nhiều hệ thống, thiết bị đặc biệt bộ phận lọc khí nén được lắp thêm giúp nâng cao hiệu quả hoạt động của van bướm. Van bướm điều khiển khí nén lắp bộ lọc khí được sản xuất từ nhiều nhà máy lớn trên thế giới như Đài Loan, Hàn Quốc, Nhật Bản, Trung Quốc, Châu âu với nhiều mẫu mã sử dụng phù hợp cho nhiều hệ thống, thiết bị.

van_buom_dieu_khien_khi_nen_lap_bo_loc_khi_nen

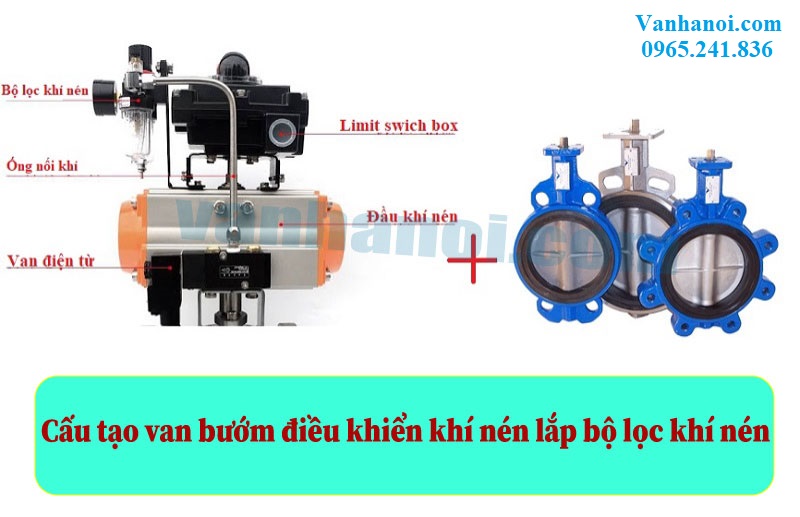

2. Cấu tạo van bướm điều khiển khí nén lắp bộ lọc khí nén

   Van bướm điều khiển khí nén lắp bộ lọc khí nén có cấu tạo đơn giản được kết hợp từ 3 bộ phận chính:

2.1. Thân van bướm

   Thân van bướm được làm từ nhiều chất liệu khác nhau inox, gang, thép nhựa dùng để đóng mở trực tiếp cho các dòng chảy lưu chất đi qua van, với các bộ phận cấu tạo nên thân van bướm như:

  • Thân ngoài van bướm
  • Đĩa van, cánh bướm
  • Trục van bướm
  • Gioăng làm kín

2.2. Bộ điều khiển khí nén

   Bộ điều khiển khí nén có cấu tạo đơn giản gồm nhiều bộ phận cấu tạo nên như vỏ ngoài van làm bằng hợp kim nhôm, piston bánh răng, trục, lò xo. Bên ngoài bộ điều khiển khí nén có các lỗ cấp thoát khí có nhiệm vụ cung cấp khí nén để van hoạt động đóng mở. Một số loại van bướm khí nén theo kiểu hoạt động như:

  • Van bướm điều khiển khí nén tác động đơn lắp bộ lọc khí nén
  • Van bướm điều khiển khí nén tác động kép lắp bộ lọc khí nén
  • Van bướm điều khiển khí nén ON/OFF lắp bộ lọc khí nén
  • Van bướm điều khiển khí nén tuyến tính lắp bộ lọc khí nén

2.3. Bộ lọc khí nén

   Bộ lọc khí nén tên tiếng anh Compressed air filter được lắp đặt vào đầu điều khiển khí nén van có nhiệm vụ làm sạch khí nén. Bộ lọc khí nén được làm bằng chất nhựa hoặc hợp kim nhôm với cấu tạo đơn giản gồm các bộ phận như:

  • Bộ phận lọc khí nén dùng để lọc sạch các tạp chất trong khí nén và đưa ra khí nén sạch.
  • Bộ phận điều chỉnh áp suất khí nén dùng để điều chỉnh áp lực, áp suất khí nén,
  • Phần tra dầu cho giúp hệ thống luôn hoạt động ổn định các khớp làm việc mượt.
  • Đồng hồ áp để kiểm tra, kiểm soát áp lực khí nén khi đi qua van.

cau_tao_van_buom_dieu_khien_khi_nen_lap_bo_loc_khi_nen

Tham khảo thêm nguyên lý hoạt động tại: van bướm điều khiển khí nén.

3. Thông số kỹ thuật van bướm điều khiển khí nén lắp bộ lọc khí nén

  • Kích cỡ van: DN40 đến DN300
  • Chất liệu van: gang, nhựa, inox, thép, inox vi sinh
  • Gioăng làm kín: EPDM, PTFE, Viton
  • Đầu khí nén: tác động đơn, tác động kép
  • Kiểu lắp thân van: bích, wafer, lug
  • Phụ kiện: bộ lọc khí nén
  • Hoạt động đóng mở: on/off, tuyến tính
  • Nhiệt độ làm việc: -5 độ C đến 200 độ C
  • Áp lực làm việc: 16bar, 25bar
  • Môi trường làm việc: nước, dung dịch, hóa chất, hơi, khí
  • Xuất xứ: Hàn Quốc, Trung Quốc, Trung Quốc, Nhật Bản, Châu âu
  • Bảo hành: 12 tháng

4. Hình ảnh một số loại van bướm điều khiển khí nén lắp bộ lọc khí nén

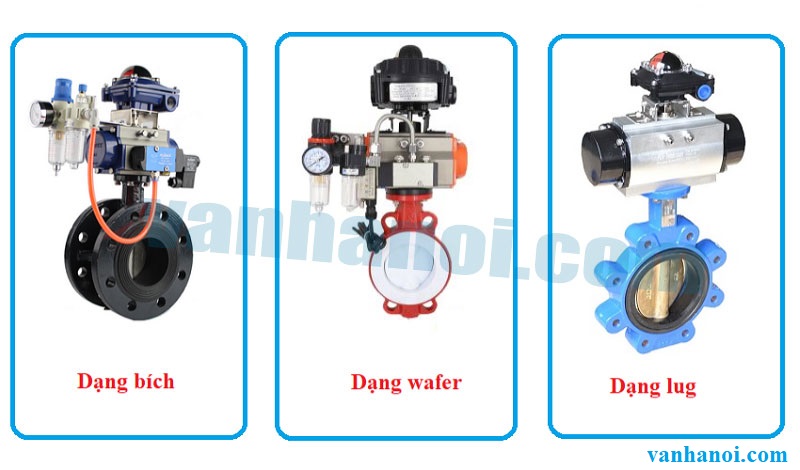

4.1. Hình ảnh van bướm điều khiển khí nén lắp bộ lọc khí nén theo kiểu loại

van_buom_dieu_khien_khi_nen_lap_bo_loc_khi_nen_bich_lug_wafer

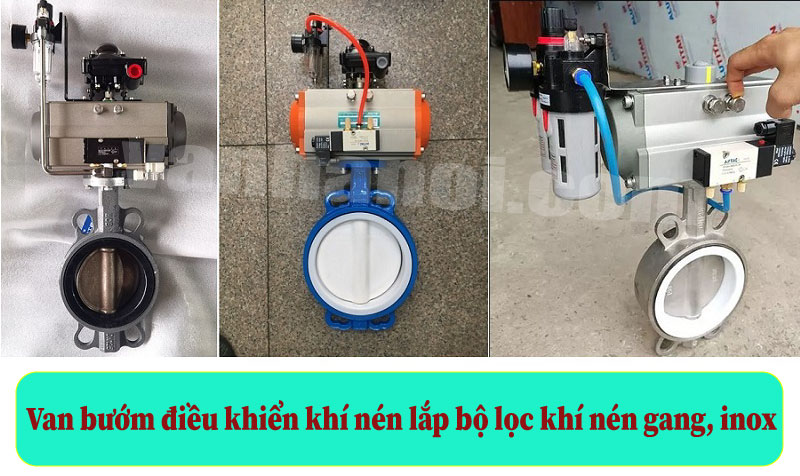

4.2. Hình ảnh van bướm điều khiển khí nén lắp bộ lọc khí nén theo chất liệu

van_buom_dieu_khien_khi_nen_lap_bo_loc_khi_nen_gang_inox_nhua

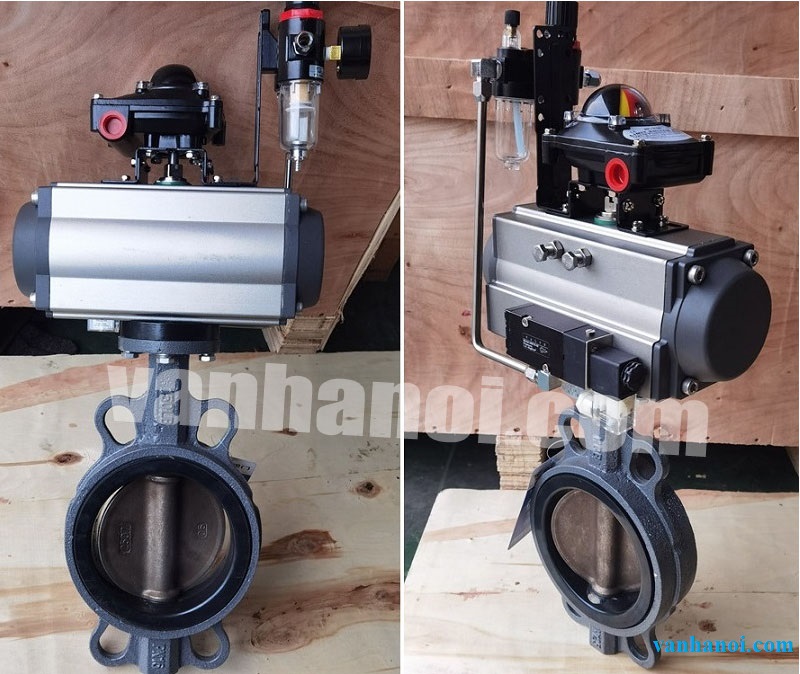

4.3. Hình ảnh van bướm điều khiển khí nén lắp bộ lọc khí nén theo xuất xứ

  • Van bướm điều khiển khí nén lắp bộ lọc khí nén Đài Loan
  • Van bướm điều khiển khí nén lắp bộ lọc khí nén Trung Quốc
  • Van bướm điều khiển khí nén lắp bộ lọc khí nén Hàn Quốc
  • Van bướm điều khiển khí nén lắp bộ lọc khí nén Nhật Bản
  • Van bướm điều khiển khí nén lắp bộ lọc khí nén Châu âu

van_buom_dieu_khien_khi_nen_lap_bo_loc_khi_nen_1

5. Ứng dụng van bướm điều khiển khí nén lắp bộ lọc khí nén

   Van bướm điều khiển khí nén lắp bộ lọc khí nén được ứng dụng trong nhiều hệ thống thiết bị đặc biệt là các hệ thống có nguồn khí nén cấp vào van chưa sạch và có lẫn tạp chất. Các ứng dụng trong thực tế van bướm điều khiển khí nén lắp bộ lọc khí nén như sử dụng hệ thống cấp thoát dung dịch, lưu chất nước sạch, nước thải trong các hệ thống thiết bị trong các khu dân cư, khu công nghiệp, nhà máy sản xuất. Ứng dụng hệ thống khí hơi, hệ thống sản xuất thực phẩm dược phẩm.

6. Ưu điểm và nhược điểm van bướm điều khiển khí nén lắp bộ lọc khí nén

6.1. Ưu điểm van bướm điều khiển khí nén lắp bộ lọc khí nén

  • Van bướm điều khiển khí nén được lắp bộ lọc khí nén giúp thu được lượng khí nén sạch để phục vụ cho hoạt động đầu điều khiển khí nén.
  • Van bướm điều khiển khí nén được lắp bộ lọc khí nén sử dụng khí nén sạch giúp van đóng mở nhanh.
  • Van bướm điều khiển khí nén lắp bộ lọc khí nén được hoạt động tự động mà không cần tốn sức người như van bướm cơ.
  • Van bướm điều khiển khí nén lắp bộ lọc khí nén đa dạng kiểu loại sử dụng lắp đặt phù hợp cho nhiều hệ thống thiết bị trong khu dân cư, nhà máy sản xuất, khu công nghiệp.
  • Van bướm điều khiển khí nén lắp bộ lọc khí nén được nhập khẩu chính hãng, có đầy đủ giấy tờ và có giá thành rẻ.

ung_dung_van_buom_dieu_khien_khi_nen_lap_bo_loc_khi_nen

6.2. Nhược điểm van bướm điều khiển khí nén lắp bộ lọc khí nén

  • Bộ lọc khí nén lắp đặt vào đầu khí nén khiến van tăng thêm trọng lượng, và làm tốn diện tích không gian hệ thống, thiết bị.
  • Van bướm điều khiển khí nén lắp bộ lọc khí nén nếu không có khí nén van sẽ không hoạt động đóng mở được.

7. Báo giá van bướm điều khiển khí nén lắp bộ lọc khí nén

   Van bướm điều khiển khí nén lắp bộ lọc khí nén có nhiều loại với nhiều kích cỡ, chất liệu và kiểu dạng khác nhau được chúng tôi nhập khẩu từ nhiều nước lớn trên thế giới vì thế mà van có nhiều mức giá thành khác nhau. Để nhận được báo giá van bướm điều khiển khí nén lắp bộ lọc khí nén hãy liên hệ với chúng tôi ngay để được tư vấn miễn phí và báo giá nhanh nhất nhé.

Nguồn: vanhanoi.com

Khách hàng đã mua

Phản hồi

Người gửi / điện thoại

Nội dung


14-10-2021 11:00:41 Tùng - Bắc Ninh

Báo anh giá van bướm điêu khiển khí nén + bộ lọc DN80

Trả lời
