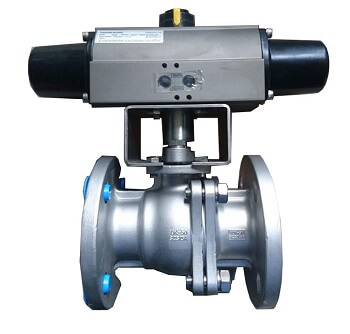

Van bi điều khiển khí nén tác động đơn

van-bi-dieu-khien-khi-nen-tac-dong-don - ảnh nhỏ  1
Van bi điều khiển khí nén tác động đơn

Van bi điều khiển khí nén tác động đơn

Mua hàng: 0965 241 836

Thông số kỹ thuật

  • Kích thước : DN15-DN100
  • Chất liệu : thép, inox, nhựa ...
  • Bộ điều khiển : tác động đơn, tác động kép
  • Áp lực làm việc : PN10, PN16, PN25
  • Nhiệt độ làm việc : -10 ~ 200 độ C
  • Hãng sản xuất : Haitima, Kosaplus
  • Xuất xứ : Đài Loan, Hàn Quốc, Nhật Bản ...
  • Bảo hành : 12 tháng .

Lượt xem: 9200

Đánh giá 1 lượt đánh giá

1. Van bi điều khiển khí nén tác động đơn là gì ?

Van bi điều khiển khí nén tác động đơn là một thiết bị sử dụng bộ điều khiển khí nén tác động đơn(single acting) để giúp van điều tiết, đóng/mở các dòng lưu chất lưu thông trên hệ thống đường ống như : hệ thống xử lý nước đa dụng (sạch, thải ...) , hệ thống sản xuất thực phẩm , đồ uống (bia, rượu, nước ngọt...), ngành công nghiệp nặng sản xuất ô tô , thiết bị điện tử ...

Khác với van bi điều khí nén tác động kép, van dùng bộ điều khí nén tác động đơn có lò xo phản hồi. Khi cấp khí nén sẽ làm lò xo nén lại tác động lên trục khiến van mở và ngược lại khi xả khí nén, van sẽ đóng lại .

Van bi điều khiển khí nén tác động đơn được chúng tôi nhập khẩu trực tiếp với chất lượng và giá cả tốt nhất thị trường. Chúng tôi đem đến cho khách hàng của mình những sản phẩm uy tín và dịch vụ chăm sóc khách hàng tốt nhất . Liên hệ để được tư vấn và nhận báo giá về sản phẩm .

van_bi_dieu_khien_khi_nen_tac_dong_don_mat_bich

2. Thông số kỹ thuật van bi điều khiển khí nén tác động đơn

  • Kích thước van : DN15, DN20, DN40, DN50, DN65, DN80, DN100, DN125, DN150
  • Chất liệu : inox 304, inox316 , nhựa PVC, UPVC ...
  • Bộ khí nén : tác động đơn (hợp kim nhôm)
  • Kiểu lắp : lắp ren, lắp bích
  • Hoạt động : tuyến tính, on/off
  • Áp lực làm việc : PN10, PN16, PN25
  • Áp lực khí nén : 0 - 8 bar
  • Nhiệt độ làm việc : -10 - 200 độ C
  • Xuất xứ : Đài Loan, Hàn Quốc, Thụy Sĩ ...
  • Bảo hành : 12 tháng

van_bi_nhua_tac_dong_don

3. Cấu tạo và nguyên lý hoạt động van bi điều khiển khí nén tác động đơn

3.1. Van bi

*Cấu tạo :

  Van bi (Ball valve) bao gồm có thân van, gioăng, trục ty ... bên trong thân van có một quả bóng (bi) có lỗ rỗng dùng để kiểm soát dòng chảy. Thân van được làm từ các chất liệu : gang, thép, inox, nhựa ... phù hợp để kết nối với nhiều bộ điều khiển : điều khiển khí nén, điều khiển điện, tay gạt, tay quay ... Van bi có nhiều loại : van bi lắp ren, van bi mặt bích, van bi 2 ngã, van bi 3 ngã ... thích hợp để sử dụng trong nhiều hệ thống .

*Nguyên lý hoạt động :

  Quả bi rỗng (Ball vavle) được kết nối với bộ điều khiển thông qua trục van. Khi cấp một lực vào bộ điều khiển, trục van sẽ xoay 1 góc 90 độ làm quả bi xoay theo van mở và ngược lại khi ngừng cấp lực hoặc tác động 1 lực ngược lại van sẽ đóng .

3.2. Bộ điều khiển khí nén tác động đơn

dau_khi_nen_tac_dong_don

*Cấu tạo :

Bộ điều khiển khí nén tác động đơn (Single acting pneumatic) được cấu tạo từ lò xo đàn hồi được kết nối với trục thông qua 1 bộ phần truyền động . Bộ điều khiển được làm từ hợp kim nhôm cao cấp thích hợp sử dụng trong các hệ thống tự động .

*Nguyên lý hoạt động :

Bộ điều khiển khí nén tác động đơn sử dụng bộ lò xo tự động phản hồi. Khi ta cấp khí nén vào đầy bộ điều khiển lò xo sẽ nén lại làm trục van  xoay 1 góc 90 độ van mở , ngược lại khi xả hết khí nén lò xo giãn ra trục van về vị trí ban đầu van đóng .

4 . Ưu điểm van bi điều khiển khí nén tác động đơn

Van bi điều khiển khí nén tác động đơn sở hữu nhiều ưu điểm vượt trội so với van bi tay gạt, van bi tay quay :

  • Điều khiển tự động bằng bộ điều khiển khí nén(không tốn sức người).
  • Thời gian đóng mở nhanh 1-2s.
  • Dễ dàng vận hành và kiểm soát quá trình hoạt động bằng đồng hồ đo áp suất ...
  • Đa dạng kích thước, dễ dàng lắp đặt, bảo trì phù hợp với nhiều hệt hống.
  • Van lắp kiểu ren, lắp kiểu bích có độ kín cao, chống rò rỉ .
  • Sử dụng trong hệ thống ăn mòn bằng van inox, van nhựa.
  • Giá thành rẻ hơn so với van bướm điều khiển khí nén, van cầu điều khiển khí nén ...

Tuy nhiên, van bi điều khiển khí nén tác động đơn vẫn không thông dụng bằng van bi điều khiển khí nén tác động kép.

van_bi_inox_dieu_khien_khi_nen_tac_dong_don

5 . Ứng dụng van bi điều khiển khí nén tác động đơn

Van bi điều khiển khí nén tác động đơn được ứng dụng trong nhiều lĩnh vực khác nhau như công nghiệp, nông nghiệp, thực phẩm, đồ uống, dân sinh ... Và phù hợp để sử dụng trong các hệ thống tự thống tự động hóa :

  • Van bi inox điều khiển khí nén tác động đơn sử dụng trong hệ thống cấp thoát nước( sạch, thải...) , hệ thống bể bơi, sản xuất hóa chất ...
  • Van bi nhựa điều khiển khí nén tác động đơn sử dụng trong các hệ thống dân sinh, hệ thống tưới tiêu ...
  • Van bi điều khiển khí nén tác động đơn 3 ngã sử dụng trong lĩnh vực công nghiệp , hệ thống xử lý khí , hơi của các nhà máy ...
  • Van bi điều khiển khí nén tác động đơn lắp bích sử dụng trong đường ống xử lý nước sạch, thải, hệ thống chăn nuôi ...

Ngoài ra, van bi điều khiển khí nén tác động đơn còn được sử dụng nhiều trong các nhà máy chế biến thực phẩm, sản xuất đồ uống : rượu, bia, nước ngọt, nước khoáng ...
