Van bướm điều khiển khí nén tác động kép

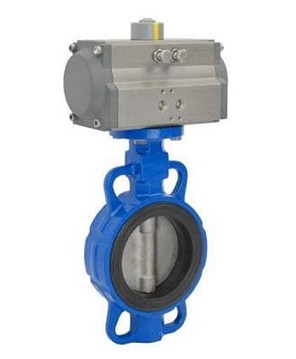

van-buom-dieu-khien-khi-nen-tac-dong-kep - ảnh nhỏ  1
Van bướm điều khiển khí nén tác động kép

Van bướm điều khiển khí nén tác động kép

Mua hàng: 0965 241 836

  • Kích thước: DN40 - DN500
  • Vật liệu: Inox, gang, thép, nhựa
  • Áp lực làm việc: 0 - 16 bar
  • Áp lực khí nén: 0 - 8 bar
  • Kiểu đóng mở: On/Off hoặc Tuyến Tính 4 - 20mA
  • Kiểu bộ khí: Double Acting
  • Nhiệt độ làm việc: 0 - 250 độ C
  • Môi trường sử dụng: Nước, hơi, khí, dầu, gas, hóa chất
  • Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc

Lượt xem: 10993

Đánh giá 1 lượt đánh giá

Mã sản phẩm: Van bướm điều khiển khí nén tác động kép

I. Van bướm điều khiển khí nén tác động kép là gì ?

 Van bướm điều khiển khí nén tác động kép là thiết bị sử dụng để đóng mở điều tiết lưu lượng của lưu chất lỏng, khí, hơi, hạt rắn cho các nghành công nghiệp sản xuất giấy, bột, nước sinh hoạt, xi măng, than đá, luyện kim, thức ăn chăn nuôi và các hệ xử lý và truyền dẫn nước cho các hệ thống dân sinh, nhà máy...

Van bướm điều khiển khí nén tác động kép là thiết bị hoạt động bằng áp lực từ máy nén khí. Van bướm khí nén có thể điều khiển từ xa thông qua bộ khí nén (pnuematic actutor) áp lực khí nén từ 0 - 8 bar và 1 thân van bướm.

Van bướm điều khiển khí nén tác động kép loại dạng van bướm có kiểu tác động 2 lần hơi vào bộ khí nén để cho van đóng mở hay còn gọi là dual action actutor. Muốn cho van mở thì cấp khí nén vào, muốn cho van đóng thì cấp khí nén vào. Do bộ khí nén tác động kép không có lò xo nên khi không có khí nén góc mở của van sẽ giữ nguyên vị trí.

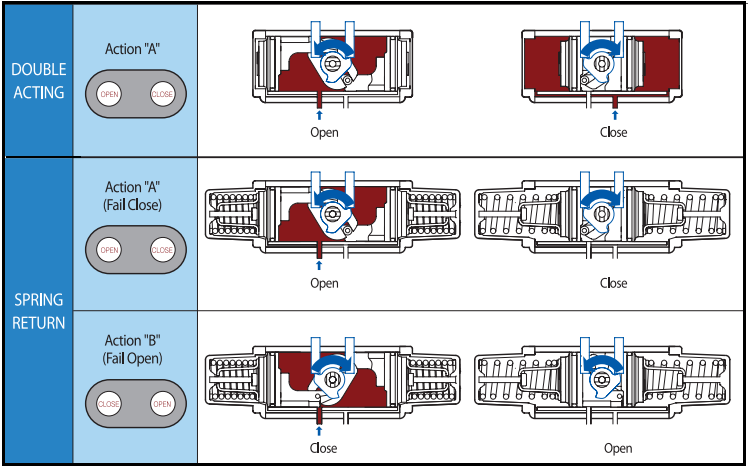

bộ điều khiển khí nén tác động kép

Hiện nay công ty cung cấp và phân phối van bướm - van bướm điều khiển khí nén tác động kép của Hàn Quốc, Đài Loan, Malaysia, Italia. Cam kết hàng chất lượng cao, hàng đẹp, giá cạnh tranh, bảo hành 1 năm. Liên hệ ngay để được tư vấn lắp đặt và báo giá chuyển giao công nghệ tốt nhất.

II. Thông số van bướm điều khiển khí nén tác động kép

*Thông số kỹ thuật bộ khí nén tác động kép:

  • Vật liệu: Hợp kim nhôm
  • Áp lực khí nén: 0 - 8 bar
  • Nhiệt độ làm việc: 60 độ C
  • Kiểu tác động: Tác động kép
  • Thời gian đóng mở: 1s - 2s
  • Xuất xứ: Hàn Quốc, Đài Loan, Châu Âu
  • Thiết bị đóng mở: Tuyến tính Positioner control valve 4 - 20mA
  • Thiết bị thông báo: Bộ hiển thị đóng mở Limit Switch Box tín hiệu
  • Thiết bị điều khiển điện: Van điện từ Solenoid valve 12v, 24v, 110v, 220v

*Thông số kỹ thuật van bướm:

  • Kích thước van bướm: 40A, 50A, 65A, 80A, 100A, 125A, 150A, 200A, 250A, 300A, 350A, 400A, 500.
  • Vật liệu: Inox 304, gang, thép, nhựa
  • Áp lực bar: 16bar, 25bar
  • Nhiệt độ làm việc: -10 độ C ~ 250 độ C
  • Kiểu kết nối: Kẹp wafer hoặc liền 2 mặt bích
  • Tiêu chuẩn kết nối: BS, DIN, ANSI, JIS
  • Môi trường làm việc: Nước, khí, dầu, gas
  • Xuất xứ: Hàn Quốc, Đài Loan, Châu Âu

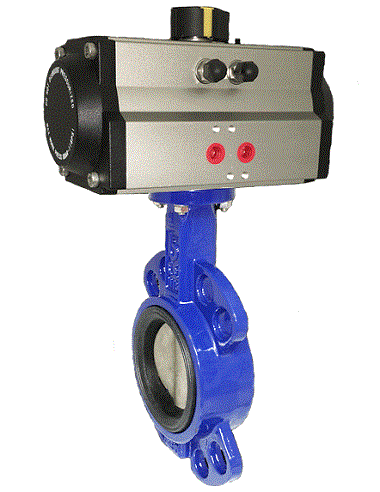

van bướm khí nén tác động kép

Trên đây là các thông số cơ bản về dòng van bướm điều khiển khí nén tác động kép, quý khách hàng tìm hiểu thêm về các sản phẩm liên quan:

  • Van bướm inox điều khiển khí nén tác động kép
  • Van bướm gang điều khiển khí nén tác động kép
  • Van bướm thép điều khiển khí nén tác động kép
  • Van bướm nhựa điều khiển khí nén tác động kép
  • Van bướm vi sinh điều khiển khí nén tác động kép

Hãy liên hệ trực tiếp để tư vấn lắp đặt và báo giá chi tiết. Trên đây là các thông số chung, mời quý khách tham khảo thêm về dòng van bướm khí nén tác động kép !

II. Cấu tạo và nguyên lý hoạt động của van bướm điều khiển khí nén tác động kép

*Cấu tạo của van bướm điều khiển khí nén tác động kép

Van bướm điều khiển khí nén tác động kép bao gồm 2 thành phần chính:

  • Phần bộ khí nén tác động kép
  • Phần thân van bướm

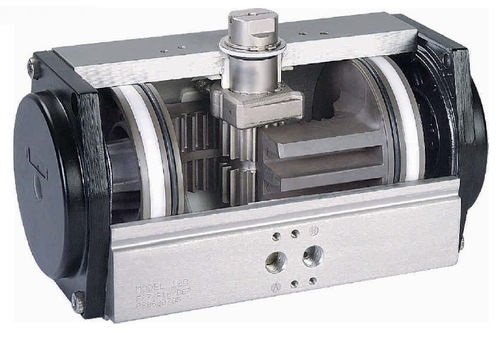

bộ truyền động khí nén tác động kép

Phần bộ khí nén tác động kép

Bộ khí nén tác động là dạng không có lò xo phản hồi. Nó được thiết kế trên thân với 2 lỗ khí đi vào.

Bộ khí nén được làm từ hợp kim nhôm đúc nguyên khối tiêu chuẩn IP67, IP68. Bộ khí nén có thể lắp cho các thân van bướm và van bi tùy từng kích thước đều có bộ đầu khí tương ứng. Khi gắn thêm van điện từ chia khí nén chúng ta có thể điều khiển hơi khí đi vào bộ khí nén bằng điện.

Phần van bướm

Thân van bướm được làm từ inox, gang, thép hoặc nhựa. Là dạng cánh bướm nên nó phù hợp với điều tiết lưu lượng lớn nhỏ. Chịu được áp lực cao, chịu được nhiệt độ cao và môi trường hóa chất ăn mòn. Thiết kế kết nối với đường ống dạng kẹp wefer, 2 mặt bích hoặc hàn clamp

*Nguyên lý hoạt động của van bướm điều khiển khí nén tác động kép

Van bướm điều khiển khí nén tác động kép hoạt động theo nguyên lý dựa vào áp lực hơi khí nén của máy nén khí.

Khi nguồn khí nén được cấp vào lỗ Open làm đẩy Piton bánh răng xoay, trục van xoay theo đồng thời cánh bướm xoay theo góc tương ứng mở van. Ngược lại chúng ta cấp khí nén vào lỗ Close Piton bánh răng xoay, trục van xoay theo đồng thời cánh bướm xoay theo góc tương ứng đóng van.

IV. Ứng dụng của van bướm điều khiển khí nén khí nén tác động kép

 Van bướm điều khiển khí nén tác động kép được ứng dụng rộng rãi cho các hệ thống truyền dẫn khí nén, nước, hơi nóng, hóa chât ăn mòn, môi trường độc hại. Lựa chọn đúng loại van bướm ứng dụng cho hệ thống quyết định đến tuổi thọ, sự ổn định, hiệu quả và quyết định đến sự thành công hay không của toàn bộ hệ thống.

Ứng dụng cho các hệ thống nhà máy và ngành xây dựng:

  • Nhà máy xử lý nước, xi măng, thủy điện, gỗ, thép, than đá, chế biến thực phẩm, dược phẩm, thức ăn, đồ uống..
  • Hệ thống máy bơm tưới tiêu, hệ thống bơm PCCC, hệ thống điều hòa không khí chiler

Ứng dụng của từng dạng van bướm điều khiển khí nén tác động kép:

  • Van bướm inox điều khiển khí nén: Nước đa dụng, hóa chất ăn mòn, hơi nóng 180 độ C
  • Van bướm gang điều khiển khí nén: Nước đa dụng, khí nén
  • Van bướm thép điều khiển khí nén: Nước đa dụng, dầu nóng 200 độ C, hơi nóng 200 độ C
  • Van bướm nhựa điều khiển khí nén: Hóa chất ăn mòn, nước đa dụng

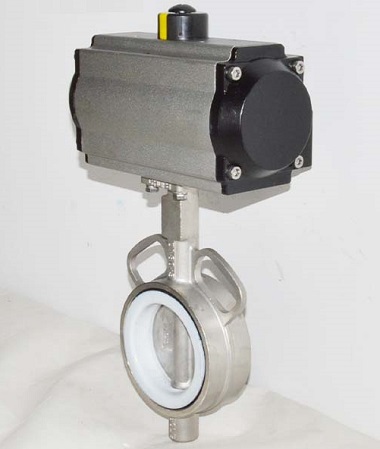

van bướm inox điều khiển khí nén tác động kép

V. Ưu nhước điểm của van bướm điều khiển khí nén tác động kép

Tìm hiểu xem van bướm điều khiển khí nén tác động kép có nhưng ưu điểm gì?

  • Ưu điểm: Điều khiển tự động thay thế sức người
  • Ưu điểm: Đóng mở nhanh 1 giây - 2 giây
  • Ưu điểm: Lắp đặt ở nhiều vị trí xa, không gian ít và môi trường độc hại
  • Ưu điểm: Tiết kiệm nhiên liệu, bảo vệ môi trường
  • Ưu điểm: Thiết kế cánh bướm phù hợp với điều tiết lưu lượng lớn nhỏ

Vậy van cánh bướm khí nén tác động kép có những hạn chế gì?

  • Hạn chế: Luôn luôn cần có hơi khí nén để cho van hoạt động
  • Hạn chế: Bộ khí nén không thế ngâm dưới nước và tiếp xúc trực tiếp với lưu chất
  • Hạn chế: Khi đóng mở khí nén gây ra tiếng ồn chúng ta có thể dùng nút bịt giảm thanh
  • Hạn chế: Van bướm không nên sử dụng cho các hệ thống bột khô, bột cứng

VI. Những dạng van bướm điều khiển khí nén tác động kép hiện nay chúng tôi đang cung cấp

*Van bướm điều khiển khí nén tác động kép - dạng tuyến tính 4 ~ 20mA

Đây là dòng van bướm khí nén đóng mở được các góc nhất định được sử dụng để điều tiết lưu lượng lớn nhở, điều tiết nhiệt độ, điều tiết áp xuất cho các hệ thống truyền dẫn, sản xuất, cung cấp nhiên liệu.

Vậy bộ khí nén tuyến tính là gì? (Positionner - 4 ~ 20mA) Là bộ tuyến tính, điều tiết lưu lượng khí nén đến bộ tác động khí nén từ đó tạo ra các góc mở khác nhau theo yêu cầu. Bộ này được nhận tín hiệu 4 ~ 20mA từ 1 thiết bị cảm biến nào đó có thể là cảm biến nhiệt độ, cảm biến áp suất, cảm biến lưu lượng từ đó nó nhận lệnh và điều tiết số lượng khí nén vào buồng chứa khí nén của bộ Pnuematic.

Chú ý: Chúng tôi cung cấp van bướm điều khiển khí nén tuyến tính theo bộ hoặc cấp rời từng bộ phận để quý khách có thể thay thế sữa chữa hoặc sử dụng vào ứng dụng khác nhau.

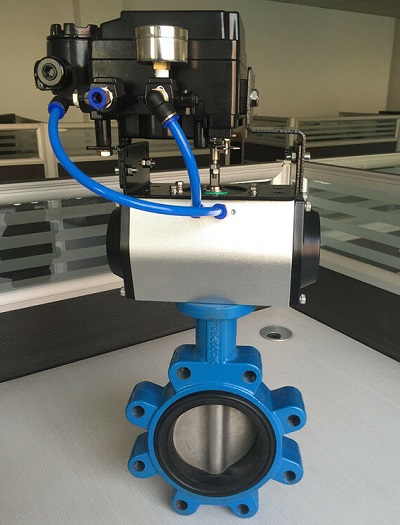

van bướm tuyến tính điều khiển khí nén tác động kép

  • Đường kính: DN50 - DN500
  • Vật liệu: Inox, gang, thép, nhựa
  • Điều khiển dang: Tuyến tính 4 ~ 20mA
  • Áp lực khí nén: 0 ~ 8 bar
  • Áp lực làm việc: 16 bar - 25 bar
  • Nhiệt độ làm việc: - 10 ~ 300 độ C
  • Môi trường sử dụng: Nước, khí, dầu, gas

*Van bướm nhựa điều khiển khí nén tác động động kép Đài Loan

Ưu điểm dòng van bướm nhựa khí nén là sử dụng cho các môi trường nước sạch, hóa chất ăn mòn như axit đậm đặc, bazo và phần thân có thể ngâm hoàn toàn dưới nước. Van bướm nhựa hiện nay chúng tôi đang cung cấp có nhựa: PVC, UPVC, CPVC

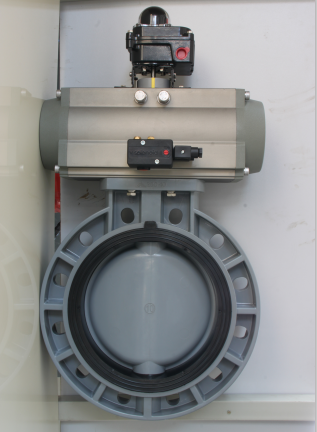

van bướm nhựa điều khiển khí nén tác động kép đài loan

  • Cỡ size: DN50 - DN500
  • Chất liệu:Nhựa Pvc, Upvc, Cpvc
  • Chức năng: Tuyến tính 4 ~ 20mA
  • Áp lực khí nén: 0 ~ 8 bar
  • Áp lực bar: 10 bar
  • Nhiệt độ sử dụng: - 5 ~ 100 độ C
  • Họat động sử dụng: Nước đa dụng, hóa chất ăn mòn

*Van bướm inox điều khiển khí nén tác động kép Hàn Quốc

Dòng van bướm inox điều khiển khí nén hiện đang là sản phẩm ưu chuộng của hầu hết các hệ thống bởi thiết kế thân van inox 304  và lớp đệm teflon (PTFE) nó sử dụng hầu như tất các môi trường nhiệt độ cao 200 độ C, hóa chất ăn mòn, khí nén áp cao, nước sạch sản xuất... trên các hệ thống hiện nay.

van cánh bướm inox điều khiển khí nén tác động kép

  • Kích thước: 50A - 500A
  • Chất liệu: Inox 304, 316
  • Chức năng: Tuyến tính 4 ~ 20mA
  • Áp lực khí : 0 ~ 8 bar
  • Áp lực bar: 10 bar
  • Nhiệt độ sử dụng: - 10 ~ 200 độ C
  • Họat động sử dụng: Nước, dầu, khí, gas, hóa chất
