Van bướm khí nén tuyến tính | Positioner valve

van-buom-khi-nen-tuyen-tinh-positioner-valve - ảnh nhỏ  1
Van bướm khí nén tuyến tính | Positioner valve

Van bướm khí nén tuyến tính | Positioner valve

Mua hàng: 0965 241 836

THÔNG SỐ KỸ THUẬT

  • Kích cỡ van: DN40 – DN300
  • Vật liệu cấu tạo: inox 304, inox 316, gang, nhựa, thép, inox vi sinh
  • Hoạt động: đóng mở tuyến tính(0 độ đến 90 độ)
  • Kiểu lắp: bích, lug, wafer tai
  • Nhiệt độ làm việc: -5 độ C đến 200 độ C
  • Áp lực làm việc: PN16, PN25
  • Môi trường làm việc: nước, dung dịch, khí, hóa chất, hơi
  • Xuất xứ: Hàn Quốc, Trung Quốc, Đài Loan, Nhật Bản, Châu âu
  • Bảo hành: 12 tháng

Lượt xem: 8704

Đánh giá 1 lượt đánh giá

1. Van bướm khí nén tuyến tính(Positioner valve) là gì?

   Van bướm khí nén tuyến tính tên tiếng anh Positioner pneumatic butterfly valve là loại van được lắp đặt thêm bộ tuyến tính Positioner giúp van có thể hoạt động đóng mở theo nhiều góc độ khác nhau từ 0 ~ 90 độ. Van bướm khí nén tuyến tính sử dụng tín hiệu 4 ~ 20mA hoặc 0 ~ 10VDC dùng để điều tiết các dòng chảy lưu chất giúp lưu chất đi qua van nhiều hay ít, nhanh hoặc chậm.

   Van bướm khí nén tuyến tính(Positioner valve) có nhiều kích cỡ và chất liệu khác nhau được sử dụng trong nhiều hệ thống thiết bị lớn nhỏ bằng các kiểu lắp đặt mặt bích, wafer, lug. Van bướm khí nén tuyến tính(Positioner valve) được chúng tôi nhập từ nhiều nước lớn Đài Loan, Hàn Quốc, Trung Quốc, Nhật Bản với chất lượng tốt, giá thành rẻ và được bảo hành 12 tháng.

van_buom_khi_nen_tuyen_tinh_positioner_valve

2. Thông số kỹ thuật van bướm khí nén tuyến tính

  • Kích cỡ van: DN40 – DN300
  • Vật liệu cấu tạo: inox 304, inox 316, gang, nhựa, thép, inox vi sinh
  • Gioăng, đệm làm kín: PTFE, Teflon, EPDM, Viton
  • Đầu điều khiển: dạng tác động đơn, dạng tác động kép
  • Hoạt động: đóng mở tuyến tính(0 độ đến 90 độ)
  • Kiểu lắp: bích, lug, wafer tai
  • Nhiệt độ làm việc: -5 độ C đến 200 độ C
  • Áp lực làm việc: PN16, PN25
  • Môi trường làm việc: nước, dung dịch, khí, hóa chất, hơi
  • Xuất xứ: Hàn Quốc, Trung Quốc, Đài Loan, Nhật Bản, Châu âu
  • Bảo hành: 12 tháng

3. Cấu tạo van bướm khí nén tuyến tính(Positioner valve)

3.1. Van bướm

   Van bướm là bộ phận quan trọng được sử dụng để lắp đặt và làm việc trực tiếp với các hệ thống, thiết bị, cho hoặc ngăn các lưu chất đi qua van. Van bướm có cấu tạo đơn giản gồm các bộ phận được lắp với nhau mỗi bộ phận sẽ có một chức năng riêng như:

  • Thân van bướm ngoài được đúc nguyên khối từ chất liệu inox, gang, nhựa, thép hoặc vi sinh để bảo vệ cố định các bộ phận bên trong và dùng kết nối với các hệ thống, ống.
  • Trục van được làm được làm bằng thép, thép không gỉ dùng để kết nối đầu điều khiển và cánh bướm.
  • Gioăng làm kín được làm bằng chất liệu cao su EPDM, Teflon, Viton với nhiệm vụ chống rò rỉ lưu chất khi đi qua van.
  • Đĩa van, cánh bướm dùng để đóng hoặc mở, cho hoặc chặn các dòng chảy lưu chất.

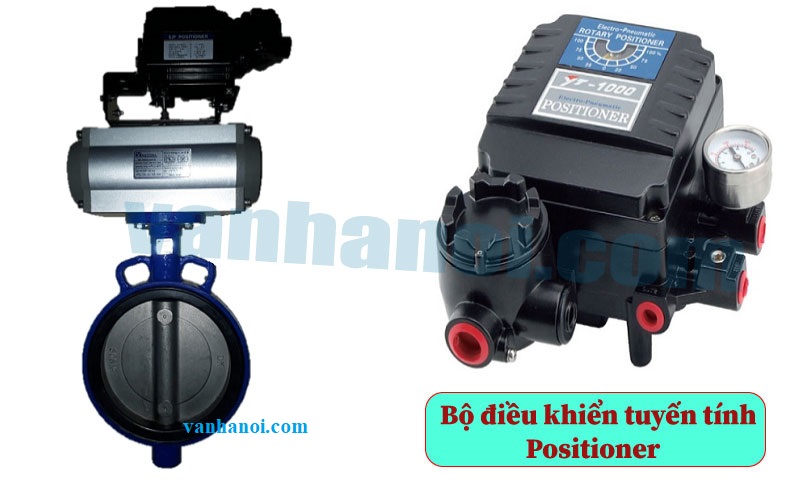

cau_tao_van_buom_khi_nen_tuyen_tinh_positioner_valve

3.2. Bộ điều khiển khí nén

   Bộ điều khiển khí nén là bộ phận quan được sử dụng để điều khiển hoạt động đóng mở tự động van bướm. Với thiết kế vỏ ngoài làm bằng hợp kim nhôm cao cấp giúp bảo vệ các bộ phận bên trong và chống lại các ảnh hưởng từ môi trường bên ngoài. Bên trong bộ điều khiển khí nén gồm nhiều bộ phận quan trọng như piston bánh răng dùng để tác lên trục van, các lỗ cấp và thoát khí, lò xo đàn hồi(bộ tác động đơn), các bộ phận này được kết nối với nhau và giúp thực hiện hoạt động đầu điều khiển.

  • Van bướm khí nén tác động đơn tuyến tính
  • Van bướm khí nén tác động kép tuyến tính

3.3. Bộ tuyến tính(Positioner valve)

   Bộ tuyến tính tên tiếng anh Positioner valve là bộ phận dùng để lắp đặt cho đầu điều khiển khí nén giúp van thực hiện hoạt động đóng mở van theo nhiều góc độ từ 0 ~ 90 độ. Bộ tuyến tính(Positioner valve) được lắp đặt trong nhiều loại van khí nén sử dụng chủ yếu cho các hệ thống điều tiết lưu chất lỏng đi qua van. Các bộ chính bộ tuyến tính(Positioner valve):

  • Torque motor
  • Vít điều chỉnh
  • Pilot valve
  • Bảng mạch điện
  • Thân bảo vệ
  • Đồng hồ áp suất

dau_dieu_khien_tuyen_tinh_positioner

4. Các kiểu hoạt động van bướm khí nén tuyến tính(Positioner valve)

   Van bướm khí nén tuyến tính(Positioner valve) hoạt động khá đơn giản, cấp khí nén vào đầu điều khiển để thực hiện hoạt động đóng mở van. Khí nén sẽ được cấp vào bộ tuyến tính, khiến bộ tuyến tính chuyển động vào tác động vào bộ khí nén, tùy vào góc cài đặt của người vận hành mà bộ điều khiển sẽ xoay trục theo góc độ được cài sẵn và khiến cánh mở bằng đúng góc độ đấy. Ngược khi xả khí nén hoặc ngưng hoạt động van đóng.

Xem thêm nguyên lý hoạt động tại: van bướm điều khiển khí nén.

5. Van bướm inox khí nén tuyến tính

   Van bướm inox khí nén tuyến tính tiếng anh Positioner pneumatic stainless steel butterfly valve là loại van chuyên sử dụng cho các hệ thống điều tiết lưu chất lỏng như nước muối, nước thải, nước biển, lưu chất dung dịch ăn mòn. Các sản phẩm van bướm inox khí nén tuyến tính được làm bằng chất liệu inox 304, inox 316 sử dụng bộ tuyến tính để giúp van điều tiết được lưu lượng dòng chất chảy qua van.

  • Van bướm inox khí nén lắp bích tuyến tính
  • Van bướm inox khí nén wafer tuyến tính
  • Van bướm inox khí nén lug tuyến tính

van_buom_inox_khi_nen_tuyen_tinh_positioner_valve

6. Van bướm gang khí nén tuyến tính

   Van bướm gang khí nén tuyến tính(Positioner pneumatic cast iron butterfly valve) là dòng van thông dụng được làm bằng chất liệu thân gang cánh gang hoặc thân gang cánh inox và được điều khiển đóng mở bằng bộ điều khiển khí nén tuyến tính. Van bướm gang khí nén tuyến tính thường có giá thành rẻ hơn và được sử dụng trong nhiều hệ thống, thiết bị đường ống hơn các dòng van khác.

  • Van bướm gang khí nén tuyến tính lắp bích
  • Van bướm gang khí nén tuyến tính wafer
  • Van bướm gang khí nén tuyến tính lug

van_buom_gang_khi_nen_tuyen_tinh_positioner_valve

7. Van bướm nhựa khí nén tuyến tính

   Van bướm nhựa khí nén tuyến tính(Positioner pneumatic plastic butterfly valve) được sử dụng trong các môi trường lưu chất có chất ăn mòn như axit, bazo, muối, kiềm thường được dùng trong các lưu chất lỏng, dung dịch, hóa chất. Van bướm nhựa khí nén tuyến tính được làm bằng các chất liệu nhựa UPVC, UPVC, PPH, CPVC và được hoạt động đóng mở tự động nhờ bộ điều khiển khí nén tuyến tính.

  • Van bướm nhựa khí nén tuyến tính nối bulong
  • Van bướm nhựa khí nén tuyến tính lắp bích

van_buom_nhua_khi_nen_tuyen_tinh_positioner_valve

8. Van bướm vi sinh khí nén tuyến tính

   Van bướm vi sinh khí nén tuyến tính thường được sử dụng chủ yếu trong các môi trường lưu chất nước sạch, xử lý nước, lưu chất sạch dùng cho các hệ thống thiết bị sản xuất thực phẩm, dược phẩm trong các nhà máy sản xuất nước uống, nước ngọt, rượu bia. Thông thường van bướm vi sinh khí nén tuyến tính được làm bằng chất liệu inox 304 vi sinh, inox 316 vi sinh chuyên dùng cho lĩnh vực thực phẩm, dược phẩm.

  • Van bướm vi sinh khí nén tuyến tính nối hàn
  • Van bướm vi sinh khí nén tuyến tính clamp

9. Địa điểm và báo giá van bướm khí nén tuyến tính(Positioner valve)

   Van bướm khí nén tuyến tính(Positioner valve) được chúng tôi phân phối khắp thị trường cả nước đặc biệt là các tỉnh thành lớn như Hà Nội, TP.Hồ Chí Minh, Đà Nẵng. Các sản phẩm van bướm khí nén tuyến tính(Positioner valve) được chúng tôi nhập khẩu chính hãng từ nhiều nước lớn với đầy đủ giấy tờ, kiểu loại, mẫu mã và chất liệu sản phẩm. Đến với chúng tôi để nhận được những sản phẩm chất lượng nhất, dịch vụ tư vấn miễn phí, báo giá, vận chuyển nhanh và các sản phẩm được bảo hành 12 tháng.

Nguồn: vanhanoi.com
