Van bướm điều khiển khí nén tuyến tính

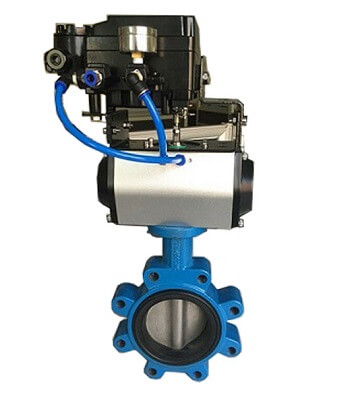

van-buom-dieu-khien-khi-nen-tuyen-tinh - ảnh nhỏ  1
Van bướm điều khiển khí nén tuyến tính

Van bướm điều khiển khí nén tuyến tính

Mua hàng: 0965 241 836

Thông số kỹ thuật

  • Dải sản phẩm : DN50 ~ DN600
  • Chất liệu chế tạo : Gang, thép, inox, nhựa...
  • Kiểu hoạt động : Đóng/mở theo góc
  • Kiểu kết nối : Lắp bích, wafer
  • Nhiệt độ làm việc : -20 - 220 độ C
  • Áp lực làm việc : PN10 - PN16 ( khí nén : 3 - 8 bar)
  • Môi trường làm việc : Hơi, nước, khí, dung dịch, hoá chất...
  • Xuất xứ : Đài Loan, Hàn Quốc ...
  • Bảo hành : 12 tháng

Lượt xem: 8557

Đánh giá 1 lượt đánh giá

1. Van bướm điều khiển khí nén tuyến tính là gì ?

 Van bướm điều khiển khí nén tuyến tính là thiết bị công nghiệp dùng để điều tiết, đóng mở các dòng lưu chất lưu thông qua đường ống. Van sử dụng được trong nhiều môi trường như lỏng, khí, hơi, rắn , dung dịch, hoá chất ... và được ứng dụng rộng rãi trong các nhà máy xử lý nước(sạch, thải), sản xuất giấy, xi măng, than đá, các trang trại chăn nuôi, hệ thống dân sinh ...

 Van bướm điều khiển khí nén tuyến tính sử dụng bộ điều khiển khí nén tự động đóng/mở theo góc. Sử dụng tín hiệu điều khiển 4 - 20 mA để điều khiển góc mở của van từ 0-90 độ đáp ứng được nhu cầu điều tiết lưu lượng dòng chảy qua van.

 Chúng tôi chuyên cung cấp các loại van bướm điều khiển khí nén - van bướm điều khiển khí nén tuyến tính với đa dạng mẫu mã và kích thước. Đảm bảo phục vụ tới khách hàng những sản phẩm tốt nhất, chất lượng nhất và giá rẻ nhất thị trường . Liên hệ để tư vấn và nhận báo giá ngay  !!!

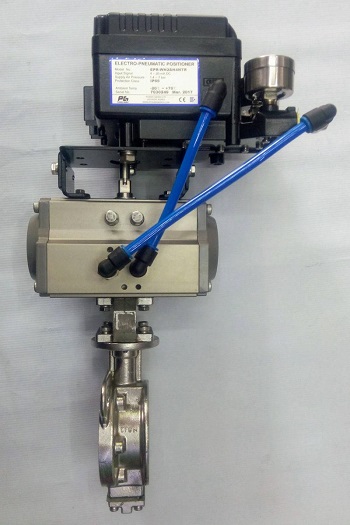

 van_buom_gang_dieu_khien_khi_nen_tuyen_tinh

2. Thông số kĩ thuật van bướm điều khiển khí nén tuyến tính

2.1. Thông số kĩ thuật van bướm

  • Kích thước van :  50A, 65A, 80A, 100A, 125A, 150A, 200A, 250A, 300A, 350A, 400A, 500A, 600A, 700A, 800A, 900A, 1000A, 1200A
  • Chất liệu van : Gang, gang dẻo , thép, inox, nhựa...
  • Áp lực làm việc : PN10, PN16
  • Nhiệt độ làm việc : 0 ~ 220 độ C
  • Kiểu kết nối : Lắp bích, wafer
  • Tiêu chuẩn mặt bích :  DIN, JIS, ANSI, BS, PN16
  • Môi trường làm việc : Nước sạch, nước thải, khí, hơi, dung dịch, hoá chất...
  • Xuất xứ : Đài Loan, Hàn Quốc, Nhật Bản
  • Bảo hành : 12 tháng

2.2. Thông số kĩ thuật bộ điều khiển khí nén

  • Chất liệu : Hợp kim nhôm đúc nguyên khối
  • Áp lực làm việc : 3 - 8 bar
  • Nhiệt độ làm việc : 80 độ C
  • Kiểu vận hành : Đóng mở theo góc
  • Thiết bị đóng mở : Tuyến tính 4 - 20mA (Positioner control valve)
  • Thiết bị thông báo : Bộ hiển thị đóng mở tín hiệu ( Limit Switch Box)
  • Thiết bị điều khiển điện : Van điện từ 12v, 24v, 110v, 220v (Solenoid valve)
  • Xuất xứ : Đài Loan, Hàn Quốc
  • Bảo hành : 12 tháng

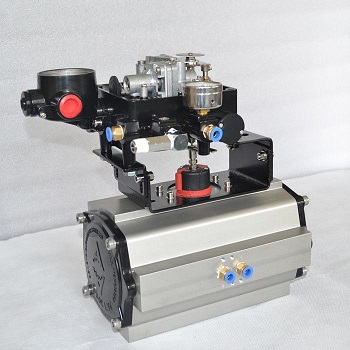

bo_dieu_khien_khi_nen_tuyen_tinh

Một số loại van bướm điều khiển tuyến tính phổ biến trên thị trường :

  • Van bướm điều khiển khí nén
  • Van bướm gang điều khiển khí nén tuyến tính
  • Van bướm inox điều khiển khí nén tuyến tính
  • Van bướm điều khiển khí nén tuyến tính hai mặt bích
  • Van bướm vi sinh điều khiển khí nén tuyến tính
  • Van bướm thép khiển khí nén tuyến tính

3. Cấu tạo và nguyên lý làm việc van bướm điều khiển khí nén tuyến tính

3.1. Cấu tạo van bướm điều khiển khí nén tuyến tính

Van bướm điều khiển khí nén tuyến tính gồm 2 phần chính :

  • Bộ điều khiển khí nén tuyến tính
  • Phần van bướm

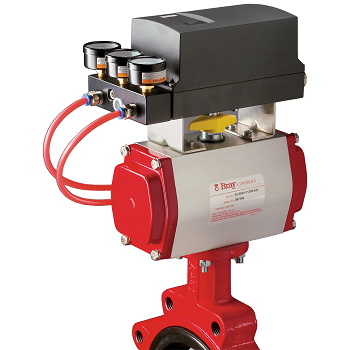

van_buom_khi_nen_tuyen_tinh

* Bộ điều khiển khí nén tuyến tính

 Bộ điều khiển khí nén được gắn thêm bộ tuyến tính Positionner giúp điều tiết lưu lượng khí nén từ đó tạo ra các góc mở theo mong muốn. Thiết bị đóng mở (Positionner) sử dụng tín hiệu 4 ~ 20mA từ các thiết bị cảm biến như cảm biến áp suất, cảm biến nhiệt độ, cảm biến lưu lượng từ đó nó sẽ điều tiết số lượng khí nén vào buồng chứa khí nén của bộ Pnuematic theo yêu cầu của người dùng .

Bộ điều khiển khí nén có 2 loại : Bộ điều khiển khí nén tác động đơnbộ điều khiển khí nén tác động kép.

* Phần van bướm

 Phần van bướm là phần giúp cho các dòng lưu chất đi qua, có dạng cánh bướm. Van bướm đa dạng về chất liệu và kích thước như thân gang, cánh inox, gioăng cao su EPDM, NBR ; thân thép, cánh thép/inox, gioăng cao su ; thân nhựa ; thân inox .v..v. chịu được nhiệt độ cao, áp suất lớn và phù hợp để sử dụng trong nhiều môi trường khác nhau.

3.2. Nguyên lý hoạt động van bướm điều khiển khí nén tuyến tính

 Van bướm điều khiển khí nén tuyến tính truyền một tín hiệu điều khiển 4 - 20 mA vào bộ khí nén làm cho trục của van bướm xoay theo các góc 0 - 90 độ đồng thời tạo ra các góc mở ở phần cánh bướm giúp van có thể điều tiết lưu lượng dòng chảy theo chỉ định của người dùng.

4. Ứng dụng van bướm điều khiển khí nén tuyến tính

Các ứng dụng phổ biến nhất của van bướm điều khiển khí nén tuyến tính là có thể chuyển đổi khí nén thành chuyển động cơ học. Các loại van bướm điều khiển khí nén tuyến tính đóng một vai trò quan trọng trong các ngành công nghiệp khác nhau. Dưới đây là một sô ứng dụng phổ biến của van:

  • Ứng dụng trong công nghiệp được sử dụng trong các hệ thống nhà máy xử lý nước đa dụng(ước sạch, thải...), nhà máy xi măng, gỗ, thép, than đá; nhà máy xăng , dầu , các dung dịch hoá chất ...
  • Ứng dụng trong lĩnh vực thực phẩm , đồ uống : các nhà máy về thực phẩm sử dụng đường ống nước, các nhà sản xuất nước khoáng, nước giải khát ...
  • Ứng dụng trong lĩnh vực nông nghiệp : sử dụng trong các hệ thống tưới tiêu cho rau củ quả, hệ thống xử lý nước thải của các khu chăn nuôi,...
  • Các ứng dụng khác của van bướm điều khiển khí nén tuyến tính cho tiêu dùng hộ gia đình, sử dụng trong các hệ thống máy bơm , các đường ống cung cấp nước sạch, đường ống nước thải cũng như các hệ thống cấp xả hơi , khí ...

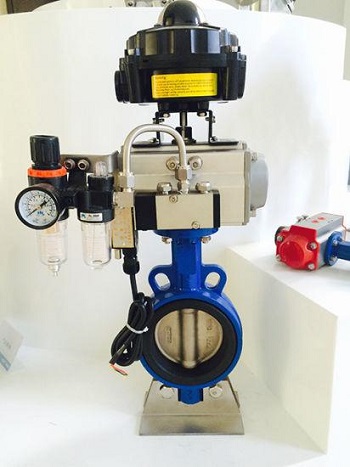

van_buom_vi_sinh_dieu_khien_khi_nen_tuyen_tinh

Chú ý : Liên hệ ngay để được tư vấn miễn phí về thông tin của sản phẩm và nhận báo giá ngay lập tức !!!

5. Ưu điểm và nhược điểm van bướm điều khiển khí nén tuyến tính

Van bướm điều khiển khí nén tuyến tính có khá nhiều ưu điểm bởi tính thông dụng và hiện đại của nó :

  •  Van đa dạng mẫu mã kích thước phù hợp với nhiều loại hệ thống đường ống
  •  Đóng mở được nhiều góc thay vì góc cố định như van bướm điều khiển khí nén on/off
  •  Sử dụng trong nhiều môi trường khác nhau như lỏng , khí , hơi , ăn mòn ...
  •  Điều khiển hoàn toàn tự động không tốn sức người
  •  Đóng mở an toàn,thời gian đóng mở nhanh 1 - 2s
  •  Chi phí cho 1 sản phẩm tương đối rẻ so với các dòng van bướm điều khiển khác hiện nay.

Van bướm điều khiển khí nén tuyến tính có khá ít nhược điểm, chủ yếu là giá thành so các loại van như van bi, van dao, van cầu, van cổng ...
