Van bướm điều khiển khí nén ON OFF

1. Van bướm điều khiển khí nén on/off là gì ?

Van bướm điều khiển khí nén ON/OFF là loại van bướm áp dụng lực khí nén của bộ điều khiển để đóng(100%), mở(100%) các dòng lưu chất lưu thông trên các đường ống . Nhờ bộ khí nén mà van có thể làm việc một cách hoàn toàn tự động mà không cần tốn sức người như van bướm tay gạt hay van bướm tay quay...

Van bướm điều khiển khí nén ON/OFF  không thể điều tiết theo nhiều góc độ giống van bướm điều khiển khí nén tuyến tính (điều tiết, điều chỉnh được nhiều góc độ) bởi nguyên lý đóng hoàn toàn và mở hoàn toàn của van.

Van bướm điều khiển khí nén ON/OFF được làm từ nhiều loại vật liệu tốt như : gang, thép, inox, nhựa... Vì thế, van có thể sử dụng được trong nhiều môi trường khác nhau : nước sạch, nước thải, dầu, khí thải, hoá chất, axit...

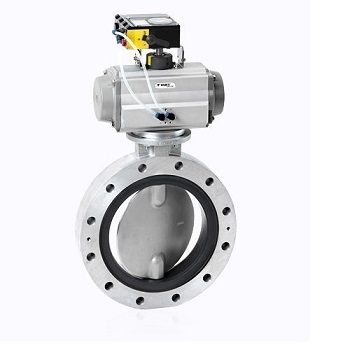

Van bướm điều khiển khí nén ON/OFF

2. Thông số kĩ thuật van bướm điều khiển khí nén ON/OFF

• Dải sản phẩm : DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200, DN1500
• Chất liệu chế tạo : Gang , thép, inox, nhựa PVC, UPVC,...
• Kiểu lắp : lắp kiểu bích
• Tiêu chuẩn mặt bích : JIS, DIN, BS, ANSI
• Nhiệt độ làm việc : -10 - 250 độ C
• Áp suất làm việc : PN10, PN16 (0~8bar)
• Môi trường làm việc : nước sạch, nước thải, khí thải, dầu, hoá chất...
• Xuất xứ : Đài Loan, Hàn Quốc
• Bảo hành : 12 tháng

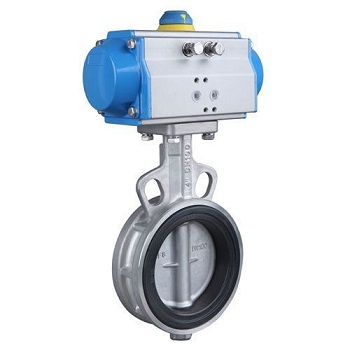

Van bướm điều khiển khí nén ON/OFF DN50

Các loại van bướm điều khiển khí nén ON/OFF mà công ty chúng tôi cung cấp :

• Van bướm điều khiển khí nén
• Van bướm điều khiển khí nén ON/OFF bằng inox
• Van bướm điều khiển khí nén ON/OFF bằng nhựa
• Van bướm điều khiển khí nén ON/OFF tác động đơn
• Van bướm điều khiển khí nén ON/OFF tác động kép

3. Cấu tạo và nguyên lý hoạt động của van bướm điều khiển khí nén ON/OFF

3.1. Cấu tạo của van bướm điều khiển khí nén ON/OFF

Van bướm điều khiển khí nén ON/OFF gồm có 2 phần : Phần thân van bướm và bộ điều khiển khí nén

*Phần thân van bướm

  Thân van bướm gồm có 2 phần chính đĩa van(cánh bướm) và bộ phận làm kín . Đĩa van(cánh bướm) được làm bằng gang, gang dẻo , inox, nhựa... dùng để định vị góc mở của van. Bộ phận làm kín hay còn gọi là gioăng làm kín được làm từ  Teflon, EPDM, PTFE, silicon... Ngoài ra , thân van còn có các bộ phận khác như trục van, bánh răng định vị, lỗ bulong(tuỳ vào kích cỡ van) ...

*Bộ điều khiển khí nén

  Bộ điều khiển khí nén gồm có 2 loại : bộ điều khiển khí nén tác động đơn và bộ điều khiển khí nén tác động kép. Tuỳ vào từng mục đích sử dụng của mình mà quý khách có thể lựa chọn các sản phẩm.

 Bộ điều khiển khí nén được làm từ hợp kim nhôm cao cấp có tác dụng cung cấp khí nén giúp cho van hoạt động. Bộ điều khiển khí nén được chúng tôi nhập khẩu trực tiếp từ các nước lớn như : Đài Loan, Hàn Quốc... với đa dạng mẫu mã và kích cỡ phù hợp với nhiều loại van, đặc biệt là van bướm và van bi.

Van bướm inox điều khiển khí nén ON/OFF

3.2. Nguyên lý hoạt động của van bướm điều khiển khí nén ON/OFF

Van bướm điều khiển khí nén ON/OFF tác động đơn

  Bộ điều khiển khí nén sẽ cung cấp khí nén cho van, khi cấp khí nén thì trục chính giữa sẽ quay một góc 90 độ sẽ khiến van mở ra , khi ngưng cấp khí nén(hết một chu kì) nó sẽ làm trục ngưng quay khiến cánh bướm quay lại một góc 90 độ van đóng lại . Nhờ nguyên lý này mà van bướm điều khiển khí nén ON/OFF tác động đơn có thể chuyển từ trạng thái đóng sang trạng thái mở và ngược lại .

Van bướm điều khiển khí nén ON/OFF tác động kép

  Đối với van bướm điều khiển khí nén ON/OFF tác động kép thì khí nén sẽ được cấp vào hai cửa . Khi cấp vào cổng thứ nhất của một van sẽ chuyển từ trạng thái mở sang đóng và ngược lại. Khi cấp vào của hai van sẽ quay về trạng ban đầu. Loại van này được sử dụng khá rộng rãi do tính đa dụng và giá thành rẻ hơn loại van tác động đơn.

4. Ứng dụng của van bướm điều khiển khí nén ON/OFF

  Với kinh nghiệm lâu năm trong ngành van công nghiệp, chúng tôi đang tích cực cung cấp các loại van điều khiển bướm khí nén ON/OFF cho tất cả các khách hàng trên khắp cả nước. Các sản phẩm của chúng tôi rất phù hợp để phục vụ cho nhu cầu đa dạng của các ngành công nghiệp khác nhau, các van này được sản xuất theo các tiêu chuẩn đặt ra của các ngành. Các van chúng tôi cung cấp được kiểm tra trên các thông số khác nhau bởi các chuyên gia chất lượng, để đảm bảo các sản phẩm tốt nhất đến tay khách hàng .

Van bướm nhựa điều khiển khí nén ON/OFF

 Một số ứng dụng của van bướm điều khiển khí nén ON/OFF là :

• Ứng dụng trong các hệ thống xử lý nước(sạch, nước thải...)
• Ứng dụng trong các hệ thống dầu, khí, gas....
• Ứng dụng trong các hệ thống cấp, xả liệu: than, vật liệu rắn, vật liệu lỏng...
• Ứng dụng trong các nhà máy gạch, nhà máy xi măng, trong các trang trại chăn nuôi , nhà máy dược phẩm, thực phẩm, đồ uống , nhà máy chế tạo , nhà máy sản xuất.v.vv..

5. Ưu điểm và nhược điểm của van bướm điều khiển khí nén ON/OFF

Vì van bướm điều khiển khí nén ON/OFF thông dụng nên nó sở hữu khá nhiều ưu điểm như :

• Đa dạng về kích cỡ, mẫu mã
• Dùng được trong nhiều loại môi trường
• Độ an toàn cao khi sử dụng
• Điều khiển tự động, thời gian đóng/mở nhanh
• Chi phí tương đối rẻ

Tuy vậy, van cũng còn tồn tại 1 vài nhược điểm : Không điều tiết theo nhiều góc độ được, van luôn phải được cấp khí nén,  bộ khí nén không tiếp xúc được với các lưu chất trong đường ống.
