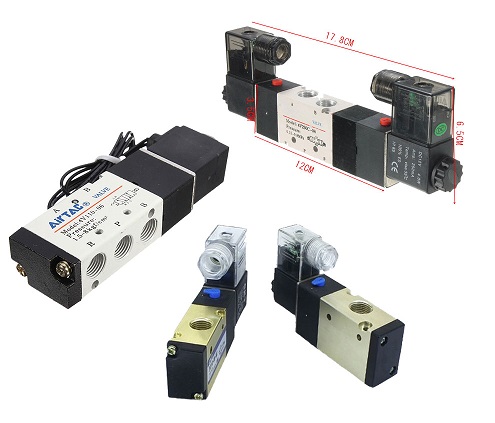

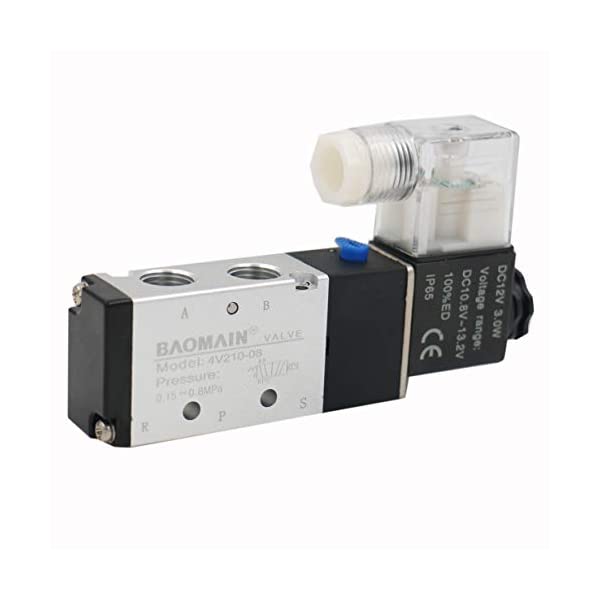

Van điện từ khí nén

1.Van điện từ khí nén là van gì?

Van điện từ khí nén là loại van hay một thiết bị dùng để điều tiết đóng mở lưu lượng các dòng lưu chất khí nén. Van thường có dạng chính : dạng van thường đóng – NC(ở trạng thái không cấp điện van đóng) và dạng thường mở - NO(ở trạng thái không cấp điện van mở) sử dụng điện áp từ 12V, 24VDC, 110VAC, 220VAC.

Van điện từ khí từ khí nén có các kích thước khá nhỏ gọn được phân thành nhiều loại van khí nén khác nhau như 5/2, 5/3, 4/3, 3/2, 2/2 phù hợp với nhiều loại hệ thống và thường được dùng để lắp đặt vào các đầu bộ điều khiển khí nén. Van được làm chủ yếu bằng chất liệu nhựa, gang, inox, thép,… được nhập khẩu chính hãng từ các nước lớn SMC – Nhật Bản, TPC – Hàn Quốc, Airtac – Đài Loan, JELPC – Trung Quốc, Mỹ...

Các tên gọi khác van điện từ khí nén :

• Van điện từ cho khí nén.
• Van điện từ hệ thống khí nén.
• Van điện từ khí nén tự động.

2.Thông số kỹ thuật van điện từ khí nén

• Kích cỡ van : DN10, DN15, DN 20 (17,15 mm - 21,34 mm - 26,67 mm).
• Chất liệu chế tạo : hợp kim nhôm, đồng, kẽm, gang.
• Phạm vi áp suất vận hành : 0.2 ~ 0.8 Mpa.
• Công suất tiêu thụ : AC = 4.8 / 4.4VA, 6 / 4.9VA, DC = 2W.
• Dải điện áp có sẵn  : ± 10%.
• Lớp cách nhiệt : F.
• Trọng lượng van : 203g ~ 338g.
• Điện áp : 12V, 24VDC, 110VAC, 220VAC.
• Áp lực khí nén : 1 MPa.
• Nhiệt độ làm việc : -5 ℃ ~ 50 ℃ (không đóng băng).
• Hãng sản xuất : Airtac, TPC, SMC, Festo, STNC, JELPC.
• Xuất xứ  : Đài Loan, Trung Quốc, Italya, Hàn Quốc, Mỹ.
• Bảo hành : 12 tháng.

3.Cấu tạo và nguyên lý làm việc van điện từ khí nén

Cấu tạo van điện từ khí nén

Van điện từ khí nén có nhiều loại, mỗi loại sẽ có những cấu tạo đặc trưng như sau :

• Van điện từ khí nén 5/2 là van có 5 cửa(lỗ), 2 vị trí.
• Van điện từ khí nén 5/3 là van có 5 cửa, 3 vị trí.
• Van điện từ khí nén 4/3 là van có 4 cửa, 3 vị trí.
• Van điện từ khí nén 4/2 là van có 4 cửa, 2 vị trí.
• Van điện từ khí nén 3/2 là van có 3 cửa, 2 vị trí.
• Van điện từ khí nén 2/2 là van có 2 cửa, 2 vị trí.

Các sản phẩm van điện khí nén đa dạng về kích thước NPS từ 1/4, 3/8, 1/2, 3/4 … được làm từ chất liệu hợp kim nhôm, đồng, gang, nhựa,…

Nguyên lý làm việc van điện từ khí nén

Van điện từ khí nén có nhiều kiểu van vì thế nguyên lý làm việc của mỗi kiểu cũng khác nhau, chủ yếu theo 2 dạng chính : dạng thường đóng NC – khi không có nguồn điện cấp vào van đóng và dạng thường mở NO – khi không có nguồn điện cấp vào van mở.

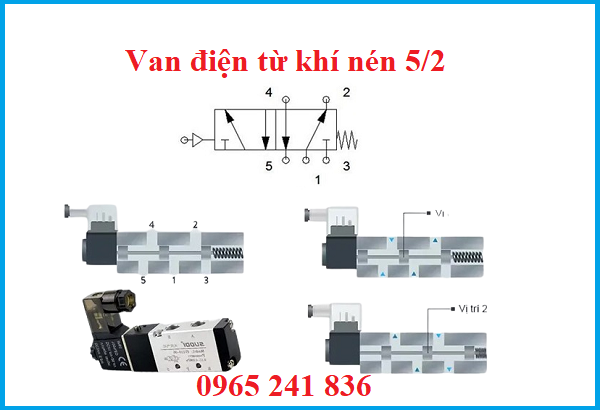

Van điện từ khí nén 5/2

Van điện từ khí nén 5/2 là loại van 5 cửa 2 vị trí gồm 1 cổng vào 2 cổng cấp khí và 2 cổng xả. Với thiết kế cổng cấp khí 1 thông với cổng xả 1 và cổng cấp 2 thông với cổng xả 2. Còn lại là 2 vị trí đóng mở cấp nguồn khí nén. Van 5/2 cũng sử dụng coil điện để điều khiển đóng mở tự động.

Van điện từ khí nén 5/2 có nguyên lý động đơn giản:

Cổng vào 1

Cổng cấp 1

Cổng cấp 2

Cổng xả 1

Cổng xả 2

Khi ở trạng thái không cấp điện cổng vào 1 sẽ thông với cổng cấp 1, cổng cấp 2 sẽ thông với cổng xả 2 và cổng xả 1 bị chặn lại không cho khí đi qua. Khi cấp điện áp 12V, 24V hoặc 220V vào thì piston trục sẽ chuyển động cổng vào 1 thông với cổng cấp khí 2, cổng cấp 1 thông với cổng xả 1 và cổng xả 2 được đóng lại. Đây cũng là lý do dòng này được gọi với tên là van đảo chiều khí nén 5/2.

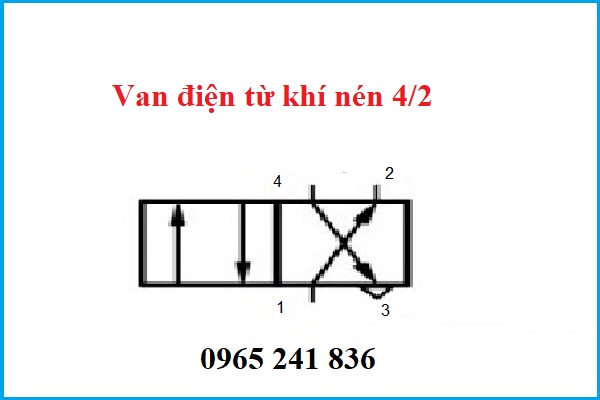

Van điện từ khí nén 4/2

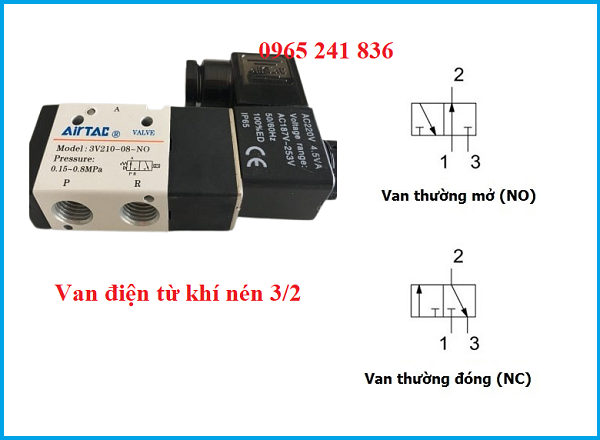

Van điện từ khí nén 3/2

Van điện từ khí nén 3/2 là van có 3 cổng và 2 vị trí. Với 3 cổng lần lượt là cổng vào cổng ra và cổng xả, 2 vị trí là vị trí đóng và mở. Van 3/2 thường có 2 dạng NO và NC có thiết kế đơn giản với phần thân, thanh trượt Piston và đầu coil điện đấu nối.

Nguyên lý hoạt động van điện từ 3/2 dựa theo 2 dạng NC và NO:

Cổng P1 cổng vào.

Cổng P2 cổng ra.

Cổng P3 cổng xả.

Van điện từ khí nén 3/2 NC(Normally Closed) là dạng van thường đóng, khi không cấp điện van luôn ở trạng thái đóng cổng vào P1 luôn luôn bị chặn, cổng P2 và cổng P3 luôn mở. Khi cấp nguồn điện vào coil lúc này thanh Piston được đẩy lên làm lò xo nén lại, cổng P1 mở ra khí nén đi vào và đưa lên P2, lúc này cổng xả P3 đóng lại van mở. Khi ngắt điện lò xo dãn ra về vị trí ban đầu cổng P2 sẽ thông với cổng P3 khí xả ra ngoài, cổng P1 đóng lại.

Van điện từ khí nén 3/2 NO(Normally Open) là dạng van thường mở, khi không có điện hoặc ngắt cổng P1 và P2 thông nhau, cổng P3 đóng không thông với P2. Khi cấp điện cổng P2 và P3 thông nhau, cổng P1 đóng lại không thông với P2.

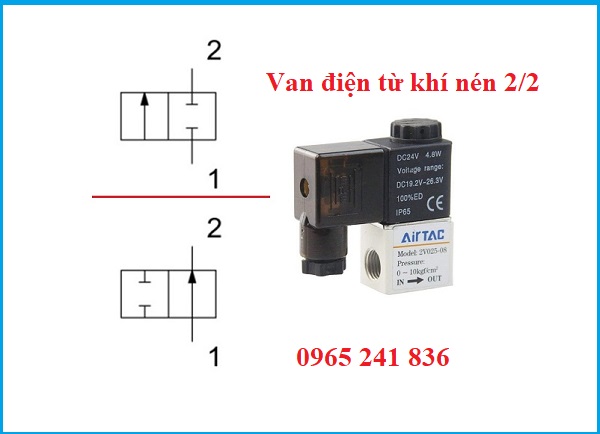

Van điện từ khí nén 2/2

Van điện từ khí nén 2/2 là dạng van có 2 cổng và 2 vị trí với 2 cổng ra vào tương ứng với 2 cổng đóng mở van. Van 2/2 sử dụng nguồn điện từ coil điều khiển với điện áp 12V, 24V, 110V, 220V giúp van hoạt động với nhiều hệ thống thiết bị.

Van điện từ khí nén 2/2 hoạt động dựa theo nguyên lý làm việc đơn giản, khi ở trạng thái không cấp điện van luôn đóng do thanh trượt Piston chặn lỗ khí không cho đi qua van, khi cấp điện vào coil sẽ sinh ra lực từ hút thanh Piston lên giúp khí đi vào cổng ra vào và được truyền đi cổng mở cung cấp khí nén đến thiết bị.

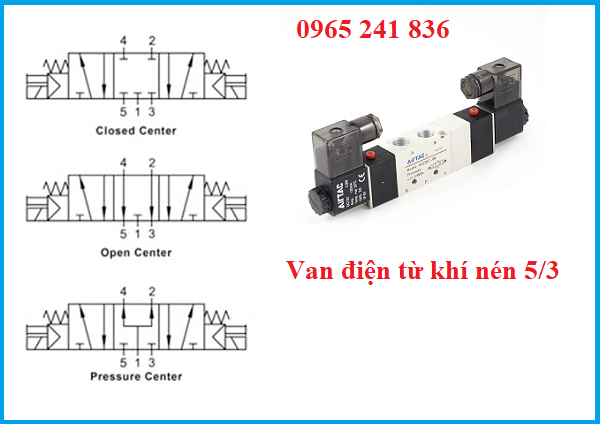

Van điện từ khí nén 5/3

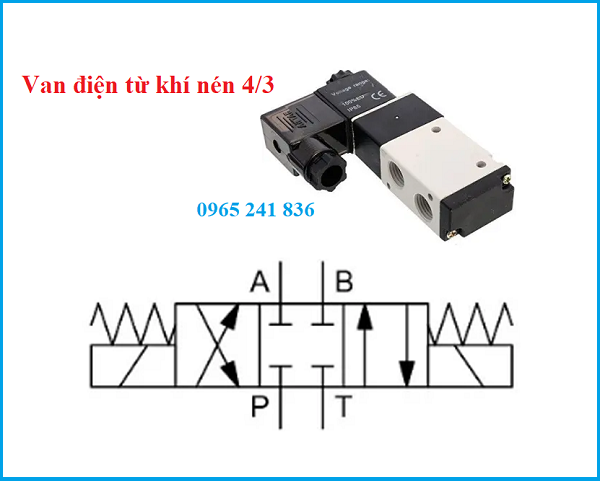

Van điện từ khí nén 4/3

Mời các bạn, cùng chúng tôi tìm hiểu video nguyên lý làm việc van điện từ khí nén :

4.Ứng dụng van điện từ khí nén

Van điện từ khí nén được sử dụng với mục đích chuyển hướng hay đảo chiều đóng mở nhằm cung cấp lượng khí nén giúp các hệ thống hoạt động(tự động).

Van điện từ khí nén thường được ứng dụng để lắp đặt cho các hệ thống khí nén, các đầu khí nén, các máy hơi, bộ điều khiển khí nén của van bướm, van bi, xinh lanh khí nén… để sử dụng trong các khu công nghiệp, khu dân sinh, các hệ thống nhà máy chế biến sản xuất, hệ thống PCCC,…

Van điện từ khí nén còn dùng để lắp đặt trên một số loại van khác như :

• Van bướm điều khiển khí nén
• Van cổng điều khiển khí nén
• Van cầu điều khiển khí nén
• Van bi điều khiển điện

5.Ưu điểm van điện từ khí nén

• Thiết bị đảo chiều, chuyển hướng đóng mở tốt cho các đầu khí nén, hệ thống khí nén.
• Áp dụng khí nén để điều khiển đóng mở hệ thống tự động.
• Chất liệu van bền bỉ, tuổi thọ cao làm việc được trong nhiểu môi trường.
• Đa dạng về kích thước, mẫu mã lắp đặt phù hợp trong nhiều hệ thống.
• Dùng lắp đặt cho các sản phẩm khí nén, bình khí nén, van điều khiển khí nén.
• Dễ dạng lắp đặt, thay thế và sửa chữa.
• Giá thành rẻ, chất lượng cao.

6.Các loại van điện từ khác mà chúng tôi cung cấp

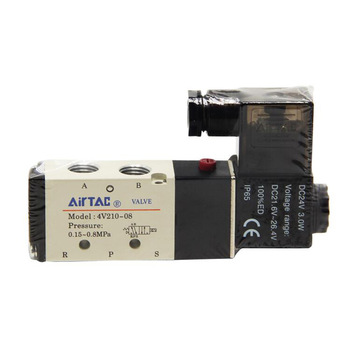

Van điện từ khí nén Airtac

Van điện từ khí nén Airtac gồm nhiều mã van khác nhau phù sử dụng cho nhiều thiết bị khí nén hiện nay như: 4V210, 4V310, 4M310, 4M210, 4V410, 4V420 và nhiều các mã khác nhau.

THÔNG SỐ KỸ THUẬT

• Kích thước van : DN10, DN15, DN 20.
• Chất liệu van : hợp kim nhôm, đồng, kẽm, gang.
• Kiểu van : NO, NC.
• Dạng van : 5/2, 5/3, 4/3, 3/2, 2/2.
• Điện áp:  12V, 24VDC, 110VAC, 220VAC.
• Áp lực khí nén : ~ 1 MPa.
• Nhiệt độ làm việc :  －5 ℃ ~ 50 ℃ .
• Xuất xứ : Airtac – Đài Loan.
• Bảo hành: 12 tháng.

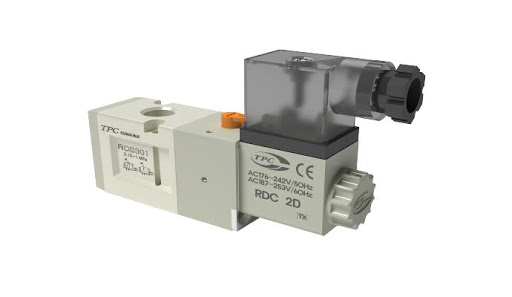

Van điện từ khí nén TPC

THÔNG SỐ KỸ THUẬT

• Kích cỡ van : DN10, DN15, DN 20.
• Nguyên liệu van : hợp kim nhôm, đồng, kẽm, gang.
• Kiểu van : NO, NC.
• Dạng van : 5/2, 5/3, 4/3, 3/2, 2/2.
• Điện áp:  12V, 24V, 110V, 220V.
• Áp lực khí nén : ~ 1 MPa.
• Nhiệt độ làm việc :  －5 ℃ đến 50 ℃ .
• Xuất xứ : TPC – Hàn Quốc.
• Bảo hành: 12 tháng.

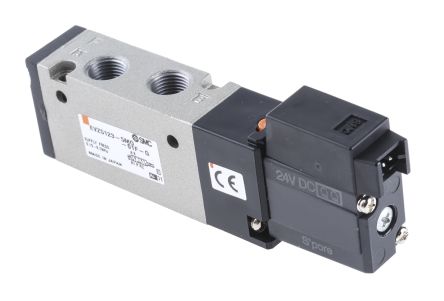

Van điện từ khí nén SMC

THÔNG SỐ KỸ THUẬT

• Kích thước NPS : 1/4, 3/8, 1/2, 3/4,
• Vật liệu cấu tạo : hợp kim nhôm, đồng, kẽm.
• Kiểu van : NC, NO.
• Loại van : 5/2, 5/3, 4/3, 3/2, 2/2.
• Điện áp:  12V, 24VDC, 110VAC, 220VAC.
• Áp lực khí nén : 1 MPa.
• Nhiệt độ làm việc :  －5 độ C ~ 50 độ C .
• Xuất xứ : SMC – Nhật Bản.
• Bảo hành: 12 tháng.

Van điện từ khí nén Festo

THÔNG SỐ KỸ THUẬT

• Dãi sản phẩm : DN10 - DN 20.
• Chất liệu : hợp kim nhôm, đồng, nhựa.
• Loại van : NO, NC.
• Phân van : 5/2, 5/3, 4/3, 3/2, 2/2.
• Điện áp làm việc :  12V, 24VDC, 110VAC, 220VAC.
• Áp lực khí nén : 1 MPa.
• Nhiệt độ làm việc :－5 ℃ ~ 50 ℃ .
• Hãng sản xuất : Festo.
• Bảo hành: 12 tháng.

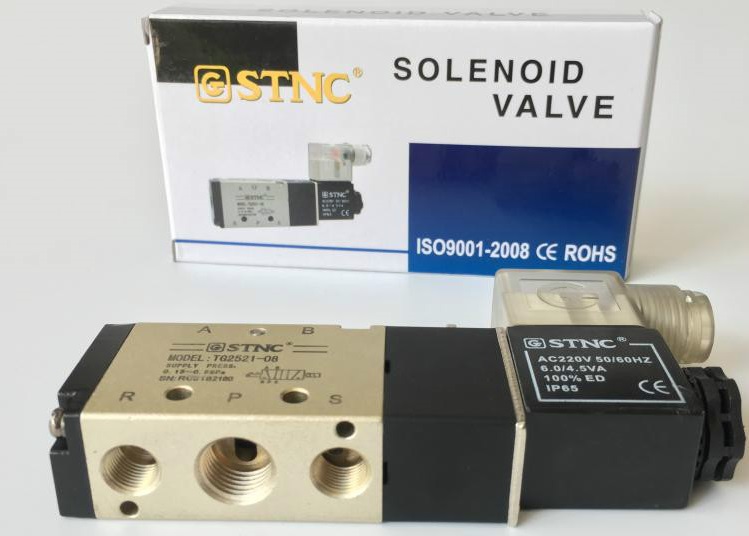

Van điện từ khí nén STNC

THÔNG SỐ KỸ THUẬT

• Sản phẩm : DN10, DN15, DN 20.
• Vật liệu van : hợp kim nhôm, đồng, kẽm, gang.
• Kiểu van : NO - thường mở, NC - thường đóng.
• Van : 5/2, 5/3, 4/3, 3/2, 2/2.
• Điện áp:  12V, 24VDC, 110VAC, 220VAC.
• Nhiệt độ :  －5 ℃ ~ 50 ℃.
• Hãng sản xuất : STNC.
• Bảo hành: 12 tháng.

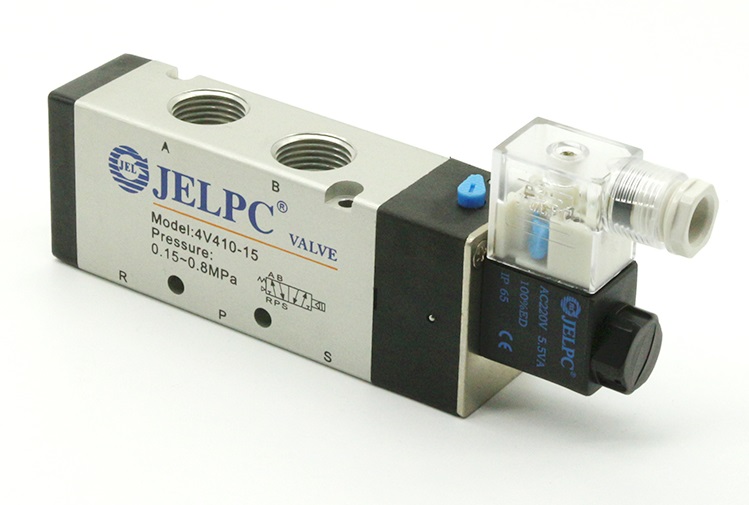

Van điện từ khí nén JELPC

THÔNG SỐ KỸ THUẬT

• Cỡ van : DN10, DN15, DN 20.
• Chất liệu cấu tạo : hợp kim nhôm, đồng, kẽm, gang.
• Kiểu van : thường đóng, thường mở.
• Dạng van : 5/2, 5/3, 4/3, 3/2, 2/2.
• Điện áp sử dụng:  12V, 24V, 110V, 220V.
• Nhiệt độ làm việc :  －5 độ C ~ 50 độ C.
• Xuất xứ : JELPC – Trung Quốc.
• Bảo hành: 12 tháng.

Và nhiều loại van điện từ khí nén khác có sẵn trong nước, quý khách cũng có thể đặt hàng trước những loại van điện từ khí nén theo yêu cầu.

7.Báo giá van điện từ khí nén

Do dòng van điện từ khí nén đa dạng về cả mẫu mã lẫn kích thước và kiểu van nên giá thành của van cũng tương ứng với từng điều kiện trên. Quý khách hàng nên tìm hiểu thật kỹ và lựa chon loại van chuẩn để phù hợp lắp đặt và sử dụng cho từng hệ thống mình dùng. Liên hệ 0965.241.836 để được tư vấn và nhận báo giá van giá van điện từ khí nén.

Tham khảo thêm các loại van khác có liên quan tại danh mục van điện từ.

Nguồn: vanhanoi.com
