Van bi là gì? Ball valve là gì?

Lượt xem: 43612

Đánh giá

Van bi tên tiếng anh Ball valve là loại van có cấu tạo gồm một quả bi rỗng nằm bên trong thân van bi với nhiệm vụ điều tiết, điều chỉnh đóng mở van giúp các lưu chất lưu thông được từ đầu này sang đầu kia hoặc ngăn các lưu chất không cho đi qua đầu còn lại của hệ thống. Xem thêm bài viết van bi là gì? Ball valve là gì? tại bài viết dưới đây.

1. Van bi là gì? Ball valve là gì?

   Van bi tên tiếng anh Ball valve là loại van có cấu tạo gồm một quả bi rỗng nằm bên trong thân van bi với nhiệm vụ điều tiết, điều chỉnh đóng mở van giúp các lưu chất lưu thông được từ đầu này sang đầu kia hoặc ngăn các lưu chất không cho đi qua đầu còn lại của hệ thống. Van bi có cấu tạo đơn giản được làm từ các chất liệu như inox, gang, thép, nhựa, đồng,... với các kiểu nối ren, lắp bích phù hợp cho nhiều hệ thống lớn nhỏ và ứng trong các môi trường lưu chất khí hơi, dung dịch, lưu chất lỏng,...

   Van bi được điều khiển theo 2 dạng: dạng điều khiển cơ sử dụng tay gạt và tay quay người vận hành trực tiếp đóng mở van. Dạng điều khiển tự động sử dụng bộ điều khiển điện và bộ điều khiển khí nén người vận hành có thể điều khiển từ xa bằng công tắc, nút bấm,... Các loại van bi của chúng tôi được lấy từ các thương hiệu và nước trên thế giới như Việt Nam, Hàn Quốc, Đài Loan, Nhật Bản, Trung Quốc, Châu âu với chất lượng tốt nhất và giá thành rẻ nhất thị trường van công nghiệp hiện nay.

van_bi_la_gi

2. Cấu tạo và nguyên lý hoạt động van bi(ball valve)

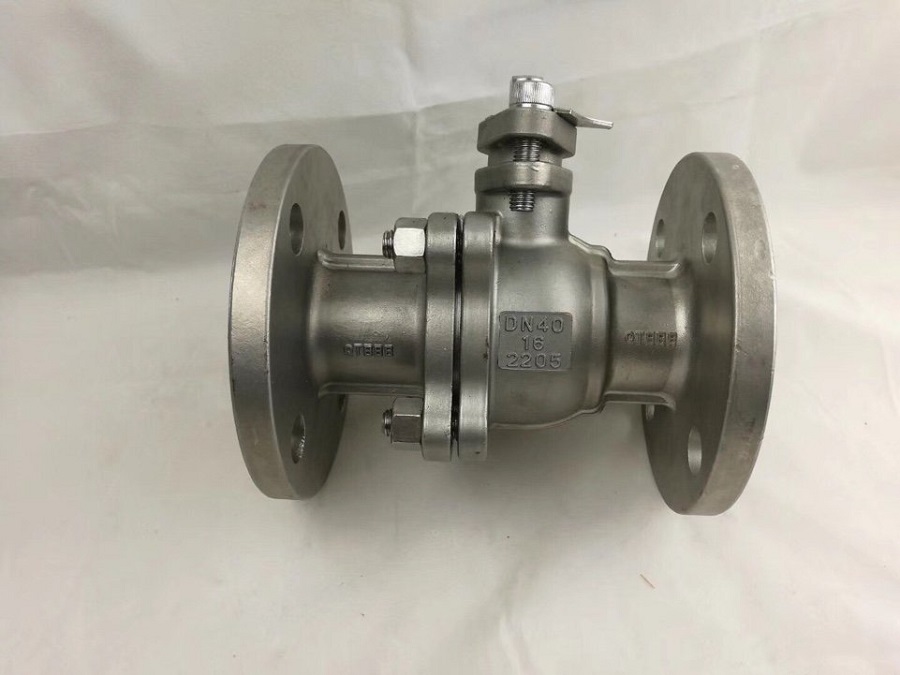

2.1. Cấu tạo van bi(ball valve)

  • Thân van bi(Ball valve body) được làm từ chất liệu inox, gang, thép, nhựa, đồng với các kiểu thân 1 mảnh, 2 mảnh, 3 mảnh, 3 ngã,...
  • Quả bi rỗng(Empty marbles) được làm theo chất liệu với 2 dạng chữ L và chữ T
  • Gioăng làm kín(Sealing gasket) giúp các lưu chất không bị rò rỉ ra bên ngoài
  • Trục van bi(Ball valve shaft) dùng để kết nối bộ điều khiển với quả bi
  • Bộ điều khiển đóng mở tay gạt, tay quay, điều khiển điện, điều khiển khí nén

ball_valve_la_gi_1

2.2. Nguyên lý hoạt động van bi(ball valve)

   Van bi(ball valve) hoạt động theo nguyên lý khá đơn giản điều khiển bộ điều khiển đóng mở sang trái hoặc phải(đối với van bi cơ) sẽ làm trục van chuyển động quay theo khiến quả bi xoay theo van mở các lưu chất lưu thông qua van. Ngược lại, khi đưa tay gạt hoặc tay quay về vị trí ban đầu quả bi quay về vị trí ban đầu lúc này van đóng các lưu chát không lưu thông được qua van.

3. Ứng dụng van bi(ball valve)

   Van bi(ball valve) được ứng dụng trong nhiều hệ thống, thiết bị từ dân sinh, nông nghiệp đến các hệ thống công nghiệp. Các ứng dụng van bi(ball valve) phổ biến hiện nay:

  • Ứng dụng van bi(ball valve) trong hệ thống khí hơi, các nồi hơi, lò hơi, hệ thống sấy, nhà máy sản xuất, điều chế khí, sử dụng hệ thống thủy lực, sữa chữa xe,...
  • Ứng dụng van bi(ball valve) trong hệ thống cấp thoát, điều tiết nước sạch, nước thải trong khu dân sinh, nhà máy sản xuất, khu công nghiệp,...
  • Ứng dụng van bi(ball valve) trong hệ thống PCCC, hệ thống ngầm, thủy điện, các hệ thống tưới tiêu,...
  • Ứng dụng van bi(ball valve) trong các nhà máy sản xuất thực phẩm, dược phẩm đồ uống nước giải khát, rượu bia,...
  • Ứng dụng van bi(ball valve) trong các lưu chất có nhiệt cao, áp lớn, các lưu chất ăn mòn như axit, bazo, muối, kiềm,...

ball_valve_la_gi

4. Các loại van bi(ball valve)

4.1. Van bi(ball valve) theo chất liệu

4.2. Van bi(ball valve) theo kiểu điều khiển

van_bi_la_gi_1

4.3. Van bi(ball valve) theo kiểu loại

  • Van bi 1 PC
  • Van bi 2 PC
  • Van bi 3 PC
  • Van bi 3 ngã
  • Van bi nối hàn
  • Van bi nối ren
  • Van bi lắp bích

5. Ưu điểm và nhược điểm van bi(ball valve)

5.1. Ưu điểm van bi(ball valve)

  • Van bi(ball valve) sử dụng được cho lưu chất khí hơi, lưu chất lỏng
  • Van bi(ball valve) có nhiều loại chất liệu sử dụng phù hợp với nhiều môi trường
  • Van bi(ball valve) có nhiều kiêu đóng mở dạng cơ, dạng tự động
  • Van bi(ball valve) đóng mở nhanh, dễ dàng lắp đặt và thay thế
  • Van bi(ball valve) giá thành rẻ chất lượng tốt

5.2. Nhược điểm van bi(ball valve)

  • Van bi không làm việc được với các lưu chất đặc sệt, chất rắn bẩn,...
  • Van bi nếu không được bảo dưỡng thường xuyên sẽ dễ bị rò rỉ làm hư hỏng hệ thống.

Trên đây là toàn bộ bài viết giới thiệu về van bi là gì? Ball valve là gì? Hy vọng bài viết này sẽ giúp quý khách hàng hiểu rõ hơn về cấu tạo, nguyên lý hoạt động, ứng dụng các ưu nhược điểm của van bi. Để tìm hiểu thêm các bài viết và các loại van công nghiệp khác mời các bạn xem thêm tại vanhanoi.com.
