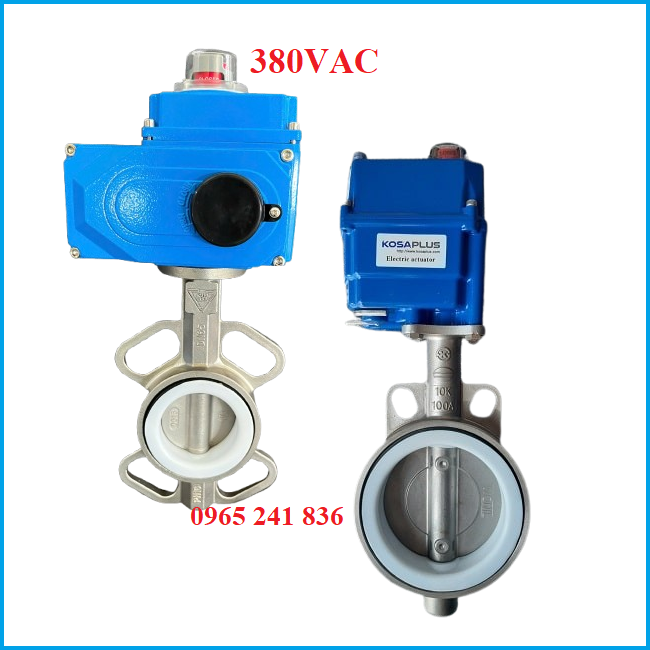

Van bướm điều khiển điện 380V Hàn Quốc

1.Thông số kĩ thuật của van bướm điều khiển điện 380V Hàn Quốc

• Kích thước: DN40, DN50,… DN600.
• Vật liệu gioăng: PTFE, caosu tổng hợp EPDM.
• Vật liệu thân: gang, thép, nhựa, inox, đồng.
• Tiêu chuẩn kết nối: DIN, JIS, ANSI.
• Chất dẫn: chất lỏng, hoá chất, khí nén, nước.
• Áp suất dòng chảy: 10bar, 16bar, 25bar.
• Điện áp: 380V.
• Bảo hành 12 tháng.
• Số lượng hàng: SLL.

2.Cấu tạo chung của van bướm điện 380V Hàn Quốc và cách lắp đặt nó vào hệ thống công nghiệp

2.1.Cấu tạo chung của van bướm điện 380V

Van bướm điện 380V xuất xứ Hàn Quốc có cấu tạo đơn giản nhưng vẫn có được sự tỉ mỉ và chính xác nhất định. Vì được sản xuất tại nền công nghiệp đứng top thế giới nên yếu tố về kỹ thuật luôn được đánh giá cao thông qua các hình thức kiểm định, dây chuyền nhà máy hiện đại. Van được cấu tạo từ các bộ phận sau:

Thân van: được làm từ đa dạng vật liệu như gang, thép, đồng, nhựa tuỳ thuộc vào ứng dụng yêu cầu như yếu tố lưu chất như thế nào, kích thước ra sao, áp suất bao nhiêu và mức độ bào mòn.

Trục van: được làm từ thép không gỉ có thể chịu được lực quay, nó được coi như là khớp nối giữa cánh van và bộ điều khiển.

Gioăng làm kín: công dụng chính là dùng để làm kín van, được sản xuất từ các vật liệu như caosu tổng hợp EPDM, PTFE, ngoài ra nó còn có tác dụng như mặt nối với hệ thống đường ống với van (kết nối wafer).

Cánh van: được làm hoàn toàn từ thép không gỉ, có hình dạng giống như cánh bướm tác dụng chính là nhận động năng từ bên ngoài vào để làm quay cánh van.

Bộ điều khiển điện 380V: Được coi như là bộ phận quan trọng nhất của dòng van điện. Bộ điều khiển được làm lớp vỏ từ thép không gỉ và sơn thêm một lớp Epoxy có tác dụng chống bào mòn trong môi trường khắc nhiệt của công nghiệp, hạn chế bám bụi và han rỉ. Bộ điều khiển có thể được sử dụng công tắc on/off giúp điều khiển van đóng mở hoàn toàn hoặc sử dụng thêm bộ tuyến tính được lắp cố định bên bộ điều khiển giúp điều chính lưu lượng chính xác 10%, 20%,30%,…100%.

2.2.Quy trình lắp đặt van bướm điện Hàn Quốc

Nhằm đảm bảo van được hoạt động trơn chu cũng như ít gặp những lỗi nhỏ không đáng có gây tốn thời gian cũng như giảm hiệu suất làm việc của hệ thống thì quy trình lắp đặt cũng nên được chú trọng. Công ty Thuận Phát chúng tôi luôn hỗ trợ, tư vấn lắp đặt cũng như chọn sản phẩm phù hợp với mục đích của khách hàng sao cho tối ưu nhất. Sau đây là quy trình lắp đặt của van bướm điện Hàn Quốc:

Bước 1: Tìm hiểu chi tiết về mục đích sử dụng của van là đóng mở, điều tiết lưu trữ dòng chảy của van bướm xem có phù hợp đúng với nhu cầu của hệ thống.

Bước 2: Sau khi xác định đúng loại van thì cung cấp thông tin về chất dẫn, nhiệt độ hay áp suất dòng chảy, lắp đặt ở những vị trí nào cho nhà cung cấp để nhà cung cấp chọn được loại van phù hợp nhất.

Bước 3: Ngắt hệ thống được ống và hệ thống điện để quá trình diễn ra một cách an toàn, chuẩn bị các bu lông, khớp nối, nguồn điện 3 pha 380V.

Bước 4: Lắp đặt van và bộ điều khiển vào hệ thống đường ống sao cho phù hợp thuận tiện trong quá trình sử dụng sau này.

Bước 5: Sau khi lắp đặt ổn định thì đảm bảo các khớp nối được chắc chắn, trong van được sạch sẽ, không có cặn bẩn làm giảm lưu lượng chất dẫn không đáng có.

Bước 6: Khởi động hệ thống kiểm tra van có hoạt động bình thường, lên lịch bảo dưỡng định kỳ, thường là từ 3-6 tháng.

3.Các kiểu điều khiển của van bướm điện 380V

3.1.Kiểu điều khiển on/off

Là kiểu điều khiển thường thấy trong các công trình đòi hỏi sự đóng mở liên tục của hệ thống. Nó cho phép đóng mở hoàn toàn dựa vào công tắc điện on/off được lắp đặt ở hệ thống van. Khi khởi động công tắc điện và điều khiển trên bộ điều khiển lúc này van sẽ hoạt động các mô tơ giúp xoay trục van điều khiển cánh van bướm di chuyển. Cánh van bướm có phạm vi quay từ 0 đến 90 độ, khi ở trong phạm vi 0 độ hay vuông góc với hệ thống đường ống tức là van được đóng hoàn toàn, đảm bảo độ kín cũng như chống rò rỉ cho van. Khi cánh van ở góc 90 độ, song song với hệ thống đường ống tức là van được mở hoàn toàn cho dòng lưu chất đi qua.

Kiểu đóng mở này nhanh chóng, hoạt động êm ái và có thể cài đặt tự đóng mở theo thời gian. Trong một số trường hợp đặc biệt, cần đóng mở chính xác mức độ mở của van thì chúng ta có thể tham khảo thêm về dòng van điện tuyến tính.

3.2.Kiểu điều khiển tuyến tính

Kiểu điều khiển điện tuyến tính trong van bướm 380V Hàn Quốc sử dụng cho những công trình có yêu cầu kĩ thuật cao, nó giúp điều khiển chính xác lưu lượng dòng chảy thông qua độ đóng mở của cánh van bướm. Điều này sẽ giúp thay đổi lưu lượng và áp suất trong hệ thống đường ống đảm bảo đúng với nhu cầu sử dụng của khách hàng.

Van điện sau khi nhận nguồn điện áp 380V nó sẽ chuyển thành nguồn tín hiệu điện 4-20ma vào bộ điều khiển sau đó bộ điều khiển sẽ làm quay mô tơ và trục van, tác động lên cánh van. Lợi thế cảu kiểu điều khiển này là có thể điều khiển ngay trên các nút bấm ở hệ thống bộ điều khiển điện hoặc điều khiển từ xa. Trong một số ngành công nghiệp lớn, họ luôn chú trọng đến tính ứng dụng nhanh chóng và chính xác giúp tiết kiệm chi phí nhân công và con người thế nên điều khiển tuyến tính ngày càng được sử dụng phổ biến.

4.Ưu điểm của việc sử dụng dòng điện áp 3 pha 380V so với các dòng điện áp khác

Sử dụng dòng điện áp 3 pha 380V sẽ có những ưu điểm gì? Những đặc điểm nổi trội nào mà nó lại được ưa chuộng như thế trong thị trường công nghiệp hiện nay. Chúng ta hãy cùng tìm hiểu qua những yếu tố sau:

4.1.Hiệu suất cao trong quá trình sử dụng

Van bướm điện sử dụng điện áp 380V 3 đầu dây pha để cấp điện trong bộ điều khiển sẽ đảm bảo hệ thống được hoạt động ổn định, trơn chu, tránh hiện tượng tụt áp trong môi trường công nghiệp nặng, các máy móc đòi hỏi vận tải nặng mà các nguồn điện áp 220V hay 24V không đáp ứng được.

4.2.Đảm bảo độ ổn định

Sự ổn định là điều mà trong các thiết bị công nghiệp nhắm đến, để giảm bớt công sức hay chi phí vận hành thì việc hoạt động ổn định và duy trì lâu dài luôn được đặt lên hàng đầu. Điện áp 380V hoàn thành tốt nhiệm vụ đó, nó đạt chuẩn tiêu chuẩn IP67 sử dụng tốt trong môi trường ẩm ướt và bào mòn.

4.3.Giảm thiểu chi phí

Chi phí là một yếu tố mà trong các công trình xây dựng chú ý đến, dòng điện áp 3 pha đáp ứng được nhu cầu này. Nó giúp giảm chi phí vận hành đáng kể nhất là trong các chuỗi tự động hoá được lắp đặt thiết bị này hàng loạt. Nó giảm thiểu đáng kể nhân công, thay vì điều khiển theo kiểu thủ công bằng tay thì nó có thể tích hợp được vào trong các chuỗi tự động hoá, điều khiển hàng loạt thông qua bảng điều khiển, điều này luôn là điểm hướng đến trong các công trình xây dựng khi công nghệ ngày càng được đặt lên hàng đầu.

4.4.An toàn trong quá trình sử dụng

An toàn trong công nghiệp, chú tâm đến yếu tố con người vô cùng quan trọng. Thay vì vận hành các thiết bị điện trực tiếp, giờ đây chúng ta có thể thông qua hình hình điều khiển hoàn toàn tự động đảm bảo an toàn lao động.

4.5.Dễ dàng lắp đặt và bảo dưỡng, có độ chống rò rỉ tuyệt đối

Một ưu điểm không thể bỏ qua khi sử dụng dòng điện áp 3 pha 380V là yếu tố dễ dàng lắp đặt và sửa chữa ở các vị trí khó như trong môi trường hoá chất hay lắp đặt trên cao, các vị trí khó vận hành liên tục của con người. Van có độ chống rò rỉ tốt nhờ thiết kế trong dây chuyền hiện đại, quy trình khép kín đảm bảo yếu tố kĩ thuật. Các khớp nối được thiết kế có độ chắc chắn cao và chống bào mòn tốt.

Công ty Thuận Phát chúng tôi luôn hỗ trợ lắp đặt, bảo hành lên đến 12 tháng, hỗ trợ tư vấn sản phẩm sao cho sử dụng ổn định nhất trong từng ứng dụng.

5.Báo giá và bảo hành của van bướm điện 380V Hàn Quốc

Hiện nay trên thị trường thì dòng van bướm điện 380V Hàn Quốc được sử dụng phổ biến thế nên nhu cầu mua hàng của các nhà máy cũng rất nhiều. Biết được nhu cầu và tính cấp thiết của vấn đề này thế nên công ty Thuận Phát chúng tôi được ra đời.

Được thành lập từ cuối năm 2021 với mục đích ban đầu là cung cấp các loại thiết bị van công nghiệp đến nay Thuận Phát không ngừng cố gắng đổi mới và phát triển, đã có được niềm tin và uy tín của khách hàng trong thị trường này. Dòng van bướm điện 380V Hàn Quốc được Thuận Phát chúng tôi nhập khẩu với nhiều chủng loại khác nhau các bạn có thể tham khảo:

• Van bướm điều khiển điện 380V YDK.
• Van bướm điều khiển điện 380V Wonil.
• Van bướm điều khiển điện 380V KosaPlus.
• Van bướm điều khiển điện 380V Joeun.
• Van bướm điều khiển điện 380V Samwoo.

Chúng tôi luôn chú trọng đến chất lượng sản phẩm, các mặt hàng tiên tiến phục vụ quá trình sản xuất được thuận lợi, tiết kiệm thời gian và chi phí nhất cho khách hàng. Các sản phẩm của Thuận Phát đảm bảo đầy đủ kích cỡ, vật liệu chế tạo đa dạng cho từng công trình, tư vấn hỗ trợ lắp đặt và báo giá minh bạch.
