Van chặn là gì?

Lượt xem: 22795

Đánh giá

Van chặn là tên gọi khác của van cổng được dùng để chặn các dòng chảy khiến chúng đi qua được van và các hệ thống thiết bị. Van chặn có cấu tạo đơn gồm có bộ điều khiển, thân van và đĩa van dùng để chặn và cho các dòng lưu chất đi qua van. Để tìm hiểu thêm về van chặn là gì? mời quý khách hàng xem thêm ngay dưới đây.

1. Van chặn là gì?

    Van chặn là tên gọi khác của van cổng được dùng để chặn các dòng chảy khiến chúng đi qua được van và các hệ thống thiết bị. Van chặn có cấu tạo đơn gồm có bộ điều khiển, thân van và đĩa van dùng để chặn và cho các dòng lưu chất đi qua van. Van chặn được làm bằng nhiều loại chất liệu khác nhau gang, inox, thép, nhựa, đồng,... với các kích cỡ từ DN15 đến DN2000 và được ứng dụng trong nhiều hệ thống xử lý, cấp thoát nước sạch, nước thải, các loại dung dịch, hóa chất, lưu chất lỏng,... Thông van chặn có 2 dạng van chính: van chặn ty nổi và van chặn ty chìm.

van_chan_la_gi

Các tên gọi khác van chặn:

  • Van cửa
  • Van cổng

2.Thông số kỹ thuật van chặn

  • Size van chặn: DN15 – DN2000
  • Vật liệu thân van chặn: gang, gang cầu, gang dẻo, inox 304, inox 316, thép, đồng,…
  • Đĩa van chặn: gang cầu, inox, thép( một số loại bọc cao su EPDM)
  • Ốc ty van chặn : theo TC BS1400
  • Ty van chặn : thép không rỉ theo TC BS970
  • Nắp van chặn: gang, inox, thép,…
  • Nắp đệm van chặn: gang, thép, inox,…
  • Tay quay: gang. gang cầu
  • Kết nối : nối ren, lắp bích tiêu chuẩn BS, JIS, DIN
  • Áp lực làm việc : PN10, PN16, PN25, PN40
  • Nhiệt độ làm việc : max 300 độ C
  • Môi trường làm việc: nước sạch, nước thải, dung dịch, hóa chất,...
  • Xuất xứ: Hàn Quốc, Đài Loan, Malaysia, Nhật Bản, Trung Quốc, Châu Âu....
  • Bảo hành: 12 Tháng

3. Cấu tạo và nguyên lý làm việc van chặn

3.1. Cấu tạo van chặn

  • Thân van chặn được làm bằng chất liệu inox, gang, thép, nhựa, đồng,... và được thiết kế theo nhiều kiểu lắp như ren, hàn, mặt bích,...
  • Nắp van chặn được làm bằng chất liệu theo thân van, dùng để cố định các bộ phận bên trong van như trục ty và các bộ phận bên trong van.
  • Trục ty van cửa dùng để kết nối bộ điều khiển với đĩa van được làm bằng chất liệu inox, thép không gỉ.
  • Bộ điều khiển tay quay, bộ điện, bộ khí nén dùng để điều khiển đóng mở cửa van khiến các lưu chất lưu thông qua van.
  • Đĩa van chặn dùng để đóng mở giúp các chất đi qua hoặc chặn các lưu chất lại được làm theo chất liệu của thân van và một số loại bên ngoài được bọc một lớp cao su.
  • Gioăng làm kín được làm bằng cao su giúp làm kín van khiến các lưu chất không bị rò rỉ ra bên ngoài van.

cau_tao_van_chan_la_gi

3.2. Nguyên lý làm việc van chặn

    Van chặn được hoạt động theo nguyên lý khá đơn giản, khi vận hành bộ điều khiển như tay quay, bộ điều khiển điện, bộ điều khiển khí nén như quay vô lăng theo chiều ngược chiều kim đồng hồ(hoặc cấp nguồn điện hoặc cấp khí nén vào bộ điều khiển) sẽ làm trục ty van quay theo khiến đĩa van dần dần nâng lên và ngược lại khi cho đóng vô lăng và bộ điều khiển về vị trí ban đầu sẽ khiến đĩa van dần đóng lại. Đối với loại van cổng ty nổi khi đóng mở thì phần trục ty của van sẽ nổi lồi lên trên khi van mở, lúc này trục ty được gắn cố định với đĩa van và nối ren với bộ tay quay. Còn đối với loại van cổng ty chìm khi vận hành đóng mở van thì trục ty nằm trong thân van được giữ cố định và chỉ nâng lên hạ xuống phần đĩa van được nối ren với trục ty.

4. Ứng dụng van chặn

  • Ứng dụng van chặn trong các hệ thống xử lý nước sạch, cung cấp nước sinh hoạt cho các hệ thống ngầm trong thành phố, các khu dân cư, các khu công nghiệp sản xuất,...
  • Ứng dụng van chặn trong các hệ thống xử lý nước thải trong thành phố, trong hệ thống nhà máy công nghiệp, các khu dân cư, hệ thống nông nghiệp.
  • Ứng dụng van chặn cho các hệ thống xử lý dung dịch, hóa chất như xăng, dầu nhựa đường trong các khu công nghiệp sản xuất, chế biến,...
  • Ứng dụng van chặn trong các công trình các hệ thống PCCC, hệ thống thủy điện, hệ thống nhiệt điện,...
  • ứng dụng van chặn trong nhiều hệ thống khác có liên quan.

ung_dung_van_chan_la_gi

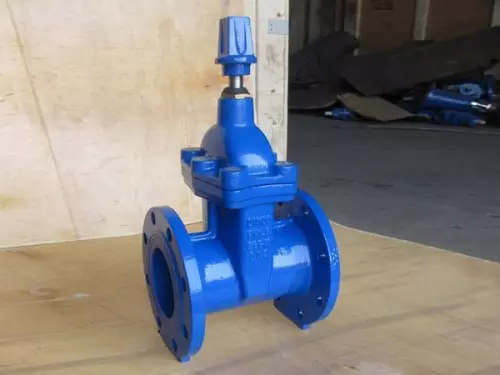

5. Ưu điểm và nhược điểm van chặn

5.1. Ưu điểm van chặn

  • Ưu điểm van chặn có thể lắp đặt cho nhiều hệ thống do van chặn có nhiều kích cỡ và chất liệu khác nhau.
  • Ưu điểm van chặn có thể làm việc trong các môi trường có nhiệt cao, áp lớn và dùng được trong nhiều lưu chất như nước, dung dịch, hóa chất,...
  • Ưu điểm van chặn dùng được trong các hệ thống có kích cỡ nhỏ và kích cỡ lớn và được điều khiển bằng nhiều kiểu khác nhau như bộ tay quay, bộ điện, bộ khí nén,...
  • Quá trình đóng mở van chặn khá từ từ điều này giúp các lưu chất dễ dàng lưu thông qua van, khiến hệ thống không bị rung lắc mạnh, đảm bảo an toàn cho quá trình vận hành cho hệ thống.
  • Ưu điểm van chặn dễ dàng lắp đặt vận hành và sửa chữa van.

uu_diem_van_chan_la_gi

5.2. Nhược điểm van chặn

  • Van chặn không làm việc được trong các môi trường chất đặc sệt, cặn bẩn bởi sẽ khiến van bị tắc nghẽn và không hoạt động được.
  • Khi van chặn làm việc trong môi trường bụi bặm van dễ bị kẹt ở phần trục ty vì thế cần nên bảo dưỡng van.
  • Các bộ phận trong van chặn như thành van, cửa van dễ bị mài mòn do các lưu chất trong quá trình hoạt động đi qua hệ thống đường ống, thiết bị.

6. Phân loại van chặn

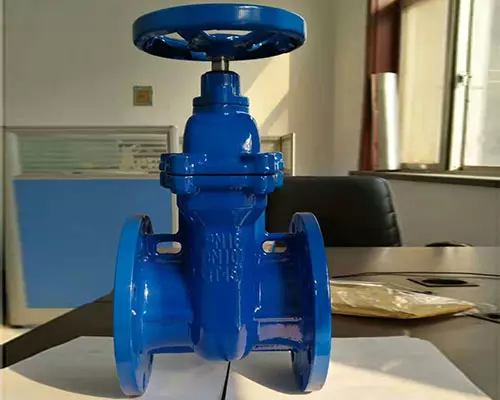

6.1. Phân loại van chặn theo kiểu loại

van_chan_gang_la_gi

6.2. Phân loại van chặn theo bộ điều khiển

  • Van chặn tay quay
  • Van chặn tay quay tín hiệu điện
  • Van chặn điều khiển điện
  • Van chặn điều khiển khí nén

6.3. Phân loại van chặn theo chất liệu

6.4. Phân loại van chặn theo xuất xứ

  • Van chặn Trung Quốc
  • Van chặn Đài Loan
  • Van chặn Hàn Quốc
  • Van chặn Nhật Bản
  • Van chặn Malaysia
  • Van chặn Châu âu
  • Van chặn Châu á

cac_loai_van_chan_la_gi

6.5. Phân loại van chặn theo hãng sản xuất

  • Van chặn Shinyi
  • Van chặn AUT
  • Van chặn Samwoo
  • Van chặn MeijiSW
  • Van chặn Kitz
  • Van chặn Toyo

6.6. Phân loại van chặn theo kiểu lắp

  • Van chặn lắp ren
  • Van chặn lắp bích

7. Báo giá van chặn

   Van chặn có nhiều loại với nhiều kích cỡ, chất liệu, kiểu dáng và xuất xứ khác nhau chính vì thế mà giá thành các loại van cũng sẽ là khác nhau. Ví dụ giá van chặn tỷ lệ thuận với kích cỡ van, van càng bé giá càng rẻ, chất liệu inox, thép cao hơn gang,...  Nhanh tay liên hệ với chúng tôi để nhận được tư vấn và báo giá van chặn nhanh nhất bạn nhé!
