Van cổng ty chìm

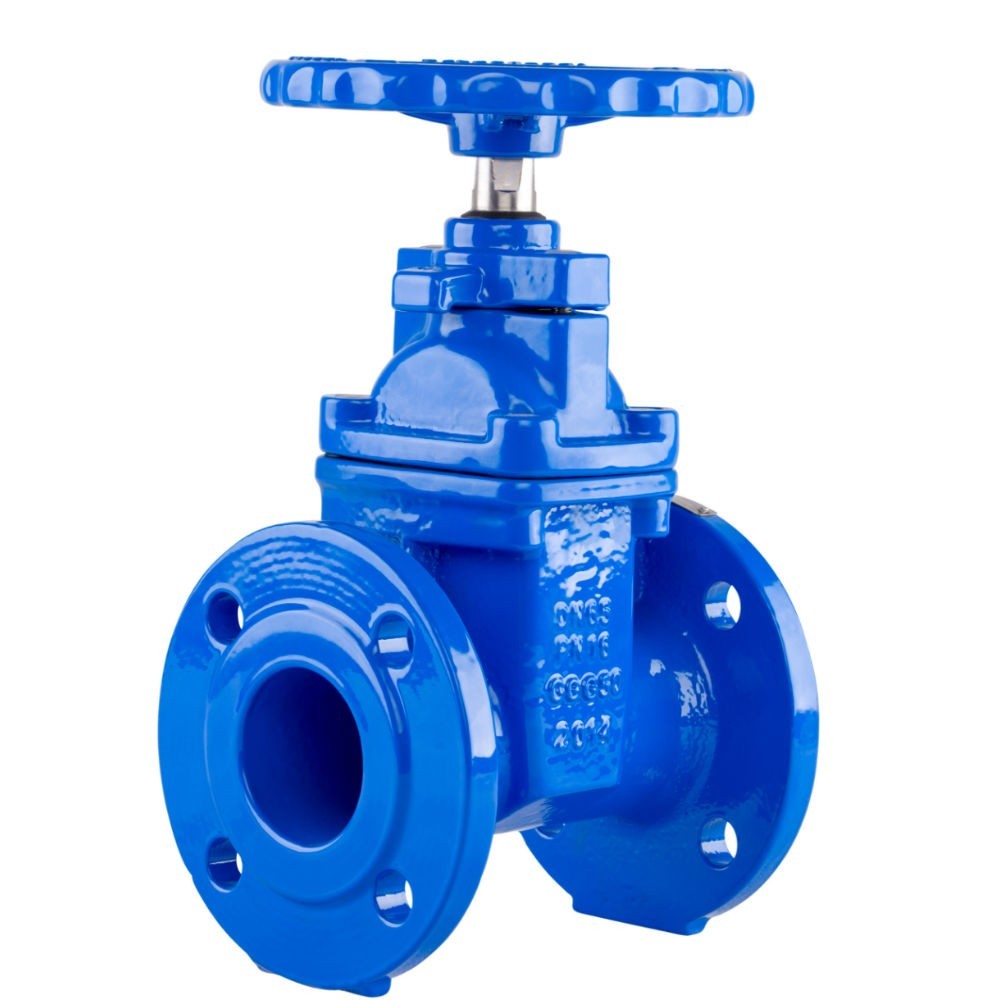

van-cong-ty-chim - ảnh nhỏ  1
Van cổng ty chìm

Van cổng ty chìm

Mua hàng: 0965 241 836

THÔNG SỐ KỸ THUẬT

  • Kích cỡ van : DN50 - DN600
  • Chât liệu : inox, gang, thép
  • Kiểu lắp : Lắp bích
  • Áp lực làm việc : 10bar, 16bar
  • Nhiệt độ làm việc : ~ 180 độ C
  • Môi trường làm việc : nước sạch, thải, hóa chất, dung ịch
  • Xuất xứ : Trung Quốc, Đài Loan, Hàn Quốc...
  • Bảo hành : 12 tháng

Lượt xem: 9233

Đánh giá 1 lượt đánh giá

I. Giới thiệu van cổng ty chìm

1.2. Van cổng ty chìm là van gì?

   Van cổng ty chìm là loại van khi quay vô lăng đẻ đóng mở thì phần ty vẫn nằm trong van chứ không nâng lên hạ xuống như van cổng ty nổi. Van được cấu tạo từ các chất liệu như inox, gang, thép... làm việc phù với với nhiều môi trường khác nhau và có nhiệm vụ điều tiết, đóng mở van giúp các dòng lưu chất lưu thông qua hệ thống.

   Điểm khác biệt của van cổng ty chìm chính là phần ty khi hoạt động vẫn nằm trong van điều này giúp tiết kiệm tối đa không gian làm việc của van giúp hệ thống vận hành nhanh và ổn định.

1.2. Thông số kỹ thuật van cổng ty chìm

Van cổng ty chìm
   Size  DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500, DN600, DN800, DN1000, DN1200 ~ DN2000
   Chất liệu van   Gang, gang dẻo, đồng, thép, inox 304, inox 316, inox 201
   Kiểu lắp   lắp bích, nối ren
   Bộ truyền động   tay quay(vô lăng)
   Gioăng làm kín   cao su EPDM, teflon...
   Trục, đĩa   inox, thép không gỉ...
   Áp lực làm việc   PN10, PN16, PN25
   Nhiệt độ làm việc   0 độ C ~ 180 độ C
   Môi trường làm việc   nước sạch, khí sạch, dung dịch, hóa chất không ăn mòn...
   Xuất xứ  Tawain, Korea, Japan, Malaysia...
   Bảo hành  12 tháng

1.3. Hình ảnh van cổng ty chìm

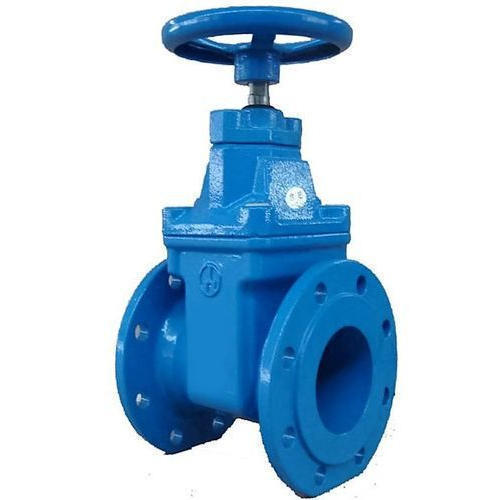

van_cong_ty_chim_vo_lang

Van cổng ty chìm

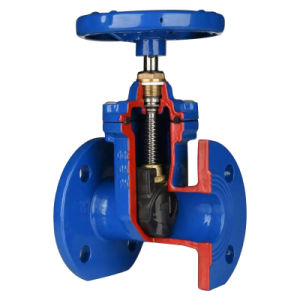

van_cua_ty_chim

Van cổng ty chìm (mặt cắt)


II. Cấu tạo và nguyên lý làm việc van cổng ty chìm

2.1. Cấu tạo van cổng ty chìm

Các bộ phận van cổng ty chìm :

  • Tay quay(vô lăng): là bộ phận giúp người vận hành điều khiển quá trình đóng mở van, tay quay thường được làm từ inox hoặc gang.
  • Ty van(trục van) : là bộ phận dùng để kết nối phần tay quay với đĩa van và được và bằng chất kiệu thép không gỉ hoặc inox...
  • Đĩa van : là phần dùng để đóng mở van chịu trực tiếp tác động của các chất thường được làm bằng inox, gang, thép...
  • Gioăng làm kín : là phần giúp van chống rò rỉ hay tràn các chất ra bên ngoài.
  • Thân van : được làm bằng gang, inox hoặc thép gồm có phần thân trên và thân dưới. Thân trên là nắp van dùng để chịu tác động của tay quay, thân dưới dùng để kết nối với các đường ống gồm 2 loại lắp ren và lắp bích.

2.2. Nguyên lý làm việc van cổng ty chìm

   Khi ta xoay vô lăng sang bên phải theo từng góc độ mong muốn thì đĩa van sẽ được nâng lên van mở và ngược lại van đóng. Sự khác biệt mà chúng ta có thể biết ở đây là phần ty van không di chuyển lên xuống theo cánh bướm điều này tiết kiệm tối đa không gian hoạt động của van cổng.

Xem thêm tại: van cổng.

III. Ưu điểm và ứng dụng van cổng ty chìm

3.1. Ưu điểm van cổng ty chìm

  • Ưu điểm nổi trội nhất của van cổng ty chìm chính là tiết kiệm được không gian làm việc nhờ bộ phận ty chìm.
  • Dễ dàng điều khiển van(xoay van), đóng/mở van nhờ bộ phận tay quay và ty giúp phân tán lực
  • Cấu trúc van bền bỉ, kiểu kết nối mặt bích tạo sự chắc chắn khi lắp vào các hệ thống và chống rò rỉ, tràn dung dịch, hóa chất ra bên ngoài.
  • Kết cấu van đơn giản, dễ dàng tháo lắp và bảo trì và sửa chữa.
  • Kích thước van đa dạng sử dụng phù hợp với nhiều hệ thống lớn bé.
  • Van được làm từ nhiều chất liệu tốt như inox, thép chống gỉ giúp làm được trong những môi trường dung dịch, hóa chất ăn mòn...

Lưu ý : Van cổng ty chìm không được sử dụng nhiều để điều tiết lưu lượng chất và thường xuyên kiểm tra phần ty van bởi ty van thường chìm trong các lưu chất của hệ thống.

3.2. Ứng dụng van cổng ty chìm

   Van cổng ty chìm thường được ứng dụng trong môi trường sạch như các nhà máy xử lý nước sạch, khí sạch, các khu sản xuất, chế biến thực phẩm... các hệ thống chữa cháy, sửu dụng cho buồng bơm, phòng bơm nước, cấp nước... trong các hệ thống ẩn dưới lòng đất, bể gas...

   Đặc biệt lưu ý không nên sử van cổng ty chìm trong các dung dịch hóa chất ăn mòn bởi sẽ khiến trục ty bị ngâm cùng những chất ăn mòn làm giảm tuổi thọ của van.

Một số loại van cổng thông dụng :

  • Van cổng ty nổi
  • Van cổng ty chìm thép
  • Van cổng ty chìm có nắp
  • Van cổng ty chìm lắp ren
  • Van cổng ty lắp bích
  • Van cổng ty chìm gang

IV. Phân loại van cổng ty chìm

4.1.Van cổng ty chìm inox


van_cong_ty_chim_inox

THÔNG SỐ KỸ THUẬT

  • Kích thước van : DN15 - DN500
  • Nguyên liệu : inox 201, 304, 316
  • Kiểu lắp : lắp ren, lắp bich
  • Áp lực làm việc : PN16
  • Nhiệt độ làm việc : ~180 độ C
  • Xuất xứ : Đài Loan, Hàn Quốc...
  • Bảo hành : 12 tháng

4.2. Van cổng ty chìm đồng


 van_cong_ty_chim_dong

THÔNG SỐ KỸ THUẬT

  • Kích cỡ van : 1/2″, 3/4″, 1″, 1-1/4″, 1-1/2″, 2″, 2-1/2″, 3″, 4″, 5″, 6″.
  • Chất liệu : đồng, hợp kim đồng
  • Kiểu lắp : ren
  • Áp lực làm việc : PN16
  • Nhiệt độ làm việc : ~80 độ C
  • Xuất xứ : Đài loan, Việt Nam, Hàn Quốc
  • Bảo hành : 12 tháng

4.3. Van cổng ty chìm gang

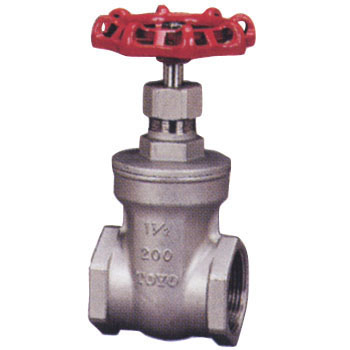

 van_cong_ty_chim_gang

THÔNG SỐ KỸ THUẬT

  • Kích cỡ van : DN15 - DN600
  • Chất liệu : gang, gang deo
  • Kiểu lắp : nối ren, lắp bích
  • Áp lực làm việc : PN16
  • Nhiệt độ làm việc : 0 ~180 độ C
  • Xuất xứ : Đài loan, Việt Nam, Hàn Quốc
  • Bảo hành : 12 tháng

V. Lựa chọn van cổng ty chìm

5.1. Nên mua van cổng ty chìm ở đâu?

   Chúng tôi là công ty chuyên cung cấp các loại van công nghiệp, phụ kiện công nghiệp với uy tín và chất lượng hàng đầu nước ta. Đến với chúng tôi để nhận được các sản phẩm chính hãng với giá thành rẻ nhất thị trường. Các loại thiết công nghiêp mà chúng tôi thường cung cấp như van điều khiển điện, van điều khiển khí nén, van cơ, đồng hồ đo nhiệt độ áp suất, các khớp nối, phụ kiện van rời, ốc viết, bu long... sử dụng trong nhiều lĩnh vực khác nhau từ công nghiệp, nông nghiệp đến hệ thống nhỏ lẻ, quán xá, hệ thống dân sinh, các công trình xây dựng...

5.2. Giá van cổng ty chìm

    Van cổng ty chìm vô lăng loại van cơ sử dụng sức người để vận hành chính vì thế giá thành sẽ rẻ hơn van cổng ty chìm điều khiển khí nén và van cổng ty chìm điều khiển điện. Giá thành của mỗi loại van sẽ dựa kích thước và mẫu mã tương ứng. Liên hệ ngay 0965241836 để được tư vấn chi tiết và nhận báo giá van cổng ty chìm. Cùng chúng tôi tham khảo thêm các loại van cổng khác.
