Van cổng dao

van-cong-dao - ảnh nhỏ  1
Van cổng dao

Van cổng dao

Mua hàng: 0965 241 836

THÔNG SỐ KỸ THUẬT

  • Kích cỡ van: DN50 – DN1500
  • Chất liệu: thép, inox, gang(phủ sơn Epoxy)
  • Bộ phận điều khiển: tay quay, đầu khí nén, đầu điện
  • Lắp đặt: tai kẹp, mặt bích
  • Áp lực làm việc: PN10, PN16
  • Nhiệt độ làm việc: 0 độ C đến 220 độ C
  • Môi trường làm việc: nước, dung dịch, hóa chất, nước thải,...
  • Xuất xứ: Đài Loan, Trung Quốc, Châu âu, Hàn Quốc, Nhật Bản...
  • Bảo hành: 12 tháng

Lượt xem: 8924

Đánh giá 1 lượt đánh giá

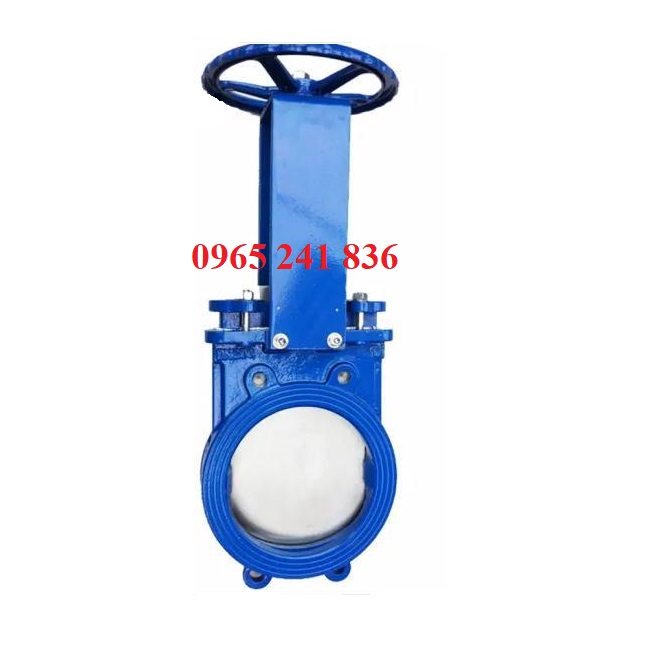

1. Van cổng dao là gì?

   Van cổng dao tên tiếng anh Knife gate valve là loại van được sử dụng để đóng mở giúp cho các lưu chất lưu thông qua van hoặc ngăn các lưu chất không cho lưu thông qua các hệ thống, thiết bị đường ống. Van cổng dao có thiết kế như một cánh cổng chuyển động đóng mở lên xuống, phần đĩa van dạng lưỡi dao, khi đĩa van hạ xuống sẽ cắt ngang các lưu chất và chặn không cho lưu đi qua van.

   Van cổng dao có nhiều loại với đa dạng kích cỡ từ DN50 đến DN1500 được làm từ nhiều chất liệu inox, gang, thép sử dụng tốt trong các môi trường nước, nước thải, lưu chất cặn bẩn, than, bùn, các dung dịch, hóa chất,... Van cổng dao được điều khiển bằng nhiều bộ phận như tay quay, bộ điều khiển điện, bộ khí nén được chúng tôi nhập và phân phối đến khắp thị trường với chất lượng tốt nhất và giá thành rẻ nhất hiện nay.

van_cong_dao_1

2. Thông số kỹ thuật van cổng dao

  • Kích cỡ van: DN50 – DN1500
  • Chất liệu thân: thép, inox, gang(phủ sơn Epoxy)
  • Chất liệu đĩa: gang, inox, thép
  • Chất liệu gioăng: teflon PTFE, cao su EPDM
  • Bộ phận điều khiển: tay quay, đầu khí nén, đầu điện
  • Lắp đặt: tai kẹp, mặt bích
  • Tiêu chuẩn bích: JIS, BS, ANSI, DIN
  • Áp lực làm việc: PN10, PN16
  • Nhiệt độ làm việc: 0 độ C đến 220 độ C
  • Môi trường làm việc: nước, dung dịch, hóa chất, nước thải,...
  • Xuất xứ: Đài Loan, Trung Quốc, Châu âu, Hàn Quốc, Nhật Bản...
  • Bảo hành: 12 tháng
  • Tình trạng hàng: có sẵn số lượng lớn
  • Giao hàng: cả nước

3. Cấu tạo và nguyên lý hoạt động van cổng dao

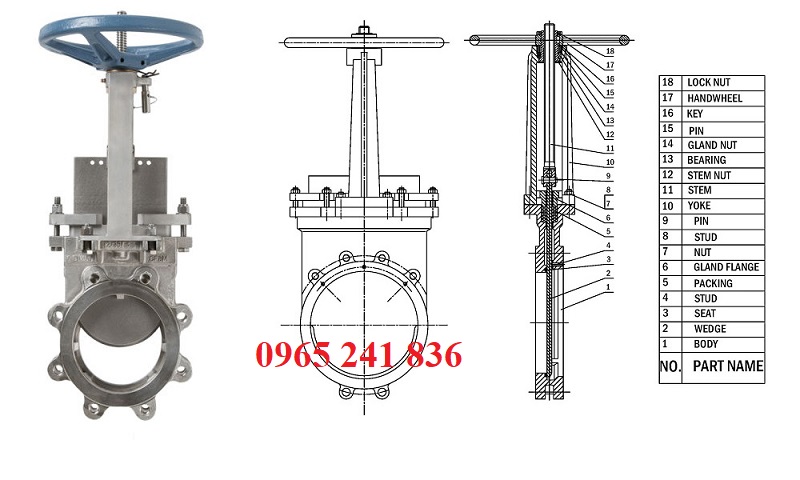

3.1. Cấu tạo van cổng dao

   Thân van cổng dao được làm bằng nhiều chất liệu khác nhau như gang, inox, thép được dùng để kết nối và bảo vệ các bộ phận bên trong van. Thân van cổng được dùng để kết nối với các hệ thống theo kiểu mặt bích hoặc kiểu bích lug.

   Đĩa van(lưỡi dao) có dạng lưỡi dao được làm bằng các chất liệu bền bỉ như inox, thép được sử dụng để đóng mở giúp các lưu chất dễ dàng đi qua van hoặc chặn các dòng chảy lưu chất lại không cho đi qua van.

   Trục van(ty) là bộ phận truyền động được làm từ chất liệu inox, thép sử dụng để kết nối phần thân van và đầu điều khiển van, giúp van thực hiện quá trình đóng mở.

   Gioăng làm kín được làm bằng chất liệu cao su EPDM, Teflon(PTFE) với nhiệm vụ chống rò rỉ lưu chất, một số loại đặc thường không có gioăng hoặc có gioăng kim loại.

   Đầu điều khiển van dùng để điều khiển hoạt động đóng mở van với 3 loại chính, dạng tay quay người vận hành trực tiếp sử dụng để đóng mở van, dạng đầu điều khiển khí nén và đầu điều khiển điện giúp van thực hiện đóng mở một cách tự động.

cau_tao_van_cong_dao

3.2. Nguyên lý hoạt động van cổng dao

   Van cổng dao hoạt động dựa theo nguyên lý tịnh tiến đóng mở lên xuống, khi người vận hành sử dụng đầu điều khiển sẽ khiến trục van dần nâng lên đồng thời làm nâng đĩa van lên, van mở. Và ngược lại khi dùng đầu điển cho về vị trí ban đầu, đĩa van hạ dần xuống, lúc này van đóng. Cùng chúng tìm hiểu rõ hơn về nguyên lý hoạt động van cổng dao tại bài viết dưới đây.

4. Các loại van cổng dao mà chúng tôi cung cấp

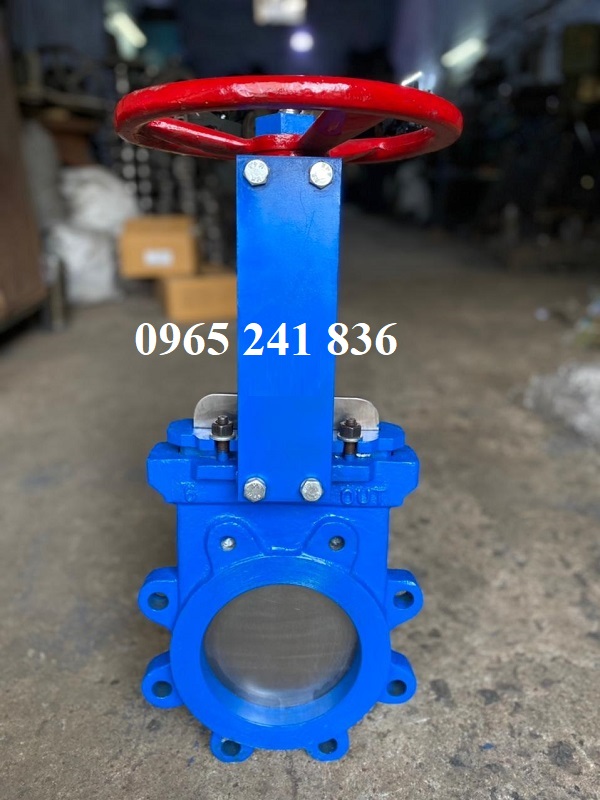

4.1. Van cổng dao gang

   Van cổng dao gang tiếng anh Cast iron knife gate valve là loại van được làm bằng chất liệu gang với cấu toàn thân gang hoặc thân gang cánh inox. Ưu điểm dòng van cổng dao gang sử dụng tốt với nhiều lưu chất và có giá thành rẻ hơn các dòng van cổng dao chất liệu khác.

Thông số kỹ thuật van cổng dao gang

  • Kích cỡ: DN50 – DN1500
  • Chất liệu thân: gang(phủ sơn Epoxy)
  • Chất liệu đĩa: gang, inox
  • Gioăng: teflon PTFE, EPDM
  • Điều khiển: tay quay, đầu khí nén, đầu điện
  • Kiểu lắp: tai kẹp, mặt bích
  • Áp lực làm việc: PN16
  • Nhiệt độ làm việc: 220 độ C
  • Môi trường làm việc: nước, nước thải, dung dịch, hóa chất,...
  • Xuất xứ: Đài Loan, Trung Quốc, Hàn Quốc, Nhật Bản, Châu âu,...
  • Bảo hành: 12 tháng
van_cong_dao_gang

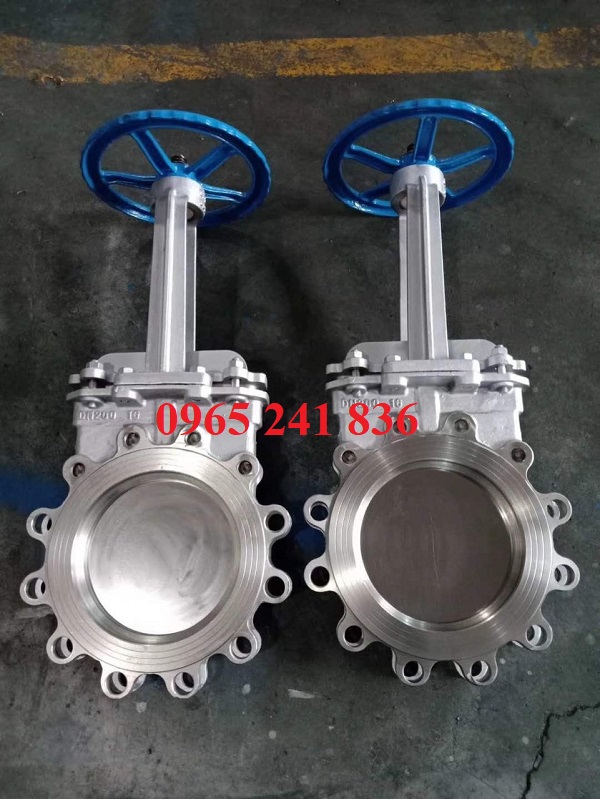

4.2. Van cổng dao inox

   Van cổng dao inox tên tiếng anh Stainless steel knife gate valve là loại van được làm bằng chất liệu inox với thân van và đĩa van đều được làm bằng chất liệu inox sus 304, sus 316. Van cổng dao inox sử dụng tốt trong nhiều môi trường lưu chất nước, dung dịch, hóa chất các môi trường có chất ăn mòn, van giúp chúng rò rỉ, ghỉ sét và có độ bền cao.

Thông số kỹ thuật van cổng dao inox



  • Kích thước: DN50 – DN1500
  • Chất liệu thân: inox 304, inox 316
  • Chất liệu đĩa: inox 304,
  • Gioăng: teflon PTFE
  • Bộ truyền động: tay quay, đầu khí nén, đầu điện
  • Kiểu lắp đặt: tai kẹp, mặt bích
  • Áp lực làm việc: PN16
  • Nhiệt độ làm việc: max 220 độ C
  • Môi trường làm việc: nước, nước thải, chất cặn bẩn, dung dịch, hóa chất,...
  • Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc, Châu âu
  • Bảo hành: 12 tháng
van_cong_dao_inox

4.3. Van cổng dao thép

   Van cổng dao thép tên tiếng anh Steel knife gate valve là loại van được làm hoàn toàn bằng chất liệu thép, với khả năng chịu được nhiệt độ cao lên đến 300 độ C và áp suất lớn loại này dùng tốt trong các hệ thống đường ống cấp thoát nước thải, lưu chất chứa chất cặn bẩn, bùn đất, lưu chất nóng,...

Thông số kỹ thuật van cổng dao thép

  • Kích thước: DN50 – DN1500
  • Chất liệu thân: thép WCB
  • Chất liệu đĩa: thép không gỉ
  • Truyền động: tay quay, đầu khí nén, đầu điện
  • Kiểu lắp: tai kẹp, mặt bích
  • Áp lực làm việc: PN16
  • Nhiệt độ làm việc: 300 độ C
  • Môi trường làm việc: nước thải, nước, chất cặn bẩn, dung dịch,...
  • Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc, Châu âu
  • Bảo hành: 12 tháng
van_cong_dao_thep

4.4. Van cổng dao tay quay

   Van cổng dao tay quay là loại van được điều khiển bằng bộ phận tay quay lắp đặt trên thân van được sử dụng để điều khiển hoạt động đóng mở van cổng dao. Van cổng dao tay quay hoạt động đơn giản chỉ cần người vận hành quay tay vặn sang trái hoặc phải để có thể đóng hoạt mở van. Ưu điểm của dòng van cổng tay quay dễ dàng lắp đặt và điều khiển hoạt động van, nhược điểm dòng van này là kích cỡ càng lớn người vận hành điều khiển đóng mở càng nặng.

Thông số kỹ thuật van cổng dao tay quay

  • Size: DN50 – DN1500
  • Chất liệu: thép WCB, inox 304, 316, gang
  • Bộ truyền động: tay quay
  • Kiểu lắp: mặt bích, tai kẹp
  • Áp lực làm việc: PN16
  • Nhiệt độ làm việc: 0 độ C đến 300 độ C
  • Môi trường làm việc: nước, chất cặn bẩn, nước thải, dung dịch,...
  • Xuất xứ: Trung Quốc, Hàn Quốc, Châu âu, Đài Loan, Thái Lan
  • Bảo hành: 12 tháng
van_cong_dao_tay_quay

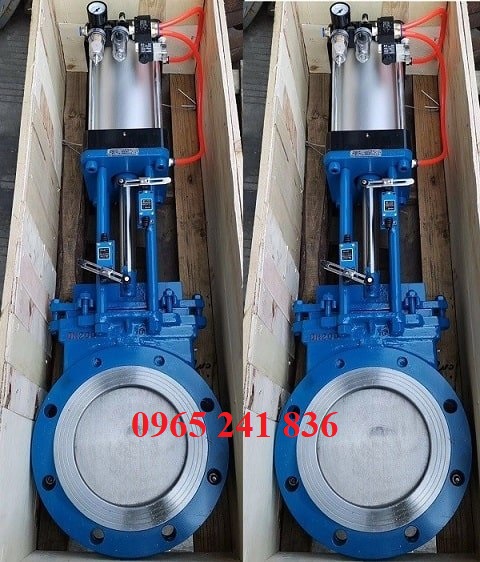

4.5. Van cổng dao điều khiển khí nén

   Van cổng dao điều khiển khí nén là loại van được điều khiển đóng mở tự động bằng bộ điều khiển khí nén giúp van dễ dàng hoạt động mà không cần tốn sức người như van cổng dao dạng cơ. Van cổng dao điều khiển khí nén được sử dụng cho nhiều hệ thống, đặc biệt là các hệ thống chuyên dùng khí nén để thực hiện quá trình hoạt động đóng mở của van.

Thông số kỹ thuật van cổng dao điều khiển khí nén

  • Size: DN50 – DN1500
  • Chất liệu: thép, inox, gang
  • Bộ truyền động: đầu khí nén
  • Lắp: mặt bích, tai kẹp
  • Khí nén hoạt động: 8 bar
  • Áp lực làm việc: PN10, PN16
  • Nhiệt độ làm việc: 0 độ C đến 300 độ C
  • Môi trường làm việc: nước thải, dung dịch, nước, chất cặn bẩn,...
  • Xuất xứ: Châu âu, Trung Quốc, Hàn Quốc, Đài Loan, Thái Lan
  • Bảo hành: 12 tháng
van_cong_dao_dieu_khien_khi_nen

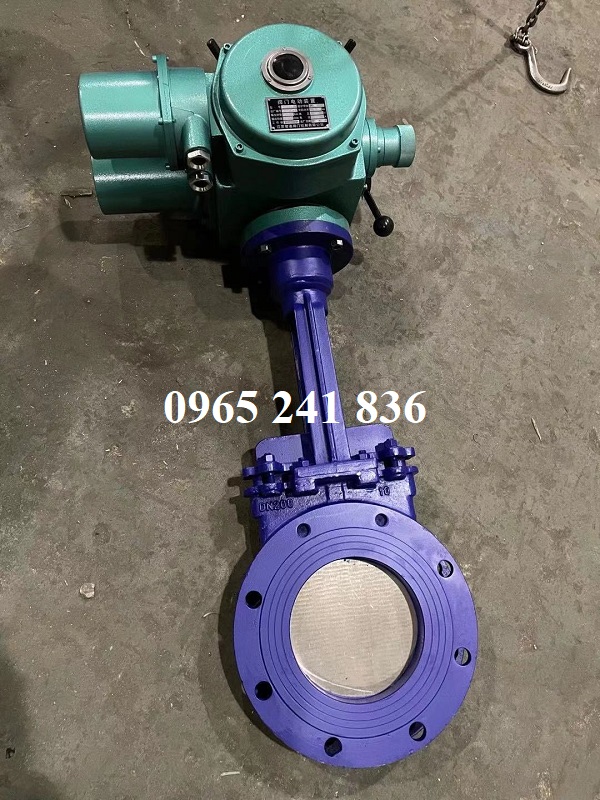

4.6. Van cổng dao điều khiển điện

   Van cổng dao điều khiển điện là van sử dụng đầu điều khiển điện có điện áp 24V, 220V giúp van đóng mở một cách hoàn toàn tự động. Van cổng dao điều khiển điện sử dụng tốt trong nhiều hệ thống, thiết bị tự động, giúp van dễ dàng hoạt động và tự động hóa được toàn bộ hệ thống.

Thông số kỹ thuật van cổng dao điều khiển điện

  • Size: DN50 – DN1500
  • Chất liệu: gang, thép WCB, inox 304, 316,
  • Bộ truyền động: đầu điện tay quay
  • Kiểu lắp: bích, tai kẹp
  • Điện áp: 24V, 220V
  • Áp lực làm việc: PN16
  • Nhiệt độ làm việc: 0 độ C - 300 độ C
  • Môi trường làm việc: nước, dung dịch, chất cặn bẩn, nước thải,...
  • Xuất xứ: Trung Quốc, Đài Loan, Thái Lan, Hàn Quốc, Châu âu
  • Bảo hành: 12 tháng
van_cong_dao_dieu_khien_dien

4.7. Các loại van cổng dao theo xuất xứ

  • Van cổng dao Trung Quốc
  • Van cổng dao Đài Loan
  • Van cổng dao Hàn Quốc
  • Van cổng dao Nhật Bản
  • Van cổng dao Châu âu

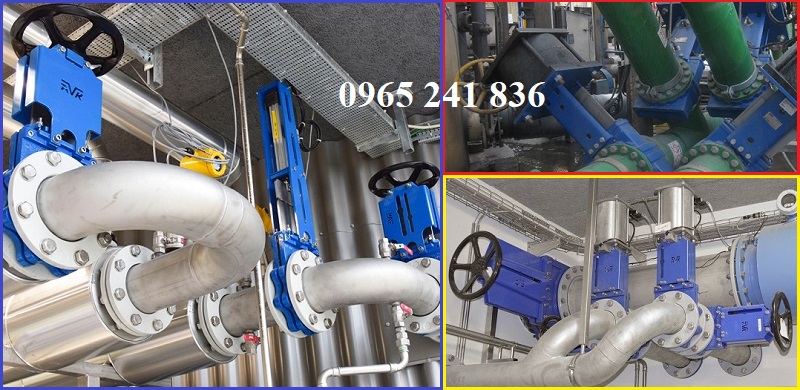

5. Ứng dụng van cổng dao

   Van cổng dao có đa dạng về kiểu loại chính vì thế mà van được ứng dụng trong nhiều hệ thống thiết bị khác nhau như:

  • Van cổng dao ứng dụng trong các hệ thống xử lý nước thải trong các đường ống nhà máy dùng tốt cho các lưu chất đặt sệt, bùn đất, chứa chất thải cặn bẩn,...
  • Van cổng dao ứng dụng trong các nhà máy xử lý dung dịch, hóa chất,...
  • Van cổng dao ứng dụng trong các ống thải nước, các hệ thống ống ngầm, hệ thống đường ống trong công trình,...
  • Van cổng dao ứng dụng xứ lý nước trong hệ thống có không gian hẹp,...
  • Van cổng dao ứng dụng trong hệ thống cấp nước trong trạm bơm, hệ thống PCCC, các nhà máy thủy điện,...
  • Van cổng dao ứng dụng trong các nhà máy sản xuất xi măng, các hệ thống trong nhà máy giấy, bồn, hệ thống sản xuất than đá,...

ung_dung_van_cong_dao

6. Ưu điểm và nhược điểm van cổng dao

6.1. Ưu điểm van cổng dao

Van cổng dao có nhiều ưu điểm nổi bật như:

  • Van cổng dao ưu điểm làm việc tốt trong các môi trường có lưu chất cặn bẩn, than bùn, các lưu chất có chất đặc sệt,...
  • Van cổng dao ưu điểm thiết kế đơn giản, gọn giúp giảm trọng lượng van.
  • Van cổng dao được làm từ nhiều loại chất liệu khác nhau inox, gang, thép làm việc tốt cho nhiều môi trường lưu chất.
  • Van cổng dao dễ dàng điều khiển đóng mở với 3 kiểu loại tay quay, bộ khí nén, bộ điện,...
  • Van cổng dao có độ bền cao, chiếm ít diện tích hệ thống, hiệu năng làm việc tốt.
  • Van cổng dao dễ dàng lắp đặt, sử dụng và bảo dưỡng bảo trì van.
  • Van cổng dao được chúng tôi nhập chính hãng, giá rẻ, chất lượng cao, bảo hành 12 tháng.

6.2. Nhược điểm van cổng dao

  • Van cổng dao nhược điểm không dùng phù hợp với các lưu chất khí hơi.
  • Van cổng dao nhược điểm không có các kích cỡ nhỏ.
  • Van cổng dao nhược điểm giá thành cao hơn các dòng van công nghiệp khác như van bướm, van bi,...

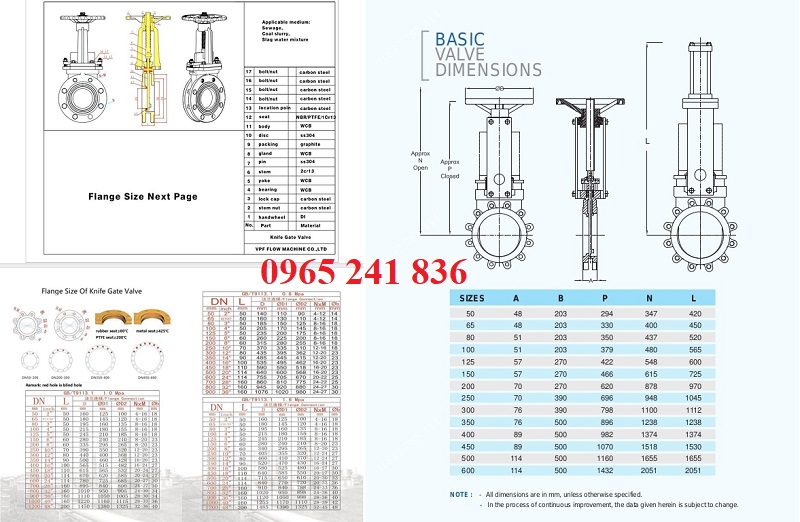

7. Catalogue van cổng dao

   Van cổng dao có đa dạng kiểu loại, chính vì thế mà van có nhiều loại catalogue khác nhau. Catalogue van cổng dao bao gồm tất cả thông số liên quan đến van như kích cỡ, độ dài, độ dài, độ cao, chất liệu, kiểu lắp, tiêu chuẩn lắp, nhiệt độ, áp lực làm việc và đặc biệt là chi tiết bản vẽ van cổng dao.

catalogue_van_cong_dao

8. Lưu ý lắp đặt bảo trì và bảo dưỡng van cổng dao

Van cổng dao có thiết kế khá đơn giản vì thế mà quá trình lắp đặt và bảo trì van cũng rất đơn giản như:

  • Lựa chọn loại van cổng dao phù hợp với hệ thống, đặt đúng tâm lỗ bắt bulong và siết chặt với nhau.
  • Đối với các đầu điện và đầu khí nén nên bọc lớp bóng để bảo vệ.
  • Không dùng cho các hệ thống khí hơi.
  • Vệ sinh và kiểm tra định kỳ van cổng dao, thường 2 – 3 tháng.
  • Nếu van gặp sự cố nên dừng hệ thống để kiểm tra sửa chữa và thay thế.

9. Báo giá van cổng dao

   Van cổng dao có nhiều loại với nhiều kích cỡ, chất liệu, kiểu loại và xuất xứ khác nhau, mỗi dòng van sẽ sử dụng phù với mỗi hệ thống đường ống, thiết bị khác nhau chính vì thế mà van cổng dao có nhiều mức giá lớn nhỏ khác nhau. Van cổng dao được chúng tôi nhập và phân phối đến khắp thị trường Việt Nam với chất lượng tốt nhất và giá thành rẻ nhất. CÔNG TY TNHH VẬT TƯ CÔNG NGHIỆP THUẬN PHÁT là đơn vị cung cấp các dòng van công nghiệp đặc biệt là các loại van cổng dao, hàng sẵn kho số lượng lớn, đầy đủ các loại giấy tờ và được bảo hành 12 tháng. Nhanh tay liên hệ với chúng tôi để được tư vấn miễn phí và nhận ngay báo giá van cổng dao bạn nhé.

Nguồn: vanhanoi.com
