Van cổng trục dài

van-cong-truc-dai - ảnh nhỏ  1
Van cổng trục dài

Van cổng trục dài

Mua hàng: 0965 241 836

THÔNG SỐ KỸ THUẬT

  • Kích cỡ: DN50 đến DN1500
  • Độ dài trục: 1 mét, 2 mét, 5 mét,…(tuỳ theo yêu cầu khách hàng)
  • Chất liệu cấu tạo: inox 304, inox 316, thép, gang
  • Áp lực làm việc: PN10, PN16, PN25
  • Nhiệt độ làm việc : -5 độ C đến 220 độ C
  • Môi trường làm việc: nước, dung dịch, hoá chất, lưu chất lỏng,...
  • Xuất xứ: Trung Quốc, Hàn Quốc, Malaysia,  Đài Loan, Châu âu,…
  • Bảo hành: 12 tháng.

Lượt xem: 8916

Đánh giá 1 lượt đánh giá

1. Van cổng trục dài là gì?

   Van cổng trục dài là loại van có phần trục lắp với thân van và phần tay quay điều khiển dài thẳng với khoảng cách theo yêu cầu của quý khách như 1 mét, 2 mét, 5 mét, 10 mét,… Van cổng trục dài được làm bằng nhiều chất liệu bền bỉ khác nhau như gang, inox, thép,… với nhiều kích cỡ lớn nhỏ phù hợp sử dụng cho nhiều môi trường lưu chất nước, dung dịch, hoá chất, xăng, dầu,…

   Van cổng trục dài được sử dụng trong hệ thống, thiết bị công nghiệp, dân sinh, các công trình, đường ống ngầm, đường ống chôn sâu dưới lòng đất, các hệ thống trên cao, khó với đến và điều khiển van hoặc làm việc trong những môi trường lưu chất nguy hiểm nhờ vào trục dài của van cổng.

Các tên gọi khác van cổng trục dài:

  • Van cổng cổ cao
  • Van cổng cổ dài
  • Van cổng trục cao

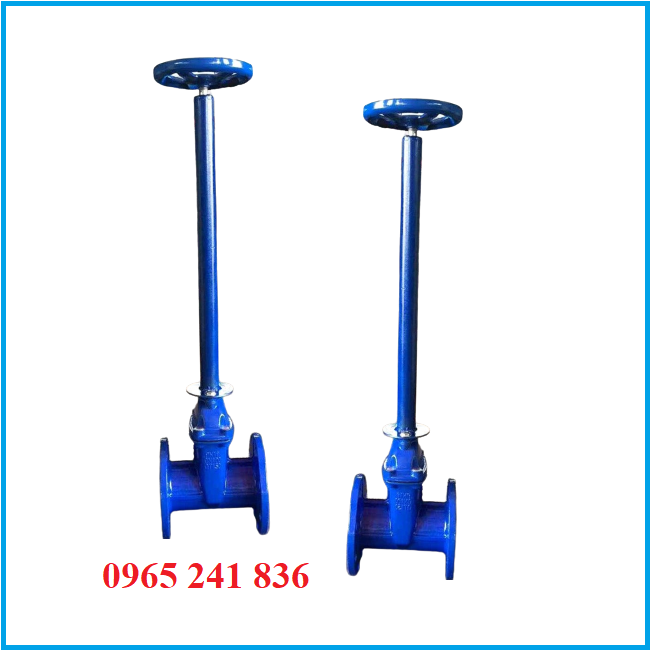

van_cong_truc_dai

2. Thông số kỹ thuật van cổng trục dài

  • Kích cỡ: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200, DN1500,…
  • Độ dài trục: 1 mét, 2 mét, 5 mét,…(tuỳ theo yêu cầu khách hàng)
  • Chất liệu cấu tạo: inox 304, inox 316, thép, gang
  • Kiểu lắp: bích, ren
  • Tiêu chuẩn bích: BS, JIS, DIN, ANSI,…
  • Áp lực làm việc: PN10, PN16, PN25
  • Nhiệt độ làm việc : -5 độ C đến 220 độ C
  • Môi trường làm việc: hệ thống ngầm, chôn ngầm, hố ga, thuỷ điện, nhiệt điện,…
  • Xuất xứ: Trung Quốc, Hàn Quốc, Malaysia,  Đài Loan, Châu âu,…
  • Bảo hành: 12 tháng.

3. Cấu tạo và nguyên lý hoạt động van cổng trục dài

3.1. Cấu tạo van cổng trục dài

   Van cổng trục dài có cấu tạo đơn giản bao gồm các bộ phận như:

  • Thân van cổng được làm bằng chất liệu gang, inox, thép với kiểu lắp mặt bích là phần bảo vệ các bộ phận bên trong và dùng kết nối với các đường ống. Thân van cổng thường chia làm 2 phần, phần thân dưới và phần thân trên(nắp van).
  • Đĩa van được làm bằng chất liệu gang bọc cao su, thép, inox dùng để chặn hoặc cho các lưu chất đi qua. Đĩa van chịu được các mức áp lực 6 bar, 10 bar, 16 bar, 25 bar,…
  • Trục dài(cổ cao) đây là bộ phận đặc biệt và quan trọng của van. Trục dài được thiết kết chắc chắn và phù hợp với van cổng. Trục dài được làm bằng các chất liệu bền bỉ như thép và inox.
  • Gioăng làm kín được làm bằng cao su EPDM hoặc các loại cao su bền bỉ giúp không bị rò rỉ ra bên ngoài.

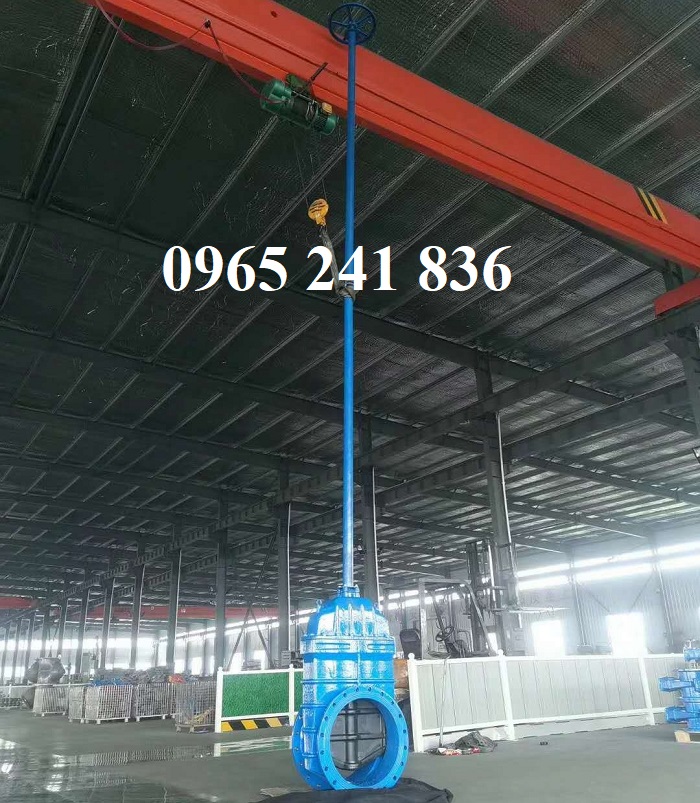

cau_tao_van_cong_truc_dai

3.2. Nguyên lý hoạt động van cổng trục dài

   Van cổng trục dài có nguyên lý hoạt động rất đơn giản, hoạt động như van cổng thông thường, vặn tay quay sẽ khiến trục chuyển động xoay và giúp nâng đĩa van lên và ngược lại sẽ vặn tay quay về vị trí ban đầu, đĩa van hạ xuống, van đóng. Quý khách hàng có thể tham khảo video dưới đây:

4. Ứng dụng van cổng trục dài

  • Van cổng trục dài ứng dụng lắp đặt cho các đường ống chôn ngầm trong các đường ống ngầm trong thành phố.
  • Van cổng trục dài ứng dụng lắp đặt trong các hố gas, hệ thống chôn ngầm sâu ở những nơi không điều khiển được.
  • Van cổng trục dài ứng dụng lắp đặt trong các hệ thống nhà máy, các khu công nghiệp.
  • Van cổng trục dài ứng dụng lắp đặt trong các hệ thống thuỷ lợi, thuỷ điện, các đập cấp nước, trạm bơm,…
  • Van cổng trục dài ứng dụng trong nhiều hệ thống khác có liên quan.

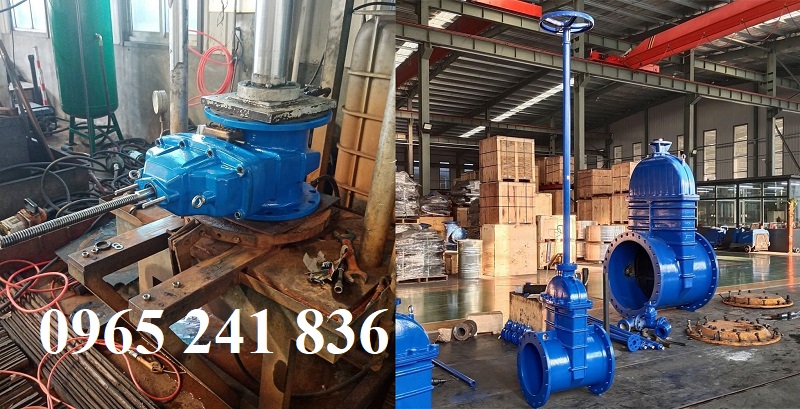

lap_dat_van_cong_co_cao

5. Ưu điểm van cổng trục dài

  • Van cổng trục dài ưu điểm giúp người vận hành dễ dàng điều chỉnh đóng mở được van khi nằm ở vị trí sâu và khó chạm đến.
  • Van cổng trục dài ưu điểm có cổ dài giúp van dễ dàng hoạt động được trong những hệ thống ngầm, chôn sâu dưới lòng đất hay những hệ thống khó với tới.
  • Van cổng trục dài ưu điểm đa dạng kiểu loại, kích cỡ sử dụng phù hợp với nhiều hệ thống, thiết bị.
  • Van cổng trục dài ưu điểm dễ dàng lắp đặt, sử dụng, tháo và sửa chữa.
  • Van cổng trục dài ưu điểm chất lượng cao, giá thành rẻ và có đa dạng xuất xứ.

6. Các loại van cổng trục dài mà chúng tôi cung cấp

6.1. Van cổng trục dài gang

  • Kích cỡ: DN50 đến DN1500,…
  • Độ dài trục: 1 m, 2 m, 5 m,…theo yêu cầu khách hàng
  • Chất liệu: gang sơn xanh, gang sơn đen
  • Kiểu lắp: mặt bích
  • Tiêu chuẩn: BS, ANSI, JIS, DIN,…
  • Áp lực làm việc: 10 bar, 16 bar
  • Nhiệt độ làm việc :  150 độ C
  • Môi trường làm việc: chôn ngầm, hố ga, dưới lòng đất, thuỷ điện, nhiệt điện,…
  • Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc, Malaysia, Châu âu,…
  • Bảo hành: 12 tháng.

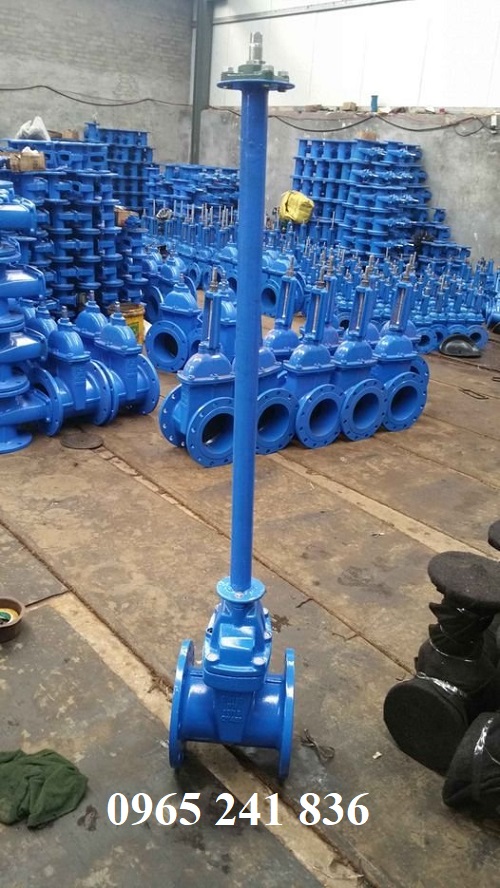

van_cong_gang_truc_dai

6.2. Van cổng trục dài thép

  • Kích thước: DN50 - DN1500
  • Độ dài trục: 1 m, 2 m, 3 m, 4 m, 5 m,…theo yêu cầu quý khách
  • Vật liệu: thép, thép WCB
  • Kiểu lắp: mặt bích
  • Áp lực làm việc: 10 bar, 16 bar, 25 bar,…
  • Nhiệt độ làm việc :  220 độ C
  • Môi trường làm việc: hố ga, dưới lòng đất, hệ thống chôn sâu,…
  • Xuất xứ: Trung Quốc, Malaysia, Đài Loan, Hàn Quốc, Châu âu,…
  • Bảo hành: 12 tháng

6.3. Van cổng trục dài inox

  • Kích thước: 50A - 1500A
  • Độ dài trục: 1 m, 3 m, 4 m, 5 m,…theo yêu cầu quý khách
  • Vật liệu: inox 304, inox 316
  • Kiểu lắp: ren, mặt bích
  • Áp lực làm việc: PN16, PN25
  • Nhiệt độ làm việc :  max 220 độ C
  • Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc, Malaysia, Châu âu,…
  • Bảo hành: 12 tháng

6.4. Các loại van cổng trục dài khác

  • Van cổng trục dài tay quay
  • Van cổng trục dài lắp bích
  • Van cổng trục dài ty nổi
  • Van cổng trục dài ty chìm

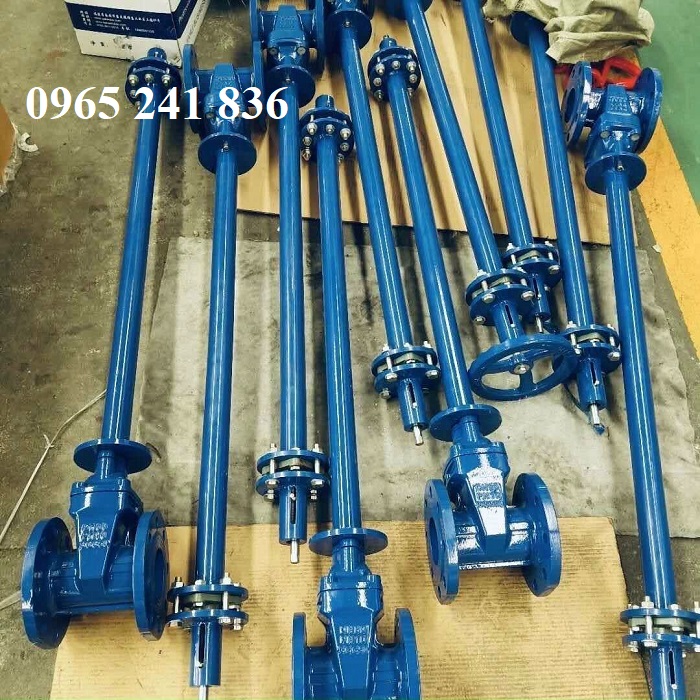

van_cong_co_dai

6.5. Các loại van cổng trục dài theo xuất xứ

  • Van cổng trục dài Trung Quốc
  • Van cổng trục dài Đài Loan
  • Van cổng trục dài Hàn Quốc
  • Van cổng trục dài Nhật Bản
  • Van cổng trục dài Malaysia
  • Van cổng trục dài Châu âu

7. Báo giá van cổng trục dài

   Van cổng trục dài có rất nhiều loại với nhiều kích cỡ, chất liệu, nhiều loại trục dài và xuất xứ khác nhau chính vì thế mà giá thành van rất đa dạng rẻ đặt theo các yếu tố trên và phụ thuộc vào thị trường cung cấp và sản xuất.

   CÔNG TY TNHH VẬT TƯ CÔNG NGHIỆP THUẬN PHÁT là đơn vị chuyên cung cấp các sản phẩm van cổng trục dài với đa dạng kích cỡ, chất liệu và chiều dài trục, các sản phẩm chúng tôi cung cấp có chất lượng tốt nhất, giá thành rẻ nhất và đầy đủ các loại giấy tờ COCQ, bảo hành 12 tháng.

Nguồn: vanhanoi.com
