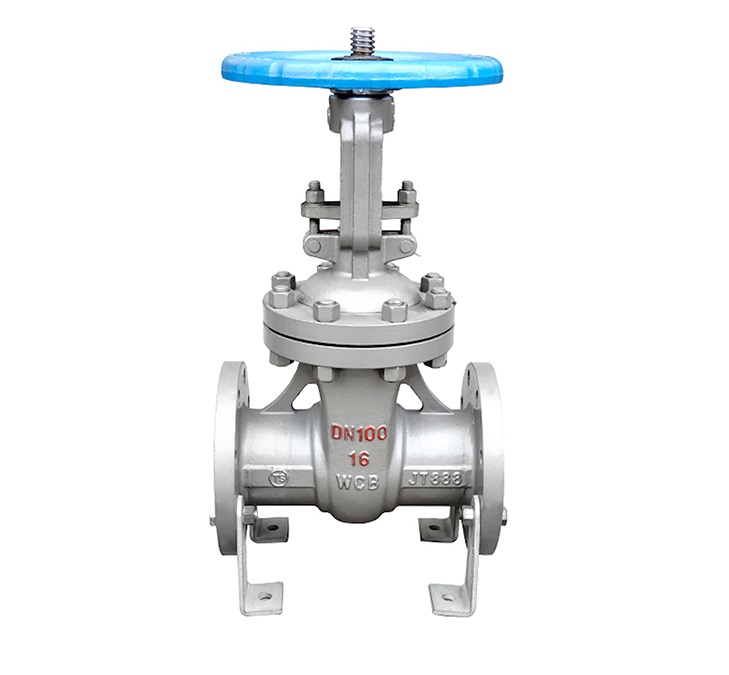

Van cổng

van-cong - ảnh nhỏ  1
Van cổng

Van cổng

Mua hàng: 0965 241 836

THÔNG SỐ KỸ THUẬT

  • Kích thước van cổng: DN15 – DN2000
  • Chất liệu thân van cổng: gang, gang cầu, inox, thép, đồng,…
  • Đĩa van cổng: gang cầu, inox, thép với cao su EPDM
  • Tay quay: Gang hoặc gang cầu
  • Kết nối : nối ren, lắp bích tiêu chuẩn BS, JIS, DIN
  • Áp lực làm việc : 10k ~ 16k
  • Nhiệt độ làm việc : 180 độ C
  • Xuất xứ: Đài Loan, Malaysia, Nhật Bản, Trung Quốc, Châu Âu....
  • Bảo hành: 12 Tháng

Lượt xem: 99217

Đánh giá 1 lượt đánh giá

1. Van cổng là van gì? Sự ra đời của van cổng

1.1.Sự ra đời của van cổng

   Từ xa xưa con người đã biết sửu dụng các miếng gỗ để chặn dòng nước trong các kênh đào và mở ra khi cần nước tưới tiêu,... Cách này đã được người Ai Cập, La Mã, Hy Lạp phát hiện ra, giúp dễ dàng cung cấp và tích trữ nước phụ vụ cho đời sống và sản xuất.

Ứng dụng nguyên lý tích nước và chặn nước này cùng với khoa học, kỹ thuật công nghệ ngày càng phát triển mà vào thế kỹ 19 con người đã phát minh ra thiết bị dùng để chặn và cấp thoát nước có tên gọi là van cổng.

Theo thời gian van cổng ngày càng được cải tiến hiện đại hơn có khả năng chịu được áp lực cao, nhiệt lớn, đồng thời có nhiều kích cỡ lớn nhỏ và được làm từ nhiều chất liệu khác nhau giúp làm việc phù hợp với nhiều hệ thống đường ống, thiết bị.

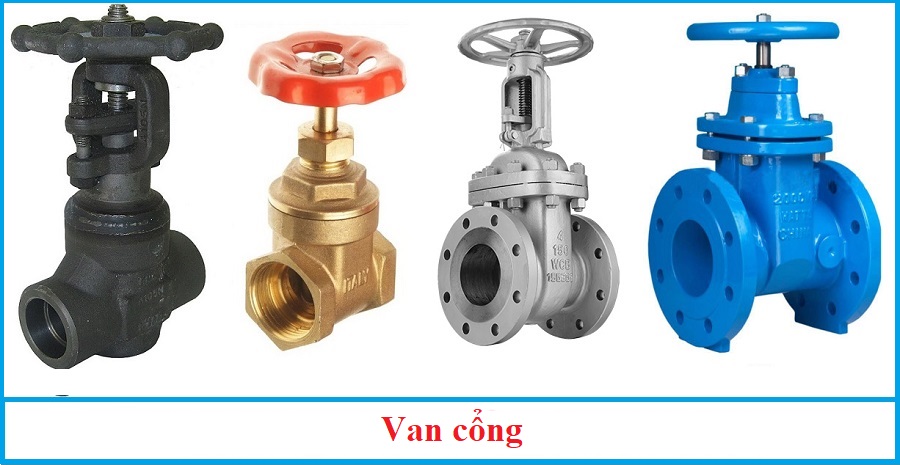

1.2.Van cổng là van gì?

van_cong

   Van cổng có tên tiếng anh Gate vavle là loại van dùng để điều tiết các lưu lượng dòng chảy thẳng giúp các dòng chảy lưu chất đi qua van hoặc ngăn chúng lại bằng cách đóng mở đĩa van. Van cổng có kiểu hoạt động đóng mở giống cửa sập nâng lên mở, hạ xuống đóng, điều này khiển đĩa van khi mở không bị ngâm trong lưu chất, khi đóng sẽ cắt hay chặn ngang dòng lưu chất. Van cổng có cấu tạo đơn giản gồm phần thân van chứa các bộ phận như cửa van, trục ty và được điều khiển đóng mở bằng vô lăng tay quay hoặc bộ tín hiệu điện tay quay. Van cổng có thể kết nối phù hợp với nhiều hệ thống lớn nhỏ theo kiểu nối ren và lắp đặt mặt bích.

   Van cổng có nhiều loại cấu tạo từ chất liệu gang, thép, inox, đồng, nhựa… làm việc phù hợp trong các môi trường rắn, lỏng, khí, hóa chất, ăn mòn và van còn đa dạng về kích thước từ DN15 – DN2000 lắp đặt thích hợp với nhiều hệ thống xử lý nước, khí, hơi, hệ thống nhà máy sản xuất,… Van cổng có loại chính van cổng ty nổi và van cổng ty chìm được sản xuất tại các nước lớn như Trung Quốc, Hàn Quốc, Nhật Bản, Đài Loan, G7,… với giá thành rẻ nhất thị trường van cổng hiện nay.

Các tên gọi khác van cổng:

  • Van cửa
  • Van chặn

2.Thông số kỹ thuật van cổng

  • Kích thước van cổng: DN15 – DN2000
  • Chất liệu thân van cổng: gang, gang cầu, inox, thép, đồng,…
  • Đĩa van cổng: gang cầu, inox, thép với cao su EPDM
  • Ốc ty van : theo TC BS1400
  • Ty van cổng : thép không rỉ theo TC BS970 P. I
  • Nắp van cổng: gang, inox, thép,…
  • Nắp đệm van cổng: gang, thép, inox,…
  • Tay quay: Gang hoặc gang cầu
  • Kết nối : nối ren, lắp bích tiêu chuẩn BS, JIS, DIN
  • Áp lực làm việc : 10k ~ 16k
  • Nhiệt độ làm việc : 180 độ C
  • Xuất xứ: Đài Loan, Malaysia, Nhật Bản, Trung Quốc, Châu Âu....
  • Bảo hành: 12 Tháng

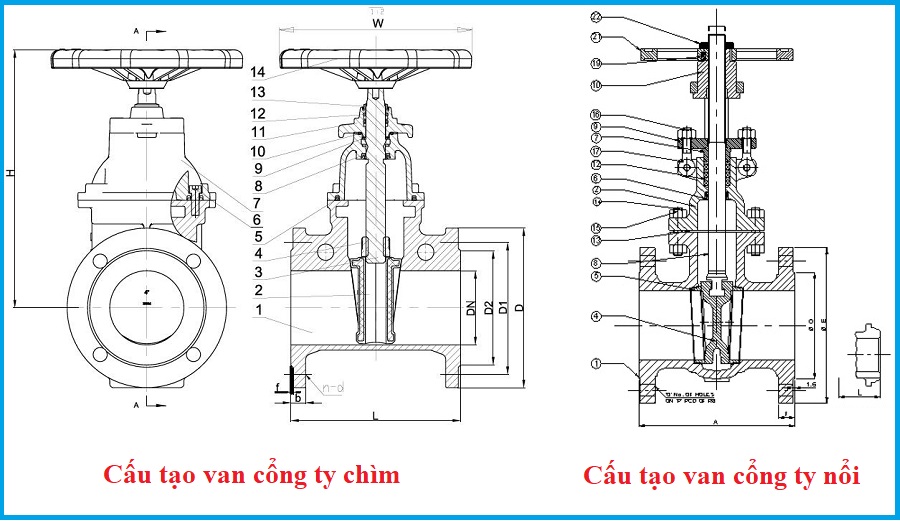

3.Cấu tạo van cổng

*Thân van cổng là bộ phận bao bọc, bảo vệ các bộ phận bên trong của van, phần này chiếm hầu hết trọng lượng của van thường được làm từ các chất liệu gang, inox, thép, đồng, nhựa,… vỏ bên ngoài thường được phủ một lớp sơn giúp chống rỉ sét. Thân van cổng dùng để kết nối với các đầu của hệ thống đường ống và là một phần của hệ thống giúp các chất chảy trực tiếp qua thân van.

*Nắp van cổng là bộ phận nằm trên thân van dưới(thân van kết nối với hệ thống), phần này đơn giản dùng để kết nối và giữ cố định phần thân van dưới với những bộ phận ở trên. Nắp van cũng được làm từ các chất liệu giống thân van và còn có nhiệm vụ bảo vệ trục van.

*Tay quay hay vô lăng là bộ phận điều khiển của van có dạng như vô lăng xe tô dùng để đóng hoặc mở đĩa van bằng cách quay vô lăng theo chiều kim đồng hồ để đóng van và ngược chiều kim đồng hồ để mở van.

*Trục van cổng(ty van cổng) là thanh truyền động được thiết kết như ốc vít dùng để kết nối tay quay với đĩa van bằng nối ren. Phần này thường được làm bằng kim loại thẳng có độ bền cao là bộ phận trung gian giúp tay quay có thể điều khiển hoạt động của đĩa van.

*Đĩa van cổng là phần trực tiếp làm với các lưu chất lỏng, đĩa van dùng chặn hoặc cho các lưu chất đi qua van, thông thường phần đĩa van sẽ chịu mọi áp lực và nhiệt độ từ dòng chảy khi van đóng. Đĩa van thường được làm từ các chất liệu tốt chống ăn mòn như inox, thép không gỉ,… hoạt động bằng cách nâng lên(van mở), hạ xuống(van đóng).

cau_tao_van_cong

4.Nguyên lý làm việc van cổng

Van cổng làm việc theo nguyên lý khá đơn giản, đóng mở tịnh tiến lên xuống như sau :

Quá trình mở van : người vận hành sẽ đóng vai trò quan trọng trong quá trình vận hành van. Nhiệm vụ của người vận hành là quay vô lăng ngược chiều kim đồng hồ, lúc này trục van sẽ quay theo tay quay làm nâng dần đĩa van lên, van mở. Đĩa van được nâng lên không tiếp xúc với các lưu chất chảy trong hệ thống.

Quá trình đóng van : quá trình này sẽ đi ngược hoàn hoàn toàn với quá trình mở van, người vận hành sẽ quay vô lăng theo chiều kim đồng hồ làm đĩa van hạ xuống cắt ngang dòng lưu chất, van đóng. Đĩa van khi đóng sẽ trực tiếp chịu mọi áp lực cũng nhiệt độ và các tác dụng của các lưu chất.

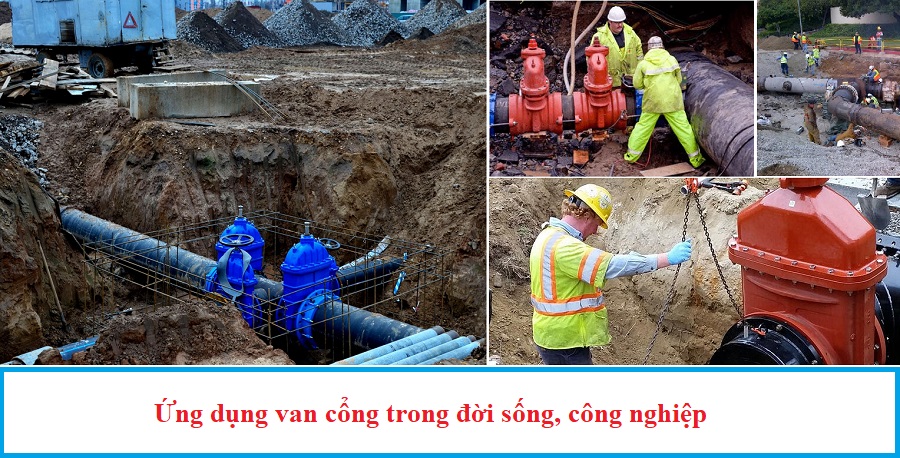

5.Ứng dụng van cổng

Ứng dụng van cổng trong lĩnh vực công nghiệp như các hệ thống xử lý nước sạch, nước thải, hệ thống sản xuất, hệ thống hóa chất dung dịch, hệ thống chất ăn mòn, axit, trong các nhà máy sản xuất, chế biến, các trạm bơm, máy bơm,…

Ứng dụng trong lĩnh vực nông nghiệp các hệ thống tưới tiêu, hệ thống cấp thoát nước, hệ thống chăn nuôi, các ao hồ, đầm,…

Ứng dụng van cổng hệ thống hóa sinh sản xuất hóa sinh như sản xuất hóa chất, dung dịch xăng dầu,… Ngoài ra, van còn được ứng dụng trong một số các ứng dụng liên quan.

ung_dung_van_cong

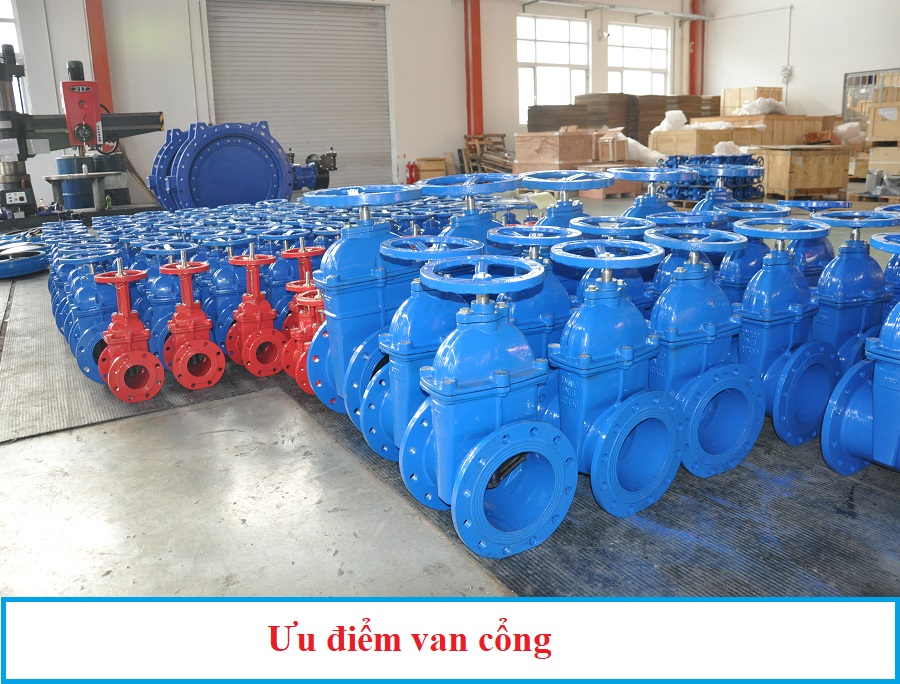

6.Ưu điểm và nhược điểm van cổng

6.1.Ưu điểm van cổng

   Van cổng ứng dụng rỗng rãi trong nhiều nghành nghề khác nhau, van có nhiều kích thước lắp đặt phù hợp với các hệ thống lớn nhỏ trong các lĩnh vực nông nghiệp, công nghiệp, hệ thống sãn xuất, hệ thống cấp thoát nước,...

Van cổng có nhiều chất liệu làm việc phù hợp với nhiều môi trường như nước, nước sạch, nước thải, khí hơi, dung dịch, hóa chất,...

Van cổng có bộ điều khiển tay quay, bộ tín hiệu điện tay quay giúp người vận hành dễ dành điều khiển đóng mở van, khiến quá trình đóng mở van nhanh hơn vì dùng ít lực hơn van cầu,...

Van cổng có quá trình đóng mở van nhanh, kín khiến các lưu chất không bị rò rỉ ra bên ngoài, ngoài ra cửa van khi mở lên cũng khá chậm giúp chống tình trạng búa nước, hay chịu áp cao và tránh gây rung lắc cũng như hư hỏng hệ thống.

Van cổng dễ dàng lắp đặt, sửa chữa, bảo hành, thay thế van, van còn được được nhập khẩu chính hãng, giá thành rẻ nhất hiện nay...

uu_diem_van_cong

6.2.Nhược điểm van cổng

   Van cổng khi sử dụng trong các môi trường lưu chất có nhiều chất cặn bẩn, bụi bẩn sẽ dễ gây ra tình trạng tắc nghẽn, kẹt van,..

Các bộ phận trong van cổng như thành van, cửa van dễ bị mài mòn do các lưu chất trong quá trình hoạt động đi qua hệ thống đường ống, thiết bị.

Nếu không được bảo dưỡng, bảo trì thường xuyên thì các van cổng có đĩa dạng song song có cấu tạo bằng nhiều bộ phận kết nối với nhau vì thế nếu sử dụng trong thời gian dài sẽ dễ gây kẹt, hư hỏng hay rò rỉ van, điều này sẽ ảnh hưởng trực tiếp đến quá trình vận hành của hệ thống đường ống, thiết bị.

Tùy theo hệ thống cũng như môi trường sử dụng mà bạn có thể lựa chọn loại van cổng phù hợp nhất vì thế van hầu như không có nhược điểm nếu lắp đúng hệ thống.

7.Phân loại van cổng

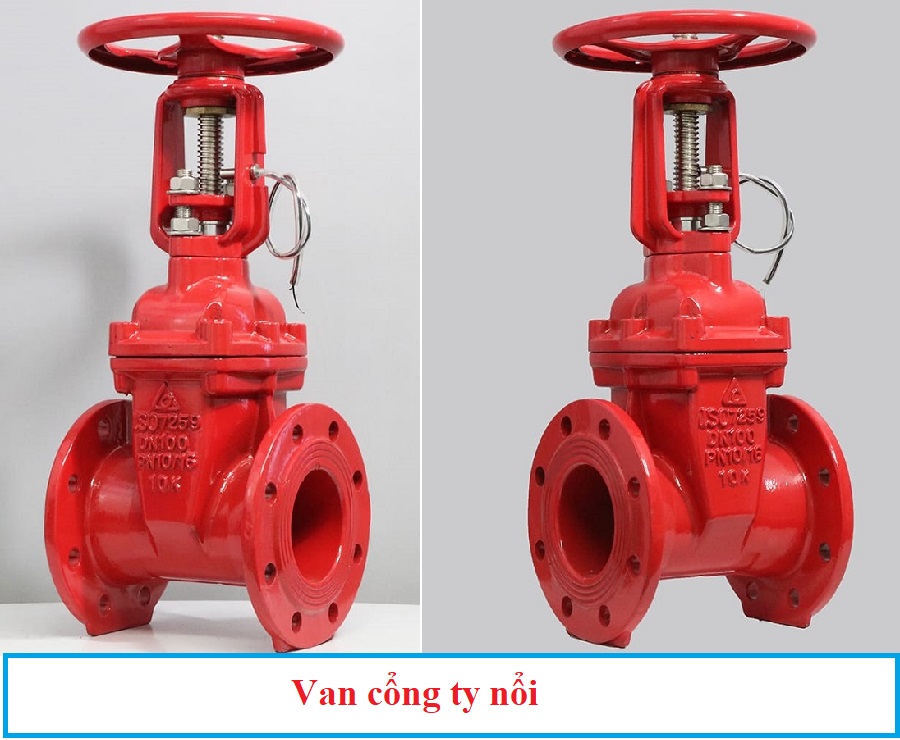

7.1.Van cổng ty nổi

   Van cổng ty nổi là loại van có phần trục ty van hiện ra ngoài, khi đóng mở đĩa van sẽ khiến phần trục ty được nâng lên hạ xuống, giúp người vận hành dễ dàng quan sát được trạng thái đóng mở của van bằng cách nhìn vào trục ty van. Van cổng ty nổi có phần trục ty di chuyển linh động, cố định đĩa van vào trục ty phần còn lại có thể di chuyển lên xuống tại vô lăng tay quay. Van cổng ty nổi có phần ty hiện ra bên ngoài giúp các lưu chất đi qua van không tiếp xúc với trục ty giúp trục ty không bị hư hỏng do lưu chất gây ra. Ngoài ra, phần trục ty nổi van cổng còn được làm bằng chất liệu inox hoặc thép không gỉ giúp làm việc tốt trong các môi trường bên ngoài. Van cổng ty nổi được ứng dụng trong nhiều hệ thống xử lý cấp thoát những lưu chất lỏng trong các khu dân cư, hệ thống sản xuất, khu công nghiệp, hệ thống PCCC...

Thông số kỹ thuật van cổng ty nổi:

  • Kích thước van : 50A ~ 500A
  • Chất liệu chế tạo : gang, inox, thép, đồng,…
  • Áp lực làm việc: PN10, PN16
  • Nhiệt độ làm việc: 180 độ C
  • Kết nối : Bích tiêu chuẩn BS, JIS, DIN
  • Môi trường làm việc : nước sạch, thải, dung dịch hóa chất , xăng dầu,…
  • Xuất xứ: Trung Quốc, Đài Loan, Malaysia, Nhật Bản, Châu Âu....
  • Bảo hành: 12 Tháng

van_cong_ty_noi_88

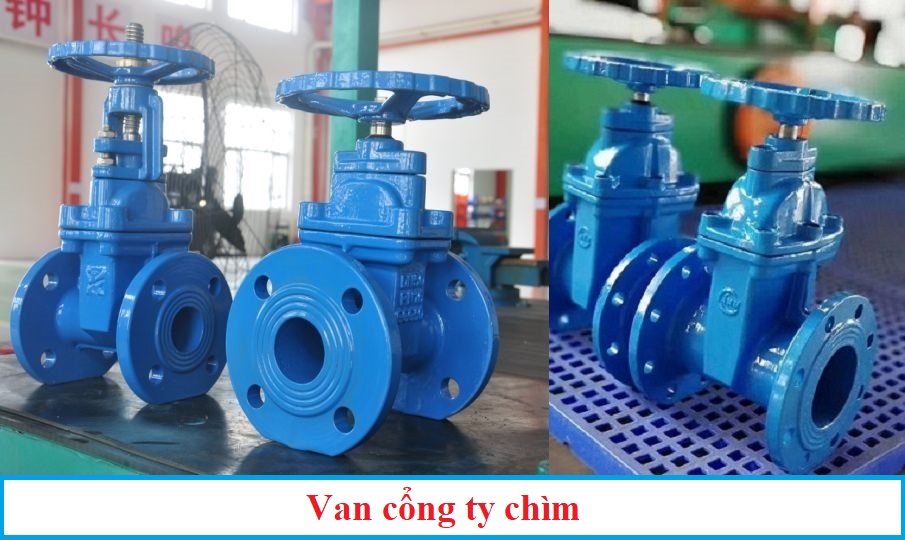

7.2.Van cổng ty chìm

   Van cổng ty chìm

  • Kích thước van : 50A ~ 500A
  • Thân van: gang, thép, inox,…
  • Đĩa van: gang, thép không gỉ, inox,…
  • Áp lực làm việc: 10kg/cm2 ~ 16kg/cm2
  • Nhiệt độ làm việc : ~180 độ C
  • Kiểu kết nối: ren, bích tiêu chuẩn BS, JIS, DIN
  • Môi trường làm việc : nước, chất thải, dung dịch hóa chất,…
  • Xuất xứ: Đài Loan, Malaysia, Trung Quốc, Nhật Bản, Châu Âu....
  • Bảo hành: 12 Tháng

van_cong_ty_chim_88

7.3.Van cổng tín hiệu điện

  • Kích cỡ van: 50A ~ 500A
  • Chất liệu cấu tạo : gang, inox, thép, đồng,…
  • Điều khiển : Tay quay, tín hiệu điện
  • Kiểu kết nối : nối ren, lắp bích tiêu chuẩn BS, JIS, DIN
  • Áp lực làm việc : 10k ~ 16k
  • Nhiệt độ làm việc : 80 độ C
  • Xuất xứ: Đài Loan, Trung Quốc, Malaysia, Nhật Bản, Châu Âu....
  • Bảo hành: 12 Tháng

7.4.Phân loại van cổng theo chất liệu

  • Van cổng gang
  • Van cổng inox
  • Van cổng thép
  • Van cổng đồng
  • Van cổng nhựa

7.5.Phân loại van cổng theo xuất xứ

  • Van cổng Trung Quốc
  • Van cổng Đài Loan
  • Van cổng Hàn Quốc
  • Van cổng Nhật Bản
  • Van cổng Malaysia
  • Van cổng Châu âu
  • Van cổng Châu á

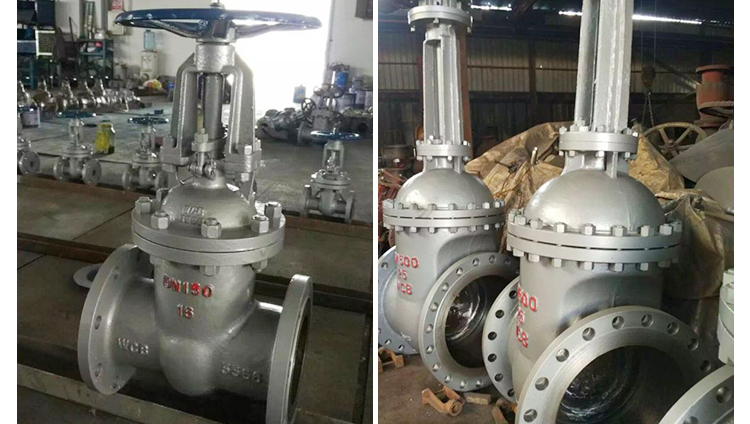

van_cong_dn150

7.6.Phân loại van cổng theo hãng sản xuất

  • Van cổng Shinyi
  • Van cổng AUT
  • Van cổng Samwoo
  • Van cổng MeijiSW
  • Van cổng Kitz
  • Van cổng Toyo

7.7.Phân loại van cổng theo kiểu lắp

  • Van cổng lắp ren
  • Van cổng lắp bích

8.Cách lắp đặt van cổng

   Van cổng có thể lắp đặt với các hệ thống theo nhiều kiểu như lắp đứng, lắp ngược, lắp ngang, lắp chéo, nói chung có thể lắp đặt theo bất kỳ hướng nào và vị trí tùy vào độ rộng của hệ thống. Tuy nhiên tốt nhất vẫn nên lắp đặt theo kiểu đứng để chuẩn với các hệ thống và dễ dàng sử dụng van hơn.

Kiểm tra lại kích cỡ hệ thống và van cổng cho đồng đều, đồng tời xem kiểu lắp đặt van và chất liệu van, đảm bảo quá trình van và hệ thống phù hợp và tương đồng với nhau.

Làm sạch hệ thống trước khi lắp đặt van cổng, đảm bảo phần lắp đặt được sạch sẽ không bị gỉ sét hay bám các tạm chất khác lên bên mặt hay bên trong hệ thống, nên sử dụng các thiết bị hoặc chất tẩy để làm sạch hệ thống.

Kiểm tra nhiệt độ làm việc, áp suất của các lưu chất sao cho phù hợp với van mà bạn sử dụng, đồng thời kiểm tra các mặt bích của hệ thống xem có bị biến dạng hay không để đảm bảo tốt nhất cho quấ trình lắp đặt.

Chuẩn bị các thiết bị để lắp đặt van cổng vào hệ thống các bộ phận như bulong ốc vít, cờ lê, gioăng lắp giữa mặt bích hệ thống và mặt bích van và các thiết bị cần thiết khác.

Kiểm tra chắc chắn rằng không có sự cong vênh của mặt bích hoặc sai lệch của van cổng liên quan đến mặt bích. Lắp đặt giá đỡ van khi cần thiết để giảm tải cho cụm đường ống.

Tiếp theo lắp đặt các bulong kết giữa 2 bích của van và hệ thống với nhau sao cho khoảng cách giữa các bulong và mặt bích là hợp lý nhất.

Dùng cờ lên, mỏ lết siết chặt các bulong ốc vít khiến 2 mặt bích tạo được độ khiết với nhau qua miếng điệm, gioăng làm kín.

Cuối cùng cho test thử, vận hành thử hệ thống xem có bị rò rỉ hay không. Nếu đảm bảo tốt có đưa vào vận hành, còn vẫn tiếp tục rò rỉ vui lòng kiểm tra lại cách lắp đặt, cũng như hệ thống hoặc van.

cach_lap_dat_van_cong_van_cua_van_chan

9.Vận hành và bảo trì van cổng

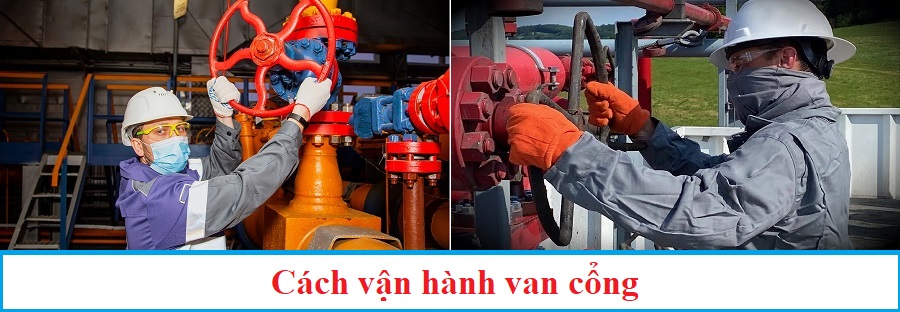

9.1.Cách vận hành van cổng

   Van cổng là loại van được sử dụng trong nhiều ngành nghề, lĩnh vực, đặc biệt là các hệ thống đường ống nước, các hệ thống công nghiệp sản xuất, công nghiệp chế biến, chính vì thế mà quý khách hàng cần phải nắm rõ các cách vận hành van cổng để dễ dàng điều chỉnh và sử dụng van.

   Van cổng thường dùng để chặn các lưu chất khiến các lưu chất không được lưu thông qua van, chính vì thế mà bộ phận đĩa hay cửa van cực kỳ quan trọng. Cửa van phải được làm bằng chất liệu làm việc phù hợp với lưu chất và có thể chịu được áp lực của dỏng chảy. Khi mở cửa van(nâng lên), cửa van sẽ được nâng lên hoàn toàn các lưu chất dễ dàng lưu thông qua mà không bị cản trở bởi vật cản.

   Khi người vận hành thực hiện mở van, đối với van cổng tay quay cần phải tác dụng một lực tùy van to hoặc nhỏ, van càng to lực càng lớn và ngược lại. Làm tay quay xoay khiến cửa van dần dần được nâng lên khiến van mở. Trong trường hợp không mở được hoặc thân van có sự biến dạng thì có khả năng lưu chất có vấn đề khiến van bị biến đổi hoặc do chất lượng của van kém, lúc này nên ngưng hoạt động của toàn bộ hệ thống để kiểm tra lại van.

cach_van_hanh_van_cong_van_cua

9.2.Bảo trì van cổng

   Để van cổng có thể sử dụng trong thời gian dài, thì yếu tố bảo trì, bảo dưỡng van cực kỳ quan trọng, tác động trực tiếp đến quá trình hoạt động, năng suất làm việc của van.

   Van cổng có cấu tạo gồm nhiều bộ phận kết hợp với nhau chính vì thế mà van dễ bị các tạp chất, bụi bẩn của lưu chất bám vào van gây ra các tình trạng tắc nghẽn, kẹt, bám cặn,... Chính vì vậy mà quý khách hàng nên lưu ý đến các lưu chất sử dụng và hệ thống đường ống phải có độ sạch cao, ngoài ra cũng có thể đầu tư các bộ phận lọc rác trên các đoạn đường ống như lọc y “trainer” để giúp loại bỏ các tạp chất trong lưu chất và đường ống.

   Lưu ý bộ phận cửa van và bộ phận trục ty đóng mở van vì đây là bộ phận chuyển động nhiều trong quá trình làm sẽ tác động với các bộ phận khác hoặc lưu chất tạo ra lực ma sát khiến các bộ phận này sẽ bị mài mòn theo thời gian khiến van dần hư hỏng. Vì thế nên kiểm tra định kỳ van để xem các bộ phận có bị hư hỏng gì không để có thể thay thế và bảo dưỡng lại.

   Với thời đại công nghiệp hóa như hiện nay thì các loại van cổng ngày được sản xuất nhiều với đa dạng mẫu mã trên thị trường. Chính vì thế mà quý khách hàng luôn mong muốn tìm được những sản phẩm van cổng chất lượng cao và có giá thành tốt để phù hợp sử dụng cho hệ thống của mình. Nhanh tay liên hệ ngay với chúng tôi để nhận được tư vấn và báo giá ngay bạn nhé!

10.Báo giá van cổng

Van cổng có rất nhiều loại vì thế giá thành của van sẽ khác nhau, giá của van cổng sẽ dựa theo từng kích thước, từng chát liệu, từng mẫu mã và từng xuất xứ của chúng. Vì vậy quý khách hàng nên lưu ý lựa chọn loại van cổng phù hợp với hệ thống của mình nhất. Quý khách hàng có thể liên hệ hotline 0965 241 836 hoặc gửi về email congnghiepgroup@gmail.com để được đội ngũ nhân viên của chúng tôi tư vấn và báo giá van cổng ngay nhé !
