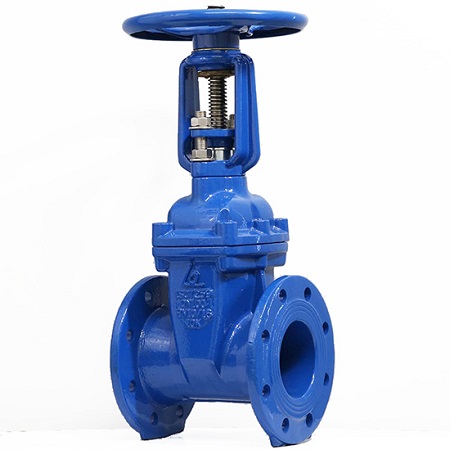

Van cổng ty nổi

van-cong-ty-noi - ảnh nhỏ  1
Van cổng ty nổi

Van cổng ty nổi

Mua hàng: 0965 241 836

THÔNG SỐ KỸ THUẬT

  • Kích cỡ van : DN50 - DN600
  • Chất liệu van : gang, thép, inox,...
  • Kiểu lắp : lắp bích
  • Kiểu điều khiển : tay quay(vô lăng)
  • Áp lực làm việc : PN16
  • Nhiệt độ làm việc : 0 ~ 180 độ C
  • Môi trường làm việc : chất lỏng, nước sạch, dung dịch, hóa chất...
  • Xuất xứ : Đài Loan, Hàn Quốc, Nhật Bản...
  • Bảo hành : 12 tháng

Lượt xem: 8912

Đánh giá 1 lượt đánh giá

1. Van cổng ty nổi là van gì?

Van cổng ty nổi(gate valve non-rising stem) hay còn được gọi là van cửa ty nổi là loại van khi thực hiện hoạt động đóng mở phần ty van sẽ được nâng lên hạ xuống. Van sử dụng bộ phận tay quay(vô lăng) để điều khiển đóng mở giúp các dòng lưu chất lưu thông hoặc ngăn không cho các dòng lưu chất đi qua hệ thống đường ống.

Van cổng ty nổi gồm phần thân van bao bọc bộ phận trục ty được làm từ những chất liệu bền, có cấu trúc chắc chắn như inox, gang, thép không gỉ... làm việc phù hợp với nhiều môi trường và thường được sử dụng trong các hệ thống xử lý nước, dung dịch, hóa chất... Van được nhập khẩu trực tiếp chính hãng từ các nước lớn như Tawain, Korea, Japan, Malaysia,... với giá thành tốt nhất thị trường hiện nay.

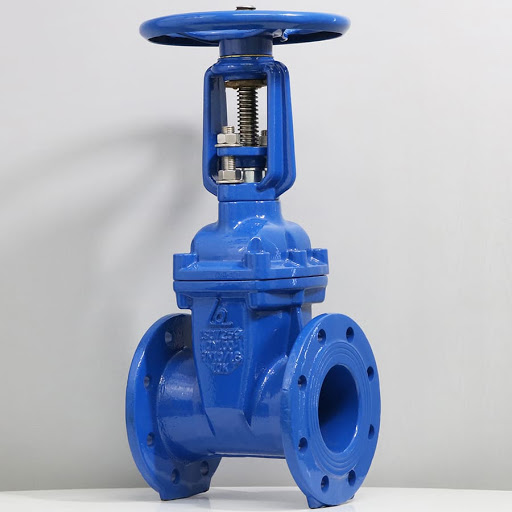

van_cong_ty_noi


Một số loại van cổng ty nổi :

  • Van cổng ty nổi Đài Loan
  • Van cổng ty nổi Hàn Quốc
  • Van cổng ty nổi Nhật Bản

2. Thông số kỹ thuật van cổng ty nổi

Van cổng ty nổi
  Kích thước van  DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
  Chất liệu chế tạo   gang, gang dẻo, inox, thép,...
  Gioăng làm kín   cao su EFDM, teflon...
  Trục(ty), đĩa   inox, thép không gỉ...

  Kiểu lắp

  lắp bích chuẩn BS, JIS, DIN, ANSI
  Kiểu điều khiển   Tay quay(vô lăng)
  Áp lực làm việc   PN16
  Nhiệt độ làm việc   0 độ C ~ 180 độ C
  Môi trường làm việc   nước sạch, thải, dung dịch, hóa chất...
  Xuất xứ   Trung Quốc, Đài Loan, Nhật Bản, Hàn Quốc...
  Bảo hành   12 tháng

*Hình ảnh van cổng ty nổi

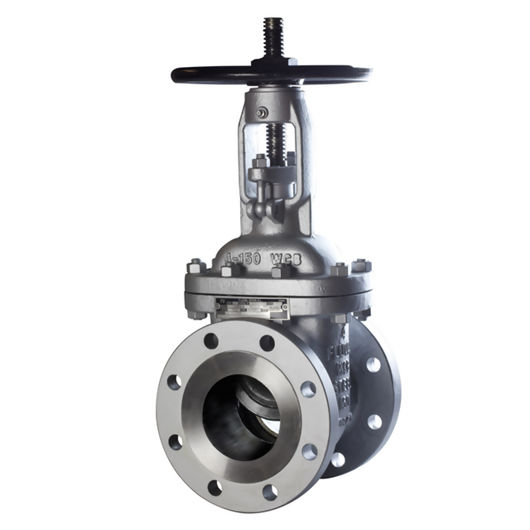

van_cong_ty_noi_mat_bich

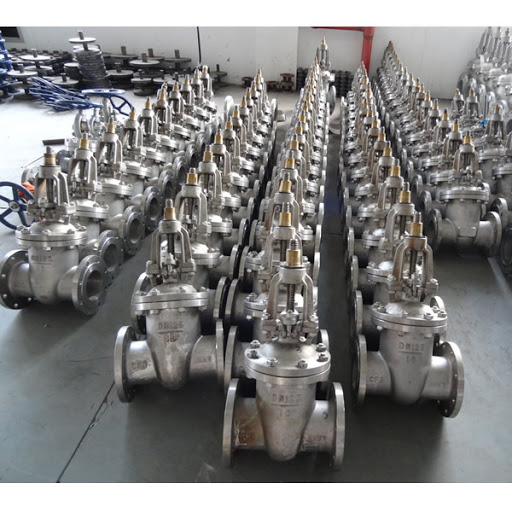

ung_van_cong_ty_noi

               Hình ảnh van cổng ty chìm

3. Cấu tạo và nguyên lý hoạt động van cổng ty nổi

*Cấu tạo van cổng ty nổi

Van cổng ty nổi bao gồm các bộ phận chính như :

Tay quay(vô lăng) : giúp người vận hành dễ dàng điều khiển hoạt động đóng mở van bằng cách quay vô lăng.

Trục, ty : là bộ phận dùng để kết nối phần tay quay với đĩa van tạo ra chuyển động lên xuống của đĩa van.

Đĩa van : là phần trực tiếp làm việc với các lưu chất có nhiệm ngăn hoặc cho các dòng lưu chất đi qua.

Gioăng làm kín : giúp các dòng lưu chất không rò rỉ hay tràn ra bên ngoài.

Nắp van : làm phần nằm trên thân van dùng để làm kín và giữ cố định phần ty van.

Thân van : là bộ phận dùng để bao bọc van và kết nối van với các hệ thống thông qua kiểu lắp bích.

Ngoài ra, còn một vài các phụ kiện nhỏ dùng để gắn các bộ phận lại với nhau như bu lông, ốc vít...

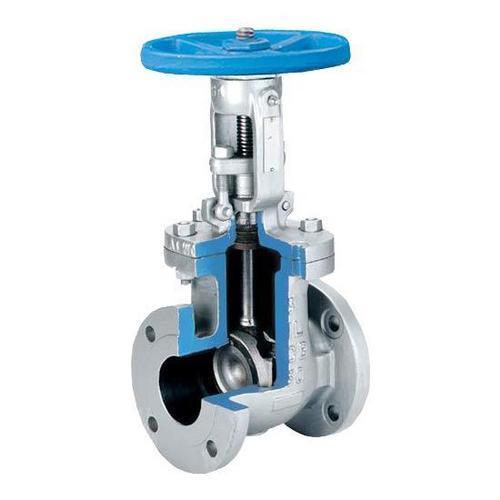

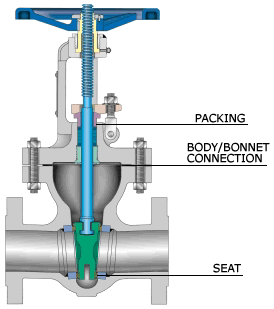

cau_tao_van_cong_ty_noi van_cong_ty_noi_mat_cat

 *Nguyên lý hoạt động van cổng ty nổi

Khi người vận hành tác động một lực lên bộ phận vô lăng tức là quay vô lăng sang bên trái(theo từng góc độ) thì trục ty sẽ quay theo khiến phần đĩa van được nâng lên van mở và ngược lại van sẽ đóng. Khác với van cổng ty chìm là phần ty van vẫn nằm trong van khi hoạt động thì phần ty của van cổng ty nổi sẽ chuyển động chuyển động ra bên ngoài khi van mở và sẽ nằm ở trong khi van đóng.

4. Ứng dụng van cổng ty nổi

*Ưu điểm van cổng ty nổi

Van cổng ty nổi sở hữu cho mình nhiều ưu điểm vượt trội so với các dòng van khác như :

  • Phần ty van không ngâm trong các dòng lưu chất nên có tuổi thọ cao hơn van cổng ty chìm và có thể làm việc được trong các môi trường có chất ăn mòn.
  • Dễ dàng đóng mở bằng bộ phận tay quay, cho dòng chảy ổn định, và bị rò rỉ hay tràn lưu chất khi sử dụng.
  • Dễ dàng kiểm tra tình trạng hoạt động của van, tháo lắp và bảo dưỡng van cũng rất đơn giản.
  • Phần ty van có thể nối dài để sử dụng trong các hệ thống nằm sâu dưới đất, hầm giúp người vận hành dễ dàng điều khiển đóng mở.
  • Van đa dạng về kích thước mẫu mã cũng như chất liệu phù hợp với nhiều hệ thống lớn nhỏ hiện nay.

Tuy nhiên van vẫn tồn tại một số nhược điểm như giá thành cao hơn van cổng ty chìm.

Với cấu tạo van chắc chắn cùng với đa dạng về chất liệu, mẫu mã cũng như kích thước, van cổng ty nổi được ứng dụng trong nhiều hệ thống và lĩnh vực hoạt động như :

  • Ứng dụng hệ thống xử lý nước sạch tại các phòng bơm cung cấp cho cho các khu dân sinh, các hệ thống nhà máy, trường học, các hệt hống phòng cháy chữa cháy...
  • Ứng dụng hệ thống cấp thoát nước, xử lý nước thải tại các trạm bơm mương, đập, cống, rãnh...
  • Ứng dụng trong các ngành dầu khí, dung dịch, hóa chất, các nhàn máy chế tạo, sản xuất, các hệ thống có chất ăn mòn...

5. Các loại cổng ty nổi thông dụng hiện nay

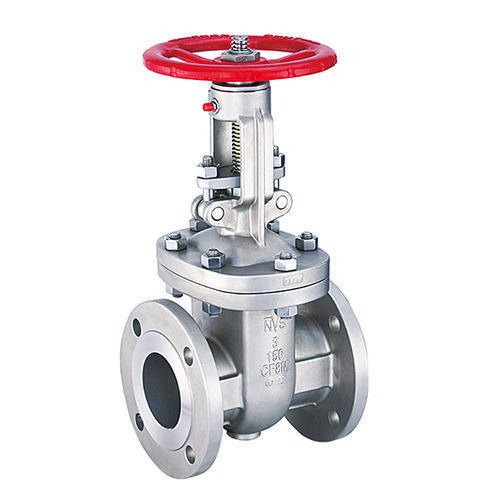

*Van cổng ty nổi inox


 van_cong_inox_lap_bich

THÔNG SỐ KỸ THUẬT

  • Kích thước van : DN50 – DN500
  • Chất liệu van : inox SUS 304, SUS 201, SUS 316
  • Kiểu lắp : lắp ren.
  • Nhiệt độ làm việc: 250 độ C
  • Áp lực làm việc: PN16
  • Xuất xứ: Đài Loan, Trung Quốc,...
  • Bảo hành : 12 tháng

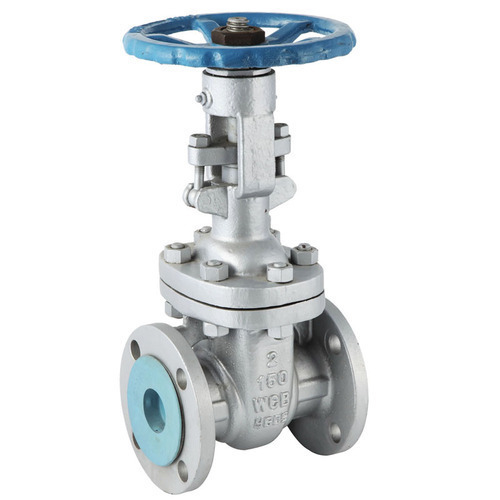

*Van cổng ty nổi gang


 van_cong_ty_noi_gang

 THÔNG SỐ KỸ THUẬT

  • Kích thước van : DN50 – DN800
  • Chất liệu : Gang, gang dẻo...
  • Gioăng làm kín: EPDM
  • Nhiệt độ làm việc: ~ 120 độ C
  • Áp lực làm việc: 16bar
  • Xuất xứ: Hàn Quốc, Malaysia, Trung Quốc
  • Bảo hành : 12 tháng

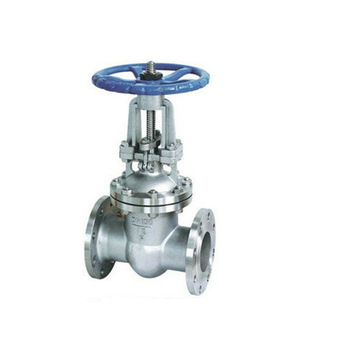

*Van cổng ty nổi thép


 van_cong_bang_inox

 THÔNG SỐ KỸ THUẬT

  • Kích thước van : DN50 – DN1000
  • Chất liệu: Thép cacbon
  • Kiểu lắp : lắp bích
  • Nhiệt độ làm việc: -10 độ C - 200 độ C
  • Áp lực làm việc: 16kg/cm2
  • Xuất xứ: Trung Quốc, Đài Loan
  • Bảo hành : 12 tháng

6. Giá van cổng ty nổi

Tùy kích thước, mẫu mã và chất liệu cấu tạo mà giá thành van sẽ tương ứng như thế. Van cổng ty nổi sẽ dùng được trong nhiều hệ thống khác nhau liên hệ ngay 0965.241.836 để được tư vấn và nhận báo giá. Ngoài van cổng thì quý khách hàng cũng có thể tham khảo một số loại van khác như :
