Van bướm mặt bích KSPM

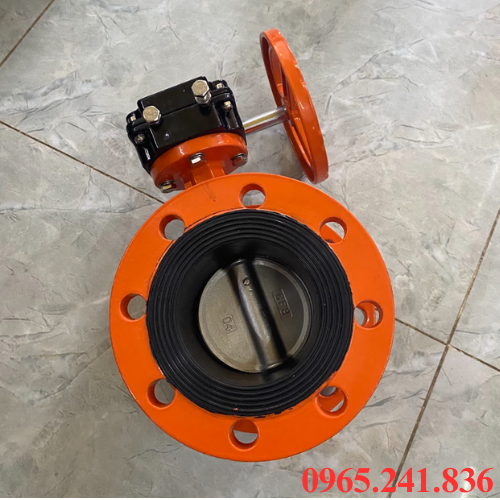

I. Tổng quan về van bướm mặt bích KSPM

Van bướm mặt bích KSPM được thiết kế với kết nối mặt bích tiêu chuẩn giúp tăng độ kín khả năng chịu áp lực và ổn định. So với dòng van bướm kẹp wafer thì mặt bích mang lại độ chắc chắn cao hơn, phù hợp cho hệ thống yêu cầu kỹ thuật nghiêm ngặt. Được cấu tạo từ nhiều chất liệu như gang, thép, inox giúp vận hành bền bỉ trong môi trường khác nhau.

Thiết kế tối ưu, van bướm với khả năng đóng mở nhanh, điều tiết lưu lượng hiệu quả, hạn chế rò rỉ trong quá trình sử dụng. Đa dạng kiểu điều khiển như tay gạt, tay quay, điều khiển điện, điều khiển khí nén đáp ứng linh hoạt khi lắp đặt trong hệ thống. Với độ bền cao, vận hành ổn định, chi phí hợp lý van bướm KSPM mặt bích là giải pháp tối ưu cho công trình cấp thoát nước, PCCC, HVAC, nhà máy sản xuất, khu công nghiệp.

II. Thông số kỹ thuật tiêu chuẩn van bướm mặt bích KSPM

• Tên sản phẩm: Van bướm mặt bích
• Kích thước: DN50 – DN600
• Áp lực: PN10, PN16
• Nhiệt độ: -10 – 150 độ C
• Chất liệu thân: Gang, thép, inox
• Chất liệu đĩa: Inox 304, 316
• Trục van: Inox
• Gioăng làm kín: EPDM, NBR, PTFE
• Kiểu kết nối: Mặt bích
• Tiêu chuẩn: JIS, BS, ANSI, DIN
• Kiểu điều khiển: Tay quay, tay gạt, điều khiển điện, khí nén
• Ứng dụng: Hệ thống cấp thoát nước, PCCC, HVAC,…
• Bảo hành: 12 tháng

III. Đặc điểm nổi bật, hạn chế van bướm mặt bích KSPM

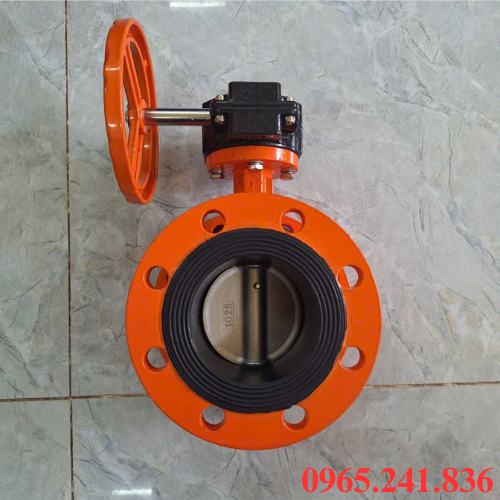

1. Đặc điểm nổi bật van bướm mặt bích KSPM

Được thiết kế để đáp ứng yêu cầu về độ bền, độ kín, khả năng vận hành ổn định, van bướm mặt bích KSPM với kết cấu chắc chắn, mang lại hiệu quả sử dụng.

• Kết nối mặt bích tiêu chuẩn, giúp liên kết chắc chắn với đường ống, giảm rung lắc, hạn chế rò rỉ trong quá trình vận hành.
• Khả năng làm kín vượt trội nhờ sử dụng gioăng EPDM, PTFE phù hợp cho môi trường nước, khí nén, hơi và hóa chất.
• Chất liệu bền bỉ nhờ thân bằng gang – thép – inox, đĩa và trục giúp tăng khả năng chống ăn mòn, kéo dài tuổi thọ.
• Vận hành đóng mở nhanh, thao tác nhẹ, giúp tiết kiệm thời gian và công suwcscho người sử dụng, chịu áp lực ổn định đáp ứng tốt hệ thống làm việc.
• Đa dạng phương thức điều khiển từ tay gạt, tay quay, điều khiển điện, điều khiển khí nén giúp dễ tích hợp.
• Dễ lắp đặt, bảo trì thuận tiện, tương thích với nhiều tiêu chuẩn mặt bích như JIS, BS, ANSI, DIN.
• Ứng dụng linh hoạt phù hợp lắp đặt trong hệ thống cấp thoát nước, PCCC, HVAC, nhà máy và khu công nghiệp.

2. Hạn chế van bướm mặt bích KSPM

• Kích thước và trọng lượng lớn, gây bất tiện trong vận chuyển và lắp đặt wor không gian kẹp.
• Không phù hợp cho môi trường áp suất và nhiệt độ quá cao, đặc biệt trong hệ thống áp lực lớn.
• Yêu cầu độ chính xác cao khi lắp đặt, cần căn chỉnh đồng tâm mặt bích để đảm bảo độ kín, tránh kẹt đĩa van.

IV. Cấu tạo, nguyên lý hoạt động van bướm mặt bích KSPM

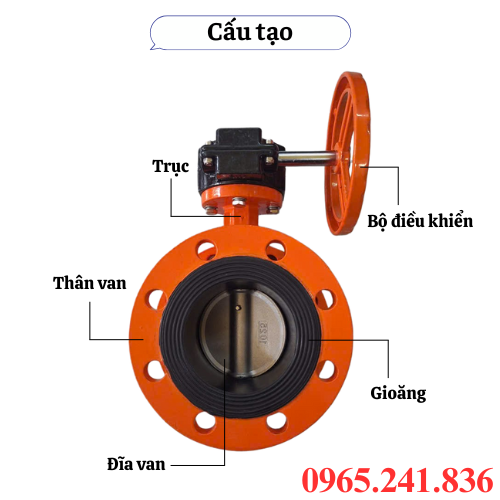

1. Cấu tạo van bướm mặt bích KSPM

Van bướm lắp bích KSPM với cấu tạo đơn giả, chắc chắn, đảm bảo khả năng đóng mở linh hoạt, độ kín cao, vận hành ổn định.

• Thân van được cấu tạo từ gang, thép, inox thiết kế liền khối với hai mặt bích giúp kết nối chắc chắn, với đường ống và chịu áp lực.
• Trục van làm bằng inox, kết nối giữa đĩa van và bộ điều khiển, truyền lực đóng mở chính xác, ổn định.
• Gioăng làm kín sử dụng chất liệu EPDM, NBR, PTFE giúp tăng độ kín, hạn chế rò rỉ, phù hợp nhiều môi trường làm việc.
• Bộ phận điều khiển gồm tay gạt, tay quay, hộp số hoặc bộ điều khiển khí nén, điều khiển điện để vận hành dễ dàng và linh hoạt.

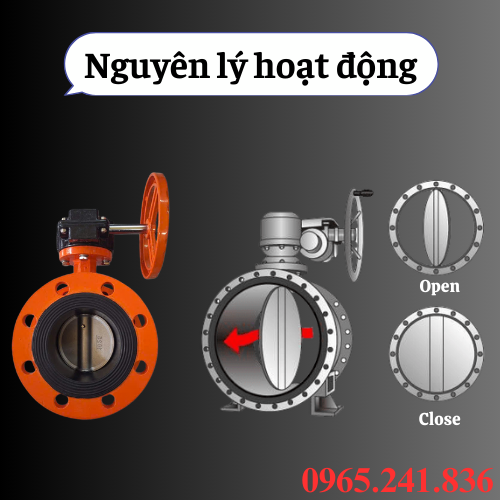

2. Nguyên lý hoạt động van bướm mặt bích KSPM

Van bướm mặt bích KSPM hoạt động dựa trên nguyên lý xoay đĩa van quanh trục để điều khiển dòng chảy qua đường ống. Nguyên lý này giúp van đóng mở nhanh, thao tác đơn giản, hiệu quả trong nhiều hệ thống công nghiệp. Khi van ở trạng thái đóng đĩa van xoay vuông góc với dòng chảy để ngăn hoàn toàn lưu chất đi qua. Khi van ở trạng thái mở đĩa van xoay song song, cho phép lưu chất thông qua van.

Trục van truyền lực từ bộ điều khiển như tay gạt, tay quay, khí nén, điện giúp đĩa van xoay chính xác và ổn định. Gioăng làm kín tiếp xúc trực tiếp với đĩa van, đảm bảo đọ kín cao, hạn chế rò rỉ trong quá trình vận hành. Nhờ nguyên lý hoạt động đơn giản va hiệu quả, van bướm mặt bích phù hợp sử dụng trong các hệ thống nước, khí nén, hơi và xử lý nước thải, đặc biệt ở những vị trí cần đóng mở nhanh, vận hành thường xuyên.

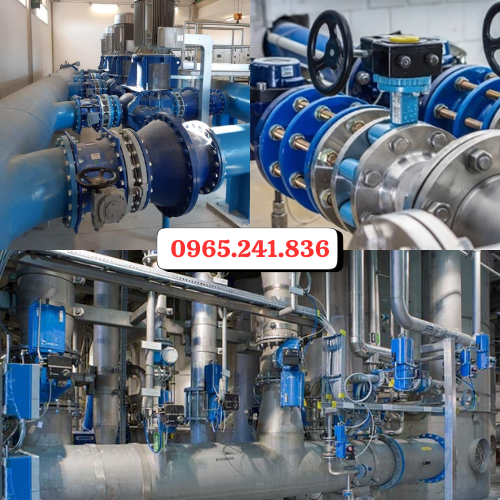

V. Ứng dụng van bướm mặt bích KSPM trong thực tế

Thiết kế mặt bích chắc chắn, hả năng làm kín tốt, vận hành ổn định, van bướm mặt bích KSPM ứng dụng rộng rộng rãi trong nhiều hệ thống công nghiệp và dân dụng.

• Hệ thống cấp thoát nước: Được lắp đặt trong nhà máy nước, khu dân cư, khu công nghiệp để đóng mở, điều tiết lưu lượng nước.
• Hệ thống xử lý nước thải: Phù hợp cho các trạm xử lý nước thải sinh hoạt, công nghiệp nhờ độ bền, khả năng chống ăn mòn.
• Hệ thống PCCC: Ứng dụng trong hệ thống điều hòa không khí, thông gió giúp kiểm soát dòng chảy hiệu quả.
• Nhà máy sản xuất công nghiệp: Dùng trong các hệ thống dẫn nước, khí nén, hơi áp suất trung bình.
• Khu công nghiệp, công trình hạ tầng: Lắp đặt tại các tuyến ống lớn, yêu cầu kết nối chắc chắn, tuổi thọ cao.
• Ngành thực phẩm và hóa chất nhẹ: Áp dụng khi lựa chọn đúng chất liệu đĩa van, gioăng phù hợp với môi trường làm việc.

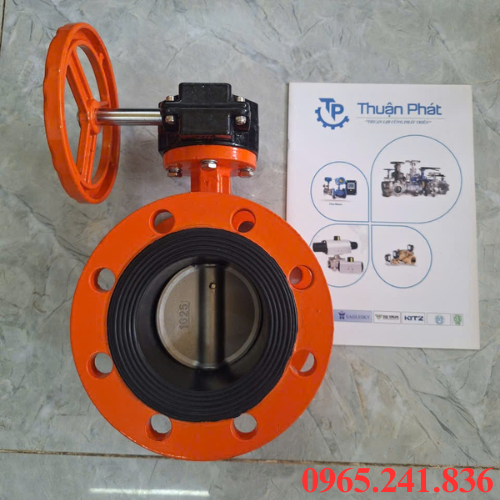

VI. Tiêu chuẩn kết nối mặt bích của van bướm KSPM

Với thiết kế kết nối mặt bích theo tiêu chuẩn, van bướm mặt bích giúp đảm bảo độ kín, độ bền, khả năng đồng bộ cao khi lắp đặt vào hệ thống.

• Tiêu chuẩn áp lực PN16, PN16 phù hợp cho đa số hệ thống nước, khí nén và hơi áp suất trung bình.
• Tiêu chuẩn mặt bích JIS, BS, ANSI, DIN dễ kết nối với các hệ thống đường óng trong và ngoài.
• Khoảng cách bulong được gia công chính xác theo từng từng tiêu chuẩn, giúp lắp đặt nhanh, chắc chắn.
• Bề mặt làm kín với thiết kế phẳng, kết hợp cùng gioăng EPDM, PTFE giúp tăng độ kín, hạn chế rò rỉ.
• Khả năng tương thích cao, dễ thay thế, lắp mới, nâng cao van trong hệ thống mà không cần cải tạo đường ống.
• Độ ổn định khi vận hành với kết nối mặt bích giúp van chịu rung lắc tốt, phù hợp cho các tuyến ống lớn.

VII. Lưu ý khi lựa chọn van bướm mặt bích KSPM phù hợp

Để van bướm mặt bích KSPM hoạt động hiệu quả, bền bỉ, phù hợp với hệ thống, cần cân nhắc một số yếu tố kỹ thuật trước khi lựa chọn.

• Xác định đúng kích thước của đường ống để đảm bảo lắp đăt chính xác và không ảnh hưởng đến lưu lượng.
• Lựa chọn áp lực làm việc phù hợp với áp suất thực tế của hệ thống nhằm đảm bảo an toàn vận hành.
• Xem xét môi trường sử dụng để chọn chất liệu, đĩa van và gioăng làm kín tương thích với hệ thống.
• Chọn tiêu chuẩn mặt bích đồng bộ, tránh sai lệch khi lắp đặt, ưu tiên sản phẩm chính hãng, đầy đủ chứng từ.
• Lựa chọn kiểu điều khiển phù hợp như tay gạt, tay quay để vận hành thủ công, điều khiển điện, khí nén cho hệ thống tự động hóa.
• Đánh giá tần suất đóng mở để chọn kết cấu và bộ điều khiển có độ bền đáp ứng yêu cầu sử dụng lâu dài.

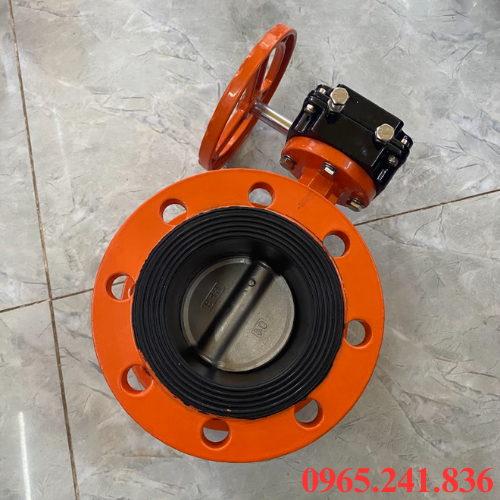

VIII. Hình ảnh thực tế van bướm mặt bích KSPM

Dưới đây là hình ảnh thực tế của van bướm mặt bích KSPM giúp dễ quan sát cấu tạo, kiểu kết nối, phương thức điều khiển của sản phẩm, hỗ trợ khách hàng lựa chọn sản phẩm phù hợp.

> Xem thêm: Van bướm gang tay gạt KSPM

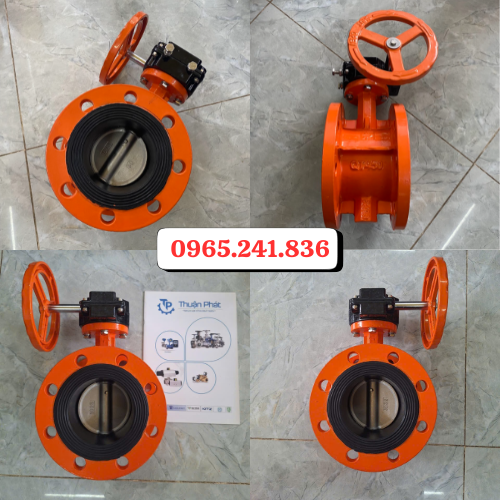

IX. Báo giá van bướm mặt bích KSPM chính hãng tại Thuận Phát

Thuận Phát đơn vị chuyên cung cấp van bướm KSPM chính hãng, đầy đủ kích thước, chất liệu và kiểu điều khiển đáp ứng đa dạng nhu cầu lắp đặt trong hệ thống. Tại cửa hàng chúng tôi, tất cả các sản phẩm van đều được nhập khẩu và nguồn gốc xuất xứ đầy đủ. Bảo hành 12 tháng, đầy đủ CO~CQ, đảm bảo chất lượng, độ bền và khả năng vận hành ổn định.

Giá của van bướm mặt bích phụ thuộc vào nhiều yếu tố khác nhau như kích thước, chất liệu, tiêu chuẩn, phương thức điều khiển giúp dễ lựa chọn giải pháp phù hợp với yêu cầu công trình. Ngoài ra với đội ngũ kỹ thuật giàu kinh nghiệm luôn sẵn sàng hỗ trợ quý khách, hướng dẫn lắp đặt, bảo trì, bảo dưỡng và vận hành van. Giao hàng tận nơi, nhanh chóng, cung cấp phụ kiện đi kèm chính hãng. Mọi thông tin chi tiết vui lòng liên hệ 0965.241.836 để được tư vấn, hỗ trợ, báo gia chi tiết cho từng sản phẩm.
