Van bướm nhựa

1. Van bướm nhựa là van gì?

Van bướm nhựa là dòng van chuyển sử dụng cho các môi trường lưu chất lỏng, lưu chất ăn mòn, dung dịch axit, bazo, kiềm muối, các hóa chất có độ mòn như xút ăn da, HCL, H2SO4 với nhiệm vụ đóng mở cho các lưu chất đi qua hoặt ngăn chặn chúng lại không cho đi qua van.

Van bướm nhựa là loại van được làm từ các chất liệu nhựa PVC, UPVC, CPVC, PVDF có nhiệm vụ điều tiết đóng mở giúp các chất đi qua hoặc ngăn các chất không cho đi qua hệ thống đường ống. Van bướm nhựa được điều khiển bằng nhiều cách như sử dụng tay gạt, tay quay, bộ điều khiển khí nén, bộ điều khiển điện... Các loại van bướm nhựa phổ biến hiện nay:

• Van bướm bằng nhựa PVC
• Van bướm bằng nhựa UPVC
• Van bướm bằng nhựa PVDF
• Van bướm bằng nhựa CPVC
• Van bướm nhựa PP

Van bướm nhựa đa dạng về mẫu mã, kích thước, từ DN50 đến DN300 và được sử dụng trong nhiều loại hệ thống đường ống như các hệ thống xử lý nước sạch, nước thải,... hệ thống khí, hơi,... hệ thống có các chất ăn mòn, axit loãng, bazo, muối... Van bướm nhựa được chúng tôi nhập khẩu trực tiếp chính hãng từ các nước lớn như Đài Loan, Hàn Quốc, Châu âu... với giá tốt nhất thị trường. Liên hệ để được tư vấn và nhận báo giá van bướm nhựa.

2. Thông số kĩ thuật van bướm nhựa

• Kích thước van : DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500
• Chất liệu van : nhựa PVC, nhựa UPVC, nhựa CPVC, PP, PPG, PVDF,...
• Trục đĩa : nhựa PVC, UPVC, CPVC, PP, PPG, PVDF,...
• Bộ điều khiển : tay gạt, tay quay, bộ điện, bộ khí nén
• Gioăng làm kín : EPDM, NBR, HYPALON, VITON,...
• Kiểu lắp : lắp bích...
• Tiêu chuẩn mặt bích : JIS, DIN, ANSI, BS
• Áp lực làm việc : PN10, PN16
• Nhiệt độ làm việc : 0 ~ 80 độ C.
• Môi trường làm việc : nước sạch, thải, chất ăn mòn, nước muối, khí hơi, dung dịch, hóa chất...
• Xuất xứ : Đài Loan, Hàn Quốc, Malaysia, Thụy sĩ, Châu âu...
• Bảo hành : 12 tháng.

3. Cấu tạo và nguyên lý hoạt động của van bướm nhựa

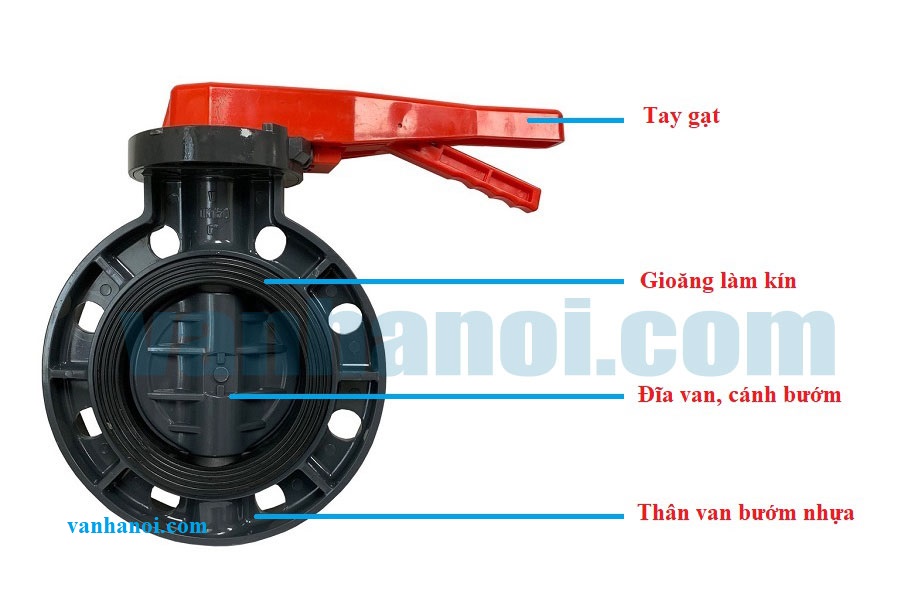

3.1. Cấu tạo van bướm nhựa

Phần thân van bướm nhựa : là bộ phận chịu trực tiếp những tác động của các dòng lưu chất. Phần này được làm từ nhựa  PVC, UPVC, CPVC có thể sử dụng được trong môi trường có các chất ăn mòn. Các đường ống thường kết nối với van bướm theo kiểu lắp mặt bích. Ngoài ra, thân van bướm còn có thêm bộ phận gioăng kín giúp không bị rò rỉ các chất trong quá trình vận hành hệ thống.

Phần trục, đĩa(cánh bướm) : trục là bộ phận trung gian kết nối cánh bướm với bộ điều khiển tạo ra quá trình hoạt động của van. Phần cánh bướm là phần ngăn hoặc giúp cho các chất đi qua giống kiểu cánh cửa mở/đóng van.

Bộ truyền động là bộ phận đầu não của van có nhiệm vụ giúp người vận hành điều khiển hoạt động đóng mở của van. Bộ truyền động gồm có nhiều loại phổ biến nhất là loại tay gạt, tay quay,...

3.2. Nguyên lý làm việc van bướm nhựa

Cũng giống như các loại van bướm khác van bướm nhựa hoạt động theo nguyên lý đóng mở xoay góc. Tùy vào bộ điều khiển sẽ có kiểu hoạt động sẽ khác nhau như van bướm tay gạt thì chỉ gạt sang trái hoặc phải cánh bướm sẽ mở và ngược lại. Còn đối với van bướm tay quay thì chỉ cần quay vô lăng van sẽ mở theo các góc quay cố định.

4. Ứng dụng van bướm nhựa

Van bướm nhựa được ứng dụng chủ yếu trong các hệ thống cấp thoát, xử lý nước sạch, nước thải tại các khu công nghiệp, các khu dân cư, trường học, các phòng bơm... Van còn được ứng dụng trong các hệ thống có chất ăn mòn như axit, bazo, muối, các nhà máy sử lý dung dịch, hóa chất, xăng dầu...

Ngoài ra, van còn được ứng dụng trong một vài lĩnh như nông nghiệp các hệ thống tưới tiêu, ao đầm, khu chăn nuôi... trong sản xuất dược thực phẩm như nước giải khát, rượu bia... và một vài các lĩnh vực khác có liên quan như hệ thống khí, hơi, các hồ bơi, bể bơi...

Tham khảo một số loại van bướm khác như :

• Van bướm tay quay
• Van bướm tay gạt

5. Ưu điểm và nhược điểm van bướm nhựa

5.1. Ưu điểm van bướm nhựa

Van bướm nhựa có nhiều loại thông nhất vẫn là van bướm nhựa tay gạt, tay quay phù hợp với các ngành công nghiệp nhẹ bởi tính nhỏ gọn, cấu trúc đơn giản, dễ sử dụng. Van có nhiều kích thước từ nhỏ đến lớn phù hợp với nhiểu loại hệ thống. Làm việc được trong những môi trường khắc nghiệt ăn mòn. Giá thành rẻ hơn cá loại van van bi, van cổng, van bướm inox... Các sản phẩm van bướm nhựa đềulà hàng chính hãng, nhập khẩu trực tiếp đảm bảo tốt nhất về chất lượng đến khách hàng.

5.2. Nhược điểm van bướm nhựa

• Van bướm nhựa không làm việc được trong môi trường nhiệt độ cao
• Van bướm nhựa không làm việc được trong hệ thống cao áp
• Van bướm nhựa hạn chế về kích cỡ lớn

6. Các loại van bướm nhựa mà chúng tôi cung cấp

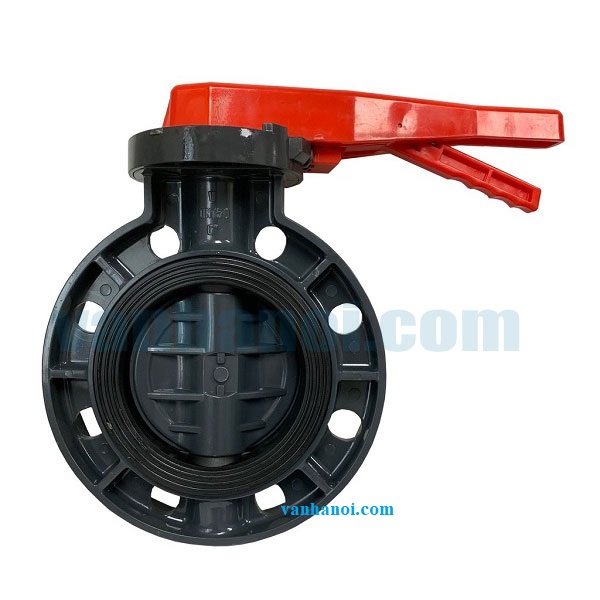

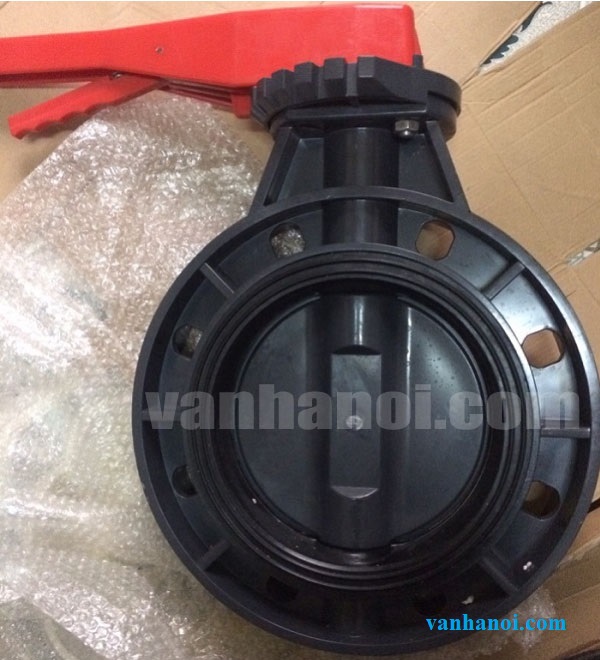

6.1. Van bướm nhựa tay gạt

Van bướm nhựa tay gạt là loại van được điều khiển bằng bộ phận tay gạt, tay bóp, giúp người vận hành dễ dàng đóng mở van bằng cách gạt sang trái hoặc phải để đóng mở. Van bướm nhựa tay gạt được làm bằng nhiều chất liệu PVC, UPVC, CPVC, PPH được dùng để lắp đặt cho các hệ thống thiết bị và dùng cho các môi trường nước, lưu chất lỏng,

Kích cỡ : DN50 - DN300  Vật liệu : PVC, UPVC, CPVC, PPH Kiểu lắp : lắp bích Lắp đặt: Tay gạt, tay bóp Áp lực làm việc : 10Bar, 16Bar  Nhiệt độ làm việc : ~ 120 độ C Môi trường : nước,  dung dịch, hóa chất, lưu chất lỏng... Xuất xứ : Trung Quốc, Hàn Quốc , Đài Loan ... Bảo Hành : 12 tháng

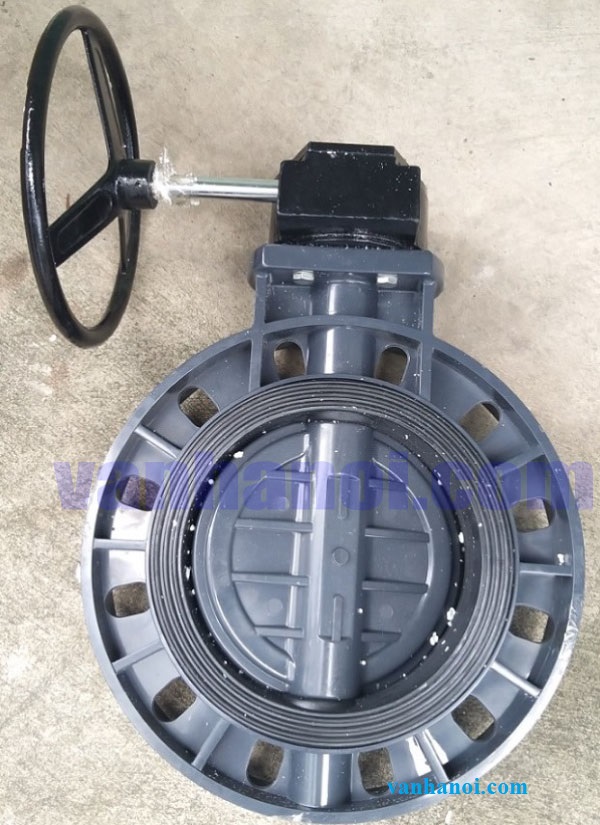

6.2. Van bướm nhựa tay quay

Sản phẩm : DN50 - DN300  Chất liệu : PVC, UPVC, CPVC, PPH Kiểu lắp : lắp bích... Lắp đặt: Tay quay Áp lực làm việc : 10Bar, 16Bar  Nhiệt độ làm việc : -10 ~ 120 độ C Môi trường : nước , các dung dịch , hóa chất... Xuất xứ : Trung Quốc, Hàn Quốc , Đài Loan ... Bảo Hành : 12 tháng

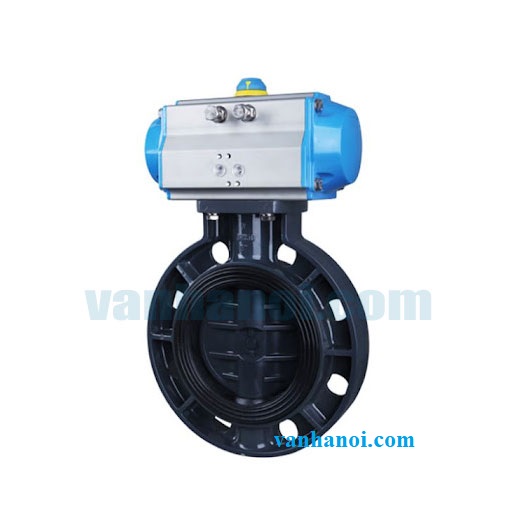

6.3. Van bướm nhựa điều khiển khí nén

Các sản phẩm : DN50 - DN600  Chất liệu : nhựa PVC, UPVC, CPVC... Kiểu lắp : lắp bích... Hoạt động : tuyến tính, on/off Áp lực làm việc : 10bar,16Bar  Áp lực khí nén : 6 ~ 8Bar Nhiệt độ làm việc : -10 ~ 120 độ C Môi trường : Gas , nước , khí nén , các dung dịch , hóa chất... Xuất xứ : Nhật Bản , Hàn Quốc , Đài Loan ... Bảo Hành : 12 tháng

6.4. Van bướm nhựa điều khiển điện

Kích thước van: DN40-DN300  Chất liệu van: nhựa UPVC, CPVC,... Hoạt động : tuyến tính hoặc on/off. Kiểu lắp : bích, wafer... Áp suất làm việc: PN10, PN16 Nhiệt độ motơ: - 20 ~ 120 độ C Điện áp : 24V - 110V - 220V - 380V Hãng sản xuất: Haitima, Kosaplus, Wonil Xuất xứ: Đài Loan, Hàn Quôc, Trung Quốc Bảo hành: 12 tháng

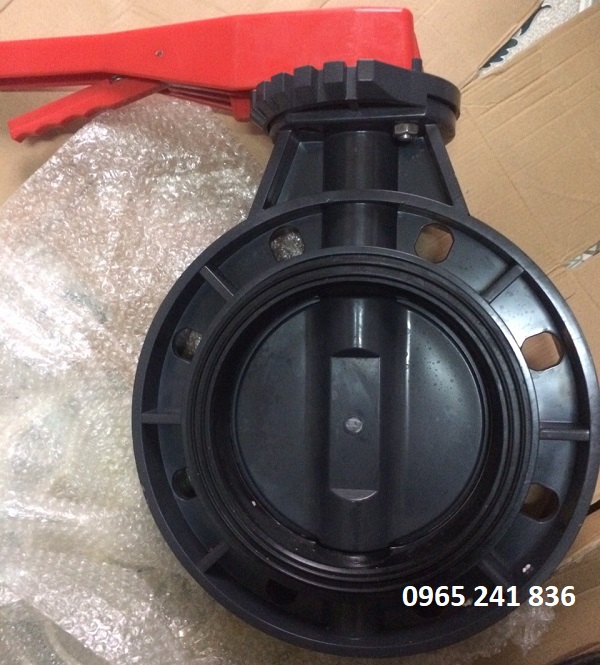

6.5. Van bướm nhựa UPVC

Kích thước van: DN50 - DN300 Chất liệu van: nhựa UPVC Kiểu lắp : bích, wafer... Kiểu điều khiển: tay gạt, tay quay, bộ điện, bộ khí nén Áp suất làm việc: PN10, PN16 Nhiệt độ:  ~ 90 độ C Xuất xứ: Trung Quốc, Nhật Bản, Đài Loan, Hàn Quôc, Châu âu Bảo hành: 12 tháng

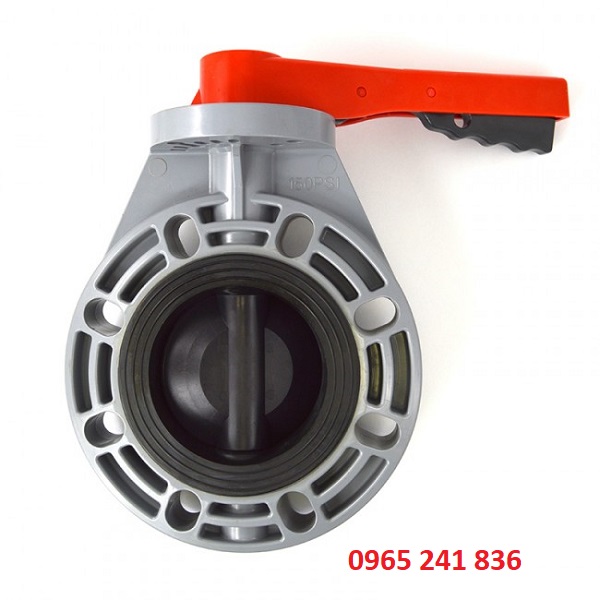

6.6. Van bướm nhựa CPVC

Kích cỡ: DN50 - DN300 Chất liệu: nhựa CPVC Kiểu lắp : bích, wafer... Áp suất làm việc: PN10, PN16 Nhiệt độ làm việc:  ~ 120 độ C Xuất xứ: Trung Quốc,  Đài Loan, Hàn Quôc, Nhật Bản, Châu âu Bảo hành: 12 tháng

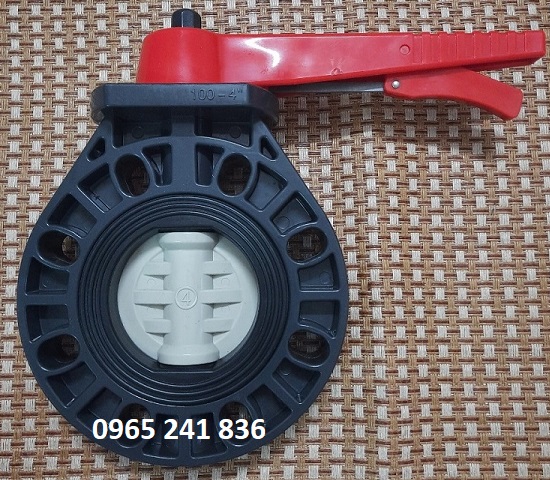

6.7. Van bướm nhựa PPH

Kích cỡ: DN50 - DN300 Chất liệu: nhựa PPH Kiểu lắp : bích, wafer Áp suất làm việc: PN10, PN16 Nhiệt độ:  ~ 120 độ C Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc, Châu âu Bảo hành: 12 tháng

Và các loại van bướm nhựa khác theo xuất xứ như:

• Van bướm nhựa Trung Quốc
• Van bướm nhựa Đài Loan
• Van bướm nhựa Châu Âu
• Van bướm nhựa Hàn Quốc
• Van bướm nhựa Nhật Bản

7. Catalogue van bướm nhựa

Catalogue van bướm nhựa là tài liệu cung cấp đầy đủ các thông tin về các loại van bướm nhựa như kích cỡ, chất liệu, chiều cao, chiều dài, kiểu loại, nhiệt độ làm việc, áp suất làm việc và các bộ phận khác trên van bướm nhựa. Catalogue van bướm nhựa là quyển tài liệu hoặc file tài liệu PDF, cùng chúng tôi tham khảo 1 số catalogue van bướm nhựa dưới đây:

7.1. Catalogue van bướm nhựa Trung Quốc

7.2. Catalogue van bướm nhựa Đài Loan

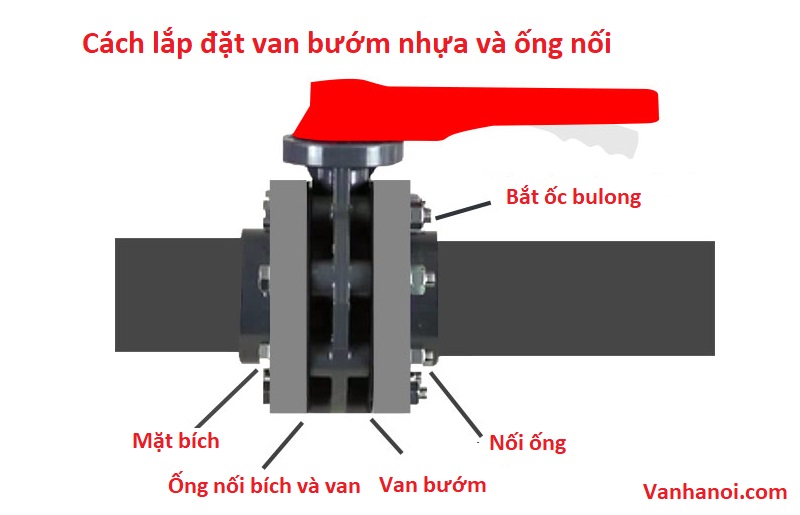

8. Cách lắp đặt van bướm nhựa

Bước 1: chuẩn bị van bướm nhựa có kích cỡ, chất liệu phù hợp với ống lắp

Bước 2: chuẩn bị các phụ kiện như bulong, ốc vít để kết nối van bướm nhựa với ống mặt bích

Bước 3: kết nối van bướm nhựa với mặt bích gắn trên hệ thống, vặn bulong siết van và bích lại

Bước 4: kiểm tra đóng mở, cho lưu chất chạy qua van(nếu không rò rỉ có thể đưa vào sử dụng). Còn nếu bị rò rỉ thao ra lắp lại.

9. Báo giá van bướm nhựa

Tùy theo từng loại van bướm nhựa sẽ có giá thành khác nhau nhưng dòng van bướm nhựa là loại van rẻ nhất trong các dòng van bướm. Gọi ngay cho chúng tôi để nhận được catalog, giá của sản phẩm bạn cần và giải đáp những thắc mắc ngay nhé !!! Quý khách hàng cũng có thể tham khảo thêm tại van bướm.
