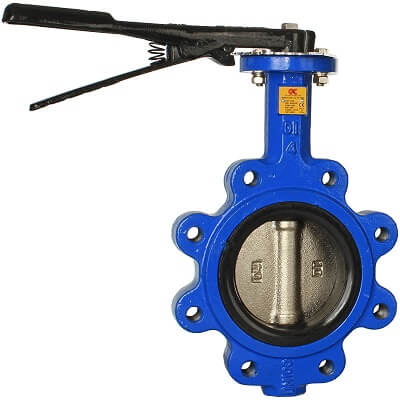

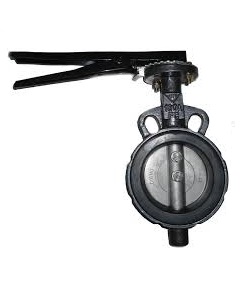

Van bướm tay gạt

1. Van bướm tay gạt là van gì?

Van bướm tay gạt là loại van dùng để điều tiết, đóng mở các hệ thống đường ống trực tiếp bằng cách gạt tay qua bên trái hoặc bên phải. Van bướm tay gạt kết nối 2 đầu của đường với nhau theo kiểu lắp bích. Van được thiết kế đơn giản với phần van bướm và tay gạt bao gồm nhiều loại từ DN50 đến DN300.

Van bướm tay gạt được làm từ các chât liệu như inox, gang, thép, nhựa... vì thế van được ứng dụng trong nhiều loại hệ thống như : xử lý nước sạch thải, các hệ thống xử lý dung dịch hóa chất, hệ thống có chất ăn mòn axit, bazo, muối, lĩnh vực thực phẩm, dược phẩm... Van được nhập khẩu trực tiếp chính hãng từ các nước lớn đảm bảo tốt nhất về chất lượng đến khách hàng. Liên hệ để được tư vấn và nhận báo giá van bướm tay gạt.

2. Thông số kỹ thuật van bướm tay gạt

• Kích cỡ van bướm tay gạt : DN50-DN300.
• Chất liệu van bướm: inox 201, inox 306, inox 316, gang, nhựa PVC, nhựa UPVC...
• Chất liệu tay gạt : gang, thép, inox, nhựa...
• Đĩa, trục : inox, nhựa..
• Gioăng làm kín : EPDM, Viton, Teflon, Inox...
• Sơn phủ ngoài chống gỉ.
• Điều khiển : tay gạt.
• Kiểu hoạt động : ON/OFF đóng mở hoàn toàn theo 1 góc
• Kiểu lắp : lắp bích.
• Áp lực làm việc : PN10, PN16, PN25.
• Nhiệt độ làm việc : -10 độ C đến 180 độ C.
• Môi trường làm việc : nước sạch, thải, môi trường ăn mòn, dung dịch, hóa chất axit, muối...
• Xuất xứ : Đài Loan, Hàn Quốc, Malaysia, Châu Âu...
• Bảo hành : 12 tháng

3. Cấu tạo van bướm tay gạt

Van bướm tay gạt có cấu tạo đơn giản gồm phần van bướm và tay gạt.

Phần van bướm là phần trực tiếp chịu những ảnh hưởng của dòng chất chảy khi đi qua hệ thống. Các bộ phận quan trọng của phần van bướm là cánh bướm, trục, gioăng được làm từ các chất liệu như inox, gang, nhựa... Van bướm kết nối được với nhiều bộ điều khiển : bộ khí nén, bộ điện, tay gạt, tay quay... và được lắp đặt vào 2 đầu đường ống theo kiểu lắp 2 mặt bích.

Phần tay gạt là phần dùng để điều khiển hoạt động của van bướm. Phần tay gạt được kết nối với van bướm thông qua trục van. Nguyên liệu chính của tay gạt là inox, gang, thép và được điều khiển bằng sức người (gạt sang trái, sang phải).

4. Nguyên lý hoạt động van bướm tay gạt

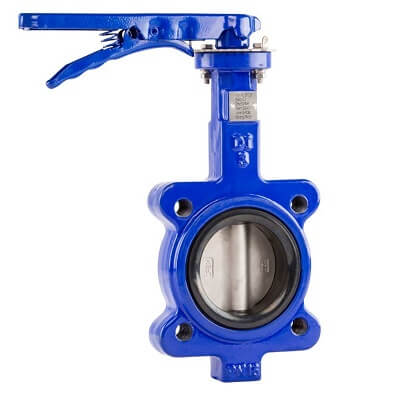

 Van bướm tay gạt thuộc dạng van ON/OFF hoạt động dựa theo nguyên lý đóng mở hoàn toàn. Khi gạt tay gạt (sang trái hoặc phải) một góc 90 độ cánh bướm sẽ quay theo một góc 90 độ (tay gạt và cánh bướm kết nối thông qua trục van) van mở và ngược lại gạt tay về vị trí ban đầu van sẽ đóng. Van bướm tay gạt được điều khiển hoàn toàn bằng sức người, khi cần van hoạt động người vận hành có nhiệm vị gạt tay gạt để mở van và ngược lại.

5. Ứng dụng van bướm tay gạt

Van bướm tay gạt được ứng dụng trong các hệ thống xử lý, cấp thoát nước sạch, bẩn như các nhà máy sản xuất, các khu chung cư, các hộ dân sinh, trong chuồng trại chăn nuôi...

Van bướm tay gạt loại inox sử dụng phù hợp trong những môi trương ăn mòn như axit, bazo, muối thích trong các hệ thống HVAC, trong các hệ thống khí hơi, các hệ thống dung dịch hóa chất, các bể bơi nước biển, các hệ thống đường ống gần biển, nước mặn, trong các ngành xi măng, đóng tàu, cấp liệu...

Van bướm tay gạt được ứng dụng trong lĩnh vực dược phẩm sản xuất thuốc, thực phẩm chức năng, lĩnh vực thực phẩm, đồ uống như nước giải khát, rượu, bia, nước hoa quả ép... và một số lĩnh vực liên quan như chăn nuôi, hệ thống tưới tiêu, ao đầm nuôi cá...

6. Ưu điểm van bướm tay gạt

Van bướm tay gạt sở hữu nhiều ưu điểm vượt trội như :

• Thời gian đóng mở van nhanh do điều khiển bằng sức người.
• Cấu tạo đơn giản dễ sử dụng chỉ cần gạt sang trái hoặc phải.
• Đa dạng về chất liệu như inox, gang, nhựa...
• Dùng trong nhiều loại hệ thống như hệ thống xử lý ăn mòn, xử lý nước...
• Giá rẻ hơn các loại van bướm điều khiển điện, khí nén...

Truy cập ngay vào van bướm để tìm hiểu thêm các sản phẩm van khác có liên quan như van bướm tay quay,...

7. Các loại van bướm tay gạt thông dụng hiện nay

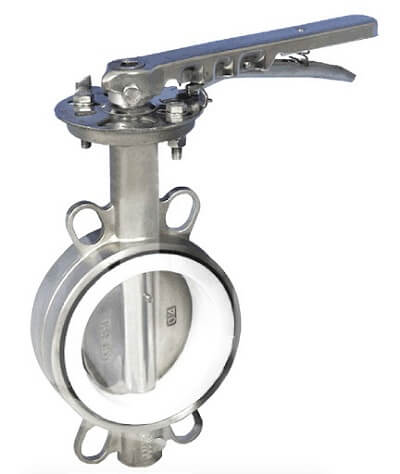

*Van bướm tay gạt inox

• Kích thước van : DN50-DN300.
• Chất liệu van : inox 304, inox 316...
• Tay gạt : Gang, inox, thép...
• Kiểu lắp : mặt bích, wafer.
• Áp lực làm việc : PN10, PN16, PN25
• Nhiệt độ làm việc : -10 độ C đến 200 độ C.
• Môi trường làm việc : chất ăn mòn, nước sạch, thải, nước muối, axit, bazo...
• Xuất xứ : Đài Loan, Hàn Quốc, Châu âu...
• Bảo hành : 12 tháng.

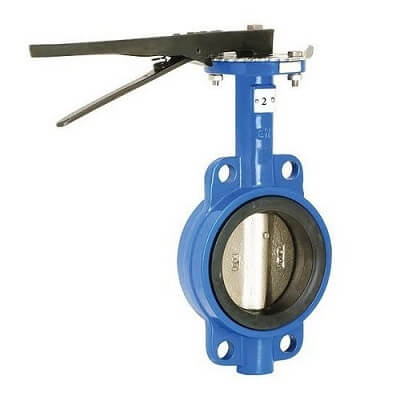

*Van bướm tay gạt gang

• Kích cỡ sản phẩm : DN50-DN300
• Nguyên liệu chế tạo : Gang, gang dẻo...
• Đĩa, trục : Gang, gang dẻo, inox...
• Gioăng làm kín : teflon, EPDM,...
• Kiểu lắp : lắp bích
• Áp lực làm việc : Pn10, PN16...
• Nhiệt độ làm việc : 0 ~ 180 độ C.
• Môi trường làm việc : nước sạch, thải, dung dịch, hóa chất, khí, hơi...
• Xuất xứ : Hàn Quốc, Đài Loan, Châu Âu...

*Van bướm tay gạt Đài Loan

• Kích cỡ sản phẩm : DN50-DN300
• Chất liệu chế tạo : Gang, inox 304, 316...
• Đĩa, trục : Gang, gang dẻo, inox...
• Gioăng làm kín : teflon, EPDM,...
• Kiểu lắp : lắp bích, wafer
• Áp lực làm việc : PN10, PN16, PN25...
• Nhiệt độ làm việc : -10 độ C ~ 180 độ C.
• Môi trường làm việc : nước sạch, thải, dung dịch ăn mòn, hóa chất, axit, bazo, muoi khí, hơi...
• Xuất xứ :  Đài Loan, Trung Quốc

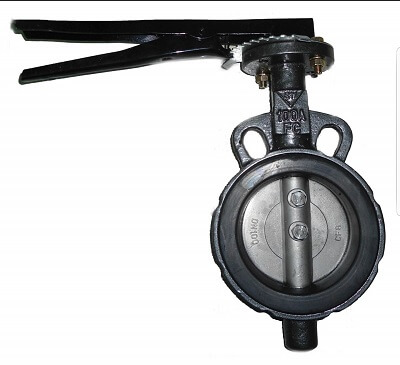

*Van bướm tay gạt Hàn Quốc
