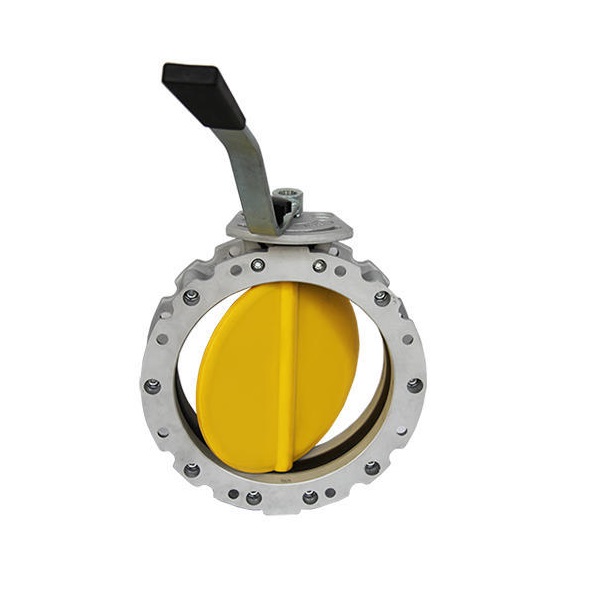

Van bướm silo

van-buom-silo - ảnh nhỏ  1
Van bướm silo

Van bướm silo

Mua hàng: 0965 241 836

THÔNG SỐ KỸ THUẬT

  • Kích cỡ van: DN100 - DN1000
  • Chất liệu van bướm: thép, gang, nhôm, inox,..
  • Bộ truyền động: tay gạt, tay quay, bộ xy lanh khí nén, bộ điều khiển điện
  • Kiểu kết nối: mặt bích, bích ống,...
  • Áp lực làm việc: PN10, PN16, PN25
  • Nhiệt độ làm việc: ~ 120 độ C
  • Đầu điện: 24V, 220V,...
  • Áp suất khí nén: 2 bar ~ 10 bar
  • Môi trường làm việc: chất rắn, bột, xi măng, chất thải,...
  • Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc, Nhật Bản, Châu âu,...
  • Bảo hành: 12 tháng

Lượt xem: 678917

Đánh giá 1 lượt đánh giá

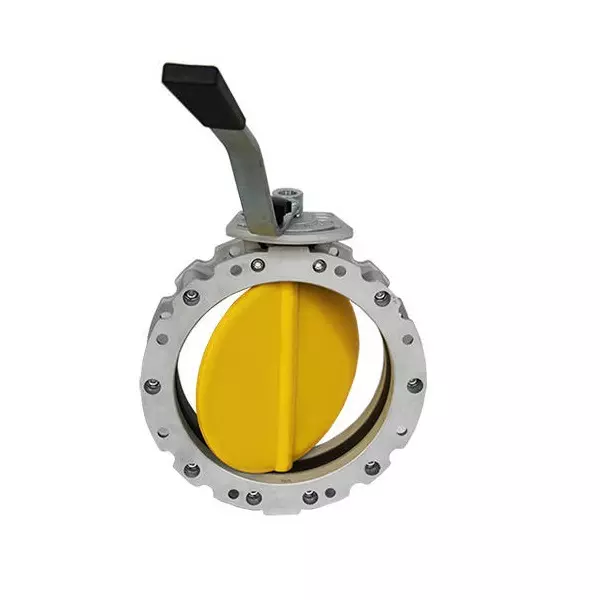

1. Van bướm silo là gì?

   Van bướm silo là loại van bướm đặc biệt thường được dùng cho các hệ thống bột, xi măng, chất thải,... các chất không cần gioăng làm kín. Van bướm silo có cấu tạo gồm thân van cánh bướm được điều khiển theo nhiều kiểu như tay gạt, tay quay, bộ xy lanh khí nén, bộ điều khiển điện,... giúp người vận hành có thể điều khiển hoạt động đóng mở của hệ thống theo nhiều kiểu khác nhau. Van bướm silo có nhiều loại với nhiều kích cỡ từ Dn100 đến Dn1000 thường lắp đặt với các hệ thống theo kiểu lắp đặt mặt bích phù hợp với nhiều hệ thống đường ống, nhà máy, thiết bị. Van bướm silo được làm bằng nhiều chất liệu gang, inox, thép, nhựa,... được nhập khẩu chính hãng từ nhiều nước như Đài Loan, Trung Quốc, Nhật Bản, Hàn Quốc, Châu âu,... với giá thành rẻ nhất thị trường.

van_buom_silo

2. Thông số van bướm silo

  • Kích cỡ van: DN100 - DN1000
  • Chất liệu van bướm: thép, gang, nhôm, inox,..
  • Chất liệu đĩa van: nhựa, gang, thép, inox, inox 304, PTFE….
  • Gioăng làm kín: cao su NBR, EPDM, SILICA GEL, FOOD GRADE EPDM…
  • Bộ truyền động: tay gạt, tay quay, bộ xy lanh khí nén, bộ điều khiển điện
  • Kiểu kết nối: mặt bích, bích ống,...
  • Tiêu chuẩn mặt bích: BS
  • Áp lực làm việc: PN10, PN16, PN25
  • Nhiệt độ làm việc: ~ 120 độ C
  • Đầu điện: 24V, 220V,...
  • Áp suất khí nén: 2 bar ~ 10 bar
  • Môi trường làm việc: chất rắn, bột, xi măng, chất thải,...
  • Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc, Nhật Bản, Châu âu,...
  • Bảo hành: 12 tháng

3. Cấu tạo van bướm silo

3.1. Phần thân van bướm silo

Thân van bướm silo là phần thân van được dùng để cho các lưu chất đi qua van bao gồm các bộ phận cấu tạo như:

  • Thân van ngoài được làm bằng chất liệu thép, inox dùng để kết nối với các hệ thống theo kiểu lắp mặt bích, thân van bướm không có gioăng.
  • Trục van là thiết bị truyền động kết nối phần đĩa van với đầu điều khiển.
  • Đĩa van bướm được làm bằng chất liệu nhựa, thép inox, gang,.. dùng để đóng mở giúp các chất đi qua van.

than_van_buom_silo

3.2. Bộ điều khiển van bướm

  • Bộ điều khiển tay gạt khá đơn giản chỉ là một tay cầm bằng thép hoặc gang bọc nhựa xung quanh tay cầm. Dùng để lắp vào trục van bướm silo để đóng mở van.
  • Bộ điều khiển tay quay gồm một vô lăng dùng để đóng mở van giúp người vận hành dễ dàng điều khiển hoạt động của van.
  • Bộ điều khiển xy lanh khí nén sử dụng khí nén để điều khiển van gồm các bộ phận vỏ xy lanh, trục, piston, lò xo, đệm kín, cửa cấp khí nén,...
  • Bộ điều khiển điện gồm các bộ phận như bảng mạch, mô tơ điện, các bánh răng, trục,... sử dụng điện áp 24V, 220V,...

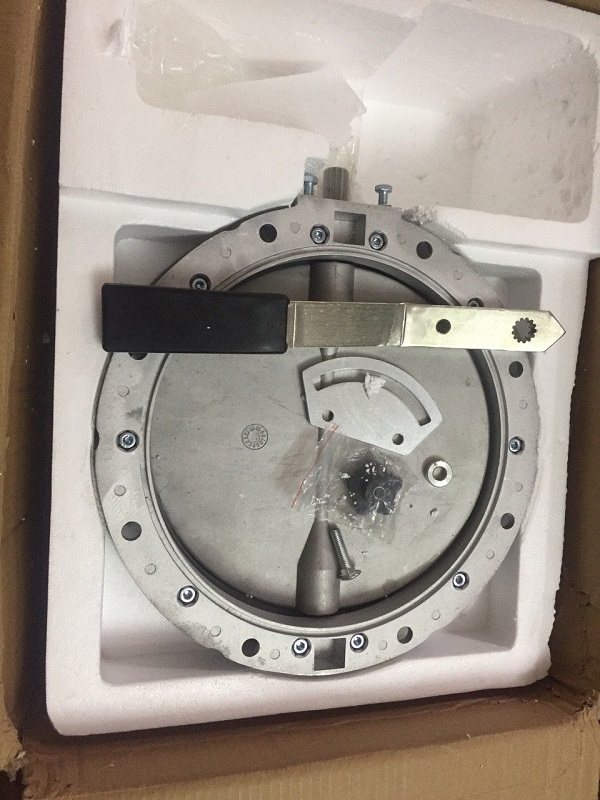

4. Nguyên lý làm việc van bướm silo

   Van bướm silo có nguyên lý làm việc đơn giản chủ yếu nhờ vào bộ phận đóng mở của van với mỗi kiểu bộ truyền động sẽ có mỗi nguyên lý khác nhau như tay gạt chỉ cần gạt sang trái hoặc phải để đóng mở, tương tự với tay quay đóng mở sang trái hoặc phải. Đối với xy lanh khí nén sẽ sử dụng khí nén để khiến xy lanh hoạt động khiến trục di chuyển lên xuống làm phần van đóng mở. Bộ điện chỉ cần cấp điện các bánh răng sẽ chuyền động khiển cánh bướm mở và ngược lại.

van_buom_silo_1

5. Các loại van bướm silo

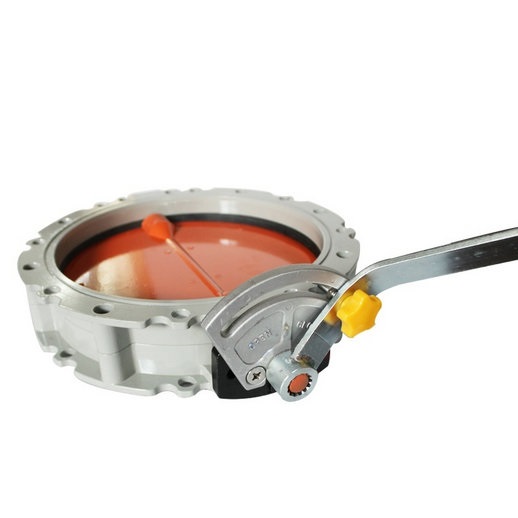

5.1. Van bướm silo tay gạt

  • Van bướm silo tay gạt nhựa
  • Van bướm silo tay gạt thép
  • Van bướm silo tay gạt gang
  • Van bướm silo tay gạt inox
  • Van bướm silo tay gạt mặt bích

van_buom_silo_tay_gat_1

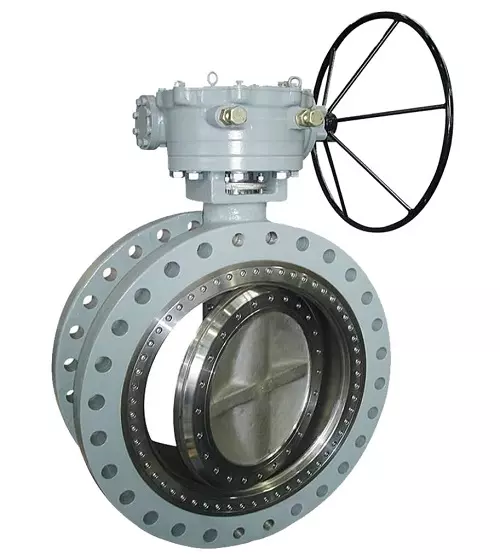

5.2. Van bướm silo tay quay

  • Van bướm silo tay quay nhựa
  • Van bướm silo tay quay thép
  • Van bướm silo tay quay gang
  • Van bướm silo tay quay inox
  • Van bướm silo tay quay mặt bích

van_buom_silo_tay_quay

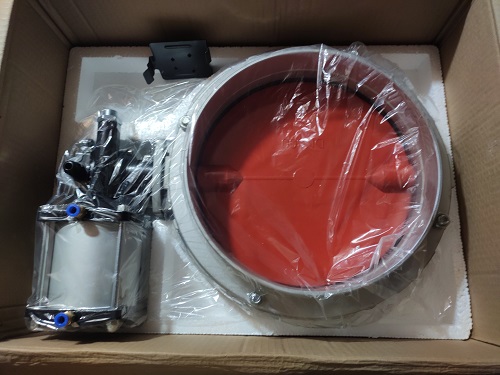

5.3. Van bướm silo xy lanh khí nén

  • Van bướm silo xy lanh khí nén nhựa
  • Van bướm silo xy lanh khí nén thép
  • Van bướm silo xy lanh khí néng gang
  • Van bướm silo xy lanh khí nén inox
  • Van bướm silo xy lanh khí nén 2 mặt bích

van_buom_silo_dieu_khien_khi_nen_8

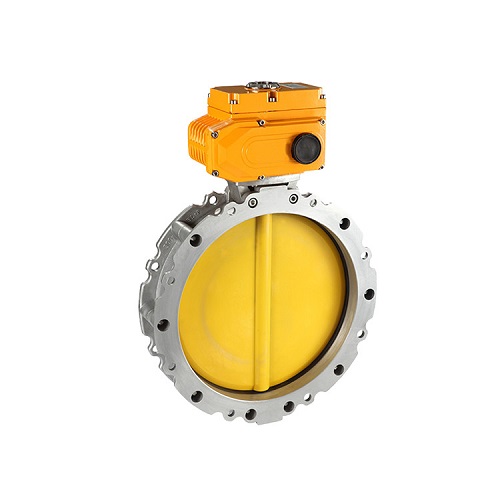

5.4. Van bướm silo điều khiển điện

  • Van bướm silo điều khiển điện nhựa
  • Van bướm silo điều khiển điện thép
  • Van bướm silo điều khiển điện gang
  • Van bướm silo điều khiển điện inox
  • Van bướm silo điều khiển điện 2 mặt bích

van_buom_silo_dieu_khien_dien

6. Ứng dụng van bướm silo

  • Ứng dụng van bướm silo trong các hệ thống bột, xi măng, vôi, bột vôi, đá, cát,... trong các khu công nghiệp, hệ thống sản xuất, máy xưởng,...
  • Ứng dụng van bướm silo trong xử lý nước thải, nước vôi, các dung dịch, chất đặc sệt, bùn, các máy trộn, trạm trộn...
  • Ứng dụng van bướm silo trong hệ thống sản xuất pin, bao bì các hệ thống luyện kim đen gang, thép, đồng, kẽm, nhôm, sắt
  • Ứng dụng van bướm silo trong các hệ thống thủy điện, nhiệt điện, các hệ thống trong các nhà máy lớn...
  • Ứng dụng van bướm silo dùng trong hệ thống sản xuất thức ăn chăn nuôi, các hệ thống dân sinh, và nhiều hệ thống khác,...

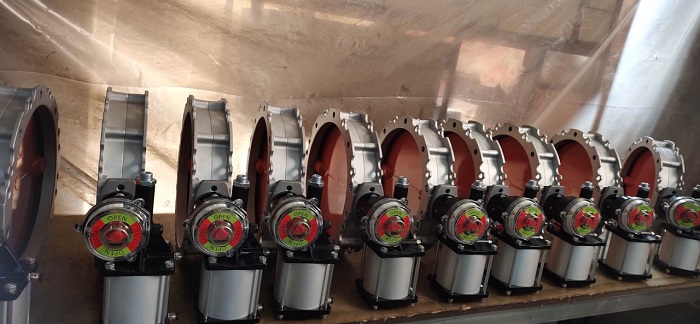

ung_dung_van_buom_silo

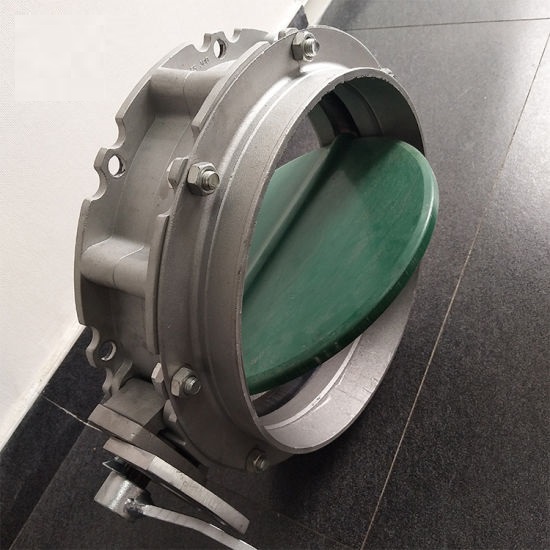

7.Ưu điểm và nhược điểm van bướm silo

7.1. Ưu điểm van bướm silo

  • Ưu điểm van bướm silo gồm nhiều loại van với các chất liệu nhựa, thép, gang, inox,... dùng tốt cho nhiều lưu chất,...
  • Ưu điểm van bướm silo được điều khiển bằng nhiều thiết bị truyền động như tay gạt, tay quay, các bộ xy lanh khí nén, bộ điện điều khiển tự động.
  • Ưu điểm van bướm silo sử dụng tốt cho nhiều hệ thống lớn với kiểu lắp bích đặc trưng.
  • Ưu điểm van bướm silo sử dụng tốt trong môi trường chất rắn dạng bột như xi măng, các chất đặc sệt,...
  • Ưu điểm van bướm silo dễ dàng lắp đặt, sử dụng, sửa chữa và thay thế.
  • Ưu điểm van bướm silo có giá thành rẻ hơn các loại van bướm khác.

7.2. Nhược điểm van bướm silo

   Nhược điểm van bướm silo không có gioăng vì thế không phù hợp với các môi trường lưu chất lỏng, khí, hơi vì dễ bị rò rỉ ra bên ngoài. Van bướm silo không có các loại van có kích thước bé dưới 100, bị hạn chế về kiểu lắp đặt. Tuy nhiên van vẫn loại phù hợp nhất đối với các ngành bột.

van_buom_silo_3

8. Cách lắp đặt và catalogue van bướm silo

  • Để lắp đặt van bướm silo một an toàn và chuẩn nhất, quý khách hàng cần lưu ý một số phần sau:
  • Làm sạch hệ thống trước khi lắp đặt van bướm silo
  • Chuẩn bị đầy đủ các thiết bị lắp đặt bulong, ốc vít cờ lê,...
  • Kiểm tra các mặt lắp đặt của van và hệ thống sao cho các kích cỡ bằng với nhau
  • Thông thường các sản phẩm van bướm silo thường được lắp nằm ngang theo đúng chuẩn các hệ thống silo, bột,...
  • Lưu ý phần điều khiển, nếu là tay gạt, tay quay sử dụng bình thường, nếu xy lanh khí nén nén có hệ thống cấp khí nén, nếu điện nên bộ nguồn điện để cấp cho van.
  • Nên trang bị độ và các thiết bị bảo hộ lao động an toàn trước khi lắp đặt.

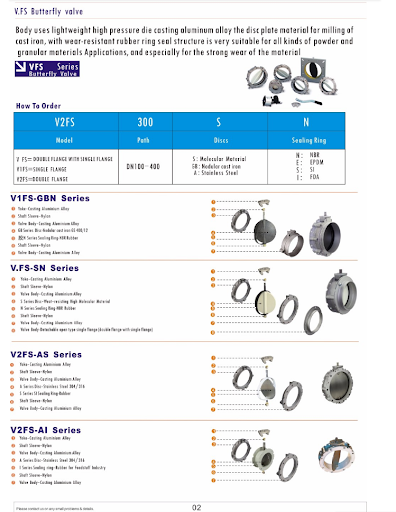

Catalogue van bướm silo

catalog_van_buom_silo

9. Báo giá van bướm silo

    Để nhận được báo giá van bướm silo chính xác mời quý khách hàng cung cấp cho chúng tôi đầy đủ các thông tin liên quan đến sản phẩm như kích cỡ, chất liệu, kiểu van, số lượng, xuất xứ để được tư vấn và nhận được báo giá nhanh nhất nhé.
