Van bướm inox

van-buom-inox - ảnh nhỏ  1
Van bướm inox

Van bướm inox

Mua hàng: 0965 241 836

THÔNG SỐ KỸ THUẬT

  • Kích cỡ van: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500, DN600, DN800
  • Thân van: Inox 201, 304, 316
  • Tay van: Thép khổng gì
  • Trục - đĩa: Inox 304
  • Gioăng đệm: PTFE, EPDM, NBR
  • Áp suất làm việc: 10kg/cm2, 16kg/cm2, 25kg/cm2
  • Nhiệt độ làm việc: 180 độ C (loại có gioăng) - 250 độ C (loại không có gioăng)
  • Kết nối: Wafer, mặt bích hoặc clamp (vi sinh)
  • Môi trường: Nước, khí, hóa chất, hơi nóng
  • Xuất xứ: Hàn Quốc, Đài Loan, Malaysia, Trung Quốc, G7

Lượt xem: 689965

Đánh giá 1 lượt đánh giá

I. Thông tin van bướm inox

1. Van bướm inox là gì?

Van bướm inox chính là loại van bướm được dùng để lắp đặt trên các đường ống, hệ thống máy móc để đóng mở và điều tiết cũng như kiểm soát lưu lượng của lưu chất trong đường ống đi qua van.

Van bướm inox là dạng van bướm đóng mở nhanh bằng tay gạt hoặc lắp bộ điều khiển khí nén. Đóng mở chậm bằng tay quay - vô lăng hoặc lắp mô tơ điều khiển điện kết nối với toàn thân bằng inox 201, 304, 316. Được ứng dụng hầu như cho tất các lưu chất như: Nước, hơi nóng, khí nén, hóa chất ăn mòn, thực phẩm, dược phẩm, khai khoáng, sản xuất...

Van bướm inox có 4 loại: Van bướm inox tay gạt, van bướm inox tay quay, van bướm inox đóng mở bằng điện, van bướm inox đóng mở bằng khí nén

Chúng tôi cung cấp và phân phối độc quyền van bướm inox của Hàn Quốc, Malaysia, Đài Loan, G7. Hàng chất lượng, mẫu mã đẹp, cam kết chính hãng. Bảo hành đổi mới 1 năm. Liên hệ ngay để được hỗ trợ và tư vấn giải pháp.

2. Hình ảnh van bướm inox

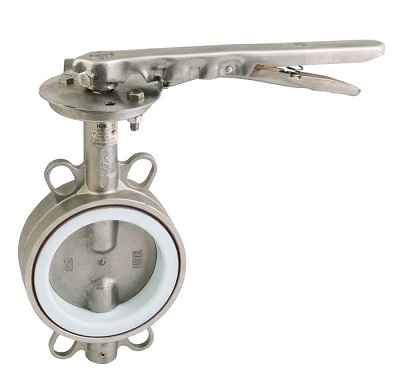

Van bướm inox 304, 316, tay quay, tay gạt, giá rẻ.

Van bướm toàn thân inox gioăng teflon

3. Ứng dụng van bướm inox

Van bướm inox được sử dụng cho các nhà máy như:

  • Nhà máy xử lý nước thải, nước sạch
  • Nhà máy xi măng, bê tông, gạch
  • Nhà máy gang, thép, luyện kim
  • Nhà máy thức ăn chăn nuôi
  • Nhà máy hóa chất, dệt nhuộm
  • Nhà máy chế biết thực phẩm và dược phẩm

Van bướm inox là loại van phục vụ cho ngành công nghiệp, kỹ thuật, khai khoáng, sản xuất, ứng dụng khoa học. Quý khách lựa chọn đúng loại van, nguồn gốc xuất xứ, chất lượng tốt, vận hành ổn định nó quyết định tới 90% thành công hay không của hệ thống trong quá trình vận hành.

Van bướm inox được sử dụng rất nhiều đặc biệt cho các hệ thống nhà máy sản xuất đồ uống: Bia, rượu, nước giải khát. Hệ thống hóa chất, việc hóa chất. Hệ thống lò hơi nóng, khí nén áp cao, nước nóng, nước lạnh...

II. Thông số van bướm inox

  • Kích cỡ van: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500, DN600, DN800
  • Thân van: Inox 201, 304, 316
  • Tay van: Thép khổng gì
  • Trục - đĩa: Inox 304
  • Gioăng đệm: PTFE, EPDM, NBR
  • Áp suất làm việc: 10kg/cm2, 16kg/cm2, 25kg/cm2
  • Nhiệt độ làm việc: 180 độ C (loại có gioăng) - 250 độ C (loại không có gioăng)
  • Kết nối: Wafer, mặt bích hoặc clamp (vi sinh)
  • Môi trường: Nước, khí, hóa chất, hơi nóng
  • Xuất xứ: Hàn Quốc, Đài Loan, Malaysia, Trung Quốc, G7

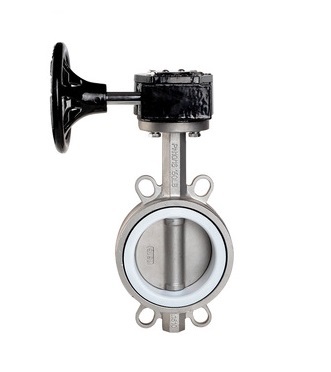

Van bướm inox vô lăng tay quay.
Van bướm inox dạng vô lăng

Trên đây là các thông số chung về dòng van bướm inox, để thảo khảo thêm về dòng van bướm chi tiết các sản phẩm sau:

  • Van bướm thân gang cánh inox
  • Van bướm toàn thân thép
  • van bướm toàn thân nhựa

Quý khách và các bạn hãy liện hệ trực tiếp để được tư vấn, giải đáp và báo giá chi tiết. Mời các bạn xem thêm các thông tin về dòng van cánh bướm inox toàn thân !

III. Ưu điểm và nhược điểm van bướm inox

1. Ưu điểm van bướm inox

  • Ưu điểm đầu tiên của van bướm inox đó là đóng mở nhanh ( van bướm tay gạt, van bướm khí nén).
  • Hoạt động tốt cho môi trường hóa chất axit ăn mòn, axit bazo
  • Hoạt động tốt cho môi trường khí nén áp cao, chịu được nhiệt độ cao
  • Kết nối đơn giản, dễ dàng
  • Độ bền và tuổi thọ của van bướm inox gấp 4 lần dòng
  • Van có đa dạng kích cơ từ DN50, DN65, DN80...DN1000, DN12000
  • Tự hóa van bướm inox có thể lắp bộ điều khiển điện hoặc khí nén để vận hành thay sức người
  • Ngoài ra chúng tôi nhập khẩu trực tiếp Korea, taiwan, china với số lượng lớn.

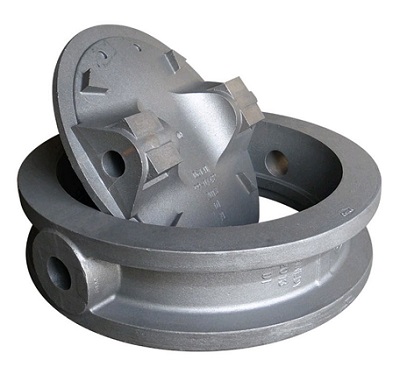

Van đĩa bướm inox.

2. Nhược điểm van bướm inox

  • Nhược điểm van bướm inox hầu như không có, ngoài giá thành cao hơn so với van bướm gang, van bướm thép. Nhưng dùng cho axit hóa chất giá lại rẻ hơn van bướm nhựa
  • Do chất liệu inox toàn thân nên trọng lượng van nặng, nhưng chất lượng van vượt trội 3 trong 1
  • Các kich thước từ 15A - 40A không có dòng van này

IV. Phân loại van bướm inox

1. Van bướm inox tay gạt

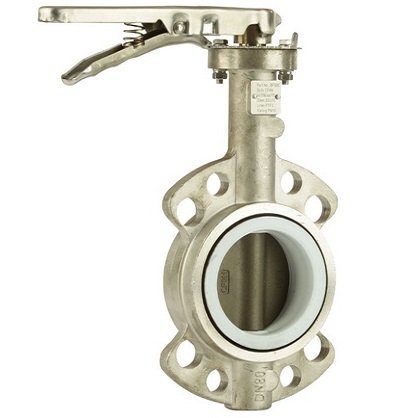

Van bướm inox tay gạt chính hãng giá rẻ.
  • Thời gian đóng mở 1 - 3 giây
  • Dòng van bướm inox có tay gạt, tay kẹp, tay bóp này có khả năng đóng mở rất nhanh.
  • Kích thước của nó từ 40A - 200A. Từ 200A trở lên nhà máy không sản xuất tay gạt nữa mà thay thế bằng tay quay vì lực đóng mở sẽ là lớn (đặc biệt van inox rất nặng)
  • Áp lực làm việc thông dụng nhất hiện nay là 16bar - PN16 - 16kg/cm2
  • Kết nối thông dụng nhất là dạng wafer (kẹp mặt bích)
  • Nhiệt độ làm việc từ - 5 độ C đến 180 độ C
  • Xuất xứ: Korea - China



2. Van bướm inox vô lăng

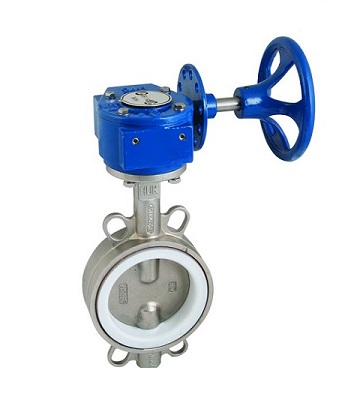

Van bướm inox tay quay vô lăng chất lượng cao.
  • Thời gian đóng mở: 5 - 10 giây
  • Dòng van bướm inox có tay quay được thiết kế dạng hộp số giảm tốc, giảm lực đóng mở giúp cho việc vận hành bằng tay cho các kích cỡ lớn, áp lực lớn nhẹ nhàng hơn.
  • Do đó kích thước của van từ 50A - 100A - 200A - 300A - 400A -500A - 600A - 800A
  • Áp suất làm việc: 16kg/cm2
  • Kết nối: Wafer, hai mặt bích, Clamp
  • Nhiệt độ: - 5 độ - 250 độ C
  • Nhập khẩu: Hàn Quốc, Đài Loan, Trung Quốc

3. Van bướm inox đóng mở bằng khí nén

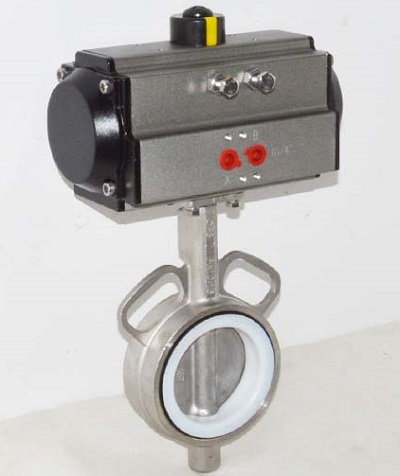

Van bướm inox đóng mở bằng khí nén chính hãng, giá rẻ nhất thị trường.
  • Thời gian mở đóng: 0,5 - 1 giây
  • Dòng van bướm điều khiển tự động bằng khí nén này thay thế sức người vận hành. Nó cũng có thể vận hành bằng khí nén đồng thời điều khiển bằng điện gắn thêm van Solenoid.
  • Size van: 50A - 1000A
  • Áp lực khí nén: 1 - 8 bar
  • Áp lực làm việc: 16 bar
  • Chức năng: On.Off và Tuyến Tính
  • Đầu khí: Tác động đơn và tác động kép
  • Phụ kiện lắp thêm nếu cần: Van điện từ khí nén, Bộ báo vị trí đóng mở, Bộ lọc khí nén
  • Nhiệt độ làm việc: - 5 ~ 250 độ C
  • Xuất xứ: Korea, Taiwan, G7

4. Van bướm inox đóng mở bằng điện

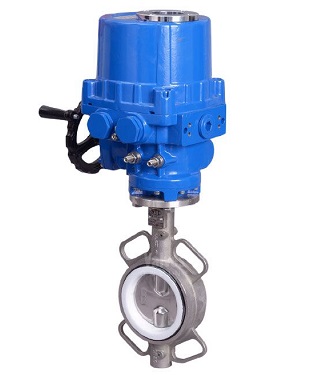

Van bướm inox đóng mở bằng điện 24V, 220V, giá rẻ.
  • Thời gian đóng mở từ 5 - 20 giây
  • Dòng van bướm điều khiển tự động bằng điện thay thế sức người vận hành. Kết nối tín hiệu về tủ PLC để điều khiển van từ xa.
  • Đường kình: DN50 (2'') - DN600 (24'')
  • Chức năng: on/off hoặc tuyến tính
  • Tín hiệu: 4 - 20mA
  • Áp lực làm việc: PN16
  • Kết nối: Kẹp wafer - 2 mặt bích
  • Nhiệt độ làm việc: -5 ~ 180 độ C
  • Xuất xứ: Hàn Quốc, Đài Loan, G7

5. Van bướm inox vi sinh

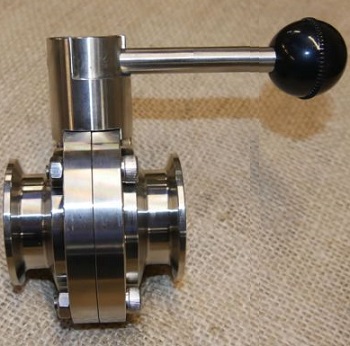

Van bướm inox vi sinh, 304L, 316L chính hãng, giá rẻ.
  • Nguyện liệu van: Inox SS 304 / Inox SS 316
  • Kích thước: DN15, DN20, DN25, DN32,DN40, DN50
  • Kết nối: Clamp
  • Độ bóng sắc nét: 1.6~3.2µm
  • Đánh bóng: Ra0.4~0.8µm
  • Kiểu van: tay gạt hoặc tay rút
  • Vận hành: Tay, Điện, Khí nén
  • Xuất xứ: China, Taiwan, Korea

6. Van bướm inox đồng tâm (van bướm inox chịu nhiệt độ cao)

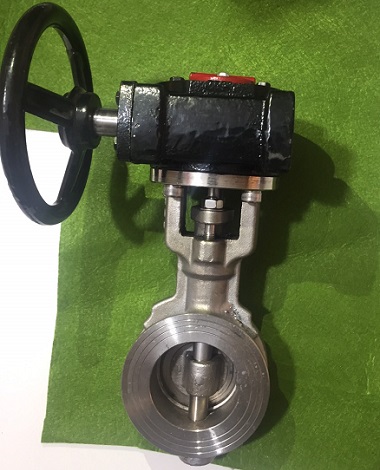

Van bướm inox đồng tâm chịu nhiệt dộ cao 200 độ C, 300 độ C.
  • Đây là dòng van bướm inox không có gioăng chịu được nhiệt. Chuyên dùng cho hơi nóng, khí áp cao, nhiệt độ cao. Do nó không sử dụng gioăng teflon mà đặc biệt thiết kế thân van và cánh van bằng inox tạo nên độ kín cho van.
  • Kích thước của từ 50A - 300A
  • Kết nối: Wafer
  • Điều khiển dạng: Tay quay, Điều khiển điện / Điều khiển khí nén
  • Nhiệt độ làm việc: 250 độ C
  • Áp lực làm việc: PN16
  • Xuất xứ: Trung Quốc



V. Báo giá van bướm inox

Chúng tôi chuyên cung cấp các loại van công nghiệp bao gồm van bướm, van bướm tay quay, van bướm tay gạt, van bi, van cổng, van một chiều... Nhập khẩu trực tiếp chính hãng, chất lượng đảm bảo, bảo hành đổi mởi, giao hàng tận nơi theo yêu cầu của quý khách hàng.

Tùy theo lựa chọn và yêu cầu của hệ thống quý khách chúng tôi sẽ tư vấn lắp đặt hoàn chỉnh. Do vậy hãy liên hệ trực tiếp để được giải đáp và báo giá chi tiết van cánh bướm inox phù hợp nhất cho quý khách.

Van bướm inox được tùy chọn theo từng hệ thống. Ngoài ra chúng tối cung cấp van bướm gang, van bướm inox, van bướm nhựa, van bướm thép của Hàn Quốc, Đài Loan, Malaysia, Trung Quốc, Italia, Đức, Mỹ...

VI. Cấu tạo chi tiết và nguyên lý hoạt động van bướm inox

Cấu tạo chi tiết van bướm inox

Van bướm inox có cấu tạo đơn giản với 2 phần kết nối: thân van bướm inox và bộ điều khiển truyền động.

Thân van bướm inox được cấu tạo với thân van làm bằng inox 304, inox 316 kết hợp với cánh bướm cũng làm bằng inox và có gioăng làm kín làm bằng teflon. Thân van bướm inox có thể làm việc với môi trường lưu chất có mức áp lên tới 16 bar, chịu được nhiệt lên tới 180 độ C và có khả năng chống gỉ sét ăn mòn.

Bộ điều khiển truyền động có nhiều kiểu loại như tay gạt, tay quay, đầu điều khiển khí nén, đầu điều khiển dùng để lắp đặt cho thân van bướm giúp van bướm dễ dang hoạt động đóng mở.

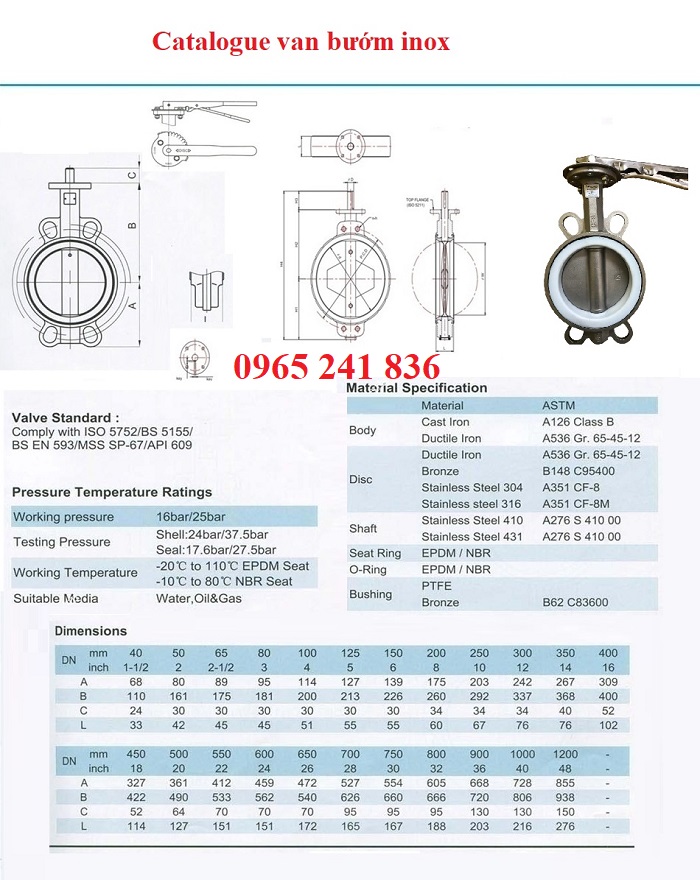

Catalogue van bướm inox

Catalogue van bướm inox là tài liệu gồm kích cỡ, kiểu loại và bản vẽ của van, cùng tham khảo ngay dưới đây nhé.

Catalogue van bướm inox tay gạt, bản vẽ van bướm inox.

Nguyên lý hoạt động van bướm inox

Van bướm inoxnguyên lý hoạt động đơn giản tùy vào từng dạng đầu điều khiển như tay gạt, tay quay, đầu điện hoặc khí nén. Đối với dạng tay gạt hoặc tay quay chỉ cần gạt hoặc quay tay quay theo chiều đóng hoặc mở van cánh bướm sẽ chuyển động. Còn đối với điều khiển tự động sẽ đóng mở dựa theo dạng điều khiển của van bướm:

Nguồn: vanhanoi.com
