Van bướm mặt bích

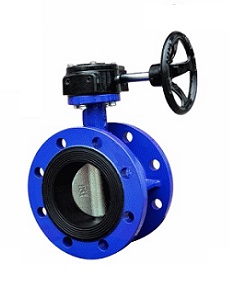

van-buom-mat-bich - ảnh nhỏ  1
Van bướm mặt bích

Van bướm mặt bích

Mua hàng: 0965 241 836

THÔNG SỐ KỸ THUẬT

  • Kích thước van: DN50-DN1000
  • Chất liệu van: Gang, thép, inox
  • Nguyên liệu đệm: EPDM, thép không rỉ,...
  • Kiểu lắp : Mặt bích Jis10k, BS, DIN
  • Kiểu điều khiển: Tay quay, tay gạt, mô tơ điện, bộ điều khiển khí nén.
  • Nhiệt độ: - 10 độ C ~ 300 độ C
  • Áp suất làm việc: 10ar, 16bar, 25bar
  • Môi trường: Nước, khí, hơi nóng, hóa chất, xăng dầu...
  • Xuất xứ: Korea, Malaysia, Taiwan, China, G7

Lượt xem: 689878

Đánh giá 1 lượt đánh giá

I. Mô tả van bướm mặt bích

Van bướm mặt bích là dạng van bướm được đúc liền 2 mặt bích trên thân của van bướm. Nó hoạt động như dạng van bướm thông dụng chỉ khác nhau ở phần kết nối với đường ống.

Van bướm 2 mặt bích được dùng để điều tiết và đóng mở lưu chất trong đường ống bằng cánh xoay cánh bướm theo các góc độ khác nhau.

Tại sao các hệ thống lại dùng đến van bướm mặt bích, công dụng của van bướm 2 mặt bích?

  • Van cánh bướm mặt bích giúp vị trí lắp đặt đơn giản và dễ dạng hơn
  • Áp lực của van bướm 2 mặt bích cao hơn nhưng loại van bướm wafer
  • Độ chắc chắn khi lắp đặt lên đường ống
  • Độ chính xác tuyệt đối

Hiện nay chúng tôi cung câp và phân phối độc quyền van bướm Hàn Quốc, Van bướm Đài Loan, van bướm Malaysia, Van bướm G7. Nhập khẩu chính hãng, hàng đẹp, đảm bảo chất lượng, bảo hành chế độ đổi trả. Liên hệ ngay để được tư vấn và giải đáp.

II. Hình ảnh thực tế van bướm mặt bích

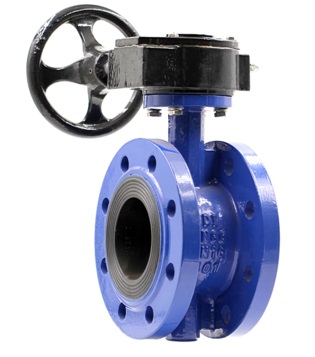

Van bướm mặt bích

III. Thông số van bướm mặt bích

  • Size van: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN1000
  • Nguyên liệu thân: Gang, thép, inox
  • Nguyên liệu đĩa: Gang, thép, inox
  • Nguyên liệu đệm: EPDM, thép không rỉ, wcb
  • Nhiệt độ: - 10 độ C ~ 300 độ C (tùy vào vật liệu van)
  • Áp suất làm việc: 10bar, 16bar, 25bar
  • Kết nối điều khiển: Tay quay, tay gạt, mô tơ điện, bộ điều khiển khí nén.
  • Kết nối đường ống: Mặt bích Jis10k, BS, DIN
  • Môi trường: Nước, khí, hơi nóng, hóa chất, xăng dầu...
  • Xuất xứ: Korea, Malaysia, Taiwan, China, G7

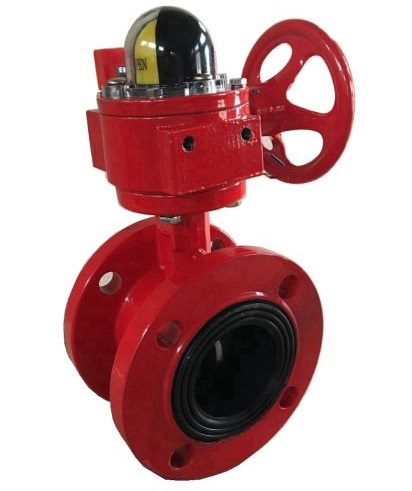

Van cánh bướm mặt bích

Trên đây các thông tin cơ bản về dòng van bướm mặt bích, để tìm hiểu thêm thông tin tiết các sản phẩm:

Quý khách hàng hay liên hệ để được tư vấn và giải đáp lựa chọn loại van bướm mặt bích phù hợp nhất. Sau đây mởi các bạn tìm hiểu chi tiết hơn về dòng van bướm mặt bích !

IV. Cấu tạo và nguyên lý làm việc van bướm mặt bích

*Cấu tạo van bướm mặt bích

 Van bướm mặt bích có cấu tạo đơn giản gồm phần van bướm mặt bích, phần điều khiển tay gạt hoặc tay quay.

Phần van bướm mặt bích là phần quan trọng nhất của van, đây là phần đúc liền 2 mặt bích với thân van bướm. Nhiệm vụ của phần van bướm giúp các dòng lưu chất lưu thông trực tiếp qua van có tác dụng đóng mở, ngăn hoặc cho dòng chất đi qua hệ thống đường ông.

Phần van bướm 2 mặt bích được là từ nhiều chất liệu khác nhau như : gang, inox, thép... với đầy đủ các kích thước van từ DN50 đến DN1000. Van có thể lắp nhiều bộ điều khiển khác nhau thông thường là lắp kiểu tay gạt, tay quay, bộ điều khiển điện, bộ điều khiển khí nén.

Van được thiết kế kiểu lắp bích vì thế khi kết nối với các hệ thống đường ống van giúp các đường ống không bị rò rỉ, tạo sự chắc chắn khi vận hành các hệ thống như : xử lý nước sạch, nước thải, các môi trường có chất ăn mòn, các khu công nghiệp, nông nghiệp, sử dụng trong các nhà máy dược phẩm, thực phẩm...

*Nguyên lý làm việc van bướm mặt bích

Tùy vào từng bộ điều khiển mà cách vận hành van bướm mặt bích sẽ khác nhau nhưng nguyên lý chung của van vẫn theo nguyên lý xoay góc. Khi sử dụng bộ điều khiển (cấp năng lượng cho bộ điều khiển hoạt động) quay theo 1 góc (như 90 độ) cánh bướm sẽ quay theo (bộ điều khiển kết nối với bướm bằng trục van) tạo ra quá trình mở van và ngược lại.

V. Ứng dụng van bướm mặt bích

Van bướm mặt bích có nhiều ưu điểm như đóng mở nhanh bằng tay, đa dạng về kiểu điều khiển, kết nối kiểu mặt bích chắc chắn chống rò rỉ vì thế van sở hữu nhiều các ứng dụng khác nhau phù hợp với các ngành công nghiệp hiện nay.

Van bướm mặt bích do đa dạng về kích thước nên sử dụng được hệ thống xử lý nước lớn như nhà máy nước sạch, thải... đầm, hồ, sông, hệ thống thủy điện... Các khu công nghiệp, hệ thống dân sinh, các nhà máy chế biến, nhà máy giấy, điện, nhà dung dịch, lọc dầu, ngành HVAC...

Ngoài ra van còn ứng dụng trong các lĩnh vực nông nghiệp, lĩnh vực dược phẩm, thực phẩm và một số ngành có liên quan.

 VI. Các loại van bướm mặt bích thông dụng hiện nay

*Van bướm mặt bích tay gạt

  • Kích thước van : DN50-DN300.
  • Chất liệu van : inox, gang, nhựa...
  • Điều khiển : tay gạt.
  • Kiểu hoạt động : ON/OFF đóng mở theo 1 góc
  • Kiểu lắp : lắp bích.
  • Áp lực làm việc : PN10, PN16, PN25.
  • Nhiệt độ làm việc : -10 độ C đến 180 độ C.
  • Môi trường làm việc : nước sạch, thải, môi trường ăn mòn, dung dịch, hóa chất...
  • Xuất xứ : Đài Loan, Hàn Quốc, Châu Âu...
  • Bảo hành : 12 tháng

*Van bướm mặt bích tay quay

  • Kích thước van: DN50-DN1000
  • Chất liệu van: Gang, thép, inox
  • Nguyên liệu đệm: EPDM, thép không rỉ,...
  • Kiểu lắp : Mặt bích Jis10k, BS, DIN
  • Kiểu điều khiển: Tay quay, tay gạt, mô tơ điện, bộ điều khiển khí nén.
  • Nhiệt độ: - 10 độ C ~ 300 độ C
  • Áp suất làm việc: 10ar, 16bar, 25bar
  • Môi trường: Nước, khí, hơi nóng, hóa chất, xăng dầu...
  • Xuất xứ: Korea, Malaysia, Taiwan, China, G7

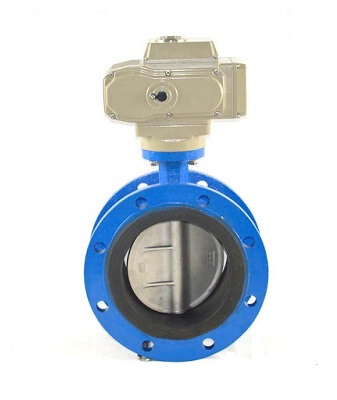

*Van bướm mặt bích điều khiển điện

van_buom_dieu_khien_dien_2_mat_bich

  • Kích cỡ sản phẩm : DN50-DN2000
  • Chất liệu : gang, inox, nhựa ...
  • Kiểu lắp : mặt bích
  • Điện áp : 220V - 380V
  • Nhiệt độ làm việc :
  • Áp lực làm việc : 0 đến 200 độ C
  • Môi trường làm việc : nước, khí, hơi, dung dịch, hóa chất...
  • Xuất xứ : Đài Loan, Hàn Quốc, Malaysia...
  • Bảo hành : 12 tháng

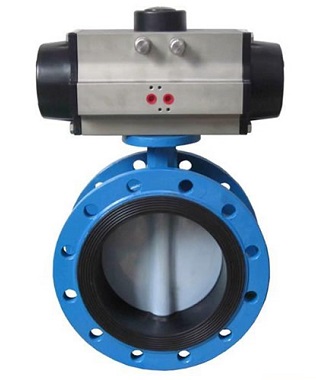

*Van bướm mặt bích điều khiển khí nén

van_buom_2_mat_bich_khi_nen

  • Kích cỡ van : DN50 - DN600
  • Chất liệu van : Gang, gang dẻo, inox ...
  • Nhiệt độ làm việc : -20 đến 80 độ C
  • Áp lực làm việc : PN10 - PN16 (PN20)
  • Kiểu kết nối : mặt bích
  • Tiêu chuẩn : ANSI, JIS, DIN
  • Kiểu hoạt động : tác động đơn, tác động kép
  • Xuất xứ : Đài Loan, Hàn Quốc
  • Bảo hành : 12 tháng
