Van đạp chân khí nén

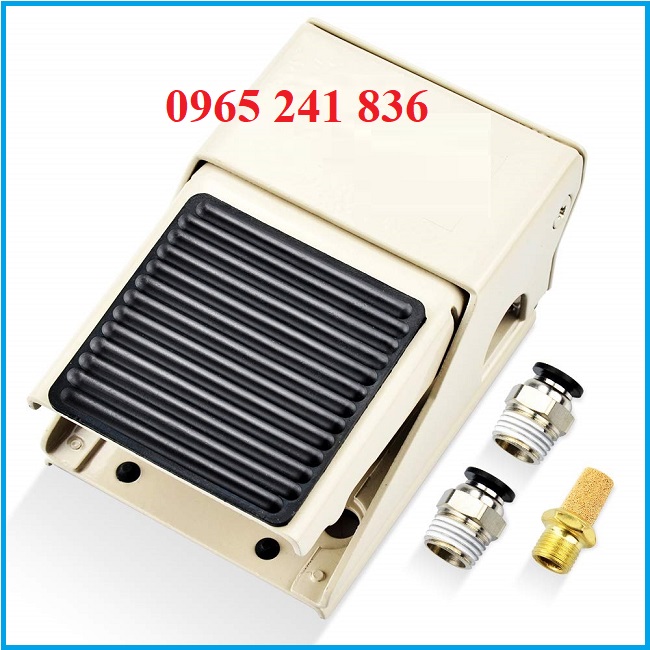

van-dap-chan-khi-nen - ảnh nhỏ  1
Van đạp chân khí nén

Van đạp chân khí nén

Mua hàng: 0965 241 836

THÔNG SỐ KỸ THUẬT

  • Kiểu van: 1/4 inch - 2 inch,…
  • Chất liệu cấu tạo: kim loại, hợp kim
  • Lưu lượng khí thông thường: 16 mm2
  • Áp suất hoạt động : 15Mpa đến 0.8Mpa
  • Áp suất làm việc tối đa: 1.2Mpa
  • Nhiệt độ làm việc: 5 độ C đến 50 độ C
  • Môi trường làm việc: khí nén, lưu chất khí
  • Bảo hành: 6 – 12 tháng.

Lượt xem: 9078

Đánh giá 1 lượt đánh giá

1. Van đạp chân khí nén là gì?

   Van đạp chân khí nén hay bàn đạp chân khí nén là một loại van sử dụng lực từ chân để giúp van hoạt động. Van đạp chân khí nén có nguyên lý hoạt động đơn giản, giống như những bàn đạp của các máy may, máy khâu, hay phanh xe, người vận hành sẽ trực tiếp dùng chân đạp vào van để giúp van hoạt động.

   Van đạp chân khí nén được làm bằng hợp kim bền bỉ với phần chân đạp và van khí nén, phần thân van được thiết kế với các ống nối đầu khí giúp cấp nguồn khí nén đến hệ thống, phục vụ cho hoạt động cho các sản phẩm van và thiết bị khí nén. Van đạp chân khí nén được ứng dụng trong nhiều hệ thống, thiết bị khác nhau được chúng tôi nhập khẩu từ nhiều nước lớn Đài Loan, Hàn Quốc, Trung Quốc, Nhật Bản, Châu âu,… được phân phối khắp thị trường Việt Nam với giá rẻ nhất thị trường hiện nay.

van_dap_chan_khi_nen

2. Thông số kỹ thuật van đạp chân khí nén

  • Kiểu van: 1/4 inch, 3/4 inch, 1 inch, 1.1/4 inch, 1.1/2 inch, 2 inch,…
  • Chất liệu cấu tạo: kim loại, hợp kim
  • Lưu lượng khí thông thường: 16 mm2
  • Áp suất hoạt động : 15Mpa đến 0.8Mpa
  • Áp suất làm việc tối đa: 1.2Mpa
  • Nhiệt độ làm việc: 5 độ C đến 50 độ C
  • Môi trường làm việc: khí nén, lưu chất khí
  • Xuất xứ: Đài Loan, Trung Quốc, Hàn Quốc, Nhật Bản, Châu âu,…
  • Bảo hành: 6 – 12 tháng.

3. Cấu tạo và nguyên lý hoạt động van đạp chân khí nén

3.1. Cấu tạo van đạp chân khí nén

  • Thân van đạp chân khí nén được dùng để bảo vệ và kết nối các bộ phận của van đạp chân khí nén.
  • Lò xo van được làm bằng chất liệu bền bỉ, có độ đàn hồi tốt.
  • Bàn đạp được làm bằng hợp kim dùng để đóng mở van.
  • Van khí nén dùng để đóng mở và cấp nguồn khí nén để các thiết bị, hệ thống khí nén.
  • Đầu nối nhanh, đầu nối khí nén được làm nhựa đồng dùng để kết nối với các ống cấp khí.

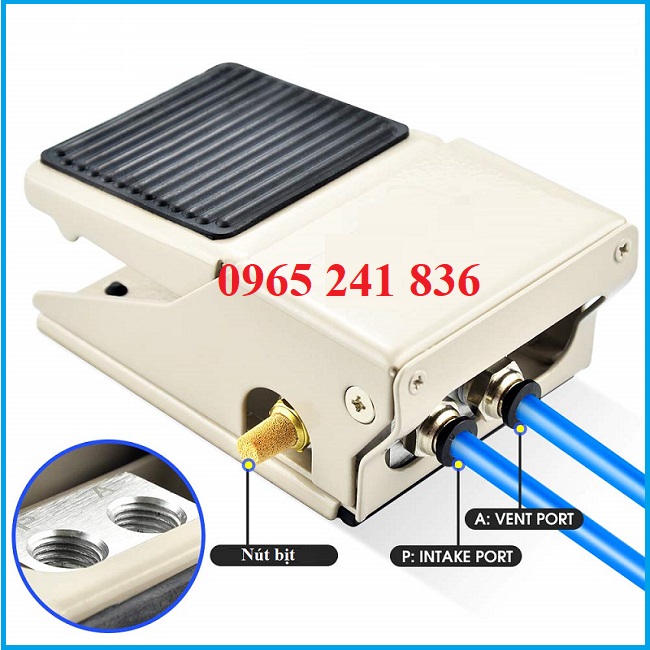

cau_tao_van_dap_chan_khi_nen

3.2. Nguyên lý hoạt động van đạp chân khí nén

   Van đạp chân khí nénnguyên lý hoạt động đơn giản van khí nén được lắp trong bàn đạp và được liên kết với lò xo, khi sử dụng lực chân để đạp lên bàn đạp, lò xo sẽ nén lại tác động vào van khí nén, giúp cung cấp khí nén đến các thiết bị sử dụng thông qua ống dẫn nối khí nén. Nói đơn giản hơn, chỉ cần đạp chân vào bàn đạp như đạp chân ga hoặ các đạp chân máy may van sẽ hoạt động.

   Thông thường van khí nén trong bàn đạp chân có thể là van 5/2, 4/2, 3/2 cùng tìm hiểu rõ nguyên lý hoạt động của một số loại ngay nhé.

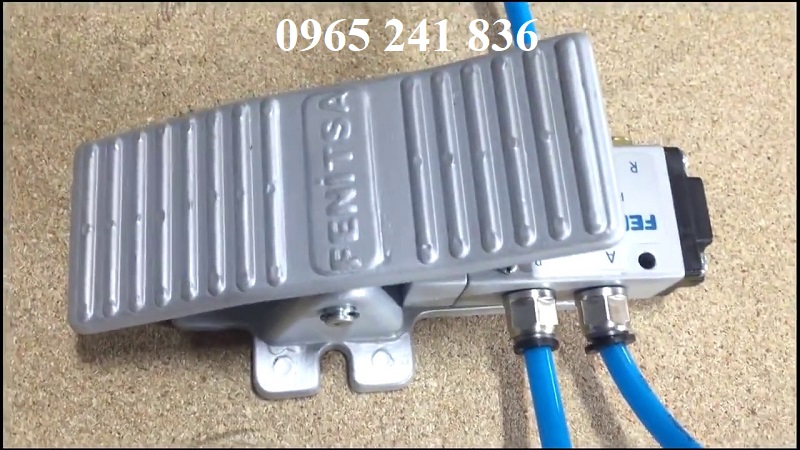

nguyen_ly_van_dap_chan_khi_nen

Bàn đạp chân khí nén 3/2(3 lỗ 2 vị trí) với các lỗi ký hiệu P, A và R

  • Ở trạng thái ban đầu(chưa đạp chân): P đóng, A thông với R
  • Khi đạp chân: P mở thông với A, R đóng lại
  • Khi thả chân bàn đạp: thì van khí nén quay về vị trí ban đầu P đóng, A thông với R

Bàn đạp chân khí nén 5/2(5 lỗ 2 vị trí) với các lỗi ký hiệu P, A, B, R hoặc S

  • Trạng thái ban đầu: cửa P và A thông, cửa B và S thông, R đóng
  • Khi đạp chân van: của P và B thông, cửa A và R thông, S đóng.
  • Khi thả chân van: van quay về vị trí ban đầu.

4. Ứng dụng van đạp chân khí nén

  • Van đạp chân khí nén ứng dụng để lắp đặt cho các thiết bị khí nén như xi lanh khí nén, van bi khí nén, van bướm khí nén, van y xiên khí nén,…
  • Van đạp chân khí nén ứng dụng lắp đặt cho các máy đóng gói, các máy đóng mở bằng khí nén,…
  • Van đạp chân khí nén ứng dụng lắp đặt cho các hệ thống đóng ngắt đường ống cấp thoát nước trong các hệ thống, thiết bị.
  • Van đạp chân khí nén còn được ứng dụng trong nhiều ngành nghề khác có liên quan…

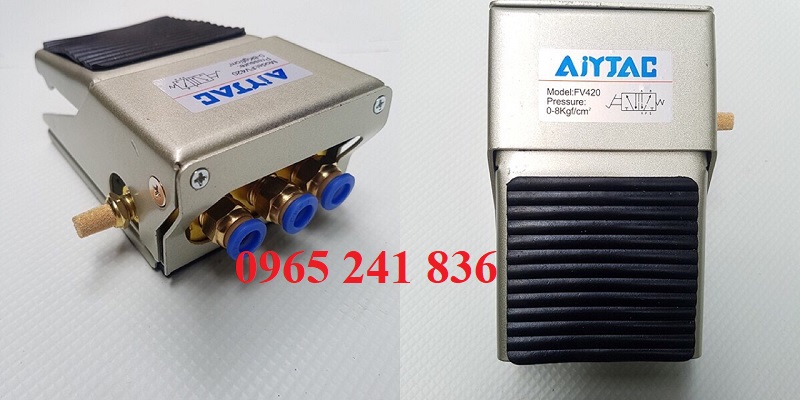

van_khi_nen_dap_chan

5. Ưu điểm và nhược điểm van đạp chân khí nén

5.1. Ưu điểm van đạp chân khí nén

  • Van đạp chân khí nén ưu điểm giúp cung cấp khí nén, phục vụ cho hoạt động của các thiết bị, sản phẩm sử dụng khí nén.
  • Van đạp chân khí nén ưu điểm đa dạng kiểu loại, kích cỡ, sử dụng lắp đặt phù hợp với nhiều hệ thống, thiết bị.
  • Van đạp chân khí nén ưu điểm dễ dàng sử dụng, lắp đặt, giúp người vận hành thuận tiện cho việc vận hành hệ thống.
  • Van đạp chân khí nén ưu điểm sử dụng tốt với áp suất 10kg/cm2 và nhiệt độ lên đến 60 độ C.
  • Van đạp chân khí nén ưu điểm đa dạng xuất xứ, chất lượng tốt và có giá thành rẻ.
  • Van đạp chân khí nén ưu điểm được chúng tôi cung cấp khắp thị trường với đa dạng mẫu mã.

5.2. Nhược điểm van đạp chân khí nén

  • Van đạp chân khí nén nhược điểm hạn chế về nhiệt độ làm việc, không sử dụng phù hợp với khí hơi nóng.
  • Van đạp chân khí nén nhược điểm có nhiều dạng khác nhau, dễ mua nhầm và lắp đặt không đúng.

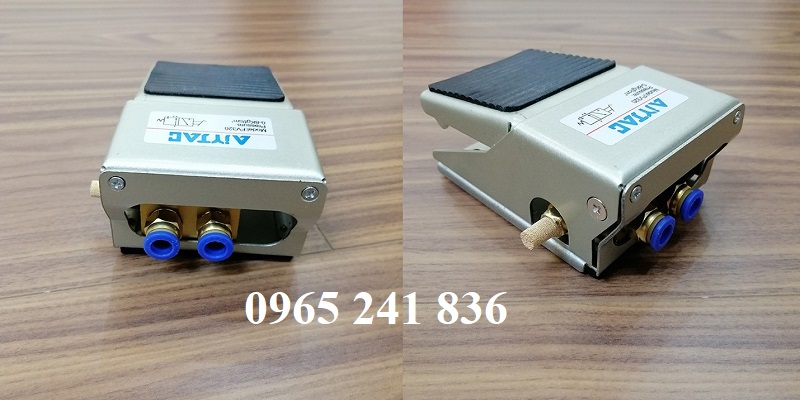

6. Van đạp chân khí nén Aritac

van_dap_chan_khi_nen_aritac

7. Báo giá van đạp chân khí nén

   Van đạp chân khí nén có rất nhiều kiểu loại, với nhiều kích cỡ, kiểu dáng và xuất xứ khác nhau chính vì thế mà van đạp chân khí nén có nhiều mức giá thành lớn nhỏ khác nhau sử dụng phù hợp cho nhiều hệ thống, thiết bị phụ vụ cho quá trình cấp, thoát khí nén.

   Van đạp chân khí nén được CÔNG TY TNHH VẬT TƯ CÔNG NGHIỆP THUẬN PHÁT nhập chính hãng với đa dạng kiểu loại và được phân phối khắp các thị trường Việt Nam với chất lượng tốt nhất, giá thành rẻ nhất hiện nay. Liên hệ ngay với chúng tôi để được tư vấn miễn phí và nhận ngay báo giá van đạp chân khí nén ngay bạn nhé. Quý khách hàng cũng có thể tham khảo van điều khiển tự động: van điện từ khí nén.

Nguồn: vanhanoi.com
