Bộ điều khiển khí nén 125

1.Bộ điều khiển khí nén 125 là gì?

Bộ điều khiển khí nén 125 là thiết bị truyền động bằng khí nén mở đóng được gắn vào thân của van bướm cơ và van bi cơ. Phần trục của bộ khí nén 125 có kích thước vuông 22mmx22mm, vị trí kết nối ren khí nén 1/4.

Bộ điều khiển khí nén 125 nhận áp lực hơi khí nén từ 2 kg đến 8 kg đẩy Piston di chuyển sang hai bên làm bánh răng và trục xoay góc 90 độ và ngược lại. Bộ truyền động khí nén 125 được chia thành dạng tác động đơn và dạng tác động kép.

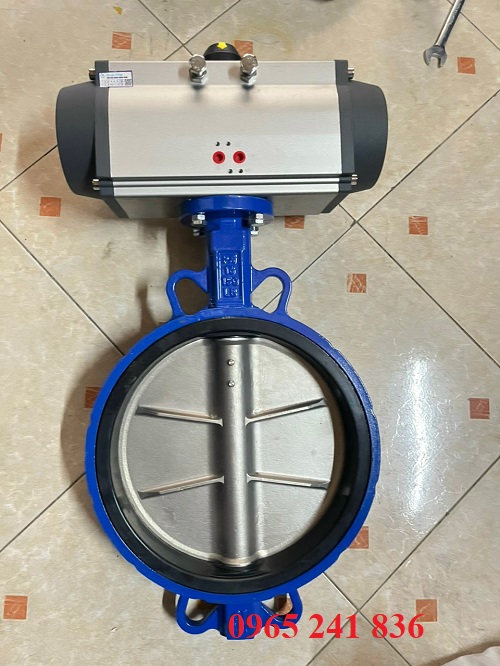

Bộ điều khiển khí nén 125 có lực kéo cho các van bướm có đường kính từ DN150, DN200, DN250 và van bi mặt bích DN80, DN100, DN125. Ngoài ra bộ khí nén 125 có thể gắn cho các trục thiết bị cơ khí khác nhau tùy vào nhu cầu sử dụng.

Công ty Thuận Phát hiện đang là đơn vị nhập khẩu trực tiếp các bộ truyền động khí nén 125 chính hãng của Đài Loan, Hàn Quốc, Trung Quốc, Malasyia, Thổ Nhĩ Kỳ. Hàng luôn có sẵn số lượng lớn tại kho, thanh toán linh động, giấy tờ chứng từ đầy đủ.

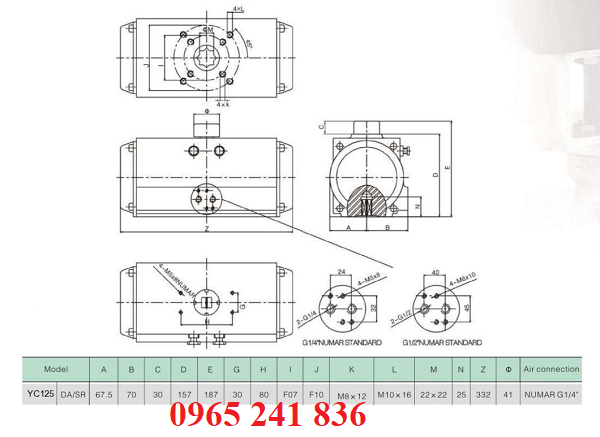

2.Thông số kỹ thuật bộ điều khiển khí nén 125

Thông số chi tiết:

Vật liệu vỏ: hợp kim nhôm.

Áp lực mở: 2- 8 bar.

Trục vuông: 22x22mm.

Ren khí nén: 1/4".

Kiểu bộ khí: Tác động đơn có lò xo, tác động kép không lò xo.

Chức năng mở đóng: On off , tuyến tính.

Tiêu chuẩn: IP67.

Kết nối: van bướm, van bi, van cơ khí.

Nhiệt độ: - 20 độ đến 60 độ C.

Xuất xứ: Đài Loan, Hàn Quốc, Châu Âu, Nhật Bản, Trung Quốc.

Bảo hành: 12 tháng.

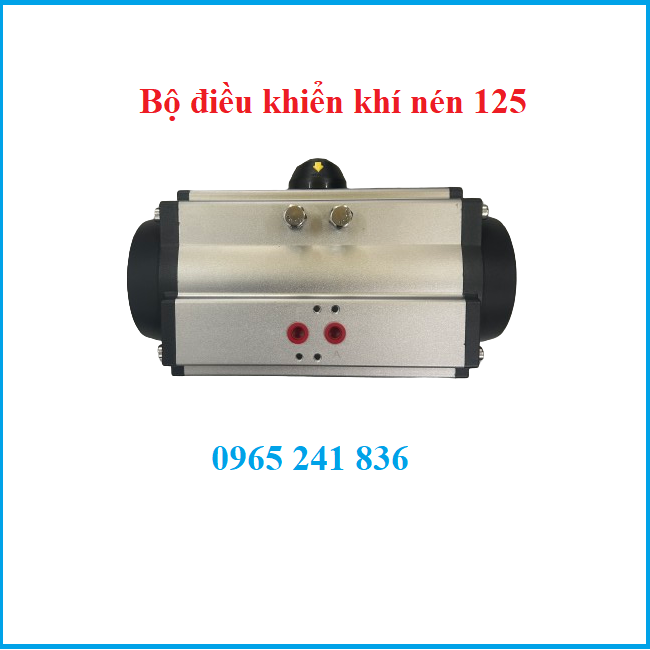

3.Hình ảnh bộ điều khiển khí nén 125

Trên đây là 1 số thông tin cơ bản của bộ khí nén đóng mở 125, cùng tham khảo các bộ truyền động cỡ lớn hơn:

• Bộ truyền động khí nén 140
• Bộ truyền động khí nén 160
• Bộ truyền động khí nén 190

Nếu có bất kỳ câu hỏi nào Thuận Phát vui lòng liên trực tiếp để được hỗ trợ tư vấn nhanh nhất.

4.Cấu tạo và nguyên lý hoạt động bộ điều khiển khí nén 125

4.1.Cấu tạo bộ điều khiển khí nén 125

Bộ điều khiển khí nén có cấu tạo gồm các bộ phận: Thân vỏ, Piston, trục, bánh răng, Lò xo, gioăng làm kín, bu long.

Các bộ phận được liên kết với nhau thành bộ khí nén hoàn chỉnh với chất liệu nhôm đúc, sắt và cao su.

4.2.Nguyên lý hoạt động bộ điều khiển khí nén 125

Bộ điều khiển khí nén 125 mở và đóng nhờ áp lực hơi tác động thông qua 1 van điện từ chia khí, hơi khí nén với áp lực từ 2 bar đi vào vịtrí A của bộ khí lập trưc Piston được đẩy ra ngoài đồng thời làm trục và bánh răng xoay góc 90 độ từ đóng mở đóng phần van cơ bên dưới.

Bộ điều khiển khí nén 125 tác động đơn chỉ cần cấp khí nén một lần cho van mở nén lò xo lại, khi dừng cấp khí lập tức van mở nhờ lực phản hồi của lò xo bên trong.

Còn bộ khí nén 125 tác động kép cần cấp khí nén hai lần, một lần mở và một lần đóng vì bên trong không có lò xo.

5.Báo giá bộ điều khiển khí nén 125

Quý khách hãy liên hệ với đội ngũ chuyên viên tư vấn của Thuận Phát để được hỗ trợ tư vấn giải đáp, tùy vào nhu cầu thực tế của từng hệ thống Thuận Phát sẽ báo giá chọn bộ khí nén 125 phù hợp tối ưu nhất cho khách hàng.

Thuận Phát hiện đang cung cấp các sản phẩm mô tơ điện, bộ điều khiển điện, máy bơm, xy lanh khí nén, van cơ khí, van thủy lực, van khí nén, van hóa chất, van nước, van hơi nóng. Xuất Xứ Taiwan, Korea, Malaysia, China, Italia.

Liên hệ ngay cho chúng tôi để nhận được hình ảnh thực tế, địa chỉ mua hàng, địa chỉ xem hàng, giấy tờ VAT, COCQ, Catalogue bộ điều khiển khí nén 125.
