Van bi 3 ngã

van-bi-3-nga - ảnh nhỏ  1
Van bi 3 ngã

Van bi 3 ngã

Mua hàng: 0965 241 836

THÔNG SỐ KỸ THUẬT

  • Kích cỡ van: DN15 – DN200
  • Chất liệu van: inox 201, inox 304, inox 316, gang, thép, nhựa, đồng
  • Dạng điều khiển: tay gạt, đầu điện, đầu khí nén
  • Đầu điện: 24V, 220V
  • Nhiệt độ làm việc: -10 độ C đến 300 độ C
  • Áp lực làm việc: PN10, PN16, PN25
  • Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Trung Quốc, Châu âu,...
  • Bảo hành: 12 tháng.

Lượt xem: 87959

Đánh giá 1 lượt đánh giá

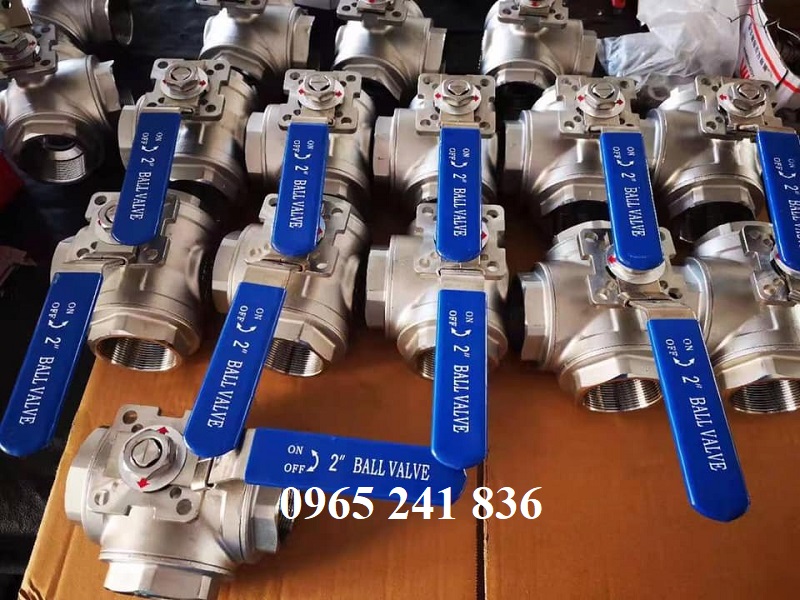

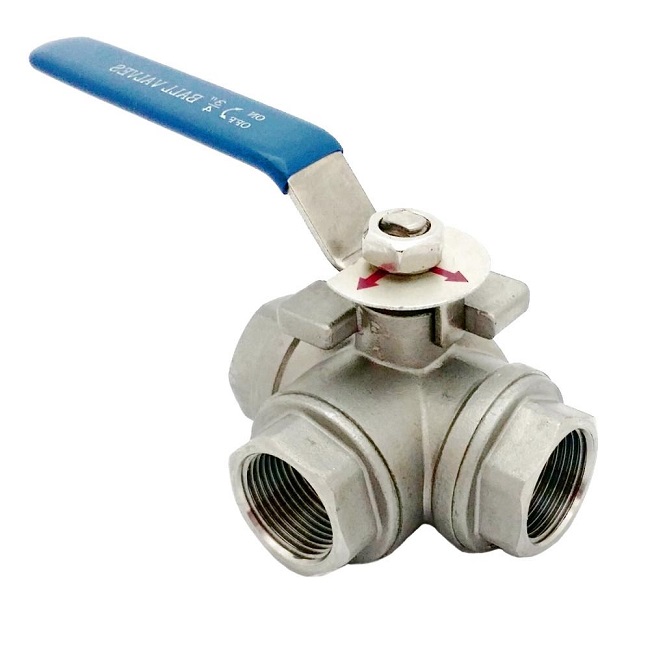

1. Van bi 3 ngã là gì?

   Van bi 3 ngã tiếng anh 3-way ball valve là loại van có 3 cửa dùng để kết nối với các hệ thống dạng chữ T và giúp các lưu chất đi qua van theo 2 hướng hoặc 3 hướng. Van bi 3 ngã được làm bằng chất liệu inox, gang, thép, nhựa được sử dụng để kết nối với các hệ thống, thiết bị theo kiểu nối ren và lắp đặt mặt bích. Van bi 3 ngã có cấu tạo đơn giản với quả bi rỗng nằm bên trong thân van với 2 dạng bi chữ L và chữ T.

   Van bi 3 ngã có đa dạng kiểu loại, kích cỡ được điều khiển bằng các bộ phận tay gạt, đầu điện, đầu khí nén được chúng tôi nhập khẩu chính hãng từ nhiều nước lớn như Đài Loan, Hàn Quốc, Nhật Bản, Trung Quốc, Châu âu với giá thành rẻ nhất, chất lượng tốt nhất, đầy đủ các loại giấy tờ cocq và được bảo hành 12 tháng.

van_bi_3_nga

2. Thông số kỹ thuật van bi 3 ngã

  • Kích cỡ van: DN15 – DN200
  • Chất liệu van: inox 201, inox 304, inox 316, gang, thép, nhựa, đồng
  • Gioăng làm kín: EPDM, PTFE, thép, inox,...
  • Kiểu lắp: nối ren, mặt bích
  • Tiêu chuẩn bích: BS, Jis, ANSI, DIN
  • Kiểu van: 3 ngã
  • Dạng quả bi: L và T
  • Dạng điều khiển: tay gạt, đầu điện, đầu khí nén
  • Đầu điện: 24V, 220V
  • Nhiệt độ làm việc: -10 độ C đến 300 độ C
  • Áp lực làm việc: PN10, PN16, PN25
  • Môi trường làm việc: nước, dung dịch, hóa chất, khí hơi nóng,...
  • Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Trung Quốc, Châu âu,...
  • Bảo hành: 12 tháng.

3. Cấu tạo và nguyên lý hoạt động van bi 3 ngã

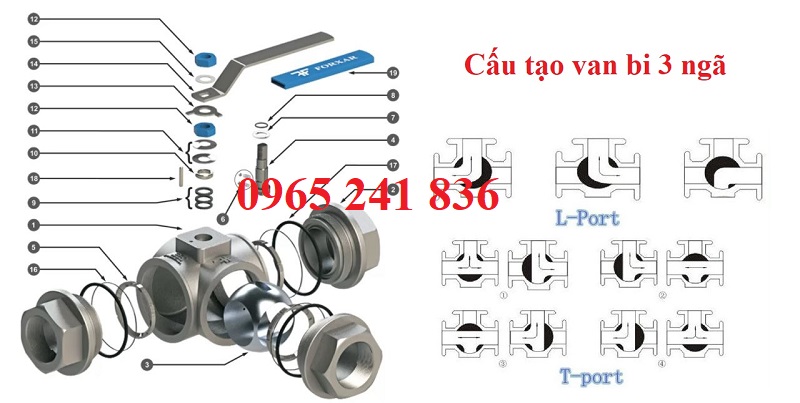

3.1. Cấu tạo van bi 3 ngã

Van bi 3 ngã có cấu tạo đơn giản bao gồm các bộ phận như:

  • Thân van bi có dạng 3 ngã được làm từ chất liệu inox, gang, thép, nhựa và được kết nối với các hệ thống đường ống, thiết bị theo kiểu nối ren và lắp đặt mặt bích.
  • Quả bi rỗng được làm bằng inox dạng trơn bóng với các lỗ rỗng thông nhau, giúp các lưu chất đi qua van và dễ dàng hoạt động trong thân van bi. Quả bi rỗng có 2 dạng chính dạn chữ L và dạng chữ T.
  • Trục kết nối được làm bằng thép không ghỉ hoặc inox dùng để kết nối quả bi và đầu điều khiển giúp van van thực hiện quá trình đóng mở.
  • Gioăng làm kín được làm bằng chất liệu cao su EPDM, PTFE(teflon) giúp các lưu chất không bị rò rỉ ra bên ngoài hệ thống, thiết bị.
  • Bộ điều khiển truyền động có 3 dạng chính dạng tay gạt(điều khiển cơ) và dạng khí nén, đầu điện(điều khiển tự động).
cau_tao_van_bi_3_nga

3.2. Nguyên lý hoạt động van bi 3 ngã

   Van bi 3 ngã hoạt động dựa theo nguyên lý rất đơn giản dùng bộ truyền động để thực hiện quá trình đóng mở van. Khi mở van các lưu chất sẽ đi qua 2 ngã(L) và 1 ngã chặn lại, có thể vặn van về vị trí cũ để điều hướng. Tương tự với dạn van chữ T nhưng van chữ T có thể mở cả 3 hướng. Cụ thể từng dạng van bi 3 ngã L và T dưới đây:

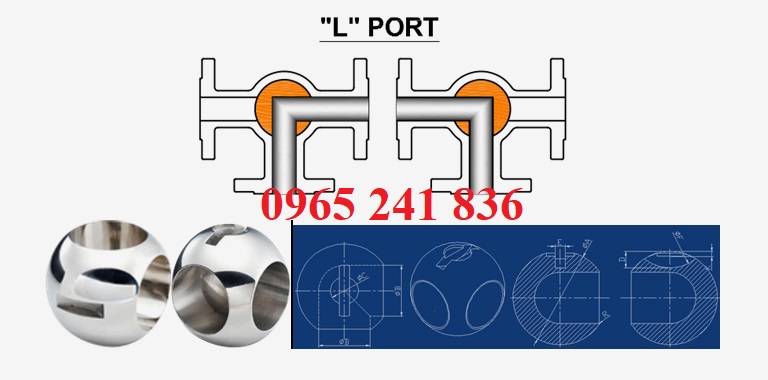

Van bi 3 ngã dạng L

   Van bi 3 ngã dạng chữ L là loại van có quả bi bên trong dạng chữ L rỗng, khi mở van sẽ chỉ có duy nhất 2 đầu lưu thông với nhau và một đầu khác sẽ bị chặn lại. Loại van bi 3 ngã này thường sử dụng để điều hướng và chuyển hướng dòng chảy trong các hệ thống, thiết bị.

van_bi_3_nga_l

Van bi 3 ngã dạng T

   Van bi 3 ngã dạng chữ T là dạng van có quả bi gồm 3 lỗ lưu thông với nhau, trong quá trình hoạt động có thể sử dụng bộ điều khiển để mở van khiến cho lưu chất lưu thông qua 3 lỗ hoặc có thể chặn 1 lỗ và để 2 lỗ lưu thông lưu chất với nhau.

van_bi_3_nga_t

4. Các loại van bi 3 ngã theo chất liệu

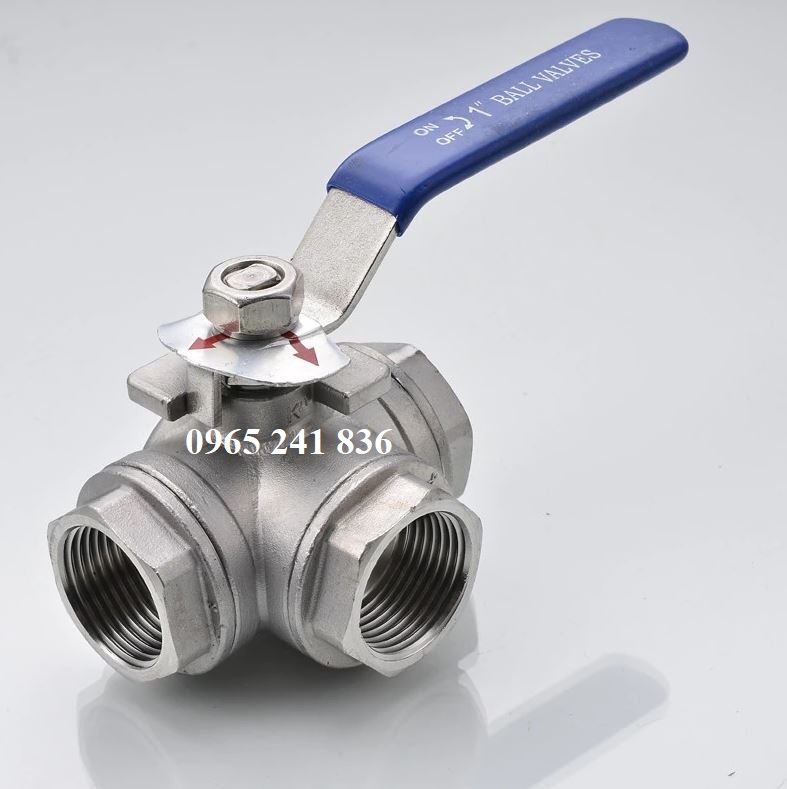

4.1. Van bi inox 3 ngã

   Van bi inox 3 ngã là loại van được làm bằng chất liệu inox sus 201, sus 304, sus 316 sử dụng tốt trong các môi trường lưu chất khí hơi, dung dịch, hóa chất, nước và có thể lắp đặt cho các hệ thống đường ống có 3 ngã.

van_bi_inox_3_nga

Thông số kỹ thuật

  • Kích cỡ: DN15 – DN200
  • Chất liệu: inox 201, inox 304, inox 316
  • Gioăng làm kín: teflon, PTFE
  • Kiểu lắp: ren, bích
  • Kiểu van: 3 ngã
  • Dạng van bi: L và T
  • Điều khiển: tay gạt, đầu điện, đầu khí nén
  • Nhiệt độ làm việc: -10 độ C đến 200 độ C
  • Áp lực làm việc: PN10, PN16, PN25
  • Môi trường làm việc: khí hơi nóng, dung dịch, nước, hóa chất,...
  • Xuất xứ: Đài Loan, Trung Quốc, Hàn Quốc, Nhật Bản, Châu âu,...
  • Bảo hành: 12 tháng.

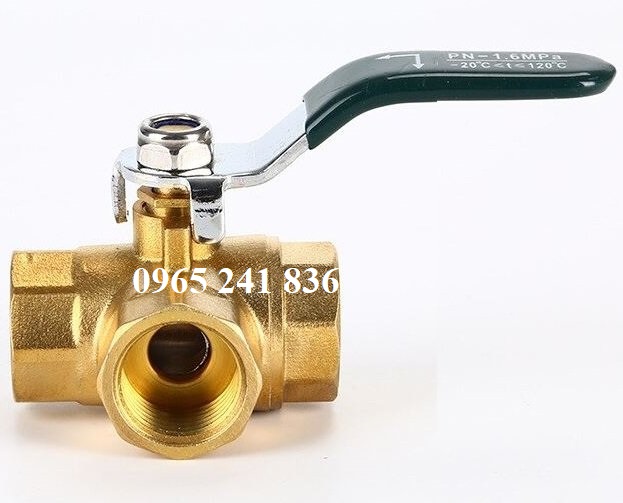

4.2. Van bi đồng 3 ngã

   Van bi đồng 3 ngã là loại van được làm bằng chất liệu đồng, sử dụng chủ yếu trong các hệ thống cấp thoát lưu chất nước sạch, nước sinh hoạt các hệ thống khí nén, hơi,... Van bi đồng 3 ngã có 3 cửa thường có kích cỡ nhỏ từ DN15 đến DN100 và lắp đặt theo kiểu nối ren.

van_bi_dong_3_nga

Thông số kỹ thuật

  • Kích thước van: DN15 – DN100
  • Chất liệu van: đồng, đồng thau
  • Gioăng làm kín: EPDM, PTFE
  • Kiểu lắp: nối ren
  • Kiểu van: 3 ngã
  • Dạng truyền động: tay gạt, bộ điện, bộ khí nén
  • Nhiệt độ làm việc: -10 độ C đến 120 độ C
  • Áp lực làm việc: 10 bar, 16 bar, 25 bar
  • Môi trường làm việc: nước, dung dịch, khí hơi nóng,...
  • Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc, Châu âu,...
  • Bảo hành: 12 tháng.

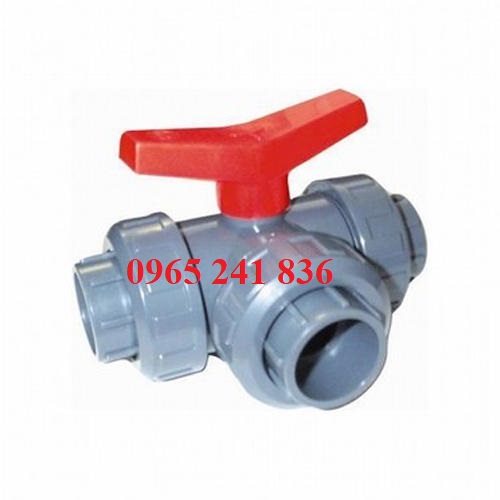

4.3. Van bi nhựa 3 ngã

van_bi_nhua_3_nga

Thông số kỹ thuật

  • Kích thước: DN15 – DN100
  • Chất liệu van: nhựa UPVC, PPH,...
  • Gioăng làm kín: EPDM
  • Kiểu lắp: nối ren, dán keo, racco
  • Kiểu van: 3 ngã
  • Nhiệt độ làm việc: -10 độ C đến 90 độ C
  • Áp lực làm việc: PN10, PN16
  • Môi trường làm việc: nước, hóa chất ăn mòn, axit, bazo, muối, kiềm,...
  • Xuất xứ: Đài Loan, Trung Quốc, Châu âu,...
  • Bảo hành: 12 tháng.

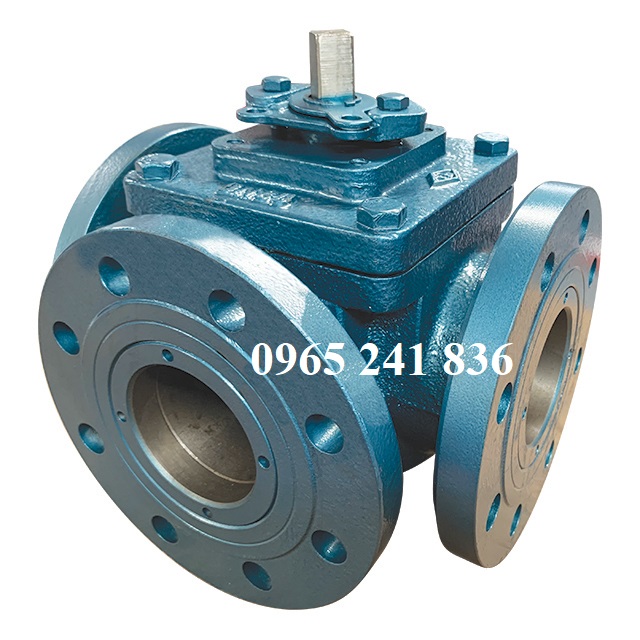

4.4. Van bi gang 3 ngã

van_bi_gang_3_nga

Thông số kỹ thuật

  • Size: DN50 – DN200
  • Vật liệu: gang, gang dẻo
  • Gioăng làm kín: EPDM, PTFE
  • Kiểu lắp: mặt bích
  • Tiêu chuẩ: BS, JIS, ANSI, DIN
  • Bộ truyền động: đầu điện, tay gạt, đầu khí nén
  • Nhiệt độ làm việc: -10 độ C đến 180 độ C
  • Áp lực làm việc: PN16, PN25
  • Môi trường làm việc: nước, khí hơi nóng,...
  • Bảo hành: 12 tháng.

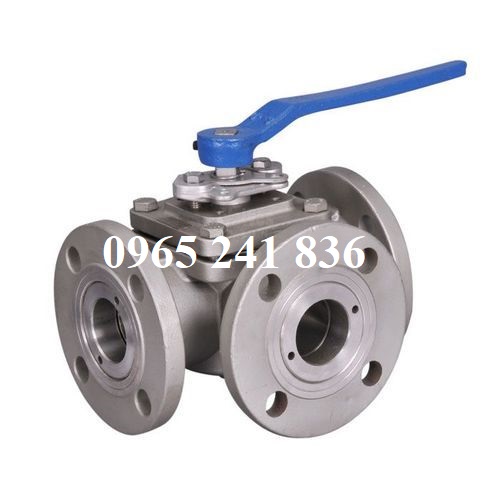

4.5. Van bi thép 3 ngã

van_bi_thep_3_nga

Thông số kỹ thuật

  • Kích cỡ: DN50 – DN200
  • Chất liệu van: thép WCB
  • Gioăng làm kín: EPDM, PTFE
  • Kiểu lắp: mặt bích
  • Kiểu van: 3 ngã
  • Điều khiển: đầu điện, tay gạt, đầu khí nén
  • Nhiệt độ làm việc: 300 độ C
  • Áp lực làm việc: PN16, PN25, PN40
  • Môi trường làm việc: nước, lưu chất lỏng, dung dịch, hóa chất, khí hơi nóng,...
  • Bảo hành: 12 tháng.

4.6. Van bi vi sinh 3 ngã

van_bi_vi_sinh_3_nga

Thông số kỹ thuật

  • Kích cỡ van: DN15 – DN200
  • Vật liệu: inox 304L, 316L, inox vi sinh
  • Gioăng làm kín: EPDM, PTFE, thép, inox,...
  • Lắp đặt: clamp
  • Kiểu van: 3 ngã
  • Đầu truyền động: tay gạt, đầu điện, đầu khí nén
  • Nhiệt độ làm việc: 180 độ C
  • Áp lực làm việc: PN10, PN16
  • Môi trường làm việc: nước, nước sạch, lưu chất sạch, khí hơi nóng,...
  • Xuất xứ: Đài Loan, Hàn Quốc, Thái Lan, Trung Quốc, Châu âu,...
  • Bảo hành: 12 tháng.

5. Van bi 3 ngã theo kiểu loại

5.1. Van bi ren 3 ngã

   Van bi ren 3 ngã là loại van bi có phần kết nối với các hệ thống, thiết bị theo kiểu kết nối ren trong với nhiều kích cỡ từ DN15 đến DN100. Van bi ren 3 ngã được làm chủ yếu bằng các chất liệu như inox, nhựa, đồng dùng tốt cho nhiều hệ thống, thiết bị lưu chất.

van_bi_ren_3_nga

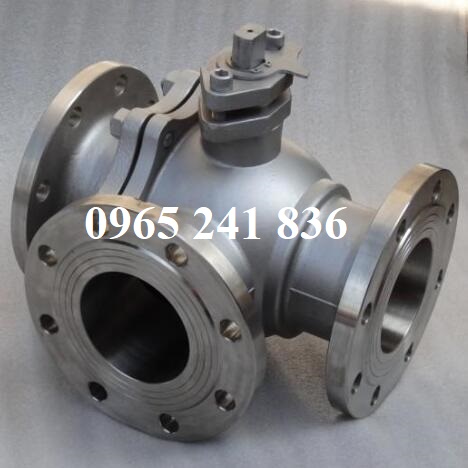

5.2. Van bi bích 3 ngã

   Van bi bích 3 ngã là loại van được dùng để kết nối với các hệ thống theo kiểu kết nối mặt bích với 3 mặt bích theo các tiêu chuẩn bích như Jis, Bs, ANSI hoặc Din. Van bi bích 3 ngã thường có kích cỡ đa dạng lên đến DN300.

van_bi_bich_3_nga

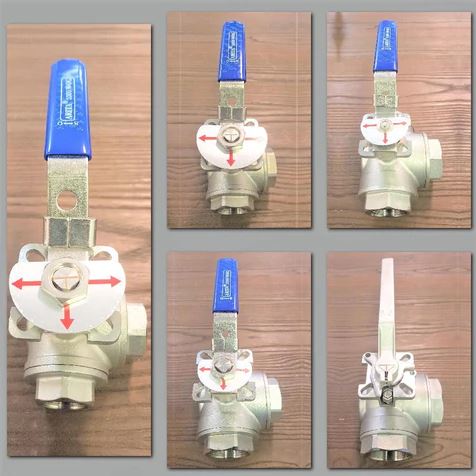

5.3. Van bi 3 ngã tay gạt

van_bi_3_nga_tay_gat

Thông số kỹ thuật

  • Kích cỡ van: DN15 – DN200
  • Chất liệu van: inox, gang, đồng, thép, nhựa
  • Gioăng: EPDM, PTFE
  • Kiểu lắp: nối ren, mặt bích
  • Dạng điều khiển: tay gạt
  • Nhiệt độ làm việc: 300 độ C
  • Áp lực làm việc: PN16, PN25, PN40
  • Môi trường làm việc: nước, khí hơi nóng, dung dịch, hóa chất,...
  • Xuất xứ: Đài Loan, Trung Quốc, Hàn Quốc, Nhật Bản, Châu âu,...
  • Bảo hành: 12 tháng.

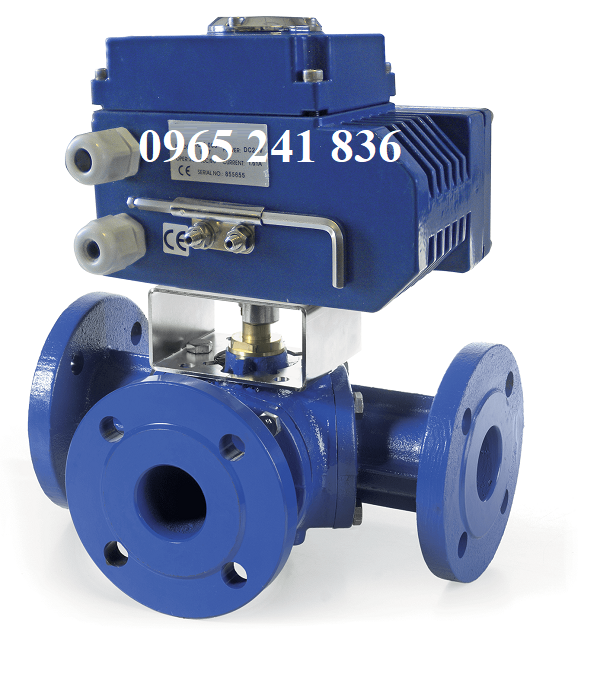

5.4. Van bi 3 ngã điều khiển điện

van_bi_3_nga_dieu_khien_dien

Thông số kỹ thuật

  • Kích thước: DN15 – DN200
  • Chất liệu van: inox, nhựa, gang, thép, đồng
  • Gioăng làm kín: EPDM, PTFE
  • Kiểu lắp: ren, bích
  • Kiểu van: 3 ngã
  • Dạng điều khiển: đầu điện
  • Đầu điện hoạt động: 24V, 220V
  • Nhiệt độ làm việc: -20 độ C đến 300 độ C
  • Áp lực làm việc: PN10, PN16
  • Môi trường làm việc: khí hơi nóng, nước, dung dịch, hóa chất
  • Xuất xứ: Đài Loan, Nhật Bản, Hàn Quốc Trung Quốc, Châu âu
  • Bảo hành: 12 tháng.

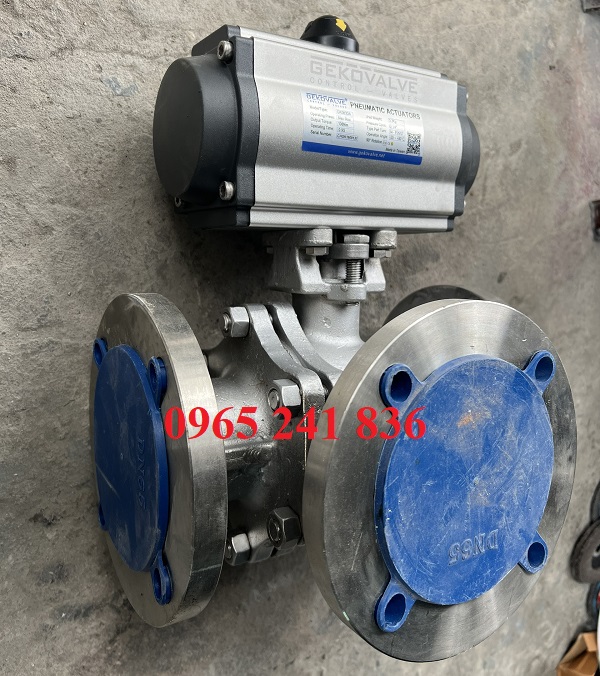

5.5. Van bi 3 ngã điều khiển khí nén

van_bi_3_nga_khi_nen

Thông số kỹ thuật

  • Kích cỡ van: DN15 – DN200
  • Vật liệu van: inox, nhựa, gang, thép, đồng
  • Gioăng đệm: EPDM, PTFE
  • Kiểu dạng van: 3 ngã
  • Quả bi: L, T
  • Kiểu lắp: nối ren, mặt bích
  • Bộ điều khiển: đầu điện, đầu khí nén, tay gạt
  • Khí nén: 6 – 8 bar
  • Nhiệt độ làm việc: -20 độ C - 300 độ C
  • Áp lực làm việc: PN10, PN16, PN25, PN40
  • Môi trường làm việc: lưu chất lỏng, hóa chất, nước, dung dịch, khí hơi nóng,...
  • Xuất xứ: Nhật Bản, Trung Quốc, Đài Loan, Hàn Quốc, Châu âu,...
  • Bảo hành: 12 tháng.

6. Ứng dụng van bi 3 ngã

  • Van bi 3 ngã ứng dụng trong các hệ thống đường ống cấp thoát nước sạch trong khu công nghiệp, dân sinh.
  • Van bi 3 ngã ứng dụng trong lưu chất khí hơi trong các lò hơi, nồi hơi,...
  • Van bi 3 ngã ứng dụng trong hệ thống PCCC, hệ thống máy bơm, trạm bơm,...
  • Van bi 3 ngã ứng dụng trong hệ thống lưu chất nước biển, lưu chất ăn mòn, axit, bazo, muối,...
  • Van bi 3 ngã ứng dụng trong hệ thống sản xuất thực phẩm, dược phẩm, đồ uống, nước giải khát, rượu bia,...

7. Ưu điểm van bi 3 ngã

  • Van bi 3 ngã ưu điểm dễ dàng kết nối với các hệ thống có 3 ngã, đa đường ống.
  • Van bi 3 ngã ưu điểm đa dạng kiểu loại, chất liệu làm việc tốt với nhiều môi trường lưu chất.
  • Van bi 3 ngã ưu điểm điều hướng và điều chỉnh được các dòng chảy chất lỏng giúp nâng cao hiệu suất hoạt động van.
  • Van bi 3 ngã ưu điểm dễ dàng sử dụng, lắp đặt và bảo trì, bảo dưỡng van.
  • Van bi 3 ngã ưu điểm đa dạng xuất xứ, chất lượng cao, bảo hành 12 tháng.

   Về nhược điểm van bi 3 ngã thì phụ thuộc vào từng loại van, chỉ cần quý khách hàng lắp đặt đúng loại van bi 3 ngã cho các hệ thống sử dụng của mình nhất thì van sẽ có hiệu quả sử dụng tốt nhất.

8. Catalogue van bi 3 ngã

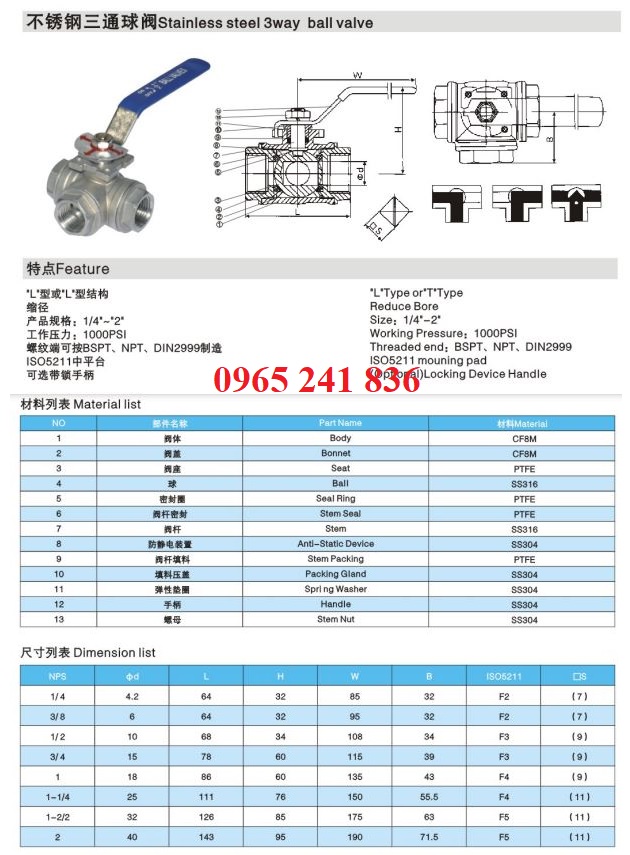

   Catalogue van bi 3 ngã là một file bao gồm đa dạng các thông tin về sản phẩm như kích cỡ, chất liệu, chiều dài, độ cao, tiêu chuẩn lắp, nhiệt độ, áp suất và đặc biệt và bản vẽ thể hiện chi tiết các bộ phận van bi 3 ngã. Cùng tham khảo catalogue van bi 3 ngã ngay dưới đây nhé.

catalogue_van_bi_3_nga

9. Cách lắp đặt, bảo trì và bảo dưỡng van bi 3 ngã

Một số lưu ý khi lắp đặt van bi 3 ngã như:

  • Lựa chọn loại van bi 3 ngã có chất liệu sử dụng phù hợp với môi trường làm việc.
  • Lựa chọn kích cỡ van bi 3 ngã và kiểu lắp đặt phù hợp với hệ thống.
  • Đối với loại van bi 3 ngã ren thì kết nối với các hệ thống có ren, đối với hệ thống mặt bích thì bắt bulong kết nối và siết chặt.
  • Đối với loại điều khiển khí nén cần kết nối với ống dẫn khí nén đến nguồn. Đối với van bi 3 ngã điều khiển điện thì kết nối với nguồn điện 24V, 220V hoặc nguồn điện sử dụng phù hợp với đầu điện.
  • Tiến hành vận hành van bi 3 ngã nếu thấy van dùng ổn định đưa vào hoạt động, nếu hư hỏng thì lắp đặt lại.

   Về bảo trì, bảo dưỡng van bi 3 ngã nên kiểm tra van theo định kỳ cứ 2, 3 tháng nên kiểm tra hoạt động của van và tháo ra để vệ sinh lại van. Nếu van bi 3 ngã có bất kỳ hư hỏng nào, thì thay thế các bộ phận khác hoặc thay thế bằng một sản phẩm van bi 3 ngã.

10. Báo giá van bi 3 ngã

   Van bi 3 ngã có đa dạng kiểu loại, kích cỡ và xuất xứ van, mỗi loại sẽ có mỗi mức giá thành khác nhau phụ thuộc vào từng thông tin chi tiết van bi 3 ngã. Van bi 3 ngã được chúng tôi nhập chính hãng từ nhiều nước lớn như Đài Loan, Hàn Quốc, Trung Quốc, Nhật Bản, Châu âu với đầy đủ các loại giấy tờ, COCQ và được bảo hành 12 tháng. Quý khách hàng vui lòng liên hệ ngay với chúng tôi để được tư vấn miễn phí và nhận được báo giá van bi 3 ngã ngay bạn nhé.

Nguồn: vanhanoi.com
