Van bi 3 thân | 3 mảnh | 3 PC

van-bi-3-than-3-manh-3-pc - ảnh nhỏ  1
Van bi 3 thân | 3 mảnh | 3 PC

Van bi 3 thân | 3 mảnh | 3 PC

Mua hàng: 0965 241 836

THÔNG SỐ KỸ THUẬT

  • Kích cỡ: DN15 - DN100
  • Chất liệu: inox304, inox 316, thép
  • Kiểu van: tay gạt, đầu điện, đầu khí nén
  • Kiểu kết nối: ren, hàn, bích
  • Áp lực làm việc: PN10, PN16
  • Nhiệt độ làm việc: 180 độ C
  • Môi trường làm việc: Nước, hơi, dầu, gas, hóa chất

Lượt xem: 79078

Đánh giá 1 lượt đánh giá

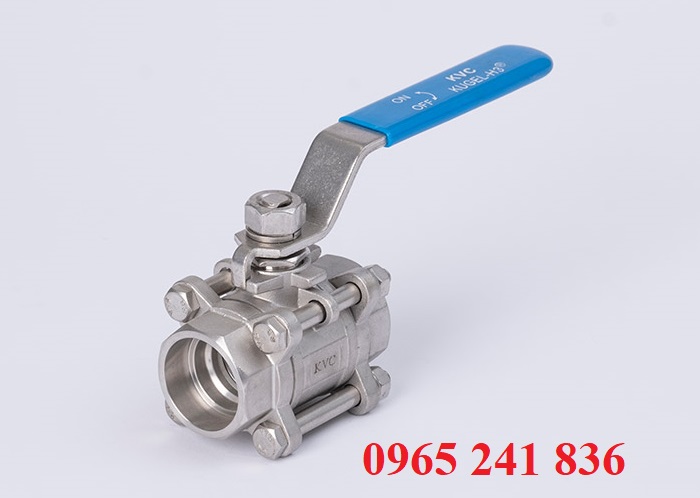

1. Van bi 3 thân là gì?

   Van bi 3 thân là một van có 3 mảnh được kết nối với nhau thành thể thống nhất và được liên kết chặt chẽ bằng 4 bulong giúp kết cấu van chắc chắn nhất phù hợp sử dụng cho các môi trường lưu chất có nhiệt cao, áp suất lớn. Van bi 3 thân có nhiều kiểu loại với loại có tán hoặc điều khiển tay gạt, được làm bằng các chất liệu inox, thép sử dụng tốt cho các hệ thống khí hơi, dung dịch, lưu chất.

Các tên gọi khác van bi 3 thân:

  • Van bi 3 mảnh
  • Van bi 3 PC

van_bi_3_than

2. Thông số kỹ thuật van bi 3 thân

  • Kích cỡ: DN15 - DN100
  • Chất liệu: inox304, inox 316, thép
  • Kiểu van: tay gạt, đầu điện, đầu khí nén
  • Kiểu kết nối: ren, hàn, bích
  • Áp lực làm việc: PN10, PN16
  • Nhiệt độ làm việc: 180 độ C
  • Môi trường làm việc: Nước, hơi, dầu, gas, hóa chất
  • Xuất xứ: Đài Loan, Trung Quốc, Nhật Bản, Hàn Quốc, Châu âu,…
  • Bảo hành: 12 tháng.

3. Cấu tạo và nguyên lý hoạt động van bi 3 thân

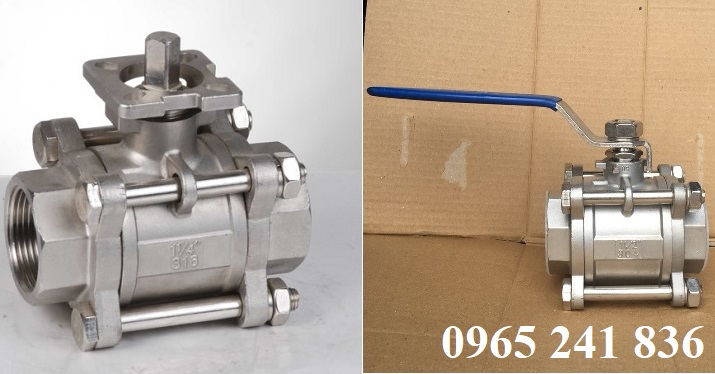

3.1. Cấu tạo van bi 3 thân

  • Thân van bi có được cấu tạo gồm 3 mảnh ghép lại với nhau và được cố định bằng 4 trục bulong giúp kết nối chắc chắn thân van với nhau. Thân van bi được làm bằng chất liệu inox, thép với kiểu kết nối ren, hàn.
  • Đầu điều khiển có nhiều kiểu với kiểu tay gạt, đầu điện và đầu khí nén.
  • Trục van được làm bằng chất liệu thép không gỉ, inox giúp kết nối quả b
  • Gioăng làm kín cao su EPDM, PTFE,…
  • Quả bi rỗng được làm bằng inox có dạng tròn rỗng có phần mù và phần rỗng cho lưu chất đi qua.

3.2. Nguyên lý hoạt động van bi 3 thân

Tham khảo thêm nguyên lý hoạt động van bi 3 thân tại: van bi.

cau_tao_van_bi_3_than

4. Các loại van bi 3 thân phổ biến hiện nay

4.1. Van bi 3 thân inox

  • Kích thước: DN15 - DN100
  • Chất liệu: inox304, inox 316
  • Điều khiển: tay gạt, đầu điện, đầu khí nén
  • Kết nối: ren, hàn, bích
  • Áp lực làm việc: 10 bar, 16 bar
  • Nhiệt độ làm việc: 180 độ C
  • Môi trường làm việc: hơi, lưu chất lỏng, nước, dầu, gas, hóa chất,…

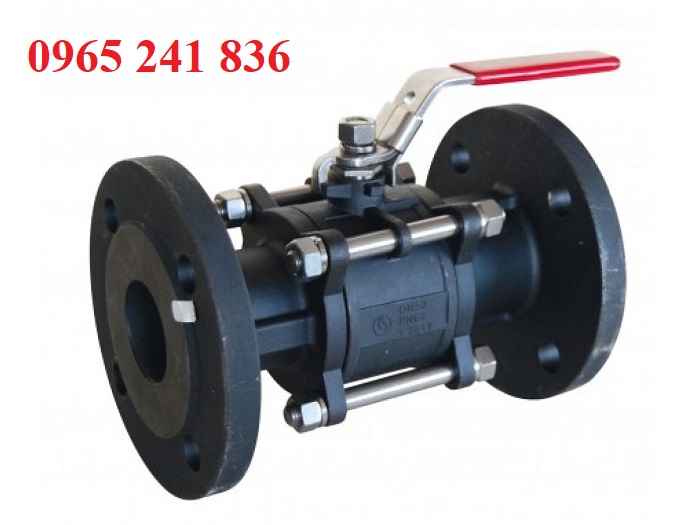

4.2. Van bi 3 thân thép

  • Kích thước: 15A - 100A
  • Chất liệu: thép
  • Điều khiển: tay gạt, đầu điện, đầu khí nén
  • Kết nối: ren, hàn
  • Áp lực: 10 bar, 16 bar(áp cao 63 bar)
  • Nhiệt độ: 180 độ C
  • Môi trường làm việc: hơi, lưu chất lỏng, dầu, gas,…

van_bi_3_than_thep

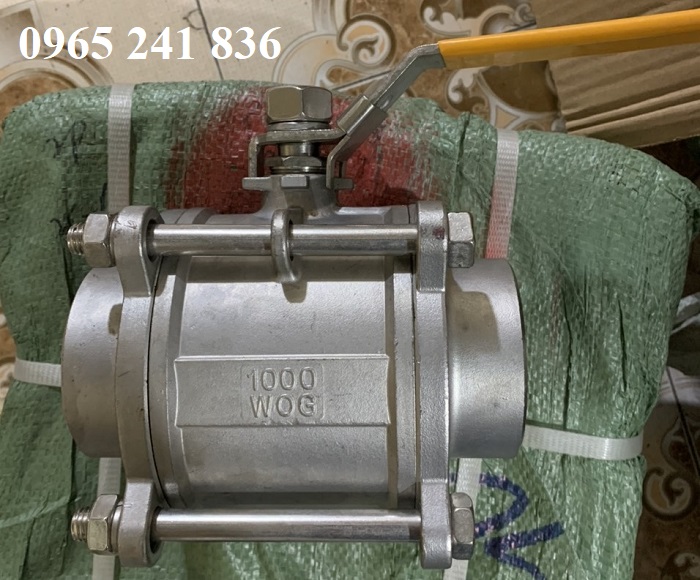

4.3. Van bi 3 thân ren

  • Size: DN15 - DN100
  • Chất liệu: thép, nox304, inox 316,…
  • Kiểu điều khiển: tay gạt, đầu điện, đầu khí nén
  • Kiểu kết nối: ren
  • Áp lực làm việc: PN10, PN16
  • Nhiệt độ làm việc: max 180 độ C
  • Môi trường làm việc: nước, hơi, khí, dung dịch, hóa chất,…

van_bi_3_than_ren

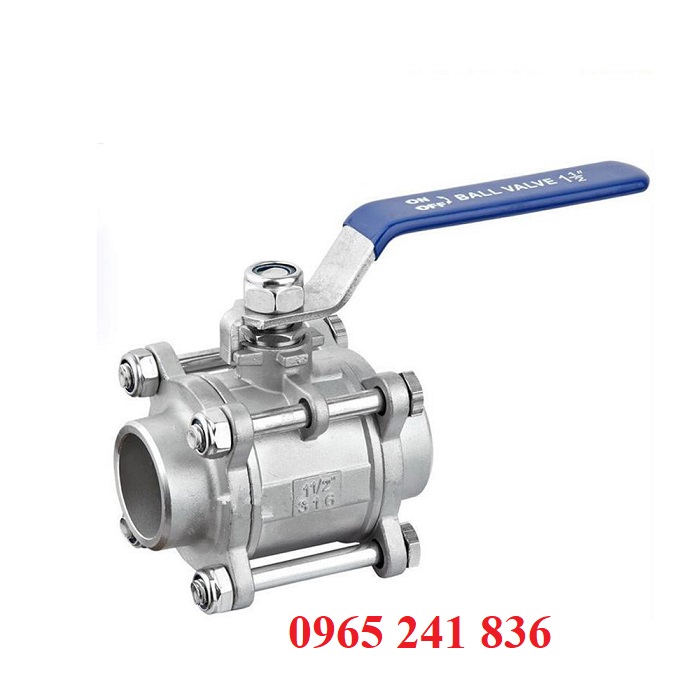

4.4. Van bi 3 thân hàn

  • Kích cỡ: 1/2” đến 4 “
  • Chất liệu: inox304, 316, thép
  • Đầu điều khiển: tay gạt, đầu điện, đầu khí nén
  • Kết nối: hàn
  • Áp lực làm việc: PN10, PN16
  • Nhiệt độ làm việc: - 5 độ C đến 180 độ C
  • Môi trường làm việc: nước, khí hơi, gas, dung dịch,…

van_bi_3_than_han

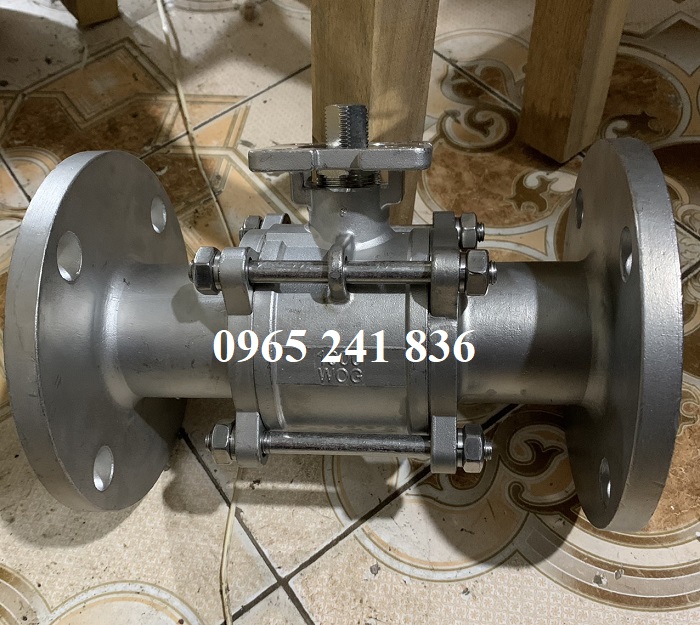

4.5. Van bi 3 thân bích

  • Kích cỡ: DN15 - DN100
  • Chất liệu: inox304, inox 316, thép
  • Kiểu van: tay gạt, đầu điện, đầu khí nén
  • Kiểu kết nối: bích
  • Áp lực làm việc: PN10, PN16
  • Nhiệt độ làm việc: 180 độ C
  • Môi trường làm việc: Nước, hơi, dầu, gas, hóa chất

van_bi_3_than_bich

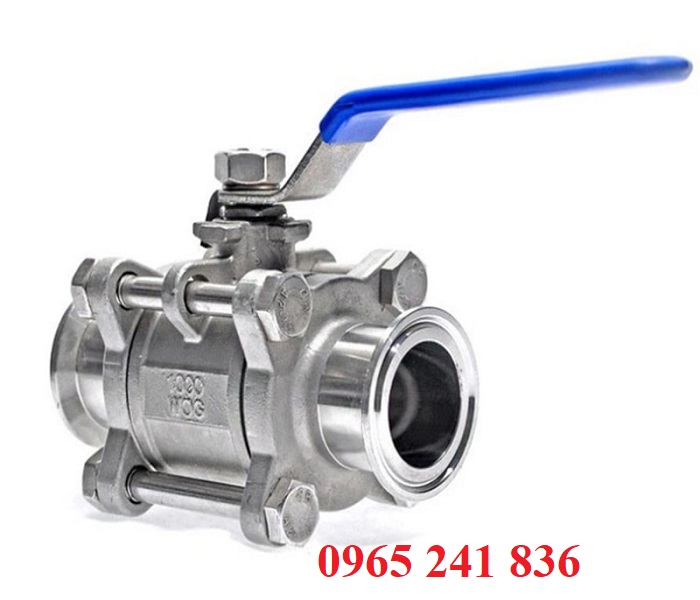

4.6. Van bi 3 thân clamp

van_bi_3_than_clamp

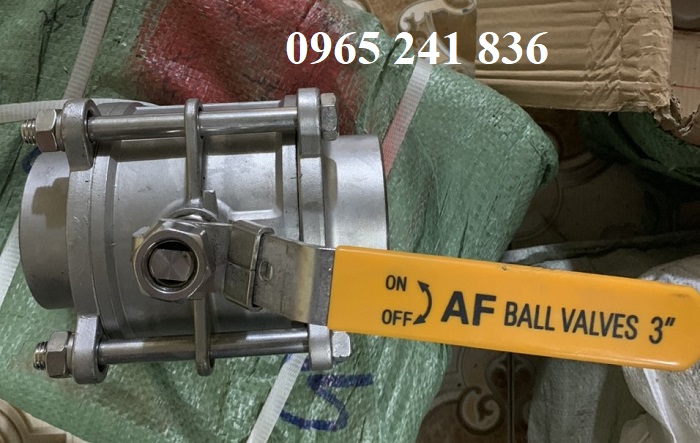

4.7. Van bi 3 thân tay gạt

  • Cỡ: DN15 - DN100
  • Chất liệu: sus 304, sus 316, thép
  • Kiểu van: tay gạt
  • Kiểu nối: ren, hàn, bích
  • Áp lực làm việc: PN10, PN16
  • Nhiệt độ làm việc: - 5 độ C - 180 độ C
  • Môi trường làm việc: nước, chất lỏng, hơi khí, dầu, gas, hóa chất

van_bi_3_than_tay_gat

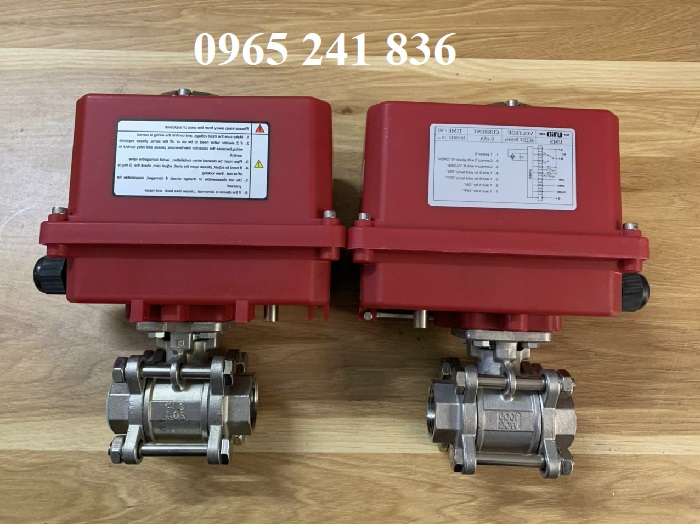

4.8. Van bi 3 thân điều khiển điện

  • Kích cỡ: 1/2 inch – 4 inch
  • Nguyên liệu : inox304, inox 316, thép
  • Kiểu van: điều khiển điện
  • Kiểu kết nối: ren, hàn, bích
  • Điện áp hoạt động: 24V, 220V
  • Áp lực hoạt động: PN10, PN16
  • Nhiệt độ hoạt động: 180 độ C
  • Môi trường làm việc: nước, khí hơi, dung dịch, gas, hóa chất
  • Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc, Nhật Bản, Châu âu,…
  • Bảo hành: 12 tháng.

van_bi_3_than_dieu_khien_dien

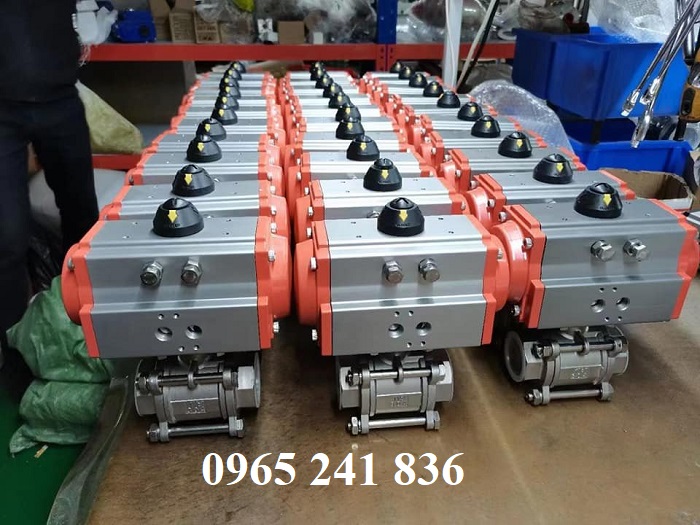

4.9. Van bi 3 thân điều khiển khí nén

  • Kích cỡ van: DN15 - DN100
  • Chất liệu: inox, thép
  • Kiểu van: đầu khí nén
  • Kiểu kết nối: ren, hàn, bích
  • Áp lực: PN10, PN16
  • Nhiệt độ: max 180 độ C
  • Môi trường làm việc: dung dịch, nước, khí hơi, hoá chất,…
  • Xuất xứ: Đài Loan, Nhật Bản, Trung Quốc, Hàn Quốc, Châu âu,…
  • Bảo hành: 12 tháng.

van_bi_3_than_dieu_khien_khi_nen

4.10. Các loại van bi 3 thân theo xuất xứ

  • Van bi 3 thân Đài Loan
  • Van bi 3 thân Trung Quốc
  • Van bi 3 thân Hàn Quốc
  • Van bi 3 thân Nhật Bản
  • Van bi 3 thân Châu âu

5. Báo giá van bi 3 thân

   Van bi 3 thân có rất nhiều kiểu loại được làm từ nhiều chất liệu, với nhiều kích cỡ, kiểu loại và xuất xứ chính vì thế mà van bi 3 thân có nhiều mức giá thành lớn nhỏ khác nhau tuỳ thuộc vào thị trường cung cấp và phụ thuộc theo các yếu tốt trên.

   Van bi 3 thân được CÔNG TY TNHH VẬT TƯ CÔNG NGHIỆP THUẬN PHÁT nhập và phân phối khắp các thị trường Việt Nam với chất lượng tốt nhất, giá thành rẻ nhất đầy đủ các loại giấy tờ COCQ và được bảo hành 12 tháng.

   Liên hệ ngay với chúng tôi để được tư vấn và nhận báo giá van bi 3 thân bạn nhé.

Nguồn: vanhanoi.com
