Van bi gang

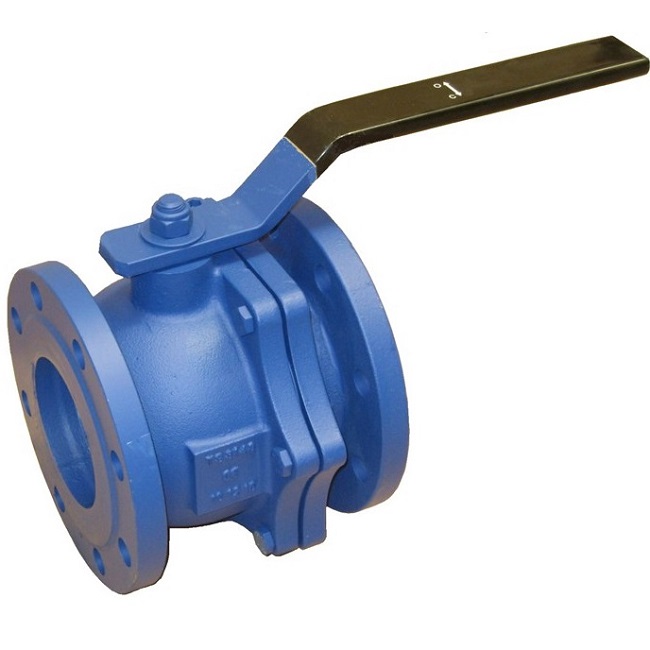

van-bi-gang - ảnh nhỏ  1
Van bi gang

Van bi gang

Mua hàng: 0965 241 836

THÔNG SỐ KỸ THUẬT

  • Kích thước van: DN15 - DN200
  • Chất liệu thân: gang cầu, gang dẻo
  • Kiểu lắp: ren, mặt bích
  • Tiêu chuẩn bích: Jis, Bs, Ansi, Din…
  • Áp lực làm việc: PN10, PN16, PN25, PN40
  • Nhiệt độ làm việc: - 5 độ C đến 250 độ C
  • Môi trường làm việc: hơi nóng, khí nén, dung dịch, hoá chất, nước,…

Lượt xem: 98858

Đánh giá 1 lượt đánh giá

1. Van bi gang là gì?

   Van bi gang là một loại van làm bằng chất liệu gang được sử dụng để giúp cho các lưu chất hơi nóng, khí nén, nước và lưu chất dung dịch,… đi qua hoặc ngăn chặn chúng lại không cho đi qua van. Van bi gang có đa dạng kiểu loại với nhiều kích cỡ thường được sơn phủ một lớp sơn đen hoặc một lớp sơn xanh sử dụng phù hợp với nhiều hệ thống trong khu công nghiệp, dân sinh và nhiều lĩnh vực khác.

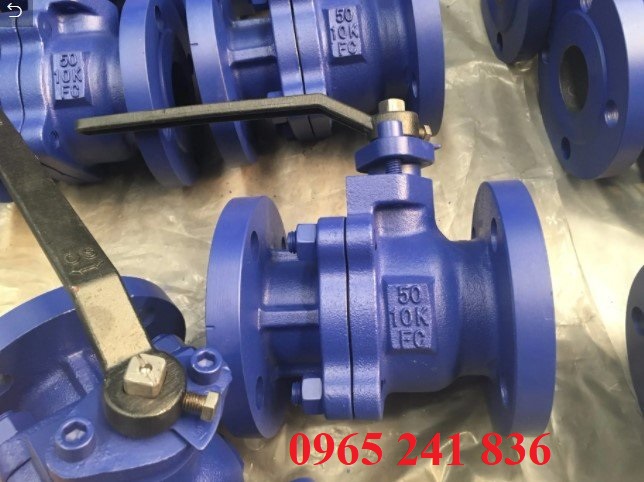

van_bi_gang

2. Thông số kỹ thuật van bi gang

  • Kích thước van: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200,…
  • Chất liệu thân: gang cầu, gang dẻo,…
  • Chất liệu trục: thép không ghỉ, inox 304, inox 316
  • Chất liệu bi: inox 304, thép không ghỉ
  • Gioăng đệm kín: EPDM, teflon PTFE,…
  • Kiểu lắp: ren, mặt bích
  • Tiêu chuẩn bích: Jis, Bs, Ansi, Din…
  • Áp lực làm việc: PN10, PN16, PN25, PN40
  • Nhiệt độ làm việc: - 5 độ C đến 250 độ C
  • Môi trường làm việc: hơi nóng, khí nén, dung dịch, hoá chất, nước,…
  • Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc, Nhật Bản, Châu âu,…
  • Bảo hành: 12 tháng.

3. Cấu tạo và nguyên lý hoạt động van bi gang

3.1. Cấu tạo van bi gang

Van bi gang có cấu tạo đơn giản bao gồm các bộ phận chính như:

  • Thân van bi gang được làm bằng gang với 2 mảnh được lắp với nhau có dạng 2 mặt nối kết bích hoặc 2 mặt kết nối ren. Thân van bi gang giúp cố định các bộ phận van và giúp các lưu chất đi qua.
  • Trục van bi là phần kết nối quả bi và đầu điều khiển được làm bằng thép không ghỉ hoặc inox.
  • Quả bi làm bằng thép không ghỉ, inox có dạng tròn rỗng, giúp các lưu chất dễ dàng đi qua hoặc có thể dùng để chặn các lưu chất lại.
  • Gioăng làm kín được làm cao su EPDM hoặc PTFE lắp trong thân van giúp lưu chất không bị rò rỉ ra bên ngoài.
  • Bộ điều khiển van thường có 3 dạng: dạng tay gạt, dạng đầu điện và dạng đầu khí nén.

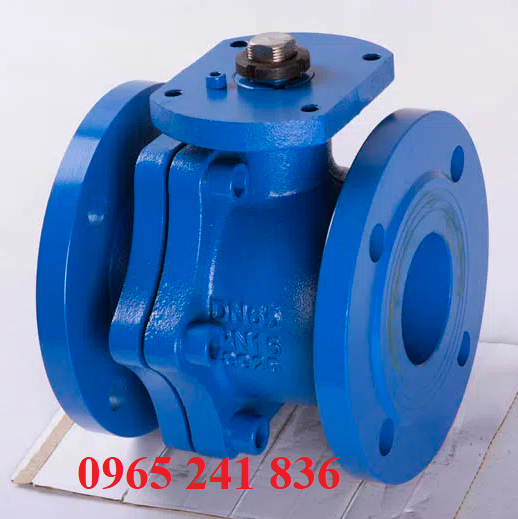

cau_tao_van_bi_gang

3.2. Nguyên lý hoạt động van bi gang

   Van bi gangnguyên lý hoạt động đơn giản khi cho các lưu chất đi qua van, ở trạng thái ban đầu van luôn đóng các lưu chất không đi qua được do bị chặn bởi điểm mù của quả bi.

   Khi gạt tay gạt hoặc sử dụng đầu điện, đầu khí nén sẽ làm trục van chuyển động xoay, lúc này quả bi sẽ xoay theo điểm mù sẽ dần dần mất đi và điểm rỗng quả bi sẽ theo phương thẳng với 2 đầu ra vào van bi, lúc này lúc chất được đi qua, van mở. Nếu muốn đóng van chỉ gạt tay gạt về vị trí ban đầu.

4. Các loại van bi gang phổ biến hiện nay

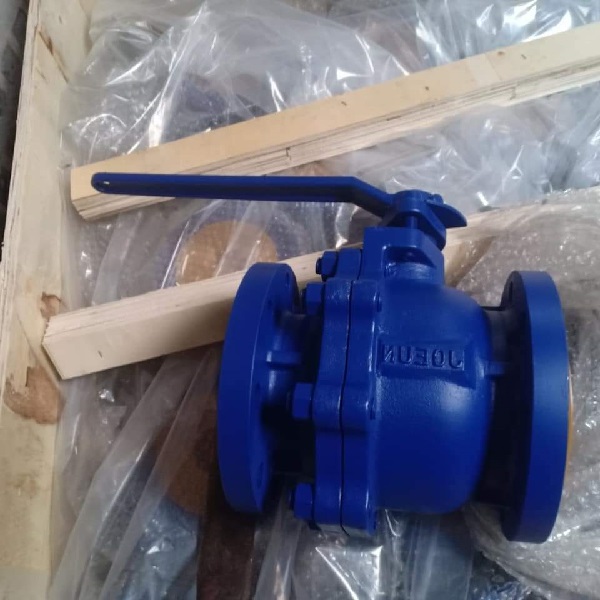

4.1. Van bi gang tay gạt

  • Kích thước van: DN15 - DN200,…
  • Chất liệu: gang cầu, gang dẻo,…
  • Kiểu lắp: ren, bích
  • Điều khiển: tay gạt
  • Áp lực: PN10, PN16, PN25
  • Nhiệt độ làm việc: max 250 độ C
  • Môi trường làm việc: hơi nóng, khí nén, lưu chất, nước,…

van_bi_gang_tay_gat

4.2. Van bi gang bích

  • Kích thước van: DN15 - DN200,…
  • Chất liệu: thân gang, trục bi inox.
  • Kiểu lắp: mặt bích
  • Điều khiển: tay gạt, bộ điện, bộ khí nén
  • Áp suất làm việc: PN10, PN16, PN25
  • Nhiệt độ làm việc: 250 độ C
  • Môi trường làm việc: lưu chất, nước, hơi nóng, khí nén, …

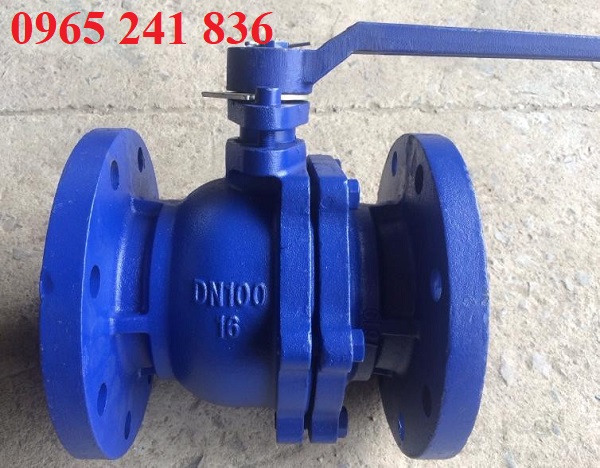

van_bi_gang_bich

4.3. Van bi gang ren

  • Kích thước van: DN15 – DN100
  • Chất liệu: gang cầu, gang đúc, gang dẻo,…
  • Kiểu lắp: ren
  • Áp lực: PN10, PN16
  • Nhiệt độ làm việc: - 5 độ C đến 150 độ C
  • Môi trường làm việc: hơi nóng, lưu chất, khí nén, nước,…

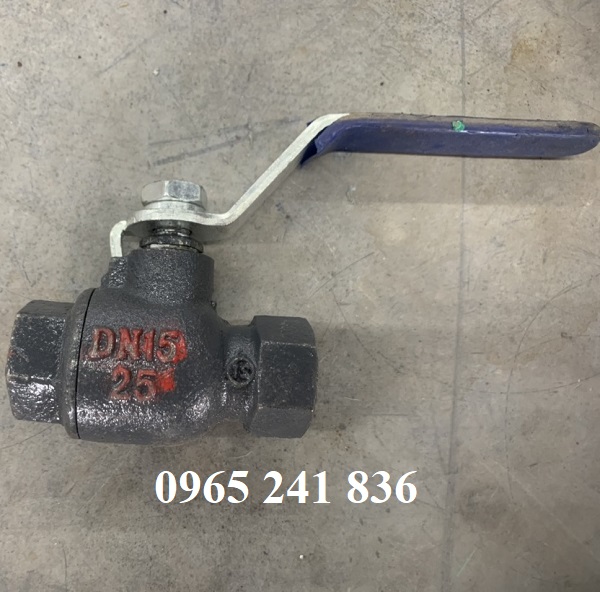

van_bi_gang_ren

4.4. Van bi gang điều khiển điện

  • Kích thước: DN15 – DN200
  • Chất liệu van: gang
  • Kiểu lắp: bích
  • Điều khiển: đầu điện
  • Điện áp hoạt động: 24V, 220V,…
  • Áp lực làm việc: PN10, PN16, PN25
  • Nhiệt độ làm việc: - 5 độ C đến 250 độ C
  • Môi trường làm việc: hơi nóng, lưu chất lỏng, khí nén,…

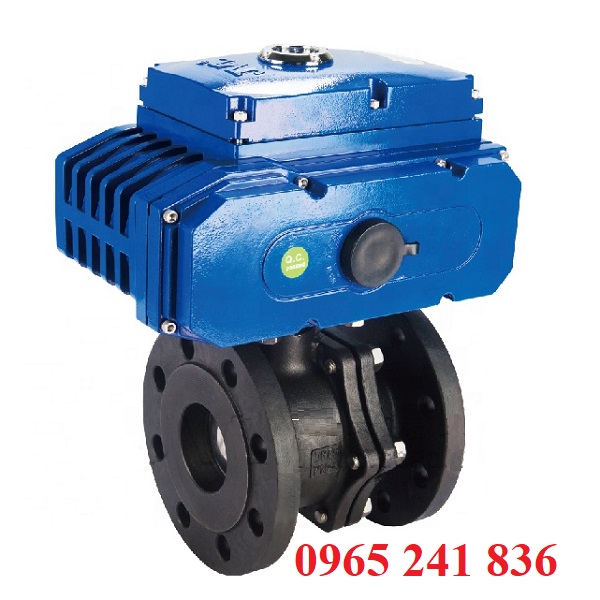

van_bi_gang_dieu_khien_dien

4.5. Van bi gang điều khiển khí nén

  • Kích cỡ: DN15 – DN200
  • Chất liệu: gang, gang dẻo, gang cầu
  • Kiểu nối: ren, bích
  • Điều khiển: đầu khí nén
  • Khí nén: 3 bar – 8 bar
  • Áp lực làm việc: 10 bar, 16 bar, 25 bar
  • Nhiệt độ làm việc: 250 độ C
  • Môi trường làm việc: lưu chất lỏng, hơi nóng, khí nén,…

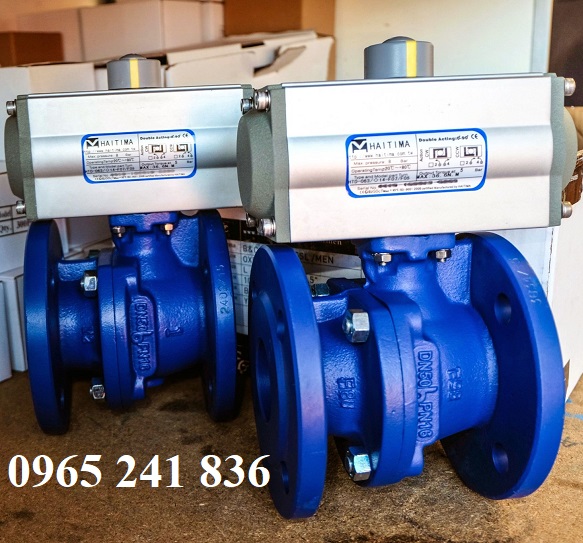

van_bi_gang_dieu_khien_khi_nen

4.6. Van bi gang Hàn Quốc

  • Kích cỡ: DN25 – DN200
  • Chất liệu: gang dẻo, gang đúc
  • Kiểu lắp: bích
  • Điều khiển: đầu điện, đầu khí nén, tay gạt
  • Áp lực làm việc: PN10, PN16
  • Nhiệt độ làm việc: 180 độ C
  • Môi trường làm việc: hơi nóng, khí nén, nước…
  • Xuất xứ: Hàn Quốc
  • Bảo hành: 12 tháng

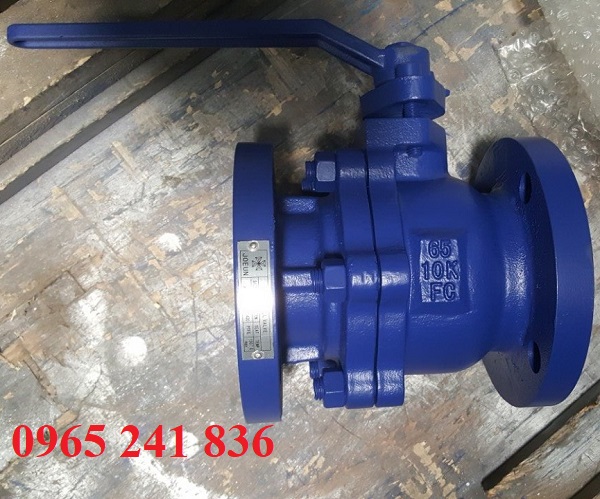

van_bi_gang_han_quoc

4.7. Van bi gang Trung Quốc

  • Kích cỡ: DN25 – DN200
  • Chất liệu: gang dẻo, gang đúc, gang
  • Kiểu lắp: bích, ren
  • Sơn phủ: đen, xanh
  • Áp lực làm việc: PN10, PN16, PN25
  • Nhiệt độ làm việc: 200 độ C
  • Môi trường làm việc: hơi nóng, lưu chất, khí nén, nước…
  • Xuất xứ: Trung Quốc

van_bi_gang_trung_quoc

Và một số xuất xứ khác van bi gang:

  • Van bi gang Đài Loan
  • Van bi gang Nhật Bản
  • Van bi gang Châu âu

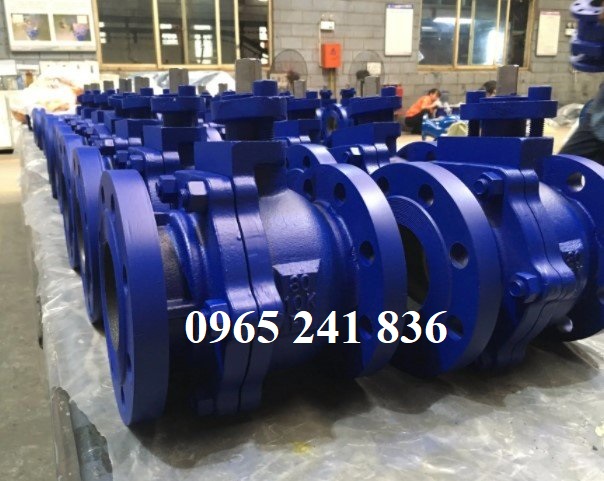

5. Ứng dụng van bi gang

  • Van bi gang ứng dụng cho các hệ thống khí hơi sử dụng lắp đặt trong các nhà hệ thống đường ống trong khu công nghiệp, hệ thống nông nghiệp, dân sinh,…
  • Van bi gang ứng dụng lắp đặt trong các hệ thống cấp hơi nóng, lò hơi, nồi hơi,…
  • Van bi gang ứng dụng trong hệ thống cấp, thoát lưu chất nước sạch, nước thải,…
  • Van bi gang ứng dụng trong lĩnh vực dân sinh, lĩnh vực nông nghiệp,…
  • Van bi gang ứng dụng hệ thống đường ống cầu đường, trong trường học, chung cư, công trình,…

ung_dung_van_bi_gang

6. Ưu điểm và nhược điểm van bi gang

6.1. Ưu điểm van bi gang

  • Van bi gang ưu điểm làm việc tốt trong môi trường hơi nóng, khí nén và lưu chất nước,…
  • Van bi gang ưu điểm chịu được nhiệt cao áp lớn phù hợp với nhiều hệ thống,…
  • Van bi gang ưu điểm có cấu tạo đơn giản, dễ dàng lắp đặt và sử dụng.
  • Van bi gang ưu điểm có chất lượng tốt, giá thành rẻ và đa dạng xuất xứ.

6.2. Nhược điểm van bi gang

  • Van bi gang nhược điểm không phù hợp cho các môi trường có lưu chất ăn mòn như axit, bazo, muối...
  • Van bi gang nhược điểm hạn chế về kích cỡ, van không có những kích cỡ quá lớn.

7. Báo giá van bi gang

   Van bi gang có nhiều kiểu loại, kích cỡ, kiểu kết nối với nhiều mức giá thành lớn nhỏ khác nhau tuỳ thuộc vào các kiểu van và tuỳ thuộc theo thị trường cũng như nhà máy sản xuất van. Van bi gang được CÔNG TY TNHH VẬT TƯ CÔNG NGHIỆP THUẬN PHÁT nhập chính hãng từ nhiều nước lớn như Hàn Quốc, Đài Loan, Trung Quốc, Nhật Bản, Châu âu và phân phối khắp thị trường với chất lượng tốt nhất và giá thành rẻ nhất hiện nay.

Liên hệ ngay với chúng tôi để được tư vấn miễn phí và nhận ngay báo giá van bi gang ngay nhé.

Nguồn: vanhanoi.com
