Van bi dùng cho hệ thống gas

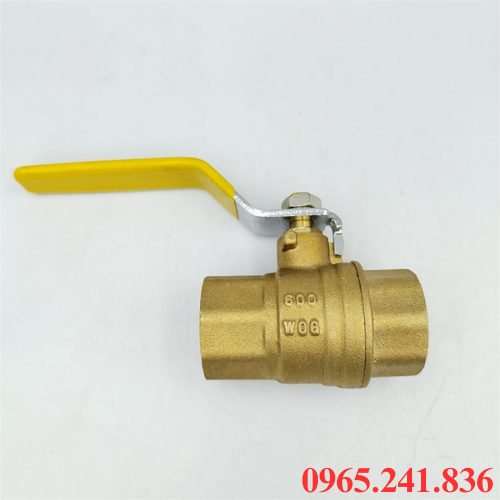

I. Tổng quan về van bi dùng cho hệ thống gas

Van bi dùng cho hệ thống gas sử dụng để đóng mở, kiểm soát dòng khí gas trong đường ống dẫn. Cấu tạo chính gồm thân, bi van, trục, gioăng làm kín, bộ phận điều khiển. Khi xoay tay gạt, bộ truyền động, bi van quay theo để cho phép, ngăn dòng gas đi qua.

Với chất liệu đồng, inox, thép kết hợp vật liệu làm kín phù hợp môi trường gas, hạn chế rò rỉ trong quá trình sử dụng. Thiết kế nhỏ gọn, thao tác nhanh, khả năng đóng kín tốt, ứng dụng trong nhiều hệ thống gas dân dụng, công nghiệp, nhà hàng, bếp ăn, trạm cấp gas, đường ống dẫn nhiên liệu.

Thông số kỹ thuật:

• Tên sản phẩm: Van bi dùng cho hệ thống gas
• Kích thước: DN8 – DN100
• Thân van: Đồng, inox 304/316, thép
• Bi van: Inox
• Gioăng: PTFE, RPTFE
• Kết nối: Ren ngoài – trong, nối bích
• Áp suất: PN16 – PN40
• Nhiệt độ: -20 – 150 độ C
• Môi chất: LPG, LNG
• Xuất xứ: Korea, Taiwan, China, Malaysia,…
• Bảo hành: 12 tháng

>> Xem thêm: Van bi

II. Cấu tạo, nguyên lý hoạt động van bi dùng cho hệ thống gas

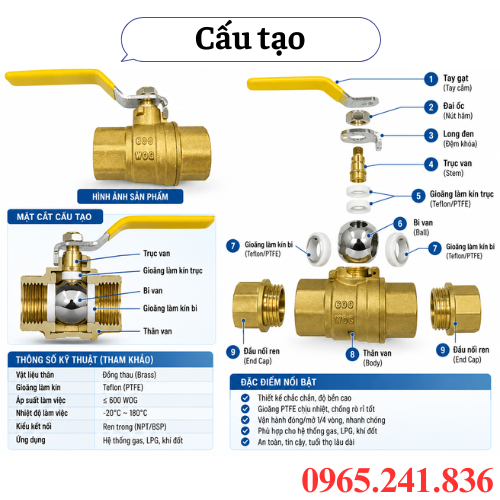

1. Cấu tạo van bi dùng cho hệ thống gas

Cấu tạo đơn giản, van bi dùng cho hệ thống gas giúp đóng mở, đảm bảo độ kín của đường ống gas, các bộ phận chính gồm:

• Thân van làm từ đồng, inox, thép có nhiệm vụ bảo vệ chi tiết bên trong, kết nối van với đường ống gas.
• Bi van, bộ phận hình cầu được gia công với lỗ xuyên tâm, khi xoay bi, lỗ thẳng hàng, vuông góc với dòng chảy để thực hiện đóng mở gas.
• Trục van giúp liên kết bi van với tay gạt, bộ truyền động để truyền lực xoay từ bên ngoài vào bi van.
• Tay gạt dùng để điều khiển van bằng tay, khi xoay tay gạt khoảng 90 độ, van có thể chuyển nhanh giữa trạng thái đóng mở.
• Gioăng làm kín thường sử dụng PTFE, vật liệu chuyên dụng, ằm quanh bi van, các vị trí liên kết để hạn chế tình trạng rò rỉ gas.

2. Nguyên lý hoạt động van bi dùng cho hệ thống gas

Van bi dùng cho hệ thống gas hoạt động dựa trên chuyển động xoay của bi van quanh trục, điều chỉnh trạng thái lưu thông của dòng gas trong đường ống. Khi tác động lên tay gạt, bộ truyền động, lực được truyền qua trục đến bi van để thay đổi vị trí đóng mở.

Van mở, bi van xoay để lỗ xuyên tâm nằm cùng hướng đường ống, gas đi qua van với trở lực thấp. Van đóng, bi xoay khoảng 90 độ để phần đặc của bi chắn ngang đường ống, ngăn dòng gas đi qua. Điều chỉnh trạng thái, van được sử dụng theo cơ chế đóng, mở hoàn toàn. Khi van đóng, bề mặt tiếp xúc với gioăng làm kín tọa thành vùng kín, hạn chế gas rò rỉ qua cửa van.

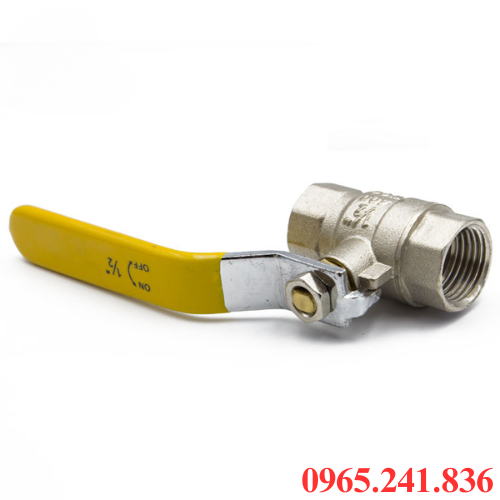

III. Ưu điểm, hạn chế van bi dùng cho hệ thống gas

Ưu điểm van bi dùng cho hệ thống gas

• Độ kín cao, bi van kết hợp gioăng làm kín tạo khả năng đóng kín tốt, hạn chế nguy cơ rò rỉ gas ra môi trường.
• Đóng mở nhanh, góc xoay khoảng 90 độ giúp người vận hành dễ đóng mở dòng gas trong thời gian ngắn.
• Thiết kế nhỏ gọn, kích thước van gọn, thuận tiện lắp đặt tại vị trí có không gian hạn chế.
• Đường dòng ít cản trở, khi mở hoàn toàn, lỗ bi tạo đường lưu thông thẳng, giúp giảm tổn thất áp suất.
• Độ bền tốt nhơ thân van được làm tư các chất liệu như đồng, inox, thép phù hợp nhiều điều kiện làm việc.
• Dễ vận hành, có thể điều khiển bằng tay gạt, kết hợp bộ truyền động điện, khí nén tùy yêu cầu hệ thống.
• Ứng dụng linh hoạt, sử dụng cho nhiều hệ thống dẫn LPG, khí nhiên liệu, môi chất khí phù hợp với vật liệu chế tạo van.

Hạn chế van bi dùng cho hệ thống gas

• Khả năng điều khiển hạn chế, van bi phù nhất với chế đóng, mở hoàn toàn, không sử dụng như van điều tiết liên tục.
• Yêu cầu về độ kín, gioăng và đệm kín có thể bị lão hóa, biến dạng, mài mòn theo thời gian, tăng nguy cơ rò rỉ.
• Nhạy cảm với tạp chất, cặn bẩn, vật thể lạ trong đường ống ảnh hưởng đén bề mặt bi van, gioăng.

IV. Hướng dẫn lắp đặt, vai trò van bi dùng cho hệ thống gas

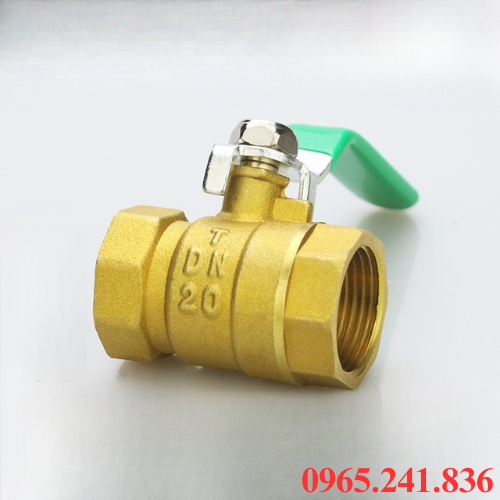

Hướng dẫn lắp đặt van bi dùng cho hệ thống

• Kiểm tra van trước khi lắp đặt, kiểm tra model, kích thước, vật liệu, áp suất làm việc, kiểu kết nối của van có phù hợp với hệ thống, đảm bảo không nứt, méo.
• Kiểm tra đường ống, làm sạch bên trong đường ống, loại bỏ bụi bẩn, mạt kim loại, tạp chất ảnh hưởng đến bi, gioăng làm kín.
• Xác định vị trí lắp đặt, lựa chọn vị trí dễ quan sát, thuận tiện thao tác, kiểm tra, bảo trì, van điều khiển bằng tay cần có tay gạt ở vị trí dễ tiếp cận.
• Kết nối van với đường ống, đưa van vào đúng vị trí, thực hiện kết nói đúng ren, mặt bích, kết nối ren sử dụng vật liệu làm kín phù hợp.
• Kiểm tra chiều, trạng thái đảm bảo lắp đúng yêu cầu nhà sản xuất, đối với dòng một chiều cần lắp đúng hướng.
• Kiểm tra độ kín, sau khi hoàn tất lắp đặt, thực hiện kiểm tra rò rỉ bằng phương pháp, thiết bị phù hợp trước khi vận hành.

Vai trò van bi dùng cho hệ thống gas trong hệ thống

• Đóng ngắt dòng gas, cho phép ngừng, cấp gas đến từng khu vực, thiết bị, nhanh đường ống khi cần thiết.
• Ngưng từng khu vực, khi bảo trì, sửa chữa, xử lý sự cố van có thể được đóng dể ngưng một đoạn đường ống mà không cần ngắt hệ thống.
• Hỗ trợ đảm bảo an toàn, khi phát hiện dấu hiệu bất thường, ngừng cấp gas khẩn cấp, van có thể đóng nhanh hạn chế gas lưu thông.
• Kiểm soát quá trình cấp gas, giúp người vận hành chủ động kiểm soát trạng thái cấp gas đến các thiết bị tiêu thụ.
• Hỗ trợ bảo trì hệ thống, việc đóng van giúp ngăn dòng gas đi vào khu vực cần kiểm tra, thuận tiện cho công tác bảo dưỡng, thay thế thiết bị.
• Kết nối, phân chia đường ống, van có thể được đặt tại các nhánh đường ống để kiểm soát riêng từng khu vực sử dụng.

>> Tham khảo: Van bi inox Italy

V. Mua van bi dùng cho hệ thống gas giá tốt, uy tín ở đâu?

Khi mua van bi dùng cho hệ thống gas, quý khách nên lựa chọn đơn vị đảm bảo về nguồn gốc, thông số, tư vấn, điều kiện vận hành. Thị trường hiện nay, Thuận Phát Valve đang là đơn vị cung cấp uy tín, đảm bảo về nguồn gốc, chính hãng 100%. Với nhiều năm kinh nghiệm trong ngành, chúng tôi tự tin rằng luôn mang đến cho khách hàng những trải nghiệm tốt nhất.

Ngoài ra, đội ngũ chuyên nghiệp giúp lựa chọn đúng sản phẩm, hướng dẫn lắp đặt, bảo dưỡng, bảo trì, thay mới sản phẩm. Bảo hành lên đến 12 tháng, đầy đủ CO~CQ, cung cấp phụ kiện đi kèm chính hãng, hỗ trợ giao tận nơi, nhanh chóng. Chi tiết vui lòng liên hệ cho chúng tôi qua số điện thoại 0965.241.836 để được tư vấn, báo giá, sử dụng sản phẩm đúng cách.
