Van bi đồng

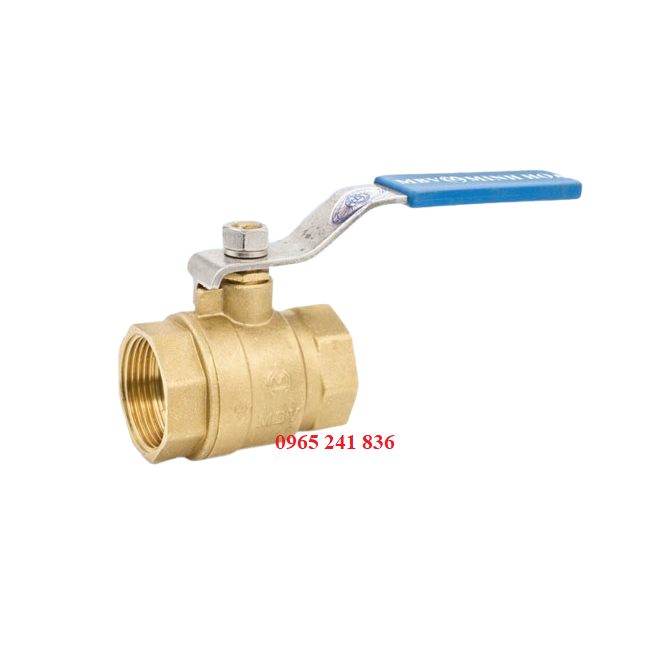

van-bi-dong - ảnh nhỏ  1
Van bi đồng

Van bi đồng

Mua hàng: 0965 241 836

THÔNG SỐ KỸ THUẬT

  • Kích cỡ van : DN15-DN100
  • Chất liệu van : đồng đúc, đồng hỗn hợp, đồng nguyên chất
  • Kiểu điều khiển : tay gạt
  • Kiểu lắp : lắp ren
  • Áp lực làm việc : 10 bar, 16 bar
  • Nhiệt độ làm việc : 0 ~ 120 ºC
  • Môi trường làm việc : nước, khí hơi, gas...
  • Xuất xứ : Hàn Quốc, Trung Quốc, Châu âu
  • Bảo hành : 12 tháng

Lượt xem: 100450

Đánh giá 1 lượt đánh giá

I. Van bi đồng là gì?

Van bi đồng là loại van được cấu tạo bằng chất liệu đồng với 2 bộ phận chính là phần van bi (quả bi) và bộ truyền động (tay gạt). Van bi đồng được dùng để kết nối 2 đầu đường ống với nhau có nhiệm vụ đóng mở điều tiết các lưu chất chảy khi lưu thông qua hệ thống đường ống.

Van bi đồng bao gồm nhiều kích cỡ từ DN15 đến DN100 được ứng dụng trong nhiều loại hệ thống vừa và nhỏ như hệ thống đường ống dẫn nước, cấp thoát nước đa dụng, khí gas tại các nhà máy, khu dân cư, khu sinh hoạt tập thể...

Van bi đồng gồm nhiều loại như :

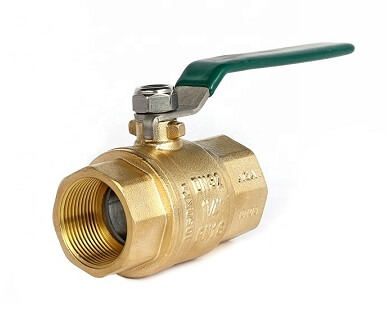

van_bi_dong

Van bi đồng

II. Thông số kỹ thuật van bi đồng

  • Kích cỡ van bi đồng : DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100
  • Chất liệu van : đồng đúc, đồng hỗn hợp, đồng nguyên chất
  • Quả bi : inox, đồng...
  • Kiểu điều khiển : tay gạt
  • Kiểu lắp : lắp ren
  • Áp lực làm việc : 10 bar, 16 bar
  • Nhiệt độ làm việc : 0 ~ 120 ºC
  • Môi trường làm việc : nước, khí hơi, gas...
  • Xuất xứ : Đài Loan, Hàn Quốc, Trung Quốc, Châu âu
  • Bảo hành : 12 tháng

III. Cấu tạo và ứng dụng van bi đồng

2.1. Cấu tạo van bi đồng

Thân van : được làm từ đồng với 2 kiểu là ren lắp trong và ren ngoài được dùng để kết nối 2 đầu đường với nhau và là nơi tiếp xúc trực tiếp với các chất khi đi qua van. Thân van có các loại như van bi đồng 2 ngã, van bi đồng 3 ngã...

Quả bi : có thể bằng đồng, inox... là bộ phận quan trọng có hình dáng giống viên bi rỗng, nhiệm vụ đóng mở, điều tiết giúp các chât lưu thông hoặc ngăn các chất không cho lưu thông qua van.

Bộ truyền động : tay gạt được làm từ gang, đồng, inox được bọ 1 lớp cao su, nhựa chống gỉ được dùng để điều khiển hoạt động đóng mở van.

Ngoài ra, còn một vài bộ phận nhỏ khác như trục, gioăng, các bulong, vit...

Nguyên lý hoạt động van bi đồng : khi gạt tay gạt sang trái hoặc sang phải theo từng góc độ thì quả bi cũng xoay theo từng góc độ ấy khi đấy van mở và ngược lại (tay gạt gắn với quả bị thông trục van).



van_bi_dong_lap_ren

Van bi đồng lắp ren



IV. Ứng dụng van bi đồng

  • Ứng dụng trong các hệ thống cấp thoát nước sạch thải tại các nhà máy, khu dân cư,...
  • Ứng dụng trong các hệ thống khí hơi như khí gas, hơi nóng...
  • Ứng dụng trong hệ thống xử lý nước đa dụng...

Và một vài ngành nghề liên quan.

Xem thêm : van bi tay gạt để hiểu rõ hơn về bản chất của van bi.



van_bi_dong_lap_noi

Van bi đồng tay gạt lắp nối

V. Các loại van bi đồng thông dụng mà chúng tôi cung cấp

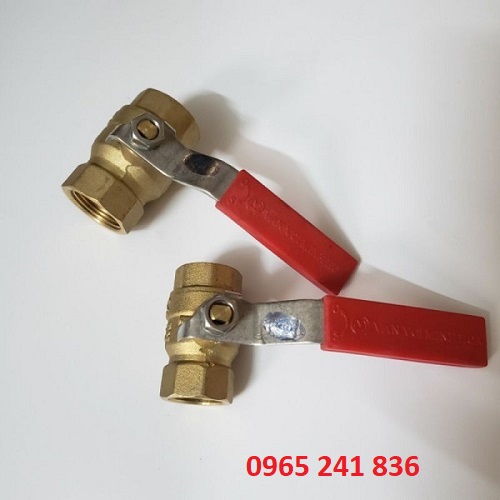

5.1. Van bi đồng tay gạt

van_bi_dong_tay_gat

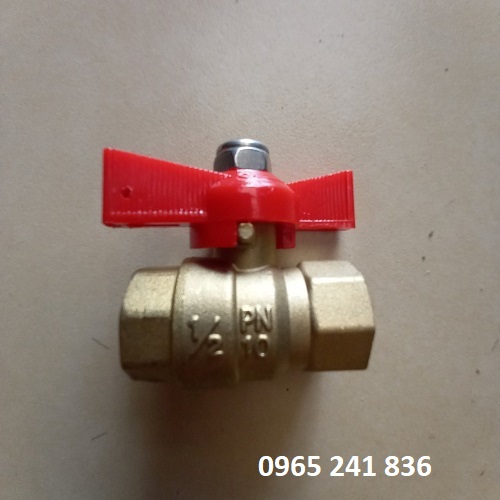

5.2. Van bi đồng tay bướm

van_bi_dong_tay_buom

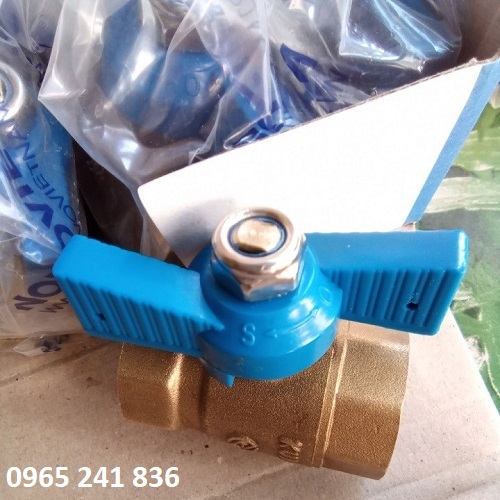

5.3. Van bi đồng tay ABS

van_bi_dong_abs

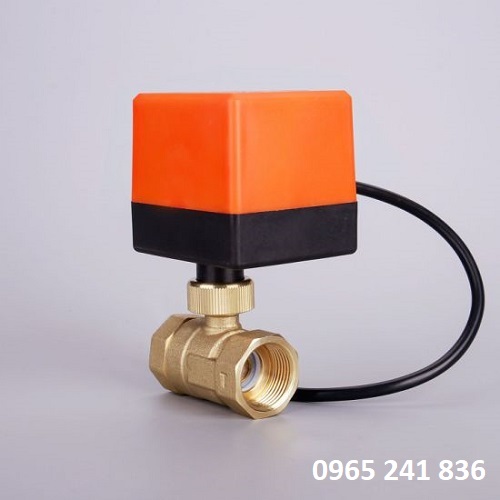

5.4. Van bi đồng điều khiển điện

  • Kích cỡ: DN15 – DN100
  • Thân: đồng
  • Đệm: PTFE
  • Điện áp: 24V, 220V
  • Tiêu chuẩn IP67
  • Dạng: ON/OFF, Tuyến tính
  • Áp lực: PN10, PN16, PN25
  • Nhiệt độ: 120 độ C
  • Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc, Nhật Bản
  • Bảo hành: 12 tháng
van_bi_dong_dieu_khien_dien

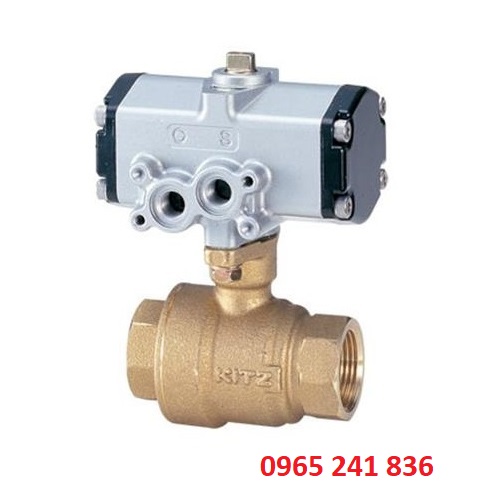

5.5. Van bi đồng điều khiển khí nén

  • Kích cỡ: DN15 – DN100
  • Thân: đồng
  • Đệm: PTFE
  • Khí nén: 3-8bar
  • Tiêu chuẩn IP67
  • Dạng: ON/OFF, tuyến tính
  • Áp lực: PN16, PN25
  • Nhiệt độ: 120 độ C
  • Xuất xứ: Trung Quốc, Nhật Bản, Đài Loan, Hàn Quốc
  • Bảo hành: 12 tháng
van_bi_dong_dieu_khien_khi_nen

VI. Van bi đồng theo xuất xứ

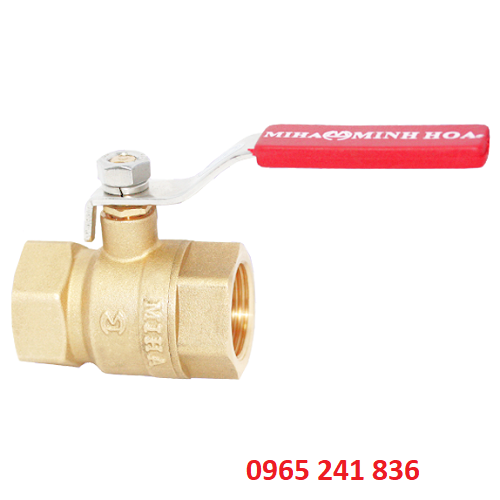

6.1. Van bi đồng Miha

  • Size: DN15 – DN100
  • Chất liệu van: đồng
  • Tay điều khiển: tay gạt, tay bướm
  • Tay van: màu đỏ
  • Áp lực làm việc max : 16 bar ~ 16 kg/cm2
  • Nhiệt độ làm việc max : 120 độ C
  • Sản xuất theo tiêu chuẩn BS 21 / ISO 228-1-1991
  • BS 21/ ISO 7-1-1991
  • Sử dụng: nước, khí, hơi,...
  • Xuất xứ: Miha – Minh Hòa
van_bi_dong_miha

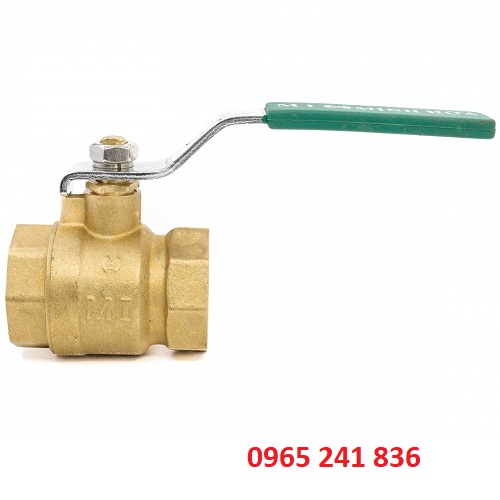

6.2. Van bi đồng Mi

  • Kích cỡ: DN15 – DN50
  • Van bi: đồng, nối ren.
  • Tay van: màu xanh lá
  • Áp lực làm việc :Max 10 Bar ~ 10 Kg/cm2
  • Nhiệt độ làm việc: Max 90 độ C
  • Đường ren tiêu chuẩn: BS 21 / ISO 228-1-2000
  • Xuất xứ: Mi – Minh Hòa
van_bi_dong_mi

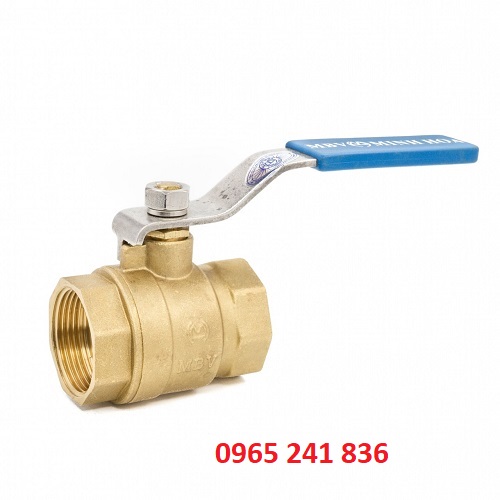

6.3. Van bi đồng MBV

  • Kích cỡ: DN15 – DN100
  • Van bi: đồng, lỗ to
  • Lắp: nối ren.
  • Tay van: màu xanh dương
  • Áp lực làm việc: 10 Bar ~ 10 Kg/cm2
  • Nhiệt độ làm việc: max 90 độ C
  • Đường ren tc BS 21 / ISO 228-1-2000
  • Xuất xứ: MBV – Minh Hòa
van_bi_dong_mbv

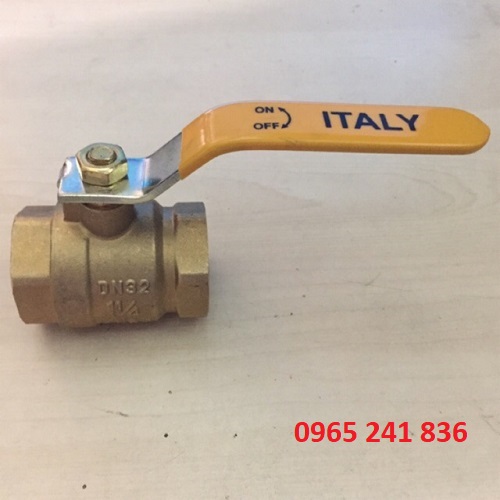

6.4. Van bi đồng Italia

  • Kích cỡ: DN15 – DN100
  • Chất liệu: đồng
  • Lắp đặt: nối ren
  • Bộ điều khiển: tay gạt, bộ khí nén, bộ điện
  • Áp lực làm việc: PN25, PN30
  • Nhiệt độ làm việc: 120 độ C
  • Xuất xứ: Italia
van_bi_dong_italia

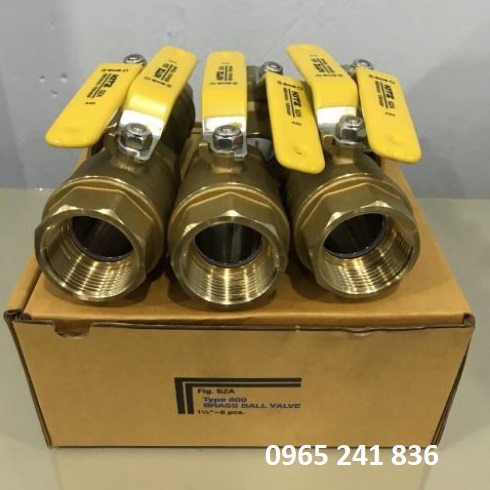

6.5. Van bi đồng Nhật Bản

  • Cỡ van: DN15 – DN100
  • Vật liệu: đồng
  • Lắp nối: ren.
  • Điều khiển: tay gạt, bộ điện, bộ khí nén
  • Áp lực làm việc: PN16
  • Nhiệt độ làm việc: max 120 độ C
  • Xuất xứ: Kitz – Nhật Bản
van_bi_dong_kitz_nhat_ban

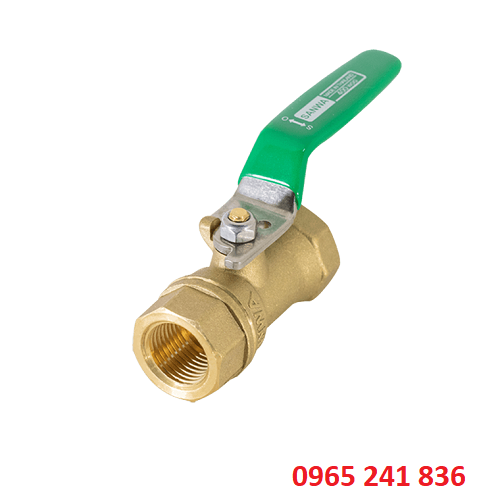

6.6. Van bi đồng Samwa Thái Lan

  • Kích thước: DN15 – DN100
  • Van bi: đồng
  • Lắp: nối ren.
  • Tay van: gạt
  • Áp lực làm việc: PN16
  • Nhiệt độ làm việc: 120 độ C
  • Xuất xứ: Samwa – Thái Lan
van_bi_dong_samwa_thai_lan

VII. Van bi đồng theo kiểu lắp

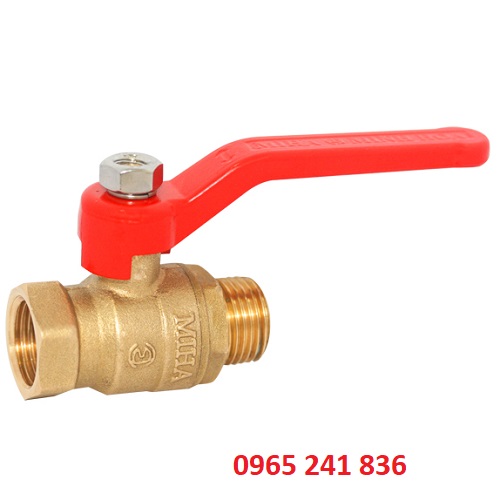

7.1. Van bi đồng 1 đầu ren trong 1 đầu ren ngoài

  • Kích cỡ van: DN15 – DN50
  • Chất liệu: đồng
  • Kiểu kết nối: lỗ to, nối ren
  • Kiểu loại: 1 ren trong, 1 ren ngoài
  • Điều khiển: tay gạt
  • Tay van: bọc cao su, nhựa cách nhiệt điện
  • Áp lực làm việc: 16 bar ~ 16 kg/cm2
  • Nhiệt độ làm việc: 120 độ C
  • Môi trường làm việc: nước, khí, hơi, dung dịch,...
  • Xuất xứ: Việt Nam, Trung Quốc,...
van_bi_dong_1_dau_ren_trong_1_dau_ren_ngoai

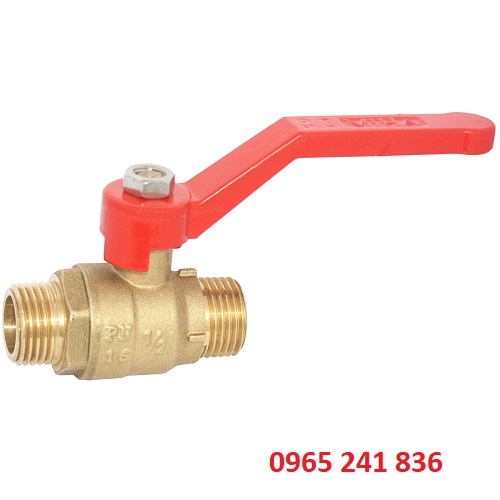

7.2. Van bi đồng 2 đầu ren ngoài

  • Kích thước: DN15 – DN50
  • Vật liệu: đồng
  • Kiểu kết nối: nối ren
  • Kiểu loại: 2 đầu ren ngoài
  • Điều khiển: tay gạt, tay bướm
  • Áp lực làm việc: 16 kg/cm2
  • Nhiệt độ làm việc: max 120 độ C
  • Môi trường làm việc: nước, khí, dung dịch, hơi...
  • Xuất xứ: Việt Nam, Trung Quốc,...
van_bi_dong_2_dau_ren_ngoai

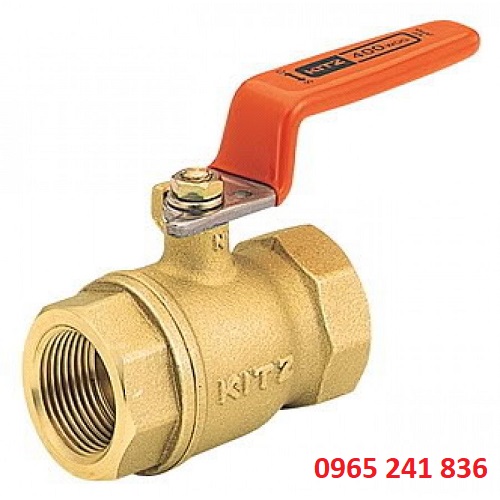

7.3. Van bi đồng 2 đầu ren trong

  • Kích thước: DN15 – DN100
  • Vật liệu cấu tạo: đồng
  • Kiểu kết nối: nối ren trong
  • Tay điều khiển: tay gạt, tay bướm
  • Áp lực làm việc: PN16, PN25
  • Nhiệt độ làm việc: 120 độ C
  • Môi trường làm việc: nước, khí, lưu chất, gas dung dịch, hơi...
  • Xuất xứ: Việt Nam, Trung Quốc
van_bi_dong_2_dau_ren_trong

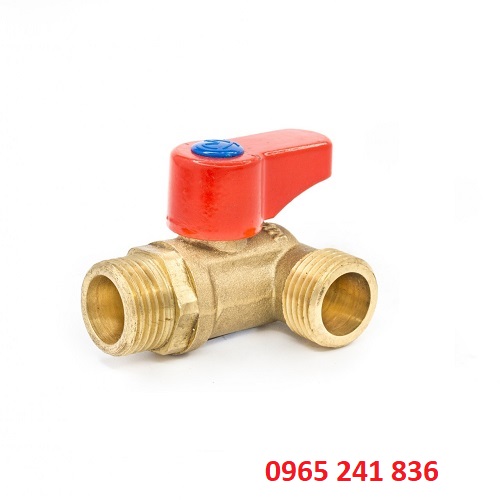

7.4. Van bi đồng 3 ngã

  • Kích thước: 15A – 50A
  • Vật liệu: đồng, đồng đúc
  • Kiểu kết nối: nối ren
  • Điều khiển: tay gạt
  • Áp lực làm việc: 16 bar
  • Nhiệt độ làm việc: max 90 độ C
  • Môi trường làm việc: nước, hơi, khí...
  • Xuất xứ: Việt Nam
van_bi_dong_3_nga

VIII. Ưu điểm van bi đồng

  • Van bi đồng ưu điểm làm việc tốt với các môi trường lưu chất lỏng như nước, nước sạch, nước sinh hoạt.
  • Van bi đồng ưu điểm làm việc tốt với các lưu chất khí hơi như hơi nóng, khí nén, khí gas,...
  • Van bi đồng ưu điểm đa dạng kích cỡ từ DN15 đến DN100.
  • Van bi đồng ưu điểm dễ dàng điều khiển đóng mở nhờ tay gạt.
  • Van bi đồng ưu điểm đa dạng kiểu lắp ren trong, ren ngoài,...

IX. Báo giá van bi đồng

Công ty chúng chuyên cung cấp các thiết bị, vật tư ngành công nghiệp, các sản phẩm chính bên chúng tôi là van công nghiệp với nhiều loại van như van bướm, van bi, van cầu, van cổng, đồng hồ đo áp suất... Các sản phẩm van công nghiệp được nhập khẩu trực tiếp từ các nước lớn với chất lượng và giá cả tốt nhất thị trường hiện náy. Liên hệ ngay để được tư vấn và nhận báo giá van bi đồng và các loại van công nghiệp khác.
