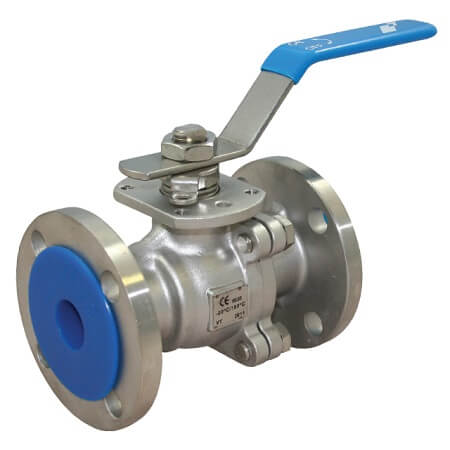

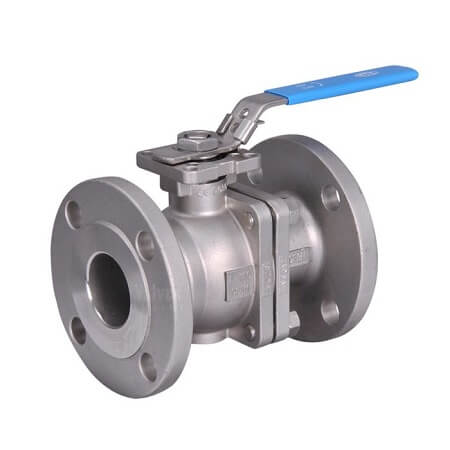

Van bi mặt bích

1. Giới thiệu van bi mặt bích

Van bi mặt bích là loại van được kết nối với các hệ thống đường ống theo kiểu mặt bích. Van gồm có phần van bi và bộ truyền động có thể cấu tạo từ nhiều chất liệu khác nhau như inox, nhựa, đồng, gang... Van bi mặt bích có nhiệm vụ để đóng mở, điều tiết giúp các lưu lượng dòng chảy đi qua hoặc ngăn lại không cho đi qua đường ống.

Van bi mặt bích có nhiều tiêu chuẩn bích kết nối như JIS10k, BS, ANSI dùng phù hợp với nhiều lưu chất đặc biệt là nước, khí hơi nóng và các dung dịch loãng như xăng, dầu,...

Các loại van bi mặt bích khác :

• Van bi mặt bích tay gạt
• Van bi mặt bích điều khiển điện
• Van bi mặt bích điều khiển khí nén

Ứng dụng van bi mặt bích

Do được cấu tạo từ nhiều vật liệu khác nhau nên van bi mặt bích có thể làm việc trong nhiều điều kiện môi trường như các hệ thống xử lý nước sạch, thải, nước nóng, lạnh, các hơi, khí nén, các chất ăn mòn, axit, bazo, muối và một số dung dịch hóa chất khác và ứng dụng thực tế trong các khu công nghiệp, các nhà máy, các khu dân cư, khu công cộng, công viên, bể bơi, trong lĩnh vực nông nghiệp, chăn nuôi, lĩnh vực hóa sinh...

Các sản phẩm van bi mặt bích được sử dụng ưu chuộng trong:

• Hệ thống cấp thoát nước nhà máy, đường ống ngầm thành phố, khu dân cư, tòa nhà.
• Hệ thống khí hơi nóng trong lò hơi, nồi hơi, các hầm, các nhà bếp, nhà hàng, xưởng bánh kẹo.
• Hệ thống dung dịch hóa chất xăng dầu, các lưu chất ăn mòn, axit, bazo, kiềm, muối.

2. Thông số kỹ thuật van bi mặt bích

• Kích thước van : DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150.
• Chất liệu : inox sus 304, sus 316, đồng, nhựa PVC, UPVC...
• Kiểu kết nối : lắp bích
• Tiêu chuẩn mặt bích :  JIS 10K, BS PN16 và ANSI class 150...
• Gioăng làm kín : cao su, PTFE, teflon...
• Bộ truyền động : tay gạt, bộ điều khiển điện, bộ điều khiển khí nén.
• Nhiệt độ làm việc : 0 ~ 220 độ C.
• Áp suất làm việc : max 16, 25kg/cm2
• Môi trường làm việc : nước sạch thải, lạnh, nóng, axit ăn mòn, khí, hơi...
• Xuất xứ : Đài Loan, Hàn Quốc, Châu Âu...
• Bảo hành : 12 tháng.

3. Cấu tạo van bi mặt bích

Van bi mặt bích có cấu tạo đơn giản gồm 2 phần chính van bi mặt bích và bộ truyền động

Van bi mặt bích : đây là bộ phận chính của van có phần thân van được thiết kế kiểu mặt bích phù hợp lắp đặt cho các đường ống dẫn nước, khí đảm bảo không bị rò rỉ các chất ra ngoài (nhờ gioăng kín). Trong thân van có quả bi đây là phần chính tiếp xúc trực tiếp với chất có nhiệm vụ đóng mở (tùy vào người vận hành điều khiển).

• Thân ngoài van bi: inox, gang, thép, nhựa.
• Mặt bích inox: tiêu chuẩn BS, JIS10K, ANSI.
• Trục van: inox, thép, nhựa.
• Tán đỡ van: inox, thép, nhựa.
• Quả bi rỗng: inox.
• Gioăng làm kín: PTFE, Viton.

Bộ truyền động : giúp người vận hành điều khiển, điều tiết hoạt động đóng mở của van, phần này thường được kết nối với van bi thông qua trục van. Tùy vào hệ thống sử dụng mà có thể dùng bộ truyền động khác nhau như tay gạt, bộ điều khiển điện, bộ điều khiển khí nén.

Các tiêu chuẩn mặt bích của van bi mặt bích

Van bi mặt bích BS

Van bi mặt bích BS là dạng van có phần bích được sản xuất dựa theo tiêu chuẩn bích BS phù hợp với tất cả các tiêu chuẩn bích BS tương ứng về kích thước và kiểu loại. Tiêu chuẩn mặt bích BS van bi được sử dụng rộng rãi và rất phổ biến trong các hệ thống máy móc, thiết bị tại Việt Nam, có thể dễ dàng tìm kiếm sử dụng thay thế trên thị trường. Dòng này thường phổ trong hầu hết các dòng van bi Trung Quốc, Đài Loan, Hàn Quốc. Van bi mặt bích BS được chia thành nhiều tiêu chuẩn như BS PN10, BS PN16, BS PN25, BS PN40,...

Van bi mặt bích JIS

Van bi mặt bích JIS có phần bích được thiết kế theo tiêu chuẩn bích JIS10k dạng này thường được sản xuất bởi các thương hiệu thuộc nhà máy Hàn Quốc, Nhật Bản, Trung Quốc. Tiêu chuẩn lỗ mặt bích JIS van bi thường không lắp phù hợp với các tiêu chuẩn bích khác và chỉ dùng tốt với những thiết bị có tiêu chuẩn tương đương. Van bi mặt bích JIS có nhiều tiêu chuẩn bích JIS10k, JIS20k, JIS5k,...

Ngoài ra, van bi mặt bích còn các tiêu chuẩn khác như:

• Van bi mặt bích ANSI
• Van bi mặt bích DIN
• Van bi mặt bích EN

4. Phân loại van bi mặt bích

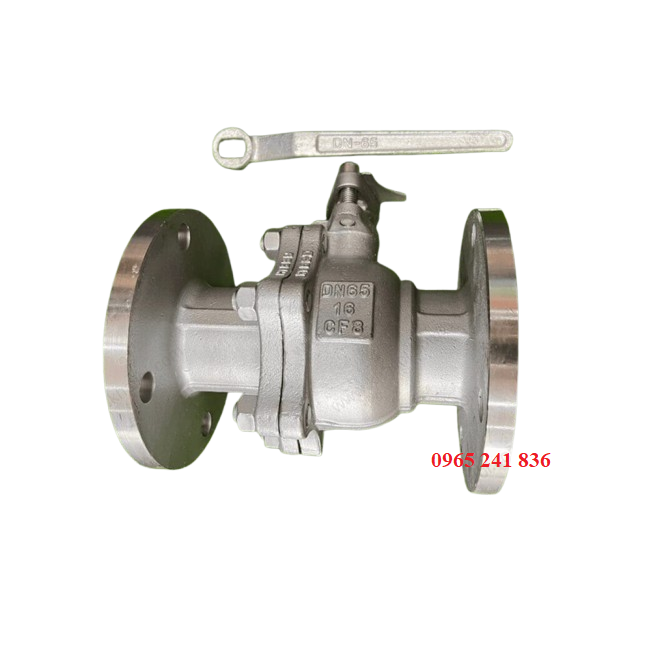

Van bi mặt bích inox

Van bi mặt bích inox là van bi được làm từ inox sus 304, sus 316 có khả năng chống ăn mòn cao, chịu được nhiệt độ cao, áp lực lớn và làm việc được trong nhiều môi trường khắc nghiệt như axit, bazo, muối, nước thải...

• Kích thước van : DN15 - DN500...
• Chất liệu : inox sus 304, sus 316,...
• Kiểu kết nối : lắp bích
• Bộ truyền động : tay gạt, bộ điều khiển điện, bộ điều khiển khí nén.
• Nhiệt độ làm việc : 0 ~ 220 độ C.
• Áp suất làm việc : max 16, 25kg/cm2
• Môi trường làm việc : nước sạch, nước thải, nước lạnh, nóng, axit ăn mòn, khí, hơi...
• Xuất xứ : Đài Loan, Hàn Quốc, Châu Âu...
• Bảo hành : 12 tháng.

Van bi mặt bích nhựa

Van bi mặt bích nhựa được cấu tạo từ các loại nhựa như nhựa PVC, UPVC, CPVC, PPR... kết cấu đơn giản và làm việc trong nhiều hệ thống khác nhau đặc biệt đạt chuẩn NSF 14 an toàn vệ sinh nước uống.

• Kích cỡ van : DN15 - DN150.
• Chất liệu : nhựa PVC, UPVC, CPVC, PPR...
• Kiểu kết nối : lắp bích
• Bộ truyền động : tay gạt, bộ điều khiển điện, bộ điều khiển khí nén.
• Nhiệt độ làm việc : 0 ~ 60 độ C.
• Áp suất làm việc : PN10, PN16...
• Môi trường làm việc : nước sạch, nước thải, lạnh, nóng, axit ăn mòn, khí, hơi...
• Xuất xứ : Đài Loan, Hàn Quốc, Châu Âu...
• Bảo hành : 12 tháng.

Van bướm mặt bích gang

Van bướm mặt bích thép

Một số dạng van bi mặt bích khác:

• Van bướm mặt bích có tán
• Van bướm mặt bích tay gạt
• Van bướm mặt bích điều khiển điện
• Van bướm mặt bích điều khiển khí nén

5. Ưu điểm van bi mặt bích

So với dòng van bi lắp ren thì van bi mặt bích nhiều những ưu điểm nổi trội hơn như :

• Van được kết nối theo tiêu chuẩn lắp bích nên van rất kín và không bị rò rỉ ra bên ngoài.
• Van đa dạng về kích thước mẫu mã.
• Van làm việc được trong nhiều môi trường, chịu được nhiệt cao, áp suất lớn.
• Thời gian đóng mở nhanh, kết nối vững chắc, bền và an toàn.
• Dễ dàng lắp đặt bảo trì và thay thế van.

Cách lắp đặt van bi mặt bích vào hệ thống, thiết bị

Bảng giá van bi mặt bích

Liên hệ ngay với chúng tôi để được tư vấn và nhận báo giá van bi mặt bích ngay nhé !!!
