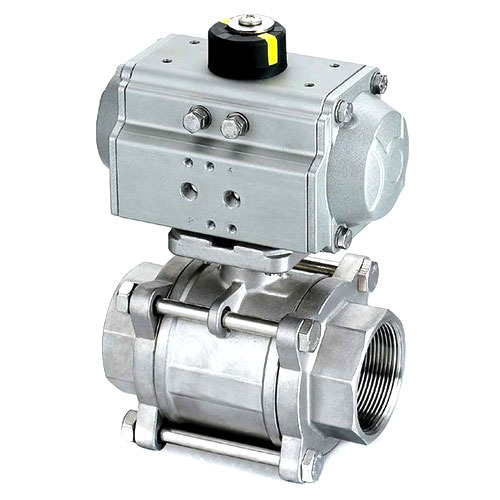

Van bi điều khiển khí nén 1 pc 2 pc 3 pc

van-bi-dieu-khien-khi-nen-1-pc-2-pc-3-pc - ảnh nhỏ  1
Van bi điều khiển khí nén 1 pc 2 pc 3 pc

Van bi điều khiển khí nén 1 pc 2 pc 3 pc

Mua hàng: 0965 241 836

Thông số kỹ thuật

  • Kích thước : 15A-100A
  • Chất liệu : Gang, thép, inox
  • Nhiệt độ làm việc : -10 ~ 240 độ C
  • Áp lực làm việc : PN16, PN25, PN40
  • Áp lực khí nén : 0~8bar
  • Môi trường làm việc : nước(sạch, thải), khí, hơi, dung dịch ...
  • Xuất xứ : Đài Loan, Hàn Quốc, Thụy Sĩ

Lượt xem: 90132

Đánh giá 1 lượt đánh giá

I. Van bi 1 pc điều khiển khí nén là gì ?

Van bi 1 pc điều khiển khí nén bao gồm bộ điều khiển khí nén và thân van bi đúc liền được dùng để vận hành trong nhiều hệ thống cấp thoát nước, hệ thống khí, hơi, hệ thống xử lý hóa chất ... Nhiệm vụ của van bi 1 pc là điều tiết đóng/mở lưu lượng dòng chảy trong các đường ống.
van_bi_1_than_dieu_khien_khi_nen

*Thông số kỹ thuật van bi 1 pc điều khiển khí nén

  • Kích cỡ van : DN15, DN20, DN25, DN32, DN40, DN50
  • Chất liệu thân : gang, gang dẻo, inox, nhựa ...
  • Bộ khí nén : tác động đơn, tác động kép.
  • Kiểu kết nối : lắp ren.
  • Nhiệt độ làm việc : 0~200 độ C.
  • Áp lực làm việc : PN16, PN25, PN40, PN63.
  • Áp lực khí nén : 0~8bar.
  • Môi trường làm việc : nước(thải, sạch), khí, hơi, ăn mòn, hóa chất ...
  • Xuất xứ : Đài Loan, Hàn Quốc ...
  • Bảo hành : 12 tháng.

II. Van bi 2 pc điều khiển khí nén là gì ?

Khác với van bi 1 pc được đúc liền, van bi 2 pc sẽ có 2 mảnh xoắn ren vào nhau. 1 mảnh chiếm 2/3 thân van bi, mảnh này ôm lấy quả bi và trục giúp van hoạt động đóng mở. Mảnh còn lại chiếm 1/3 thân và để kết nối với 1 đầu của đường ống. Van bi 2 pc sẽ được kết nối với bộ điều khiển khí nén tạo thành van bi 2 pc điều khiển khí nén.

van_bi_2_than_dieu_khien_khi_nen



III. Van bi 3 pc điều khiển khí nén

*Van bi 3 pc điều khiển khí nén là gì ?

Van bi 3 pc điều khiển khí nén hay còn gọi là van bi 3 thân là van bi có 3 mảnh được ghép nối với nhau có tác dụng đóng mở, điều tiết lưu chất lưu thông qua hệ thống đường ống. Thân van bi 3pc được làm từ inox vì thế van có thể làm việc trong nhiều môi trường khác nhau như nước sạch, thải, ăn mòn, dung dịch, hóa chất, khí hơi ...

*Thông số kỹ thuật 3 pc điều khiển khí nén

  • Kích thước : 15A - 100A
  • Chất liệu : Inox 304, 316,...
  • Kiểu van : 3 thân 1000PSI PN64
  • Kiểu lắp : Ren, hàn khớp nối
  • Bộ khí nén : tác động đơn, tác động kép
  • Kiểu hoạt động : ON/OFF, tuyến tính
  • Nhiệt độ làm việc : 0 độ C đến 200 độ C
  • Áp lực làm việc : PN16, PN25, PN40, PN63
  • Áp lực khí nén : 0 ~ 8bar
  • Môi trường sử dụng : nước sạch, thải, hơi, khí, dung dịch, hóa chất ăn mòn, xăng dầu...
  • Xuất xứ : Đài Loan, Hàn Quốc
  • Bảo hành : 12 tháng

*Cấu tạo van bi 3 pc điều khiển khí nén

Cũng giống như van bi 1 pc và 2 pc, van bi 3 pc điều khiển khí nén gồm 2 phần :

  • Phần van bi
  • Bộ điều khiển khí nén

van_bi_3_than_dieu_khien_khi_nen

Van bi gồm 3 mảnh(3 thân) ghép lại, trong đó 2 mảnh ở 2 phần đầu ren kết nối với đường ống, mảnh còn lại bằm ở chính giữa có nhiệm vụ bao bọc quả bi. 3 mảnh này được kết nối với nhau bằng bulong, đinh ốc tạo sự chắc chắn và là nơi điều tiết các dòng lưu chất.

Bộ điều khiển khí nén có 2 loại là bộ khí nén tác động đơn và bộ khí nén tác động kép được từ hợp kim nhôm cao cấp có nhiệm vụ giúp ta vận hành van 1 cách tự động mà không phải tốn sức người như van tay gạt , van tay quay.

Nguyên lý hoạt động khi ta cấp khí nén vào 2 buồng của bộ điều khiển áp lực khí nén sẽ khiến pitong 2 bên nén lại (pitong kết nối với trục) khiến trục van xoay đồng thời quả bi cũng xoay theo tạo ra quá trình đóng mở van.

IV. Ưu điểm van bi 1pc 2pc 3pc điều khiển khí nén

Tùy vào hệ thống sử dụng mà khách hàng có lựa chọn loại van bi 1pc, 2pc, 3pc cho phù hợp. Nếu sử dụng trong các hệ thống nhỏ và đơn giản thì quý khách nên dùng van bi 1pc, 2pc để tiết kiệm chi phí. Ngược lại, có thể sử dụng van bi 3pc bởi có nhiều ưu điểm vượt trội như :

  • Van bi 3pc chịu được áp lực làm việc cao PN63.
  • Sử dụng tốt trong môi trường ăn mòn vì thân van bằng inox.
  • Lắp kiểu ren, 3 thân khi nối với đường ống sẽ không rò rỉ phù hợp sản xuất rượu bia...
  • Van bi nhỏ gọn, dễ dàng tháo lắp và bảo trì.
  • Đa dạng về mẫu mã như van bi 3 pc điều khiển khí nén on/off, tuyến tính.
  • Giá thành hợp lý, sản phẩm chất lượng, uy tín.

Liên hệ ngay với chúng tôi để được tư vấn về sản phẩm và nhận báo giá !

V. Ứng dụng van bi 1pc 2pc 3 pc điều khiển khí nén

Van bi 1pc 2pc 3pc điều khiển khí nén được lắp đặt theo kiểu lắp ren, phù hợp với nhiều lĩnh vực : công nghiệp, nông nghiệp, thực phẩm ... Van được làm bằng inox, có độ bền cơ học cao và có nhiều dạng như 1pc, 2pc, 3pc các dạng này sẽ có cấu trúc nhau tuy vậy chúng vẫn sở hữu chung các ứng dụng sau :

  • Ứng dụng trong các hệ thống xử lý nước sạch nước thải, hệ thống khí, hơi ...
  • Ứng dụng trong công nghiệp : các nhà máy sản xuất, chế biến, các xưởng oto ...
  • Ứng dụng trong lĩnh vực nông nghiệp, các hệ thống tưới tiêu, xử lý chất thải chăn nuôi, xử lý nước ao, hồ ...
  • Ứng dụng trong lĩnh vực nước uống, thực phẩm như : sản xuất nước uống, giải khát rượu, bia ...
  • Ứng dụng trong các hệ thống dung dịch, hóa chất, các môi trường ăn mòn như xăng, dầu, thuốc sâu ...
  • Ứng dụng trong các phòng thí nghiệm : sản xuất các dung dịch, hóa chất ...

Xem thêm sản phẩm : van bi điều khiển khí nén
